一个零件的结构形状，既要满足设计性能要求，还需符合加工工艺要求。因此，很有必要了解零件上的常见工艺结构。
一、铸造零件的工艺结构（包括过渡线的画法）
铸造零件的工艺结构包括取模斜度、铸造圆角、铸件壁厚等。
1. 起模斜度

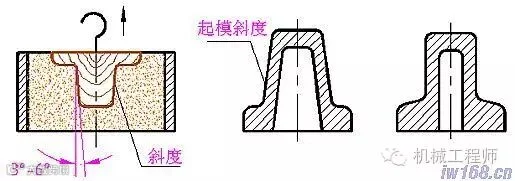

铸造零件毛坯时，为了方便取模，常在铸件壁上沿起模方向设计出一定的斜度，即起模斜度。对于斜度不大的结构，可不在图形上画出，但须在技术要求中用文字说明起模斜度值。如图1所示。
图1
2. 铸造圆角
铸造零件毛坯时，为防止铸造砂型落砂，避免铸件冷却时产生裂纹或缩孔（如图2），铸造表面相交处均做成圆角过渡，如图3。铸造圆角在图中一般应画出，各圆角半径相同或接近时，可在技术要求中统一注写半径值，如未注铸造圆角R3~R5等。
图2
图3
由于铸件表面相交处有铸造圆角存在，这使两两表面的交线变得不太明显。但在零件图上，仍须画出表面的理论交线，只是要求在交线两端或一端留出空白，这种交线通常称为过渡线。过渡线的画法与没有圆角情况下的相交线画法基本一致，两者的不同处见图4所示。
图4
3. 铸件壁厚
为避免铸件冷却时产生内应力而造成裂纹或缩孔，铸件壁厚应尽量均匀一致，不同壁厚间也应均匀过渡，如图5所示。
图5
二、金属零件的切削加工工艺结构
金属零件的切削加工工艺结构包括倒角和倒圆、退刀槽或砂轮越程槽、钻孔的合理结构、凸台和凹坑等。
1. 倒角和倒圆
为了便于装配，在轴端或孔口常加工出倒角，如图 6 （ a ）所示。为了避免在阶梯轴或孔上由于应力集中而产生裂纹，在台肩转折处常加工出圆角，如图 6 （ b ）所示。零件倒角和倒圆的型式及尺寸由国标规定。
图 6
2. 退刀槽或砂轮越程槽
为了在切削时容易退出刀具，保证加工质量，常在加工表面的台肩处加工出退刀槽或砂轮越程槽，如图 6 （ c ）所示。砂轮越程槽的结构和尺寸由国标规定。
3. 凸台或凹坑
为了降低机械加工量和保证装配时零件间接触良好，常在零件表面作出凸台或凹坑，如图 7 所示。
图 7
4. 钻孔的合理结构

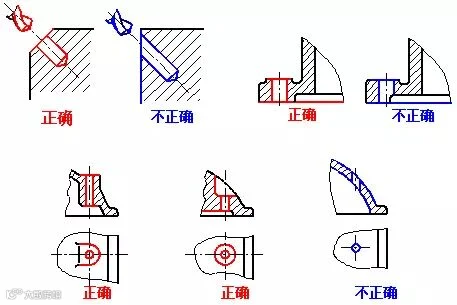

为了避免钻孔时轴线偏斜和钻头折断，孔的轴线应垂直于孔的端面。因此，倾斜表面上有钻孔结构时，应设计与钻孔方向垂直的平面、凸台或凹坑，如图 8 所示。
图8
