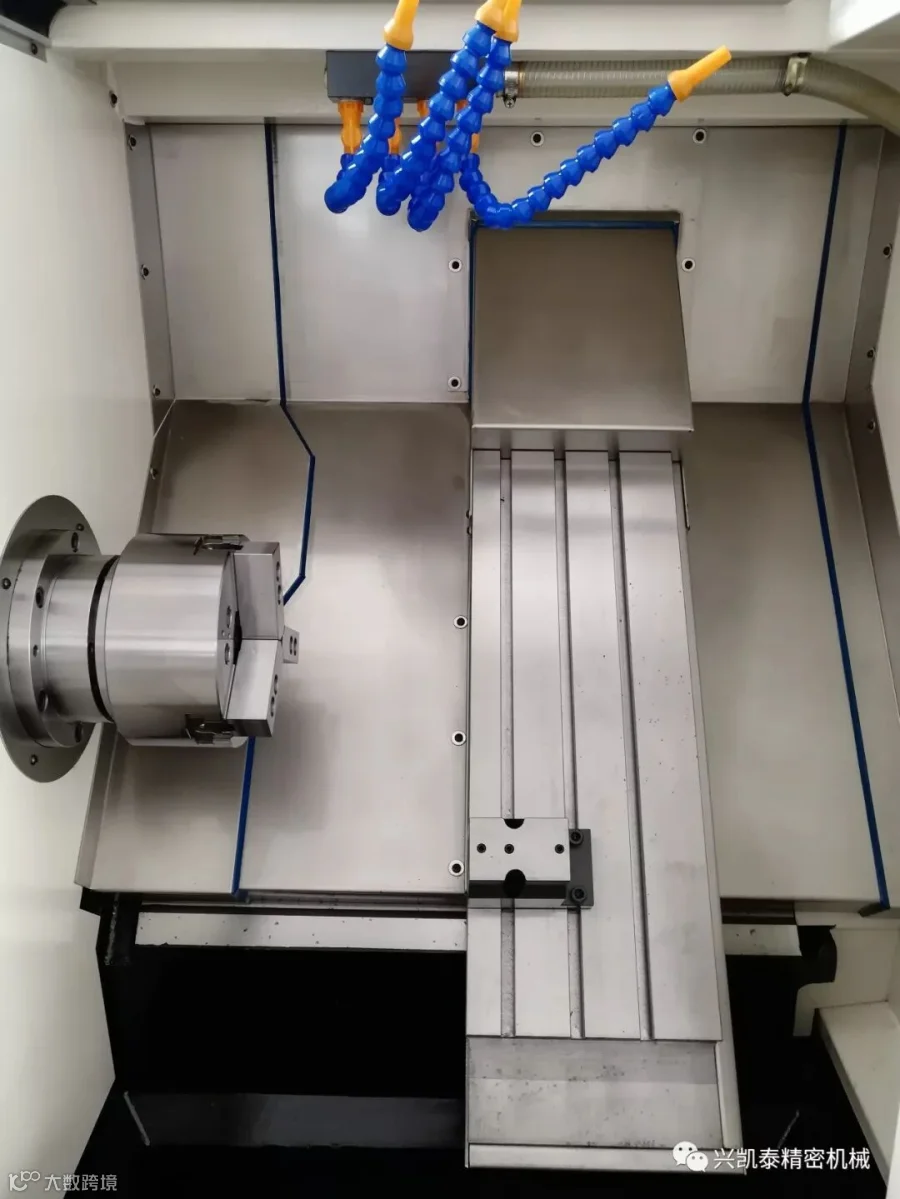

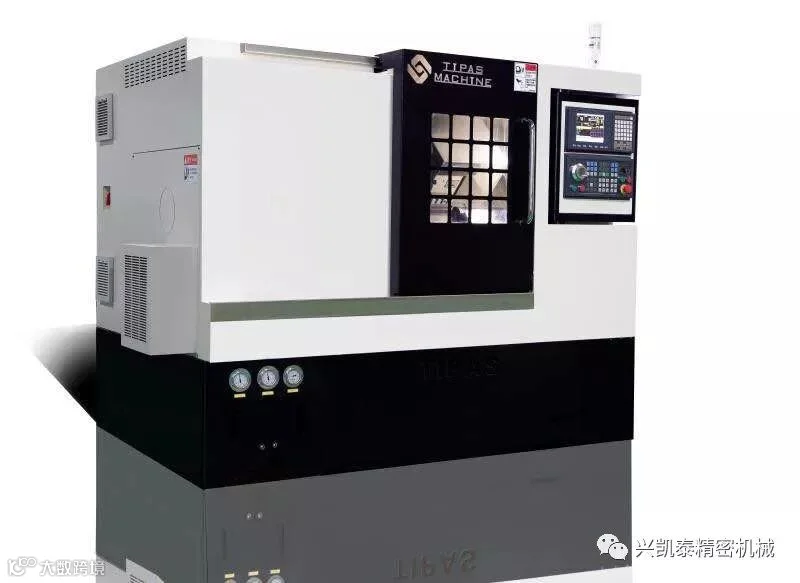

迪派斯D36，D46排刀式数控车床
D36机床规格
部分 |
型号 |
D36 |
加工范围(mm) |
最大床面上回转直径(mm) |
Φ360 |
最大加工直径(mm) |
Φ360 |
|
过刀架最大加工直径(mm) |
Φ100 |
|
最大加工长度(标配卡盘)(mm) |
300 |
|
最大工件长度 (mm) |
300 |
|
主轴 |
主轴/卡盘规格 |
A2-4/5寸 |
主轴孔直径(mm) |
Φ46 |
|
棒料通径(mm) |
Φ35 |
|
两轴传动 |
X轴极限行程(mm) |
900 |
Z轴极限行程(mm) |
300 |
|
X轴快移(m/min) |
30 |
|
Z轴快移(m/min) |
30 |
|
刀 塔 |
标准刀位 |
6位 |
刀塔型号 |
排刀 |
|
标准刀柄尺寸(mm) |
20×20 |
|
最大（标准）镗杆(mm) |
Φ25 |
|
外形 |
占地（不含排屑机的长宽高）(m) |
2.00X1.4X1.65 |
重量(T) |
2 |
|
精度 |
两轴定位精度(mm) |
±0.005 |
两轴重复定位精度(mm) |
±0.003 |
|
电气参数 |
系统 |
新代6TA-E |
主电机功率(kW) |
3.7 |
|
主电机减速比 |
1:1 |
|
主轴最高转速(rpm) |
4500 |
|
X轴电机扭矩(kW) |
8.3 |
|
Z轴电机扭矩(kW) |
8.3 |
D46机床规格
部分 |
型号 |
D46 |
加工范围(mm) |
最大床面上回转直径(mm) |
Φ360 |
最大加工直径(mm) |
Φ360 |
|
过刀架最大加工直径(mm) |
Φ100 |
|
最大加工长度(标配卡盘)(mm) |
280 |
|
最大工件长度 (mm) |
280 |
|
主轴 |
主轴/卡盘规格 |
A2-5/6寸 |
主轴孔直径(mm) |
Φ56 |
|
棒料通径(mm) |
Φ45 |
|
两轴传动 |
X轴极限行程(mm) |
900 |
Z轴极限行程(mm) |
280 |
|
X轴快移(m/min) |
30 |
|
Z轴快移(m/min) |
30 |
|
刀 塔 |
标准刀位 |
6位 |
刀塔型号 |
排刀 |
|
标准刀柄尺寸(mm) |
20×20 |
|
最大（标准）镗杆(mm) |
Φ25 |
|
外形 |
占地（不含排屑机的长宽高）(m) |
2.00X1.4X1.65 |
重量(T) |
2 |
|
精度 |
两轴定位精度(mm) |
±0.005 |
两轴重复定位精度(mm) |
±0.003 |
|
电气参数 |
系统 |
新代6TA-E |
主电机功率(kW) |
5.5 |
|
主电机减速比 |
1:1 |
|
主轴最高转速(rpm) |
4500 |
|
X轴电机扭矩(Nm) |
8.3 |
|
Z轴电机扭矩(Nm) |
8.3 |
D36 D46数控卧式车床主要零件一览表
序号 |
名称 |
品牌 |
备注 |
1 |
数控系统 |
新代6TA-E |
|
2 |
主轴伺服电机 |
米格或超同步 |
|
3 |
两轴伺服电机 |
新代 |
|
4 |
丝杆轴承 |
FAG |
|
5 |
刀塔 |
排刀 |
|
6 |
主轴 |
健椿 |
|
7 |
丝杆 |
上银/银泰 |
|
8 |
直线滚珠导轨 |
上银/银泰 |
|
9 |
卡盘 |
佳贺 |
|
10 |
液压站 |
骏合或其他 |
|
11 |
润滑泵 |
河谷 |
