导读：项目简介西部某山地测区，面积约2平方公里，南北高差达700米；测区内仅有一条宽约3米的沙石路，道路一侧

项目简介

西部某山地测区，面积约2平方公里，南北高差达700米；测区内仅有一条宽约3米的沙石路，道路一侧为山坡，另一侧为悬崖；其中一段路径直线距离不到600米，高差超过500米。此外，测区内灌木丛生、乔木林立，用传统常规方法很难在短期内完成测绘作业，且成果精度难以保证。

中海达旗下子公司海达数云技术人员利用HiScan-STM移动测量系统车载模式对该山地测区开展了测绘工作，从进场数据采集到绘制成图共历时3.5个工作日，平面精度达到了10厘米，高程精度达到了25厘米，符合项目要求。

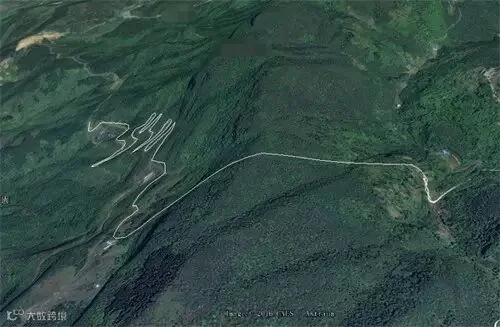

测区范围截图

设备一览

HiScan-STM移动测量系统是海达数云自主研制的基于三维激光扫描系统（可基于已有地面扫描仪升级），与高清全景相机、定位定姿系统（POS）、集成控制系统、数据处理与应用系统集成的一体化三维激光移动测量系统，具备车载移动、船载移动（可与多波束测深仪协同工作）、地面单站测量的作业模式。

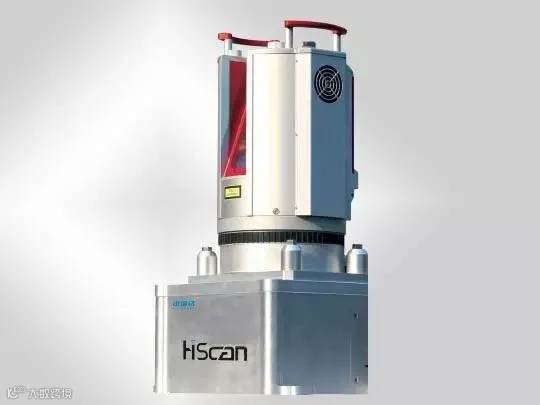

HiScan-STM移动测量系统

为用户提供多种选择的作业方案、提供多样性的作业流程，广泛应用于三维数字城市、地籍测量、城市街景、城管部件普查、交通基础设施测量、矿山三维测量、航道堤岸测量、海岛礁岸线三维测量等领域。

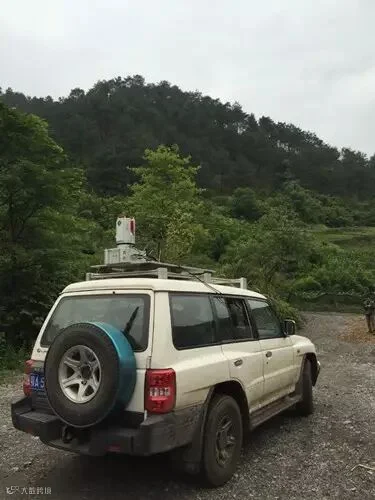

测量现场

HiScan-STM移动测量系统

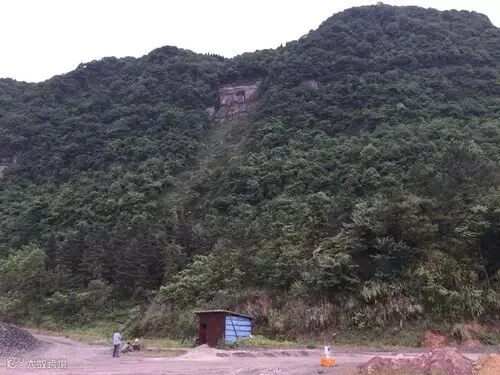

测区状况

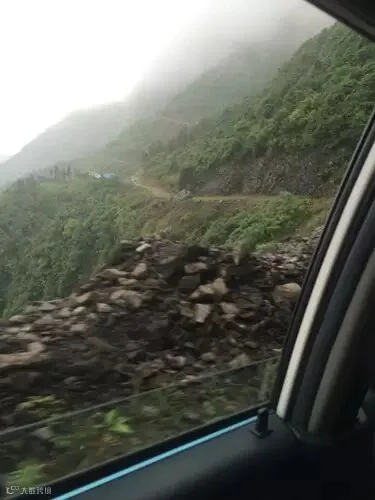

山区内道路旁的悬崖

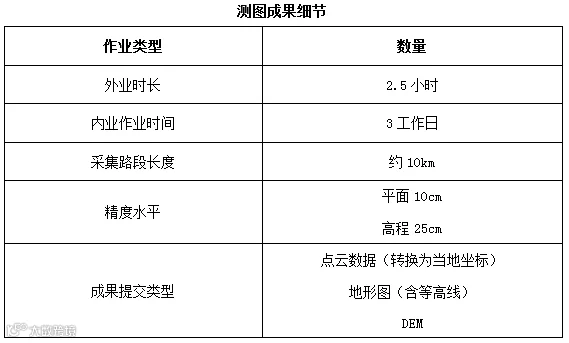

测图成果

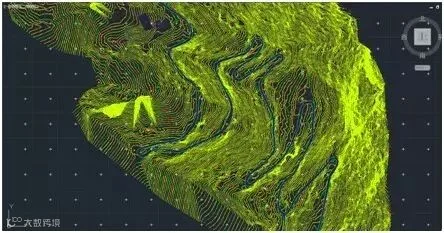

地形图成果（整体）

地形图成果（局部）

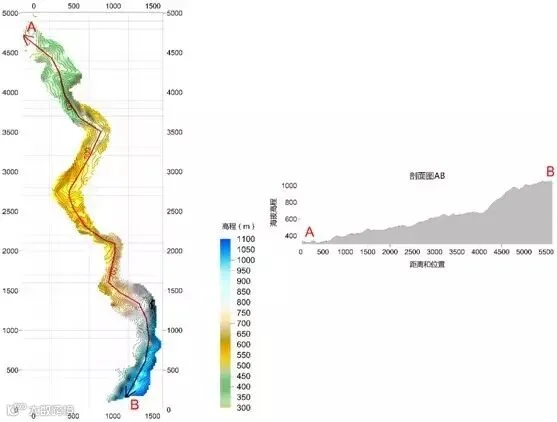

平面高程影像图带剖面

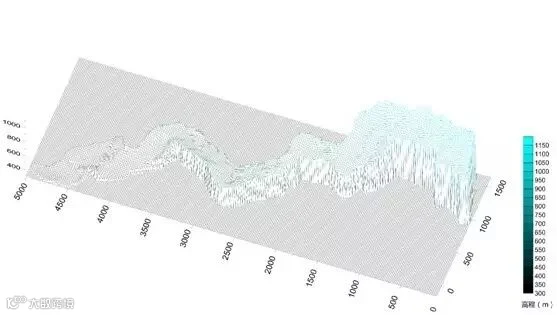

3D线框图

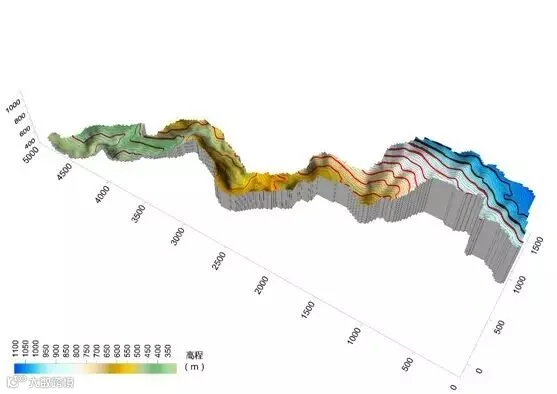

3D表面图

小结

面对客观世界对象的纷繁复杂，相比传统测绘数据采集效率低，难以准确表达客观对象的真实情况，作为“实景复制技术”的三维激光扫描能够实时获取数据的特点在空间信息科学领域显得尤为重要。海达数云HiScan-STM移动测量系统车载模式，能够在快速移动过程中采集道路及两旁的三维激光点云，通过内业数据处理软件，实现真实客观世界的“实景复制”，并通过点云快速提取空间地理信息要素，从而可广泛应用于道路改扩建工程勘测、公路带状地形图测绘、道路资产普查建库、河堤边坡地形图测绘、道路DEM更新等。
