比起以往相对简单的道路设计
如今的道路线型更复杂、交点更多
一旦碰见断链就要分成多个文件输入
录入平曲线动辄上百个交点数据
路肩、边坡、碎落台
一条道路反复编辑好几天......
为解决上述难题
让测量人员更快速、准确地编辑道路数据
中海达桌面端道路编辑软件
Survey Mate应运而生
今天的推送
就带大家一起围观本期主角
↓↓↓
中海达桌面端道路编辑软件
Survey Mate
Survey Mate软件是中海达新推出的一款 PC桌面端道路编辑软件，支持道路的断链、平断面设计、纵断面设计、标准横断面设计、超高设计、加宽设计和边坡设计7大功能模块，兼容多种格式的导入操作；内业借助桌面电脑强大的交互功能，实现内业道路设计数据快速导入编辑保存，外业快速加载Hi-Survey手簿软件施工放样，让道路施工放样数据编辑和外业放样采集变得更方便、高效。

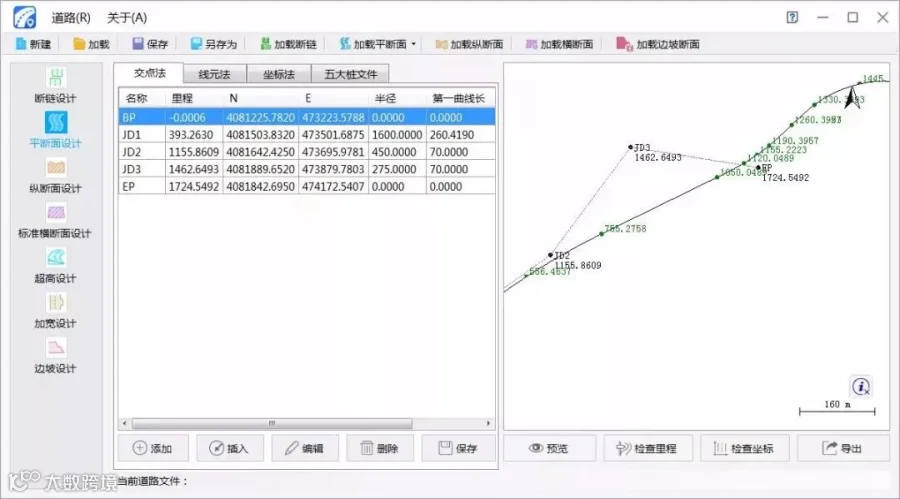

Survey Mate软件界面
产品特点
作为PC桌面端的道路编辑软件，Survey Mate具有以下特点：
① 文件导入、复制粘贴高效录入
可以直接导入csv格式的数据，五大桩录入支持从Excel表格中直接复制粘贴交点数据。
② 多种道路元素编辑，图表清晰明了
Survey Mate软件支持断链、平断面设计、纵断面设计、标准横断面设计、超高设计、加宽设计和边坡设计7个功能模块，图表直观清晰，同时保证数据准确性。
趁热打铁
马上送上→Survey Mate操作视频
看完操作视频，绝对涨姿势
Tips:建议使用 WiFi 播放, 电脑端播放可选 超清 画质
没看够？再来一个
详细教程

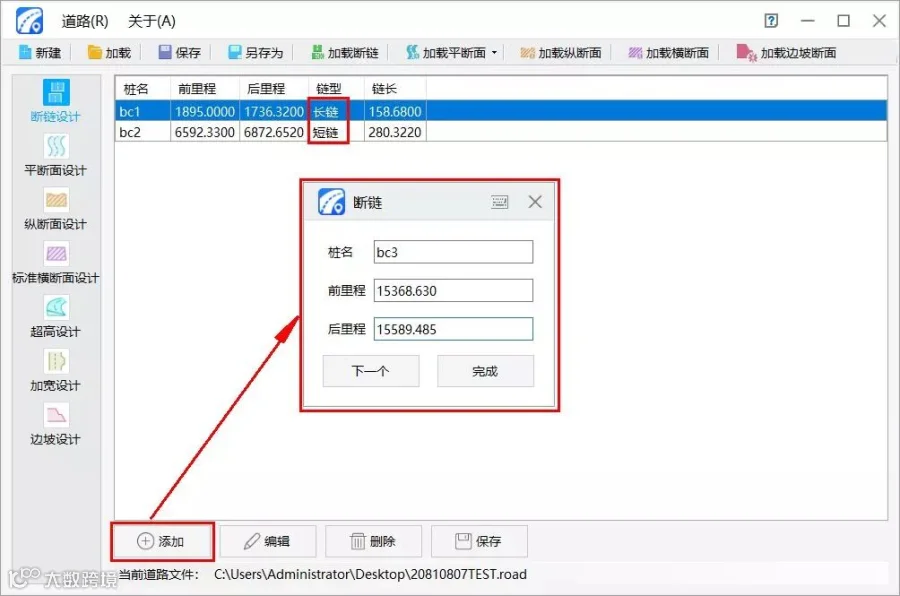

按照线路里程，依次录入断链信息，桩名、前里程和后里程，断链数据默认文件格式为*.BCP，也支持断链文件加载，方便修改编辑。

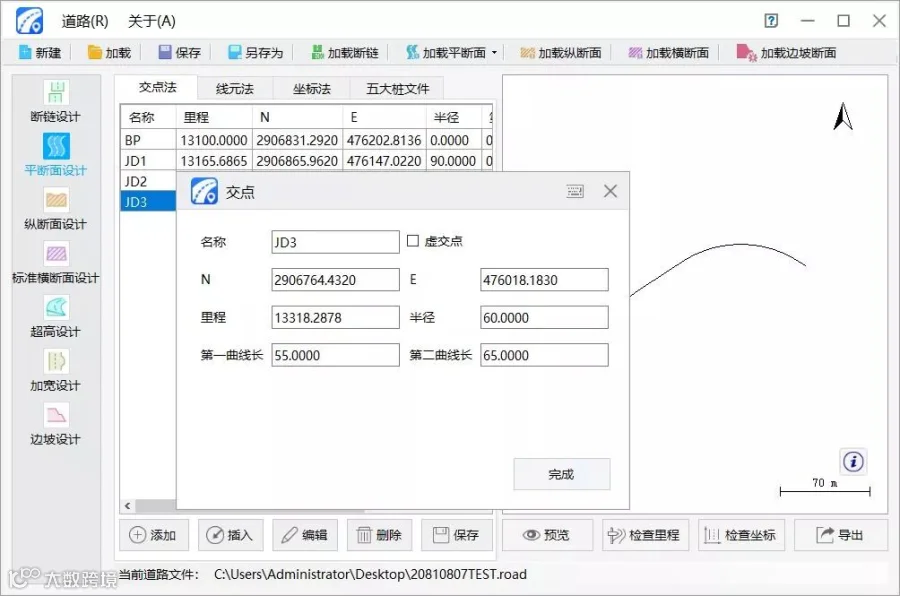

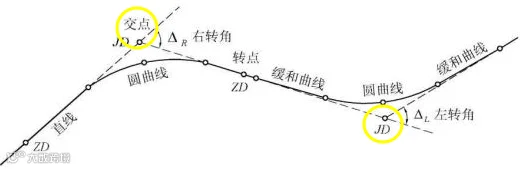

针对道路行业客户，在平断面模块提供了交点法、线元法、坐标法进行道路的构造。并约定交点内的线元组合是：直线---第一缓和曲线---圆曲线---第二缓和曲线---直线---。平断面支持兼容多种格式文件导入，支持光滑缓和曲线、非光滑缓和曲线和横偏导入。同样支持交点文件（*.PHI）、线元文件（*.sec）、海地格式（*.pm）、纬地格式（*.pm）、五大桩文件（*.CSV）、坐标法文件（*.zline）导入再编辑。

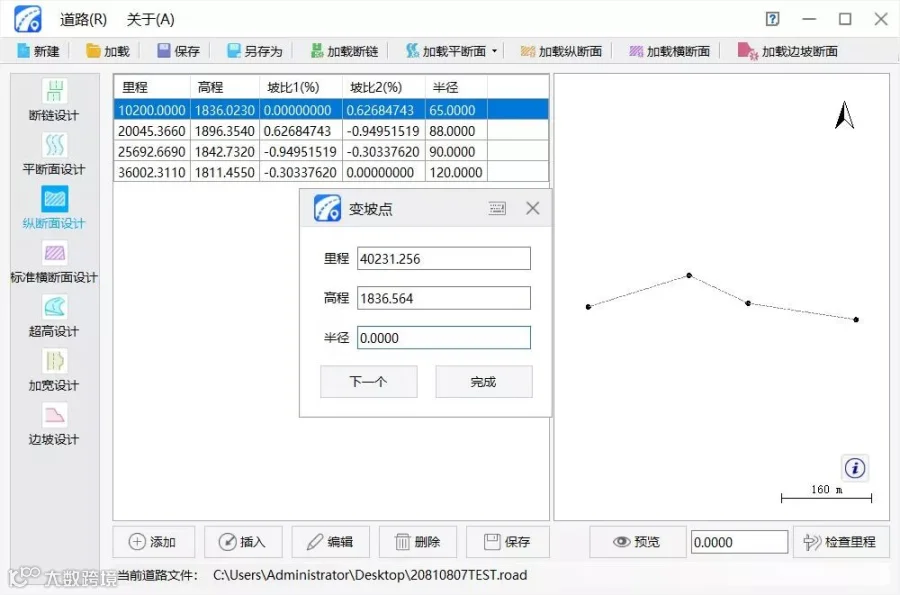

纵断面是对道路纵向走势（线路高低起伏）的一种表达形式，线路纵断面要素可以手工录入，也可以从文件中导入变坡点文件（*.PVI）。

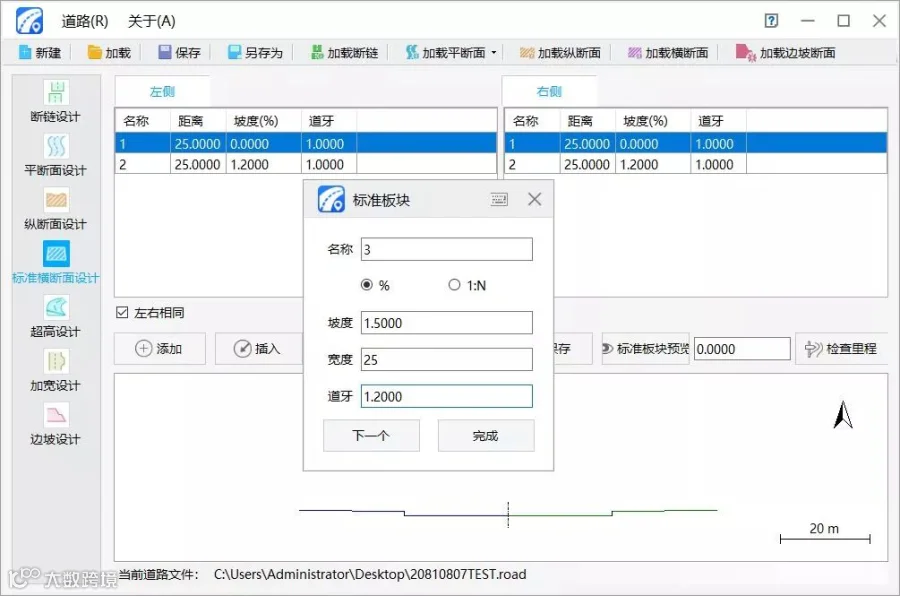

标准横断面由标准板块组成，分左右分别从道路中心线开始逐个输入。每个板块由坡度、宽度、道牙进行定义。其中道牙是指本板块与上一个板块之间的高差（路缘石的高度）；支持横断面设计线文件（*.TPL）加载再编辑。

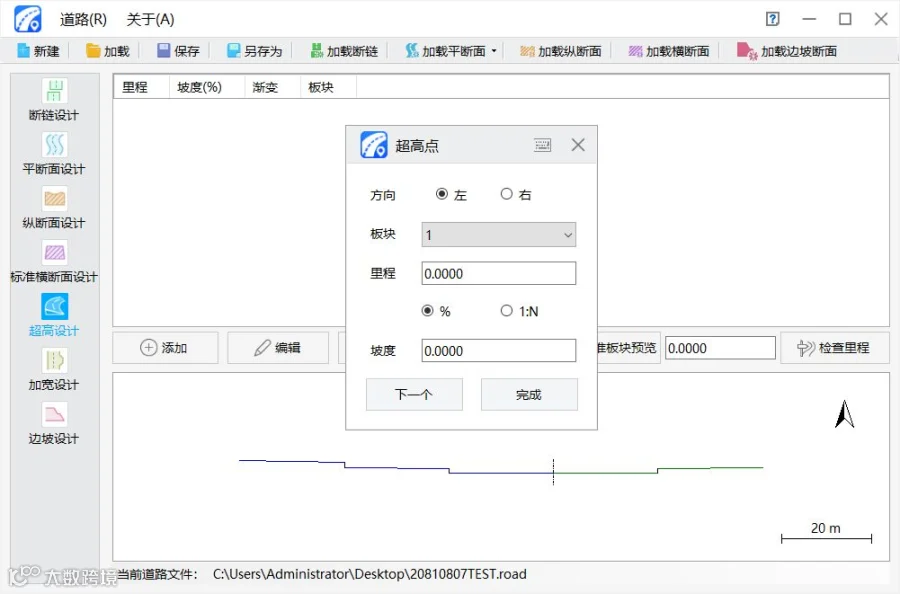

为了抵消车辆在曲线路段上行驶所产生的离心力，将路面做成外侧高内侧低的单向横坡的形式称为超高。可按设计图纸录入超高变化点信息，选择对应超高作用的横断面板块，默认文件格式为*.TPL。

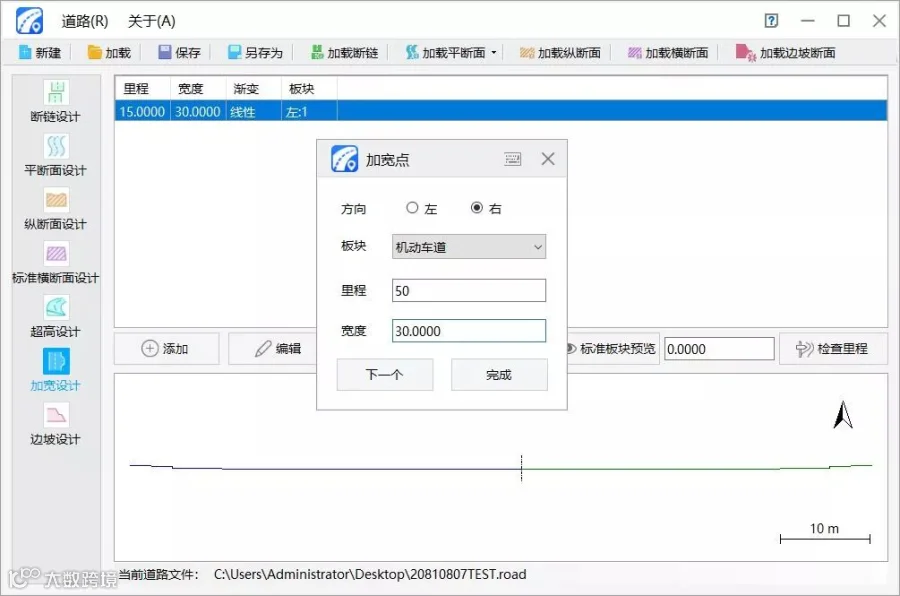

为使路面由正常宽度过渡到曲线上，设置了加宽的宽度，从而需设置加宽缓和段。在加宽缓和段上，路面具有逐渐变化的宽度。依次录入加宽变化点数据，数据默认文件格式为*.TPL。

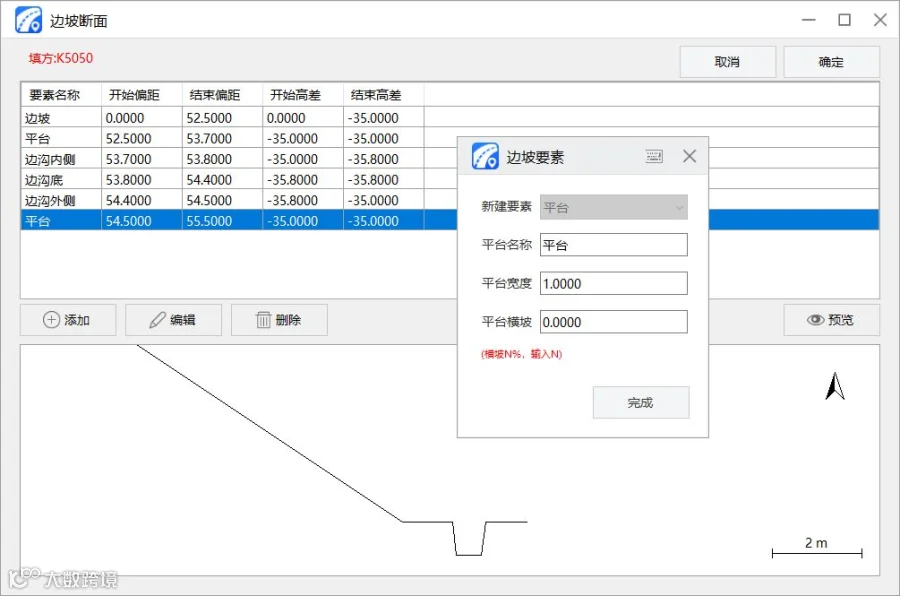

在边坡断面库界面，对边坡进行手动添加、加载、编辑、删除、保存操作。选择类型挖方或者填方，用户点击填方或挖方，根据软件弹窗提示录入边坡标识名称，录入后点击“确定”对边坡要素进行编辑。边坡断面要素包括坡面、平台和边沟三个部分，默认文件格式为*.BPI，也支持边坡文件加载再编辑。
目前，中海达道路编辑桌面端软件
Survey Mate已正式发布
点击“阅读原文”，即可下载使用
推荐阅读：
应用丨如何多快好省完成桩基施工放样？中海达RTK告诉你答案！
助力大疆Phantom 4 RTK，中海达PPK套装为高精度航测带来新体验

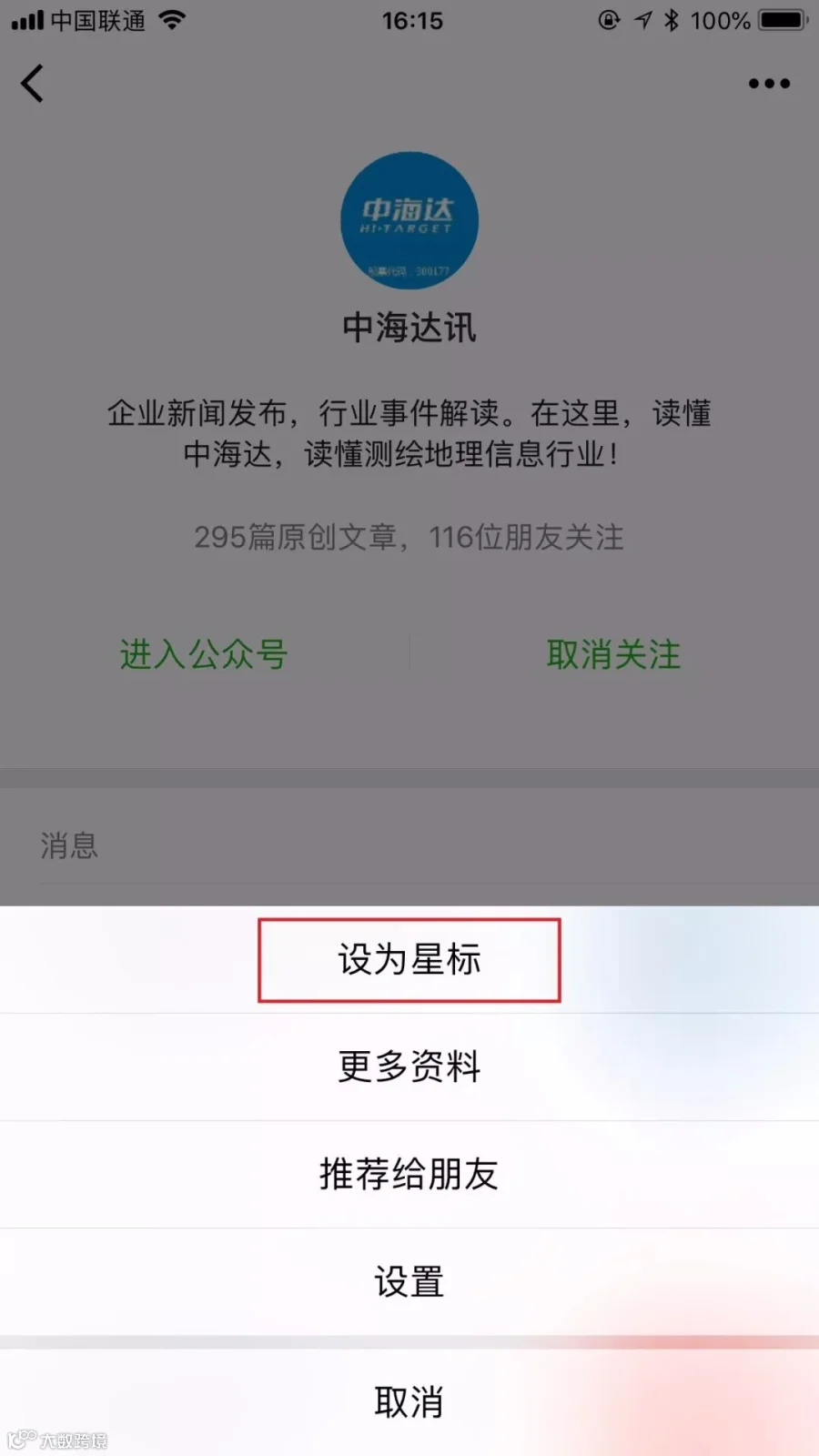

标星+置顶
