今天的推送就来讲讲，如何应用中海达最新软件成果Survey Mate与Hi-Survey Road V1.4.2，进行一轮高效、便捷的道路放样。

传统道路施工测量过程，通常使用全站仪或其他设备，根据设计文件，提取一些特征点进行点坐标放样。

同时，由于现场环境导致部分特征点无法放样、需要更改里程等，人员外出测量常携带图纸、计算器等多样辅助物品，给户外作业带来不便。

使用中海达最新道路编辑软件Survey Mate(PC端)，可直接编辑道路设计的平曲线、竖曲线、标准横断面、超高、加宽、边坡等参数，兼容导入最新手簿软件Hi-Survey Road V1.4.2。

相当于把整个道路设计数据导入手簿，外业中软件可根据流动站位置实时显示当前里程、横坡、填挖值等，基本避免了对图纸和计算器的依赖，外业放样效率得到极大提高。

下面以V98 GNSS RTK道路放样举例说明

中海达V98 GNSS RTK测量系统，HDL全能星电台，iHand30手簿，Survey Mate V1.0.0、Hi-Survey Road V1.4.2

道路数据内业编辑：

采用中海达自主研发的Survey Mate道路编辑办公软件，如果有纬地或海地设计文件XXX.PM，则纬地PM导入或海地PM导入功能，直接导入设计数据；

如果没有设计文件，可采用Excel复制粘贴或依次手动输入断链、平曲线、竖曲线、标准横断面、超高、加宽、边坡库、边坡、结构物等数据，建立好道路数据库。

道路编辑过程：

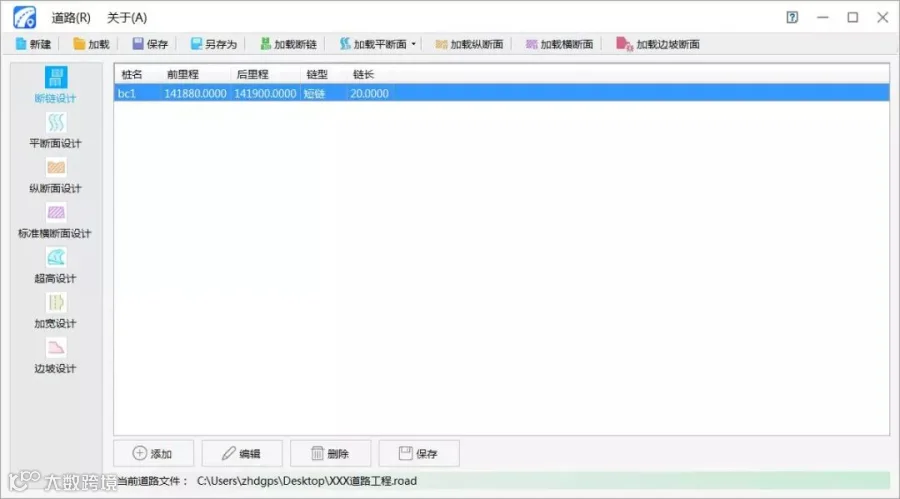

△ 断链设计

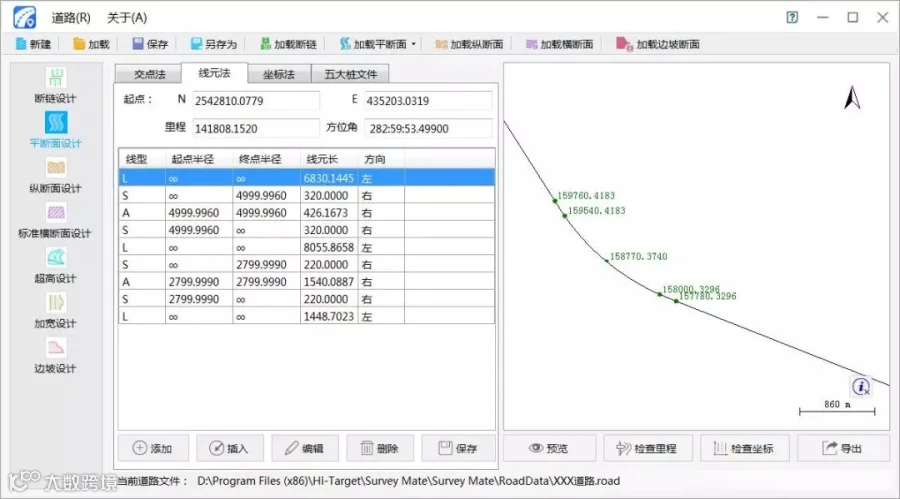

△ 平曲线设计

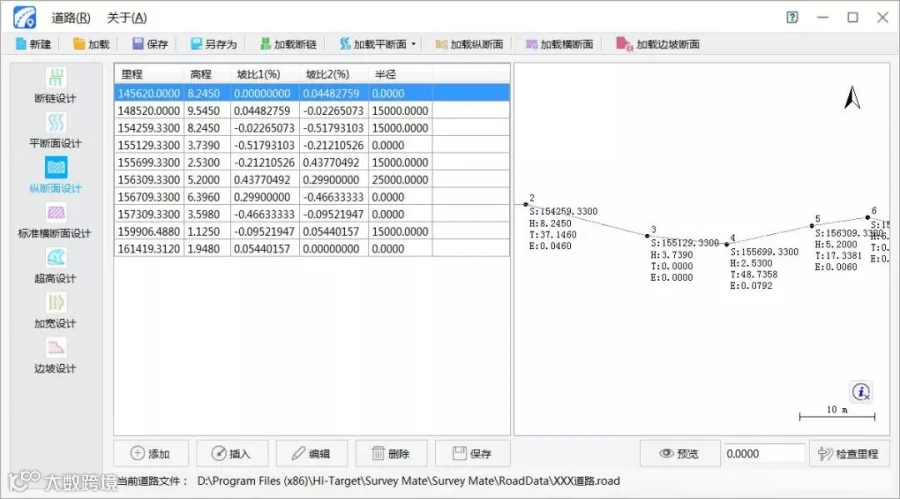

△纵曲线设计

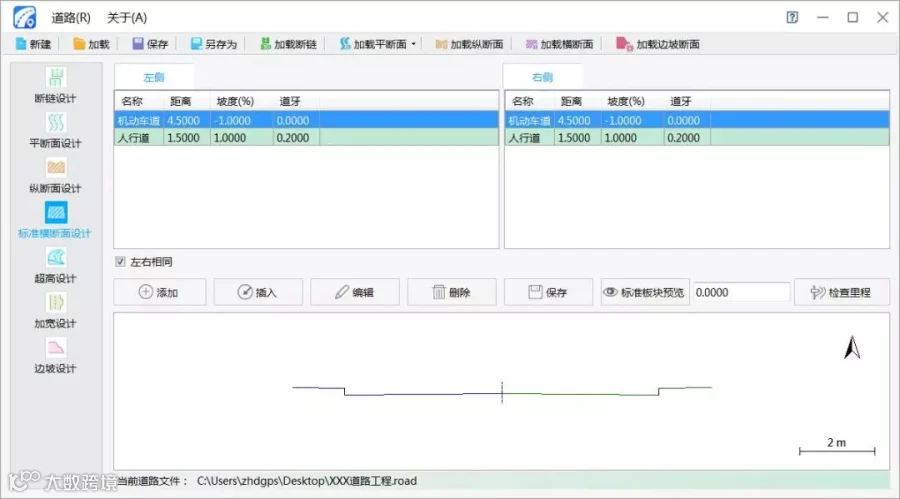

△ 标准横断面设计

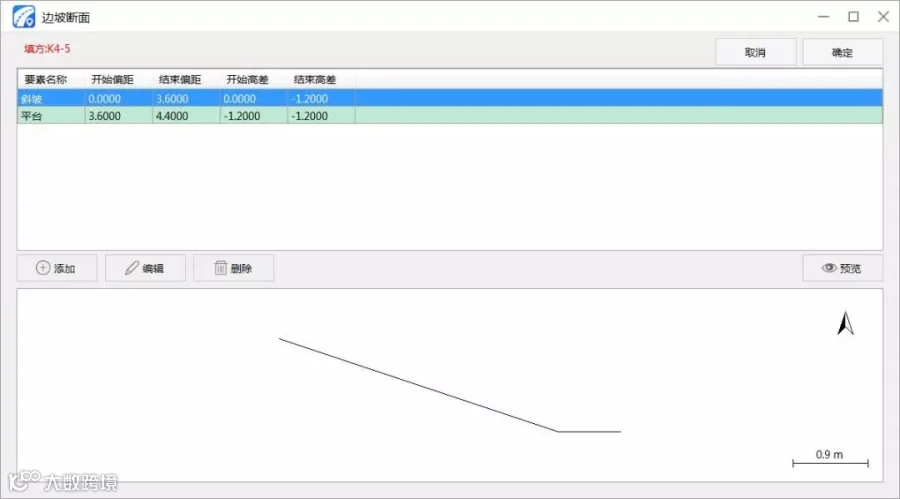

△ 边坡设计

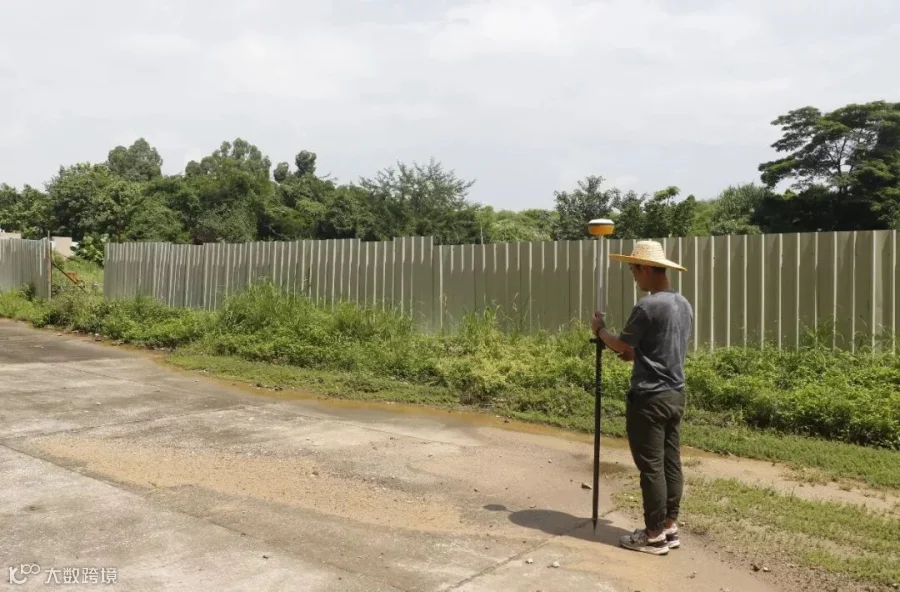

道路放样外业操作

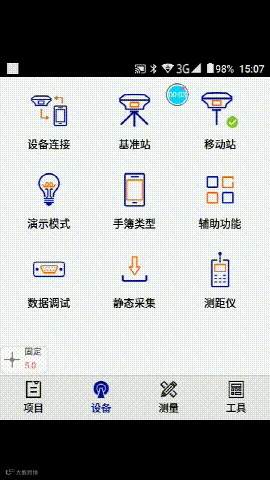

使用V98配置的iHand30手簿，通过Hi-Survey Road V1.4.2最新手簿软件进行外业道路放样，根据需求选择放样中边桩、横断面或边坡，找出辅助施工的点位并进行定桩放样。

Hi-Survey Road V1.4.2道路放样步骤：

调入道路——确定放样位置——进行放样，具体步骤如下：

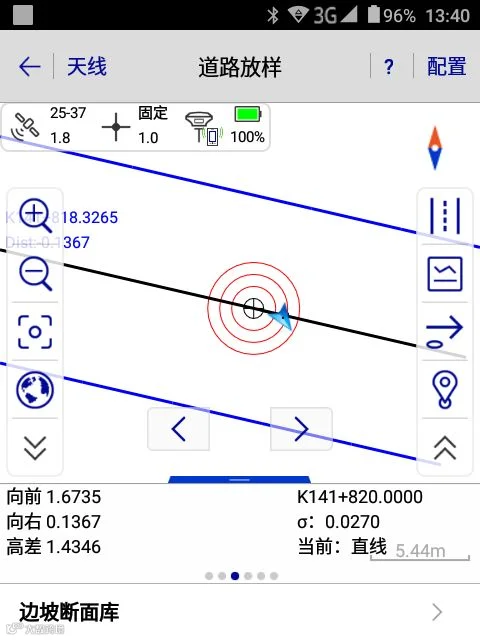

△ Hi-Survey Road V1.4.2道路放样操作

放样结果如下：

中桩放样

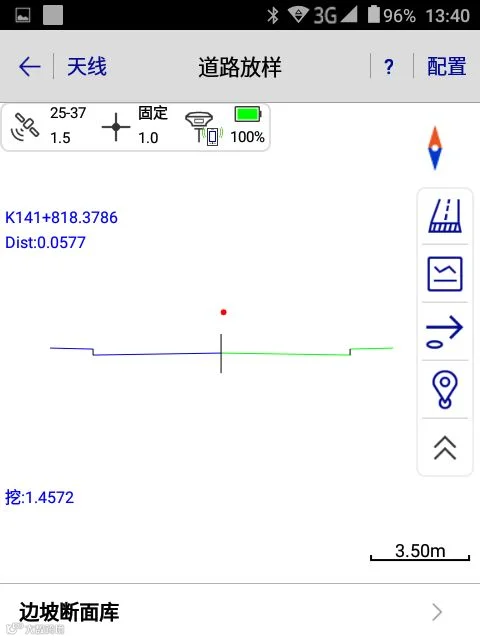

横断面放样

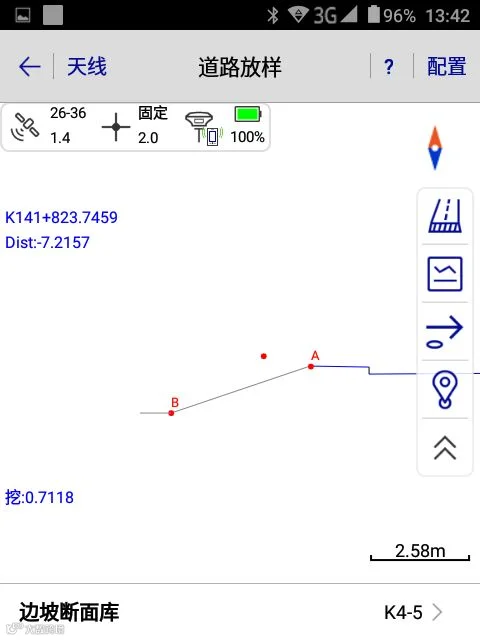

边坡放样

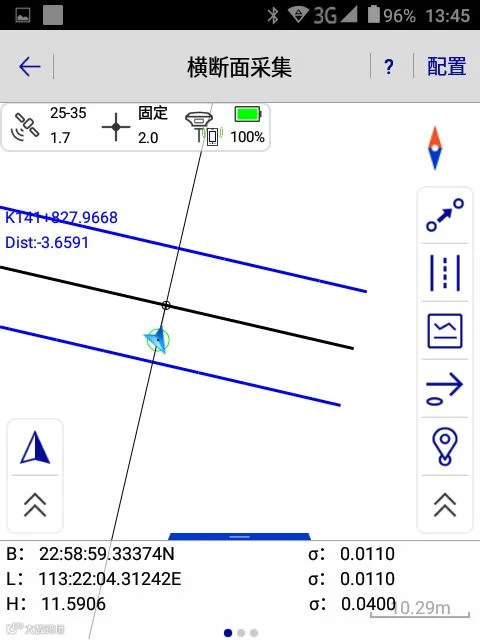

横断面采集
