导读：你是否遇到过数据量大、时间紧迫、空三不过的情况？

点击上方“中海达讯” 点右上角“…” 选“设为星标★”

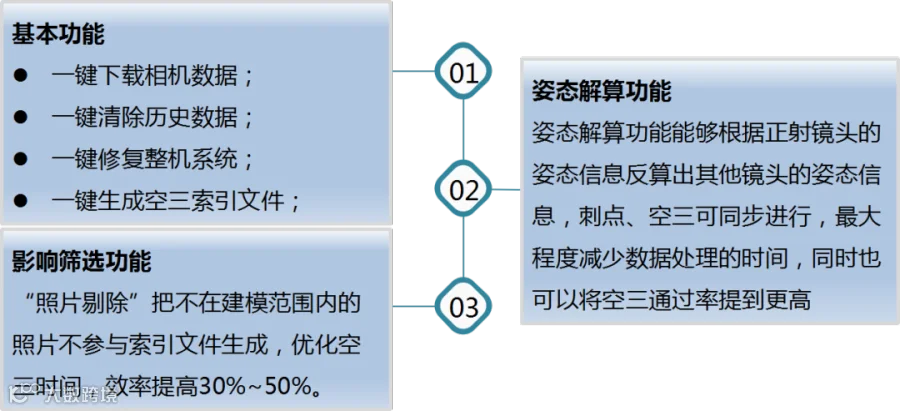

倾斜摄影助手软件作为倾斜相机数据预处理工具，软件可编写相机和影像相关参数，无需人为输入，可快速准确地将复杂的大数据整理成一个索引文件，导入到软件中，直接进行处理。

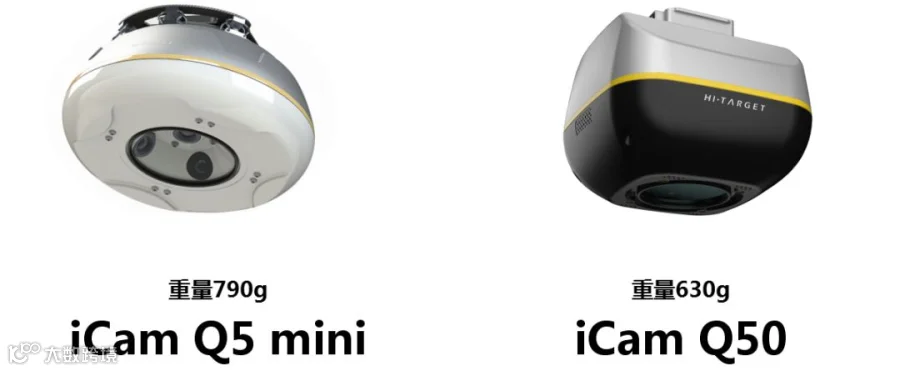

▲ 倾斜相机助手适配载荷

倾斜助手操作流程

1

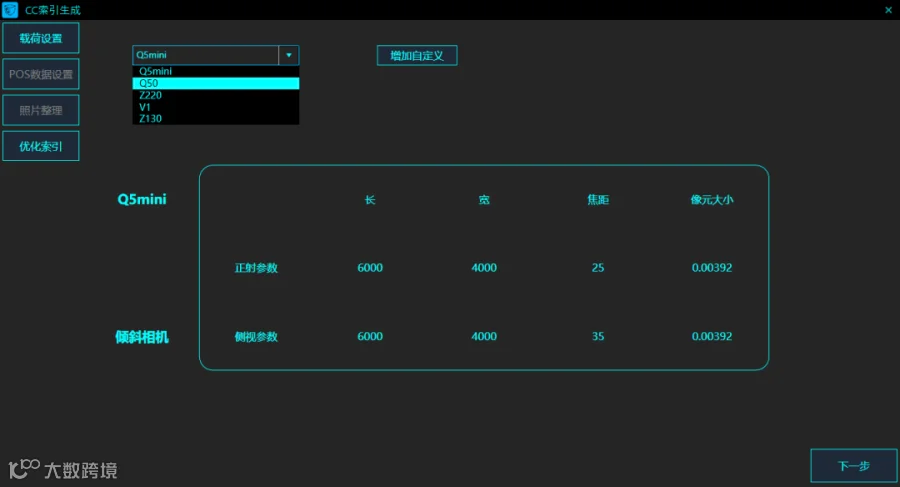

载荷设置

选择云台型号（自定义时，需要人工输入参数），此次以iCam Q50为例。

2

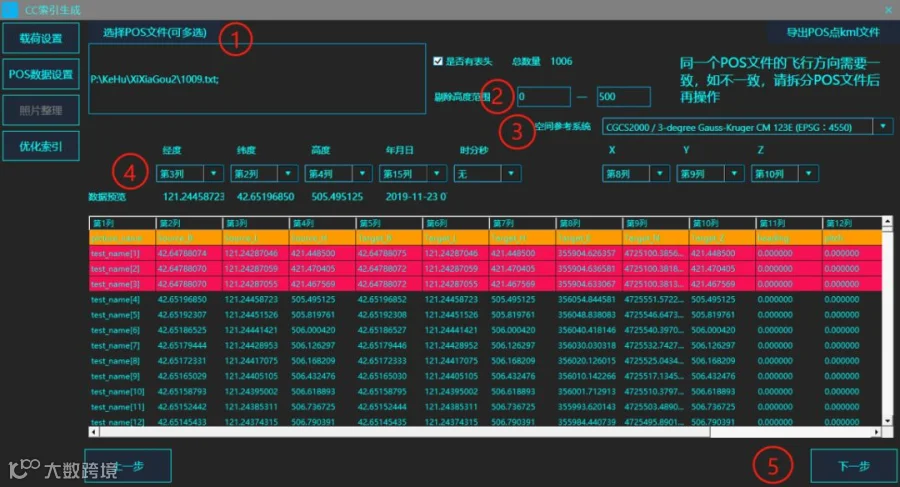

POS数据设置

选择POS文件，根据实际情况输入的高度范围，选取PPK解算坐标系，为适配不同 POS文件，提供文件列匹配选项，默认不需要操作，如有特殊POS文件，请按照实际文件进行操作。

3

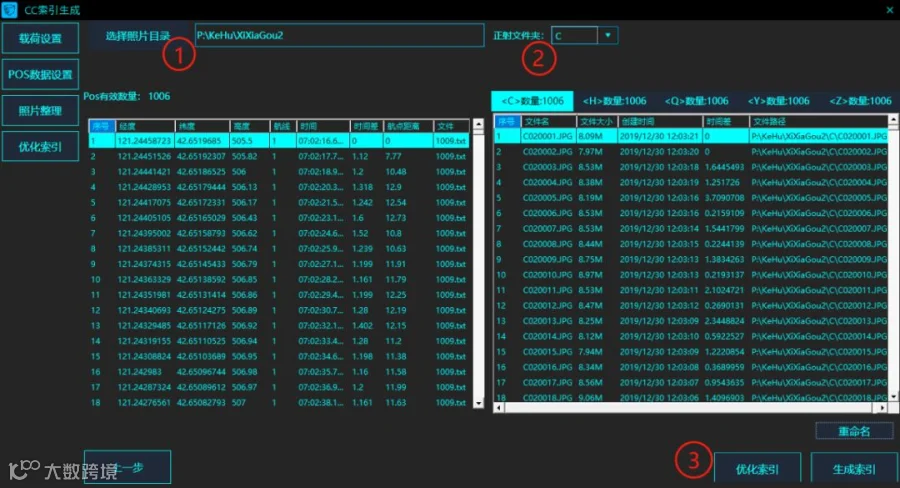

照片整理

选择照片目录，选择正摄相机的文件夹，优化索引。

4

优化索引

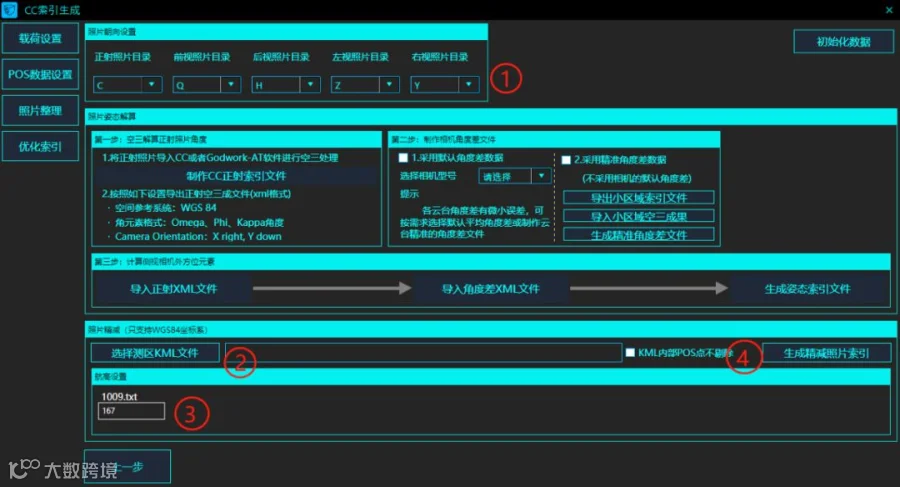

● 删片

设置相机位置对应的文件目录，选择需要建模范围的kml文件，设置不同的 POS文件对应的航高，优化索引，生成照片剔除后的索引。

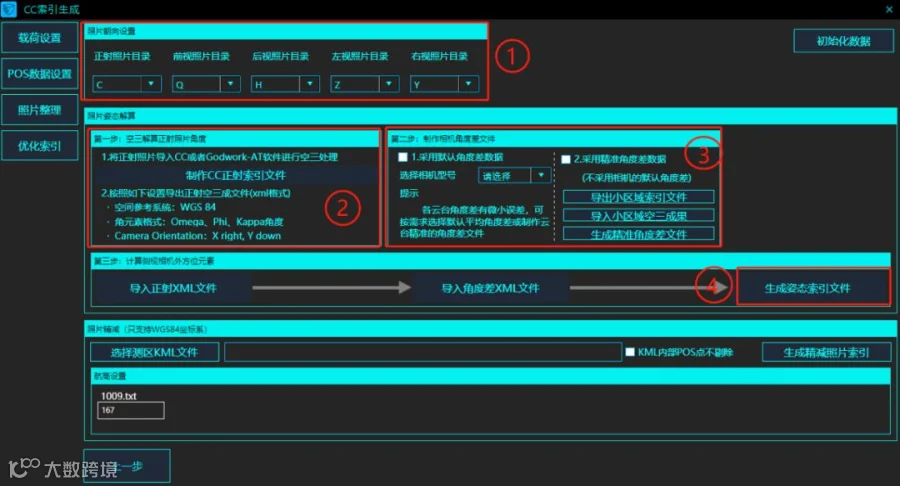

● 生成姿态索引文件

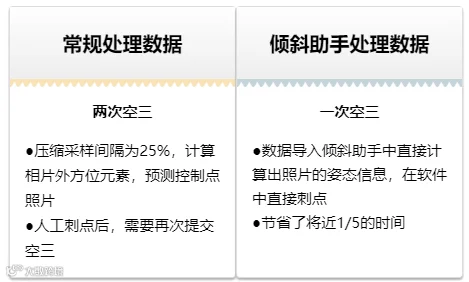

设置相机位置对应的文件目录，制作正射镜头索引文件，经过软件空三计算后根据要求导出。选择任一种方式提取角度差文件，导入正射kml文件，导入角度差文件，生成姿态索引文件，导入软件中即可预测出控制点位置，方便刺点，提高效率。

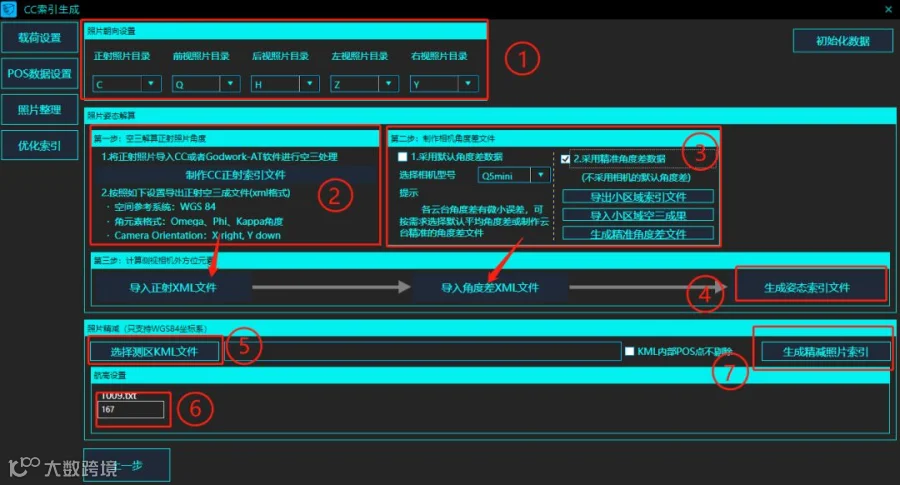

● 优化索引——生成索引文件（合二为一）

导入正射xml空三文件，以及角度差xml文件，一键生成姿态索引文件，即可导入CC中刺点处理。

案例成果分享

1

江苏农村某倾斜摄影项目

倾斜摄影作业时，为了采集到目标区域边缘建筑物的纹理信息，需要进行航线外扩。但外扩航线中五个镜头的数据，只有朝向测区的镜头数据是有效的。

删片优势：

减少照片数量、减少数据处理时间；
降低空三分层概率；
删除范围外照片，完全不影响内部模型效果。

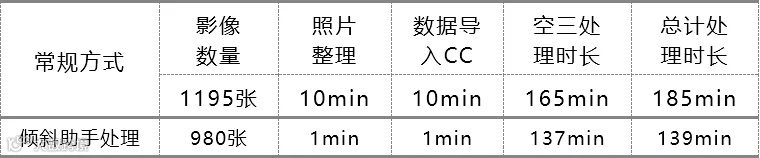

使用倾斜助手对外扩影像进行智能删除，1195张影像删减了215张照片，总体处理时间缩短46分钟，效率提升了23%。

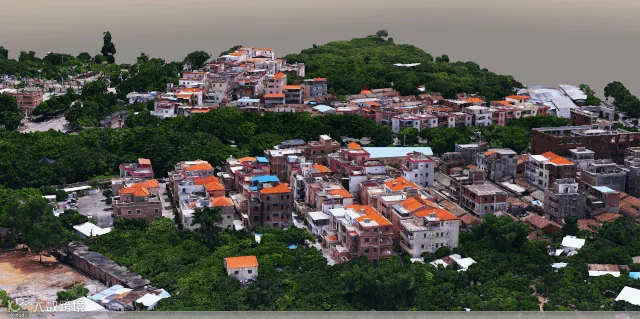

▲ 模型展示

2

山西某倾斜摄影项目

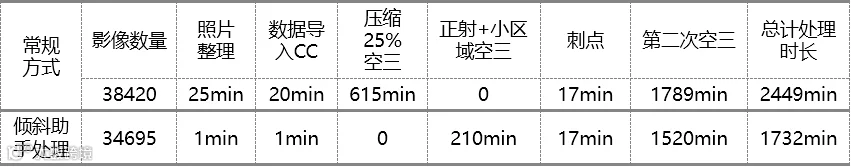

用倾斜助手对外扩影像进行智能删除，38420张影像删减了3725张照片，总体处理时间缩短12小时，效率提升了30%。

▲ 模型展示

作者/石真真编辑/梁漪媚
