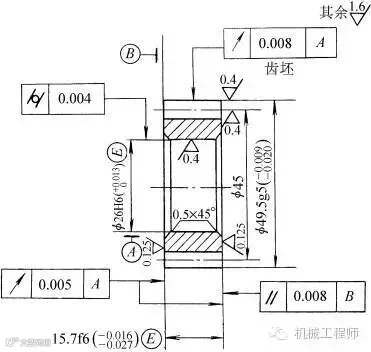

图所示为形位公差应用实例及形位公差代号说明
代号：
读法：φ26H6
孔应遵守包容要求
说明：①尺寸公差后加
是表示遵守包容要求，其形位误差不得超过尺寸公差。实际圆柱面必须位于直径为最大实体尺寸的理想圆柱面的包容面内
②检验尺寸公差时应遵守极限尺寸判断原则
代号：
读法：15.7f6的两平行平面应遵守包容要求
说明：①尺寸公差加注是表示遵守包容要求，两平面的平行度误差不得超过尺寸公差
②检验尺寸应遵守极限尺寸判断原则
代号：
读法：齿坯外圆对基准A的径向圆跳动公差为0.008 mm
说明：公差带是在垂直于基准A的任一测量平面内，半径为公差值0.008 mm，且圆心在基准轴线上的两同心圆之间的区域
代号：
读法：左右端面对基准A(轴线)的端面圆跳动公差为 0.005 mm
说明：公差带是在与基准轴线A同轴的任一直径位置的测量圆柱面上，沿母线方向宽度为公差值0.005 mm的圆柱面内区域
代号：
读法：φ26H6孔的圆柱面的圆柱度公差为0.004 mm
说明：①被测要素为整个圆柱面
②公差带是半径为0.004 mm的两同轴圆柱面内的区域
③实际要素必须位于两同轴圆柱面之间的公差带和直径为最大实体尺寸理想圆柱面的包容面内
代号：
读法：左右两端面的平行度公差为0.008 mm
说明：公差带是距离为0.008 mm的两平行平面之间的区域
