A200 纯后级功放详解

A200 纯后级功放详解 晶艺音响
2024-06-03
1
导读:晶艺A200的纯后级采用与旗舰系列的A300完全相同的线路与安装设计,只是在元件等级上稍有调整,因此,它是一台极具性价比的完美后级。

晶艺A200的纯后级采用与旗舰系列的A300完全相同的线路与安装设计,只是在元件等级上稍有调整,因此,它是一台极具性价比的完美后级。输出功率每声道8欧时是100W,4欧时是150W。

A200 纯后级功放

  • 技术指标:

输出功率:  100W 每声道 8欧
变压器:1只 1000W 德国环牛
滤波:德国MCAP高电流大水塘 80V 22000u 4只
外观:宽438*深412*高200(含脚钉高度)
重量:20KG
喇叭保护延时:5秒
开机热身时间:10-15分钟
输入灵敏度: 400mv
频率响应: 5-100K HZ 0.5db
信噪比: >90db THD: < 0.1%
输入阻抗: > 30K


  • 电路设计优势描述:
  1. 放大部分设计采用全对称OCL电路,输出级晶体管采用新型的甲类状态工作,能消除交越失真与开关失真,同时克服纯甲类效率低的缺点, 既有甲类之甜美, 又具有高效率. 比甲类功耗降低70%左右。同时瞬态的互调失真电路中采用各种措施进行克服。
  2. 制作时, 输入,驱动,及大功率晶体管均进行接近无误差配对,达Hi-End级配对水平.
  3. 采用100%原厂品质顶级发烧元件打造, 让你真正领略HiFi乐趣.选用的元件特性更是长期试听搭配较声,是最佳搭配使用.
  4. 独特的阻尼控制,适合绝大部分的喇叭系统,达到最佳的喇叭匹配。音色自然,音乐感丰满没有高阻尼晶体机音色生硬的毛病,具有胆机特有韵味同时,又保留晶体机低音失真极低的优点。

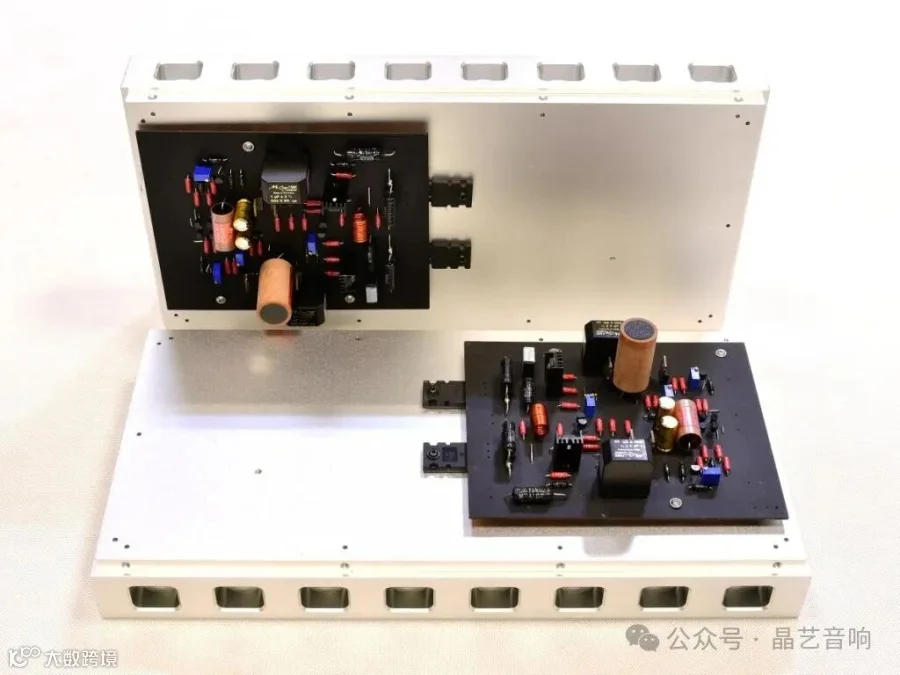

安装在厚大散热器上的功率放大板

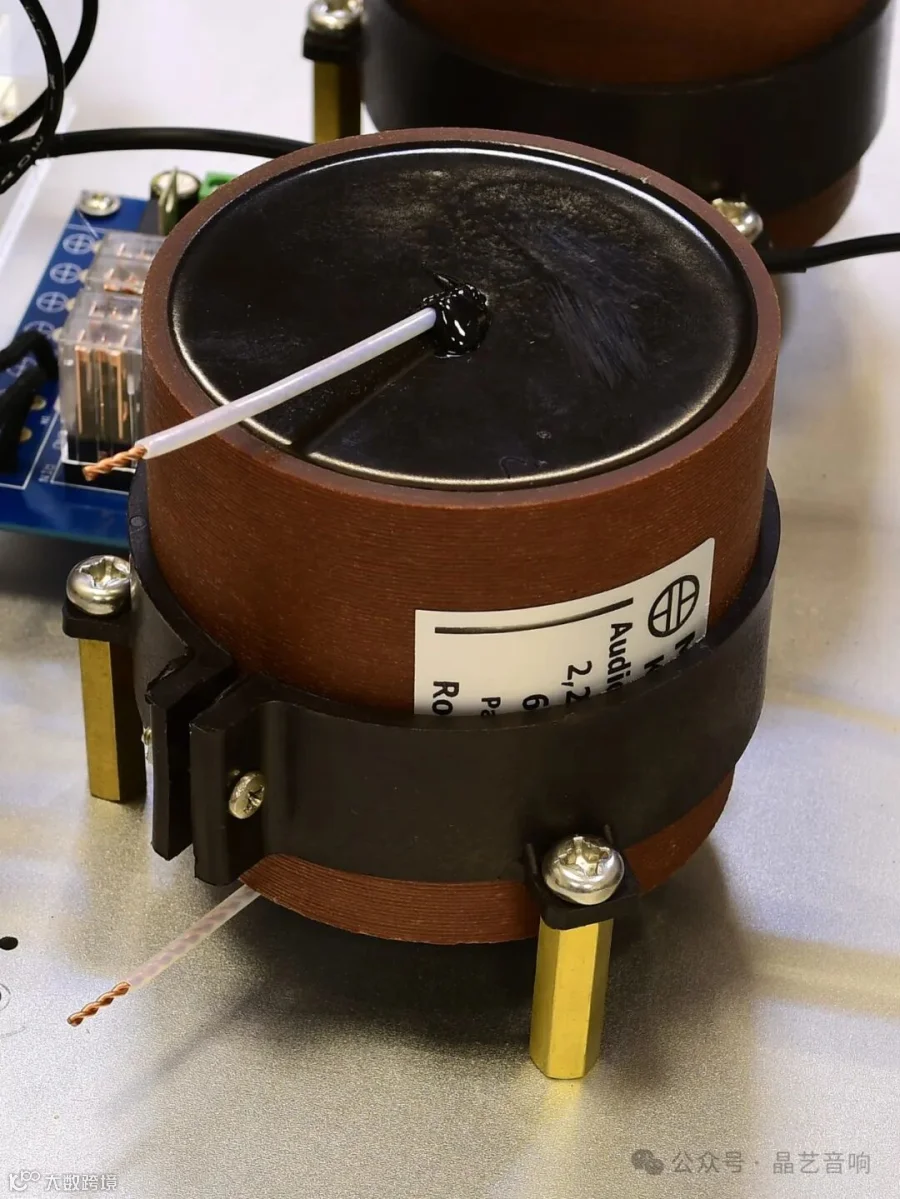

不让胆机专美,采用极靓声的油浸耦合电容,晶体管机只有我们做到

  • 电源设计:

高速双桥式整流,配合超大滤波保证强大电流输出能力,同时配合各级退耦措施,保证干净纯洁而且充沛的电流,小电流供应同样稳定与超低内阻

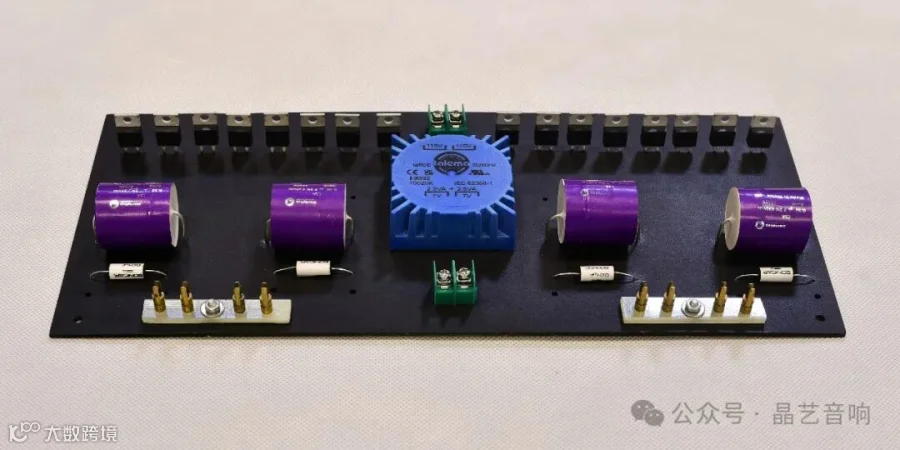

电源板 美国仙童快速整流与发烧级退耦电容

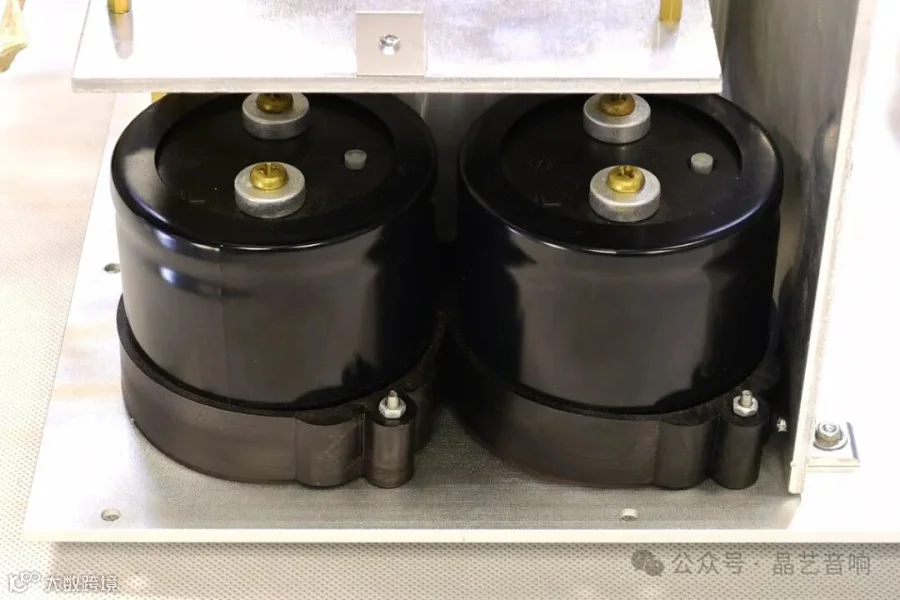

德国蒙多福Mundorf HC系列大水塘

  • 其他细节:

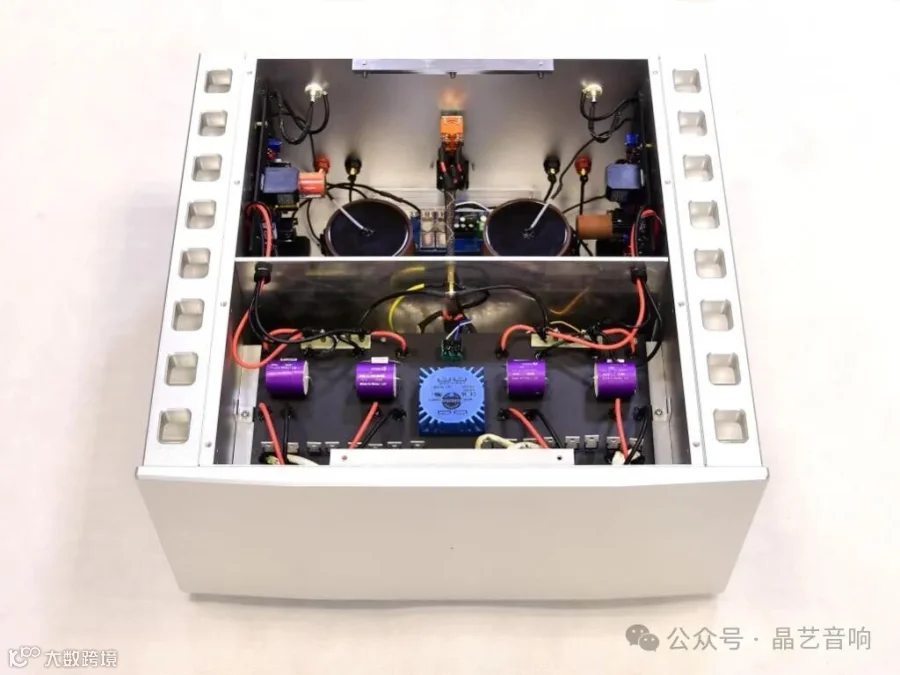

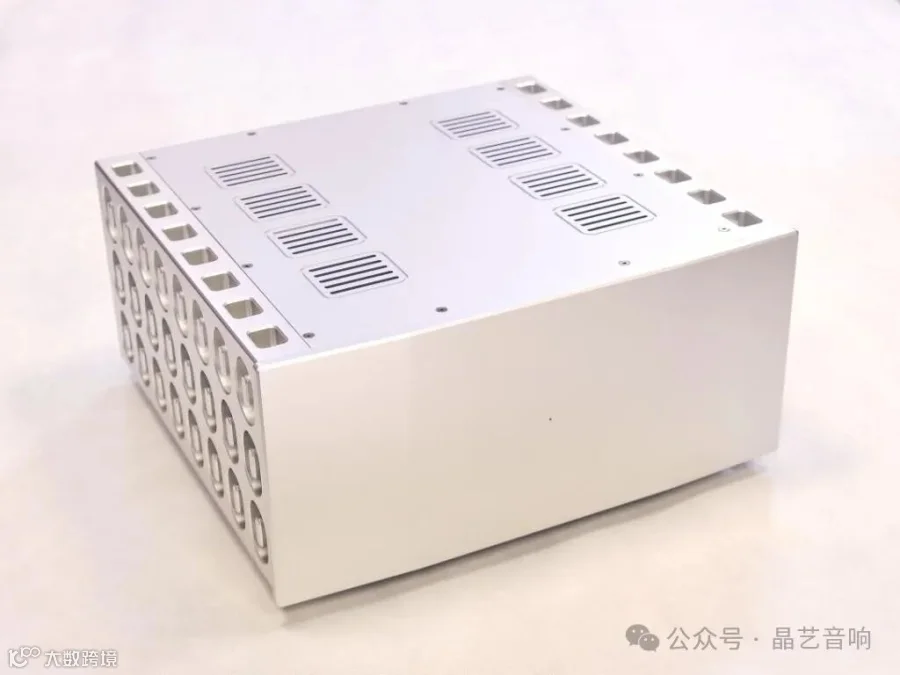

整机外型

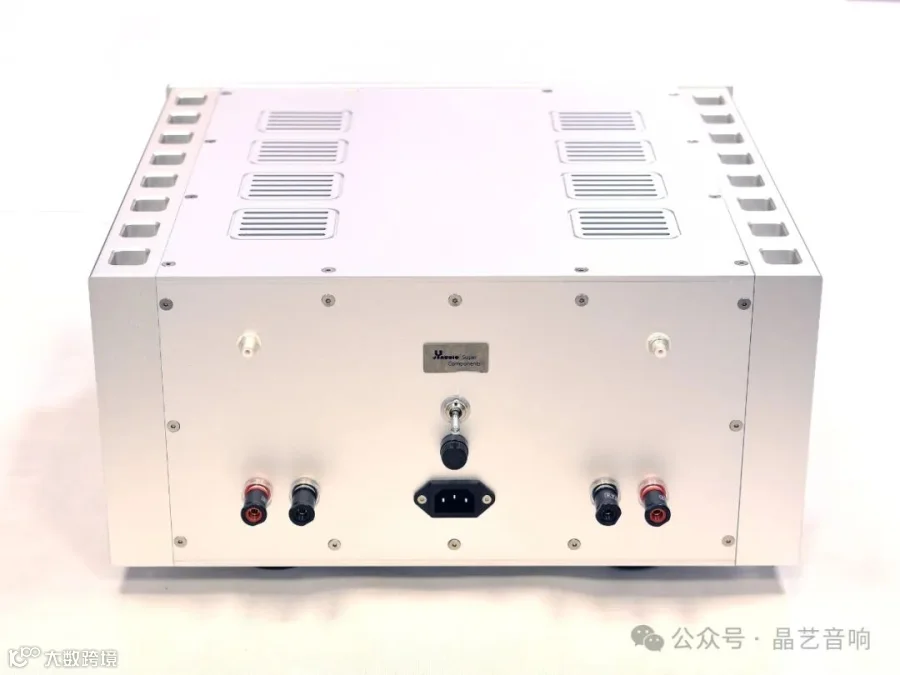

澳洲ETI hi end级接插件,喇叭座与RCA座。保险管是美国SR神器

  • 元件清单:


丹麦杜兰Deulund 油浸铜箔电容

美国摩托罗拉大功率管

英国Clarity 顶级系列 CSA电容

美国SONICAP 电容 美国 Jupiter 电容

德国MCAP 大电流电解

美国PRP 金属电阻

波兰MIFLEX油浸铜箔电容
法国Vishay 陶瓷微调
德国MCAP  RTX电容
美国MILLS 大功率无感 线绕
日本AUDIONOTE KAISEI 极品电解
美国仙童快速整流
日本古河HI END电源插座
澳洲ETI R CA镀银插座
澳洲ETI 喇叭输出座
日本MASHITA 电源开关
美国SR 极品保险管
美国DH LABs 镀银接线 丹麦杜兰油浸接线


如果你想订制一台HI END级的纯后级,请联系13302320331,或加微信
