OM3 & OM4
在上次的“电缆测试101问”系列中，我们介绍了OM3和OM4 50µm多模光纤之间的不同——主要区别是OM4光纤的纤芯结构能够提供更优的衰减指标和更高的带宽，因此支持更长的链路。
由于OM4比OM3成本高，所以许多不需要OM4支持的长距离的数据中心和LAN仍然继续部署OM3多模光纤，所以其部署范围仍然较广。由于两种光纤的纤芯尺寸相同，能够混合使用，所以就引起了一些关于混合多模光纤类型的注意事项。
确保费用不超预算
对于传输设施设计师，知道使用哪种类型的光纤非常重要，并建议在某一个通道内全部使用一种类型的光纤，以避免性能隐患。由于OM4具有较低的衰减和更高的模式带宽，支持长达150米的40 Gb和100 Gb传输，而OM3光纤仅支持最长100米距离的此类应用。
如果您诊断长度超过100米、客户自称为OM4的光纤通道，请首先检查电缆标识。由于实际部署的是OM3光纤，所以可能不能通过插入损耗测试。根据长度的不同，在OM4链路上使用OM3光纤也可能影响损耗——特别是链路开始接近预算上限时。

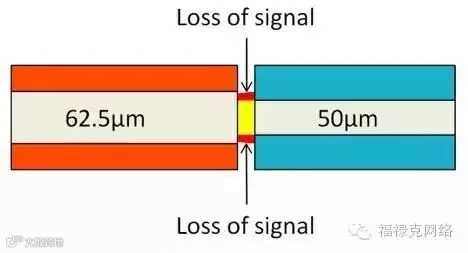

然而，另一项值得注意的情况是OM3或OM4元件与遗留的OM1 62.5/125光纤混合使用，后者的纤芯尺寸为62.5µm。将纤芯尺寸不同的光纤混合使用就像连接尺寸不同的水管一样——当水从较粗的水管流向较细的水管时，必然会损失一部分水。光信号的道理是一样的。将OM1与OM3或OM4光纤混合使用，当从62.5µm纤芯向50µm纤芯传输光信号时，必然存在损失。
密切关注颜色

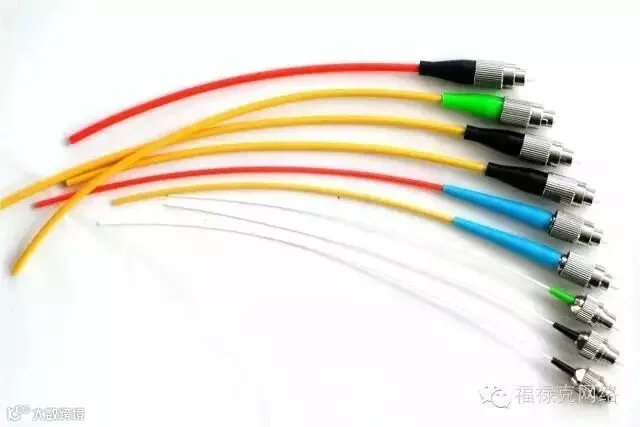

好在OM1光纤的颜色是橙色的，而OM3和OM4光纤一般是浅绿色，两者很好区分。但浅绿色OM3和浅绿色OM4光纤就不那么容易区分，除非很容易看到电缆上的标识。

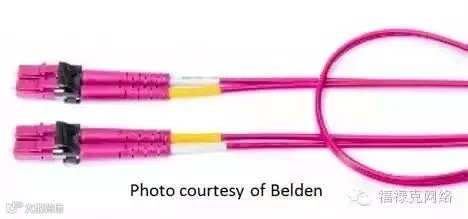

在欧洲的大部分地区，OM4组件采用Erika紫罗兰色，并且在北美也开始使用这种方法。所以，如果您看到“漂亮的粉色”线，就知道是OM4光纤。
TRC指标怎么样？
如果您测试的是OM4光纤设施，不必担心随Fluke Networks CertiFiber® Pro提供的测试参考线(TRC)是OM3光纤。这些TRC使用的光纤的纤芯是严格对中的(即同心)，能够保证符合环通量要求，可用来测试任何50µm多模光纤，因为我们测量的是链路的光损耗而不是模式带宽。
但是如果您测试的是遗留的OM1 62.5µm OM1光纤，则需要确保TRC的纤芯一致。没有问题——Fluke Networks提供62.5µm TRC可选附件。
