300kw村级光伏电站系统典型设计全过程

　　2018年3月7日，国家能源局印发了《2018年能源工作指导意见的通知》，指出年内将下达村级光伏扶贫电站规模约1500万千瓦，惠及约200万建档立卡贫困户。从2016年的2GW、43万户到2017年的4GW、71万户，再到2018年的15GW、200万户，村级光伏扶贫电站已然成为打好精准脱贫攻坚战的重要手段。

　　目前光伏扶贫项目正在火热的进行中，本文从组件排布配置、逆变器信息、线缆、发电量预测及实际项目发电情况等方面，希望详细为大家介绍300kW村级光伏电站的系统设计，进行整体方案分享。

　　1

　　设计过程

　　1、项目简介

　　对于村级电站的建设，首先需要考虑到当地变压器容量，并估算允许接入的光伏系统容量。一般按30%容量计算，但不同地区要求不同，可咨询当地电网公司来设计接入容量。

　　电站地址宜选用未利用地或者与农业、牧业、渔业相结合的用地，最好为靠近电网、运维方便的地段。安装朝向应选择正南、南偏西30°以内的朝向。组件倾角可以以下公式进行计算：

　　θ=0.76 * Φ+3.1°，±2°;其中：θ为组件倾斜角，Φ为当地纬度。

　　当然如果能够采用计算机辅助设计软件，可以进行太阳能倾斜角的快速优化的计算。

　　2、组件选型和安装配置

　　考虑到占地面积、银行放款条件以及全寿命周期的收益，此次示例设计方案选择1000片325W多晶组件。组件参数如下：

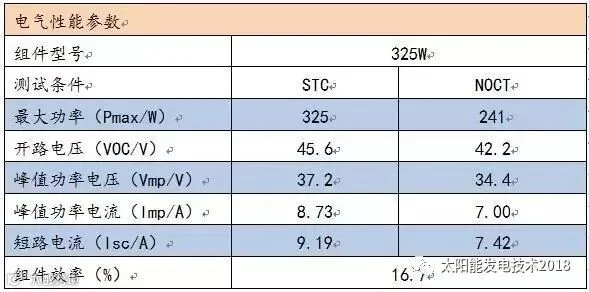

▲表1组件规格参数

　　STC(标准测试环境)：辐射度1000W/m2 ，电池温度25℃，大气质量AM1.5

　　NOCt(电池片标称温度工作条件)：辐射度800W/m2 ，电池温度20℃，大气质量AM1.5，风速1m/s。

　　该扶贫电站项目以1000片325W组件进行设计，因此现场施工用地约4000m2左右，现场排布如下：

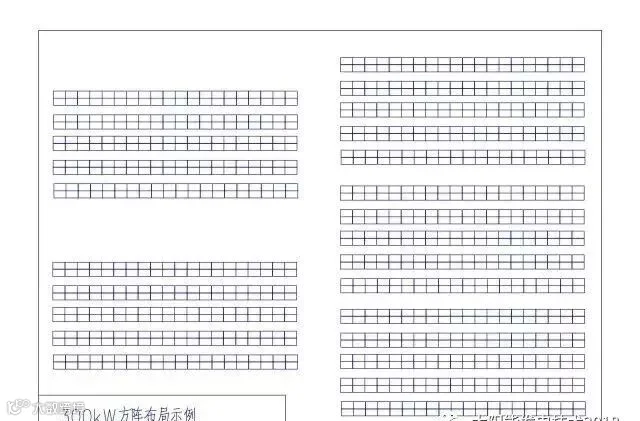

▲图1方阵排布图

　　3、 逆变器的选择

　　作为扶贫项目的设计，给光伏逆变器的性能提出了高需求，包括直流侧超配和交流侧过载能力。GCI-60K-4G是一款性价比很高的低压并网产品，具备4路MPPT每路MPPT最大可接入3串组件，直流超配可达1.2倍以上，交流输出具备1.1倍的过载能力，可以适用不同光资源区域的配置要求。其具体参数如下：

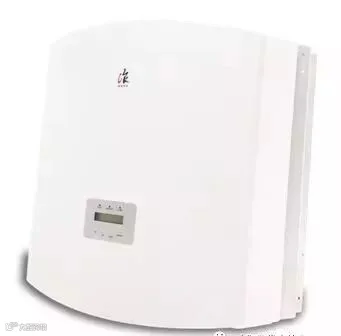

▲图2逆变器外观图

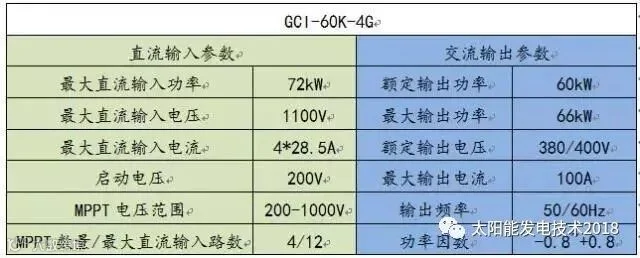

▲表2 GCI-60K-4G逆变器电气参数表

　　4 、线缆的选择

　　1、直流侧线缆

　　直流线缆多为户外铺设，需要防紫外线、防晒、防潮、防寒等，因此分布式光伏系统中的直流线缆一般选择光伏专用直流线缆，考虑到直流插接件和光伏组件输出电流，目前常用的光伏直流电缆为PV1-F 1*4mm²。

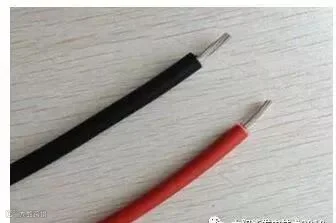

▲图3直流线缆

　　2、交流侧线缆

　　交流线缆主要用于逆变器交流侧至交流汇流箱或交流并网柜，可选用YJV型电缆。长距离铺设还要考虑到电压损失和载流量大小，60kW三相机交流线缆推荐使用YJV-0.6/1kV4*35mm2 +1*25mm2，汇流后线缆推荐使用YJV-0.6/1kV 3*300mm2+1*150mm2。

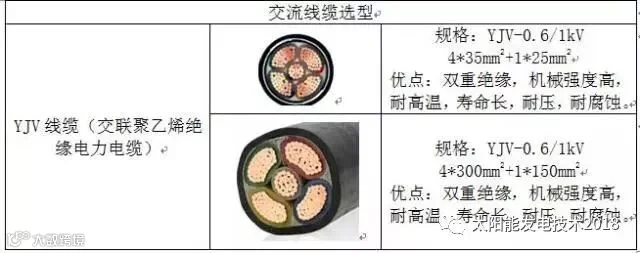

▲表3 交流线缆选型表

　　2

　　设计方案图及清单表

　　1、布局接线方案

　　现场按照逆变器安装容量分为5个小阵列，每个阵列接入一台GCI-60K-4G锦浪逆变器，最后以五汇一汇流箱进行交流汇流后就近并入电网，布线方案如下：

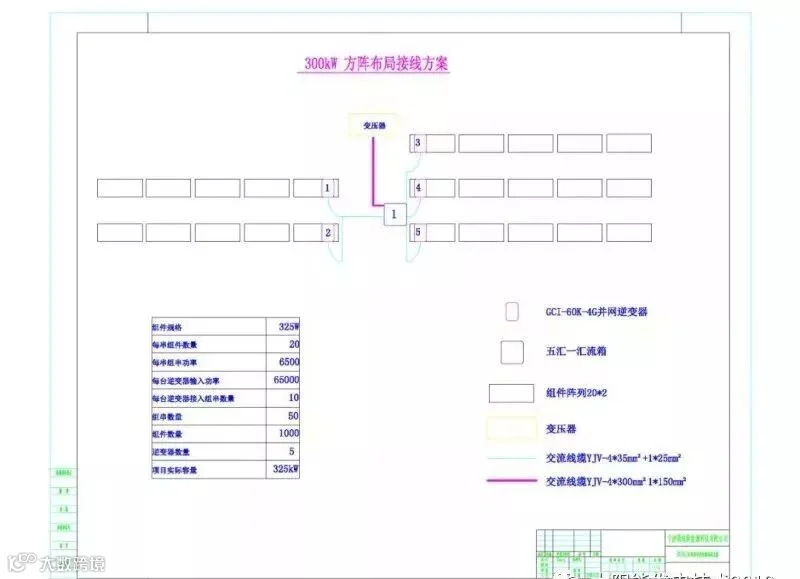

▲图4方阵布局接线示意图

　　其中逆变器接入关键参数如下：

　　①每串组件开路电压和工作电压在SOC条件下分别约为912V和744V，满足逆变器安全和运行电压需求;

　　②每串组件额定功率在SOC下为6.5kW，此次示例设计每台逆变器接入10串组串，每台接入组件容量65kW，超配比1.08。具体接入方法如下：

　　MPPT1 : 20块/串，接3串;

　　MPPT2 : 20块/串，接3串;

　　MPPT3 : 20块/串，接2串;

　　MPPT4 : 20块/串，接2串;

　　每2串或3串接入一台逆变器，接入总功率为13kW或19.5kW，低于逆变器最大额定输入功率要求(22.5KW);

　　当然也可根据现场需求做更高超额配比，例如每台接入11串组串，每台接入组件容量71.5kW，超配比1.19。具体接法如下：

　　MPPT1 : 20块/串，接3串;

　　MPPT2 : 20块/串，接3串;

　　MPPT3 : 20块/串，接3串;

　　MPPT4 : 20块/串，接2串;

　　2、电气接线方案

　　该项目电气接线方案如图所示，每台逆变器采用10串组串接入，20块/串，最后接入1台五汇一的交流汇流箱，就近并网。

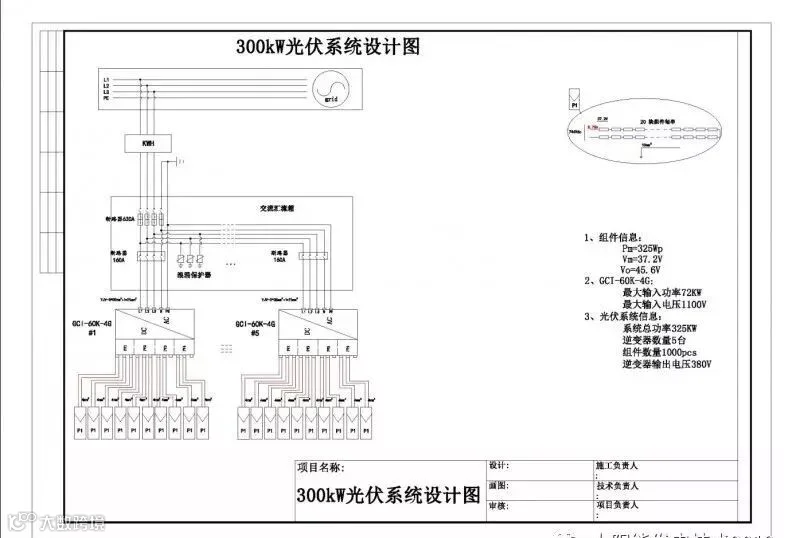

▲图5电气接线示意图

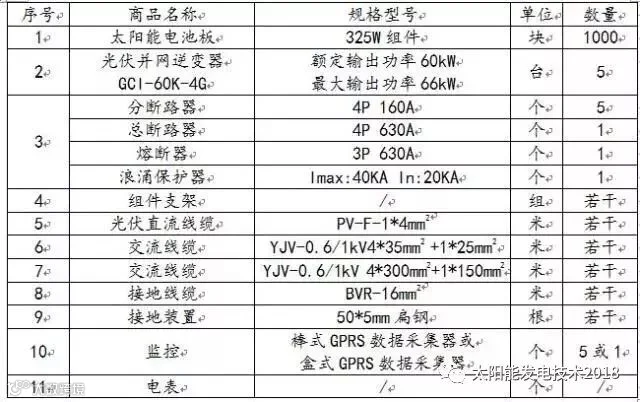

　　3、材料清单表　

　　3

　　系统安装施工

　　1、支架安装方案

　　针对扶贫电站设计，可使用螺旋地桩方式对不同地质适应性强，操作简便。且横梁强度高，固定稳，组件安装方便。如果项目地有其它要求和考虑，可根据项目实际情况采用其它支架安装方案做针对性设计。

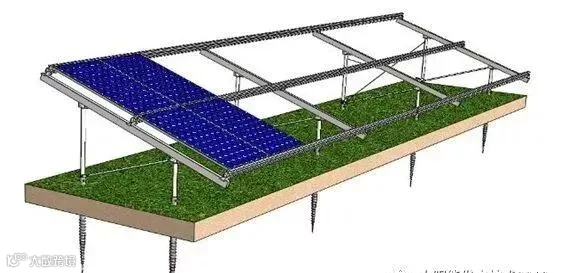

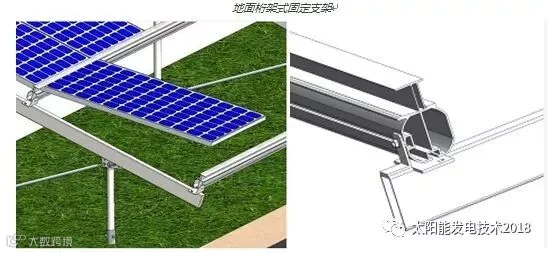

▲图6组件支架固定图

　　2、逆变器安装

　　

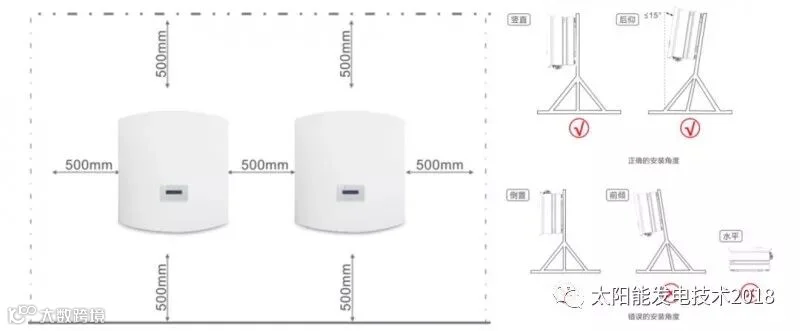

▲图7逆变器安装规范图

　　多台逆变器的安装需注意逆变器间的安装间隙以保证散热要求，逆变器支架安装应符合要求，建议参考配套提供的逆变器使用说明书，实现正确规范安装。

　　建议逆变器安装在组件下方的支架上，这样满足逆变器遮阴散热散热的同时，也减小了安装逆变器支架的成本。

　　3、直流线缆制作和接线

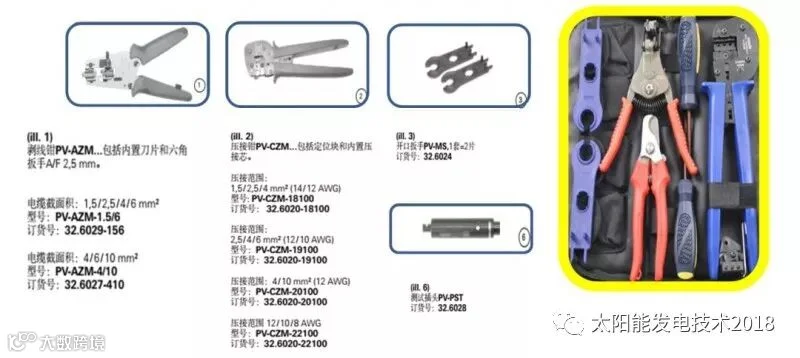

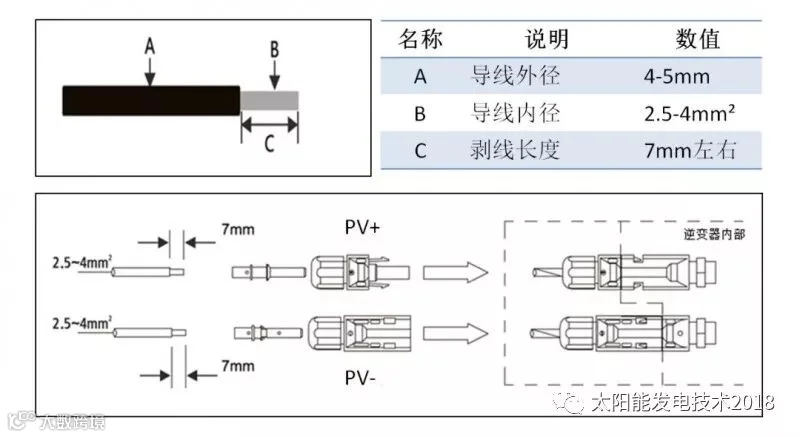

▲图8光伏直流线缆制作和接线工具

▲图9光伏直流线缆

　　注：为了确保直流连接器的使用寿命，请使用专业扭力扳手拧紧直流端子。(拧的过紧端子内部可能产生裂痕，缩短端子使用寿命)

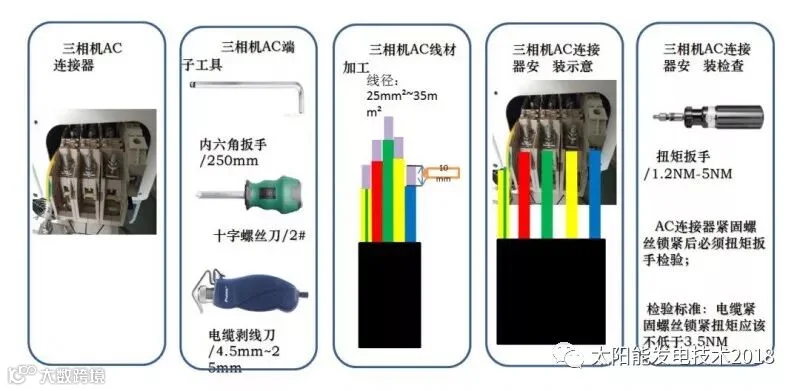

　　4、交流线缆接线

▲图10交流线缆制作和连接示图

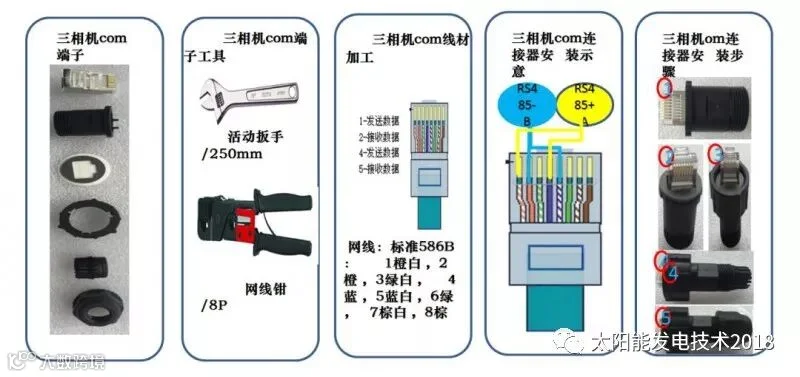

　　5、COM连接器制作

▲图11 COM连接器制作示图

　　6、接地措施

　　规范的系统接地可以保障电站的安全性，该项目建议在电站架网下挖1.5m网状深沟，在埋入50*5mm钢包铜或扁钢形成接地网络，并且地线接到组件的支架上，同时组件边框也必须接到支架上，整体接地电阻应小于 4Ω。注意：逆变器需要单独做保护接地。

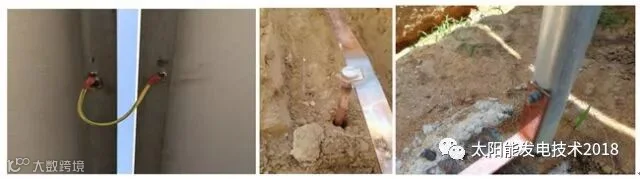

▲图12系统接地示意图

　　4

　　收益计算

　　1、发电量估算

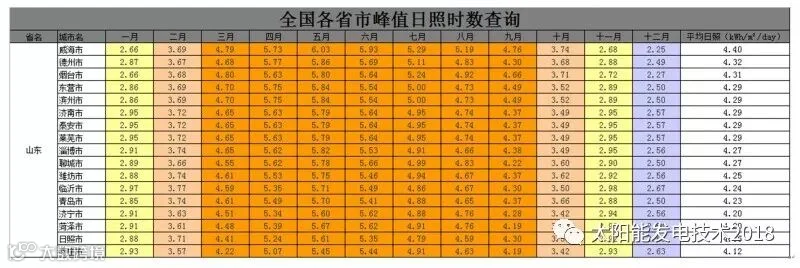

▲图13山东省光照时数图

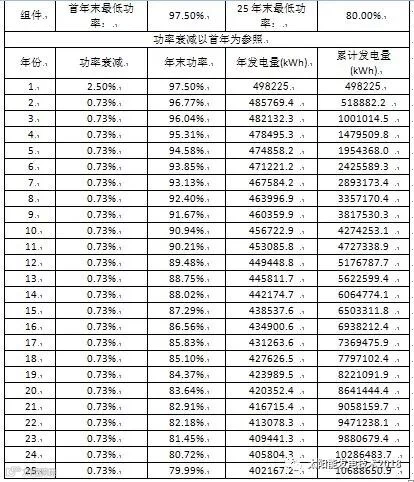

　　装机容量325kW，PR=80%，山东地区的光照按照全年每天4.2小时计算，(参照——全国各省峰值日照时数)，全年发电估计时间为1533小时，预估该项目首年发电量498225度。首年衰减为2.5%，25年末最低功率为80%。首年衰减为2.5%，25年末最低功率为80%。

　　注：按照25年衰减至80%计算，25年累计发电量超过1068万度电。

　　2、实际应用案例

　　该电站实际装机容量350kW，3月23日峰值功率291.47kW，当天发电量1834.5kW。

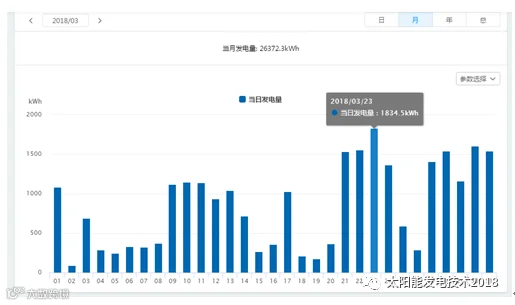

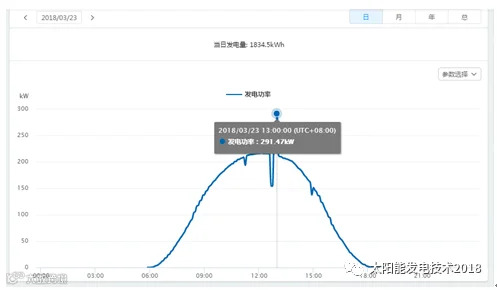

▲峰值并网功率-291.47kW(3.23)

▲当日发电量-1834.5kWh(3.23)

　　5

　　结论

　　300千瓦左右的装机容量的扶贫电站还是比较普遍的，通过典型设计的分享让大家对光伏系统的前端设计有了很好的了解，设计的目的希望能够指导施工，让施工有序，通过施工还可以对设计方案进行验证，从而高质量的完成电站的建设。

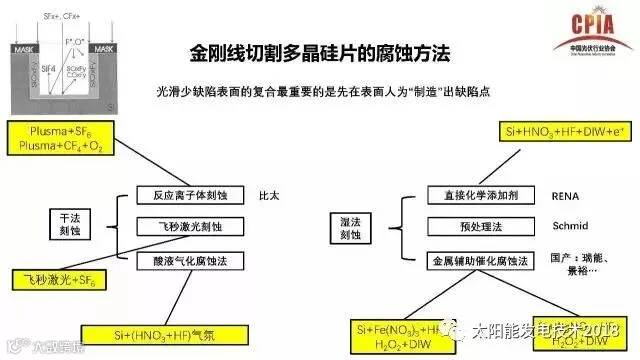

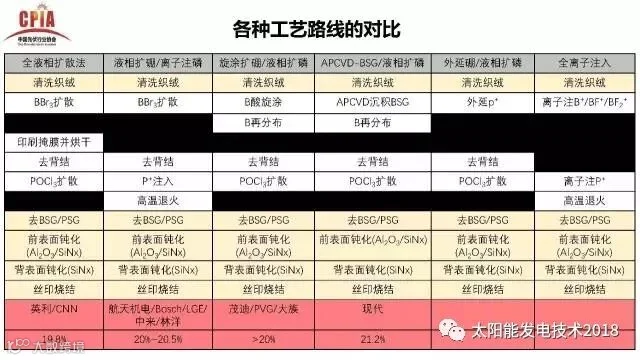

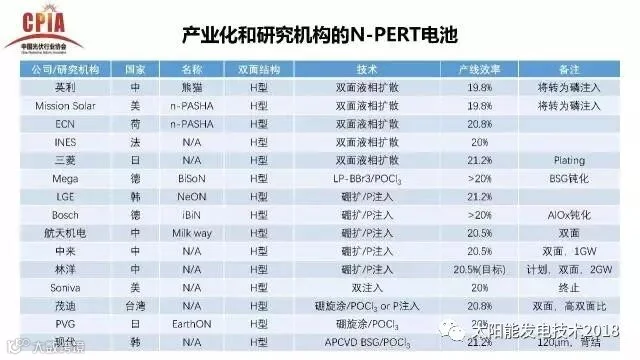

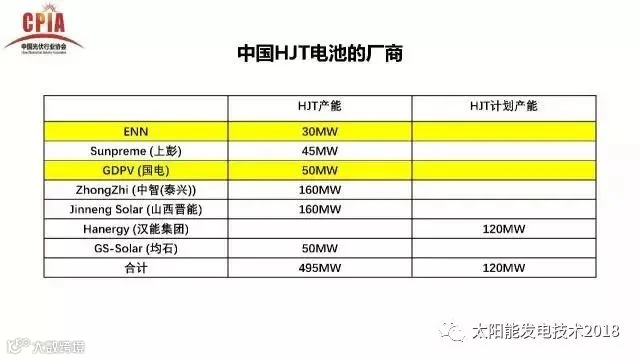

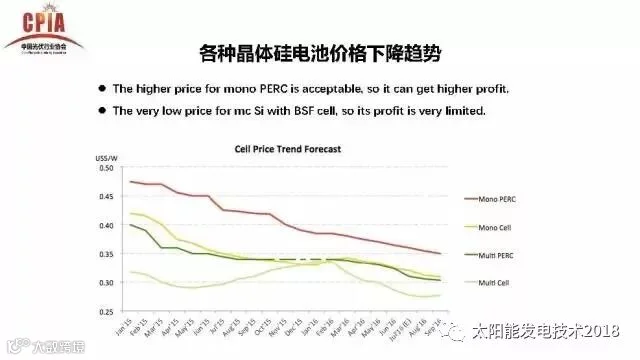

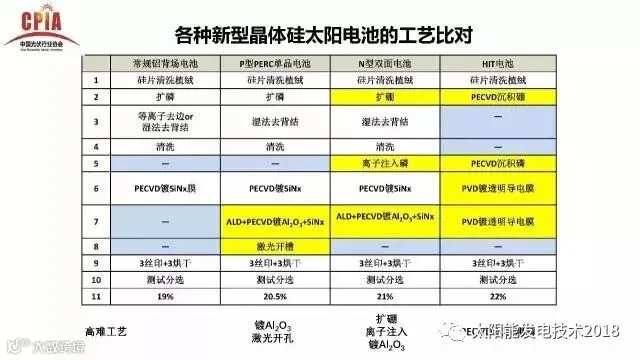

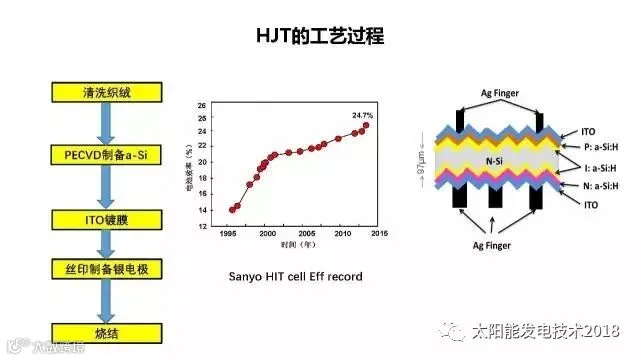

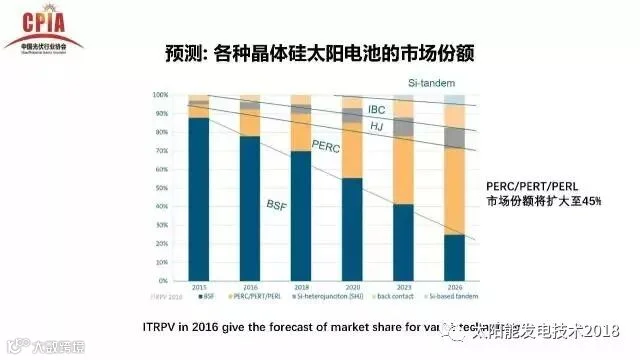

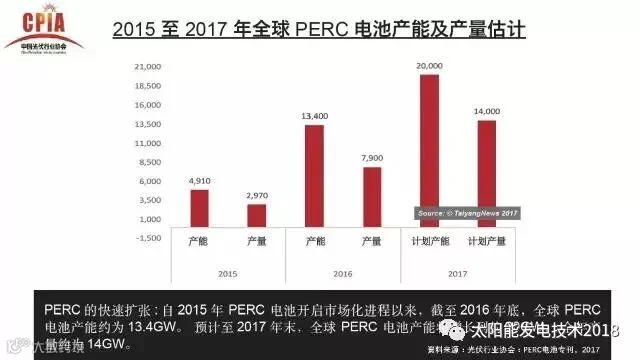

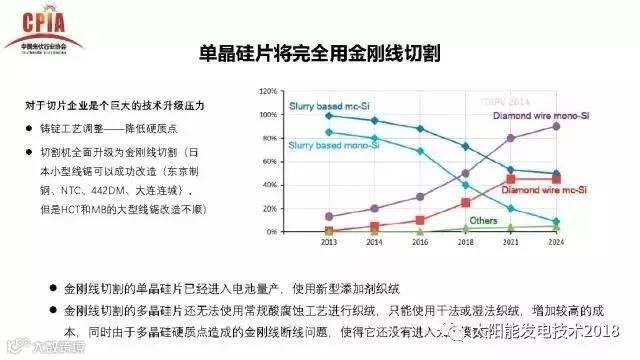

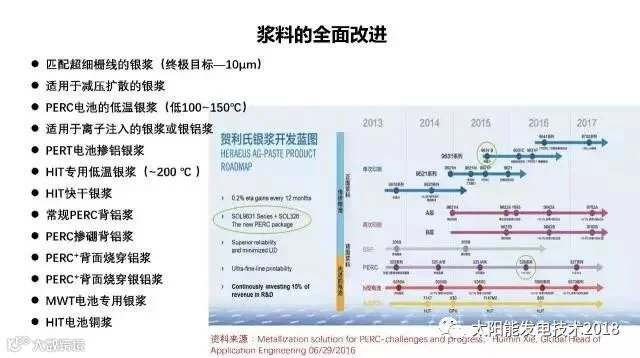

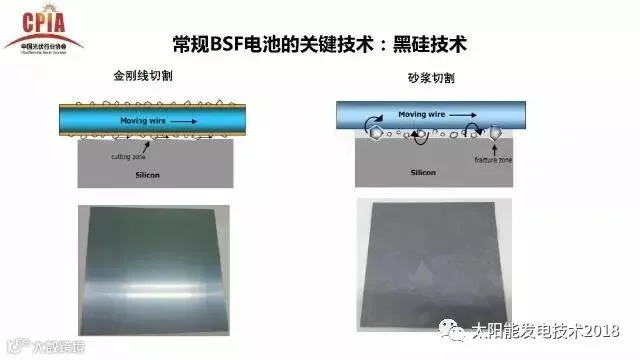

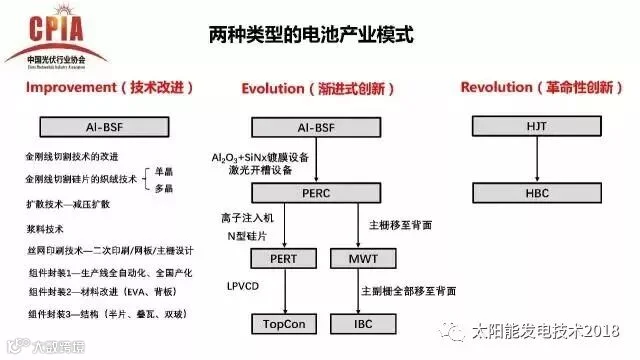

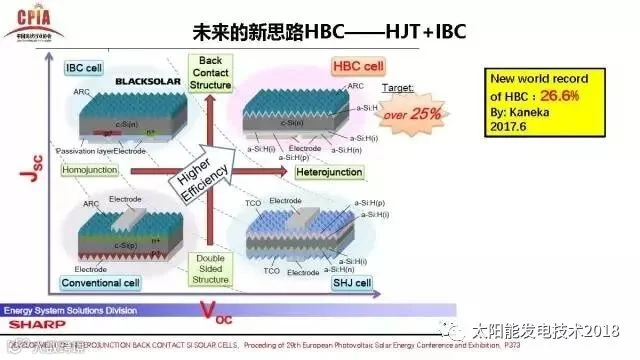

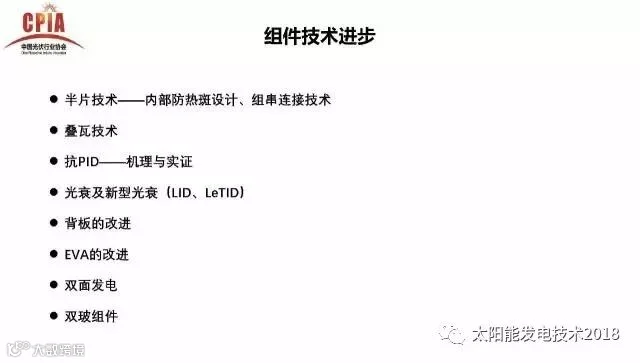

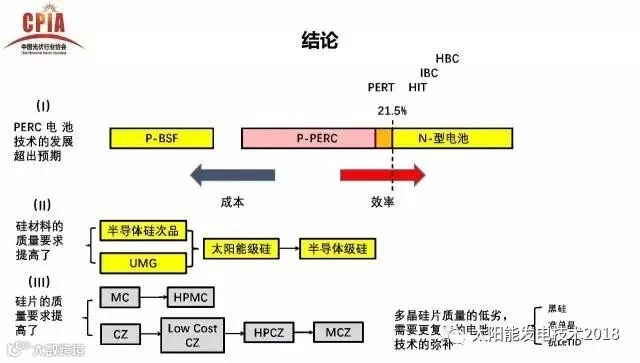

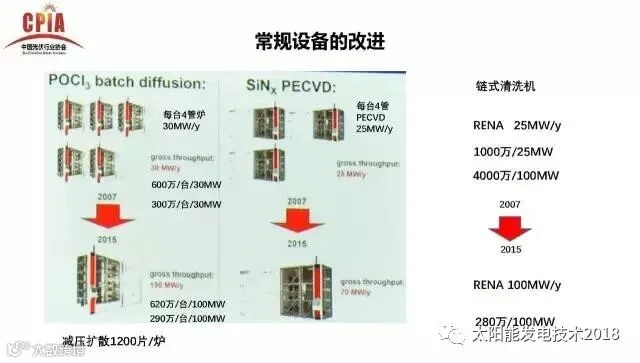

各种新型晶体硅电池工艺对比

安装光伏电站怎样选组件?

　　光伏发电走进寻常百姓家，百姓成为电老板，投资电站有收益，发电国家有补贴，躺在家里太阳替你来赚钱!经过几年的发展，光伏电站终于火了，慢慢变成了人们投资的重点选择项目。可是，现在市场上光伏质量差次不齐，价格也是千差万别，面对这样的市场真不知道选择什么厂家品牌、代理公司。《光伏天地》告诉您该怎样操作，选择一个性价比好的安装方向。

　　太阳能光伏组件主要分为A、B、C级板。A级板为最佳，B级稍次一点，C级板就是回收板，通俗来讲就是翻新的旧板。A级板还可以细分为A+、A、A-三个等级，B类一样。不同等级的太阳能板，成本的差距非常大，直接造成光伏电站销售价格的差异。光伏板作为家庭电站的核心，其产品的质量直接影响其使用寿命、发电量、衰减率等重要参数。

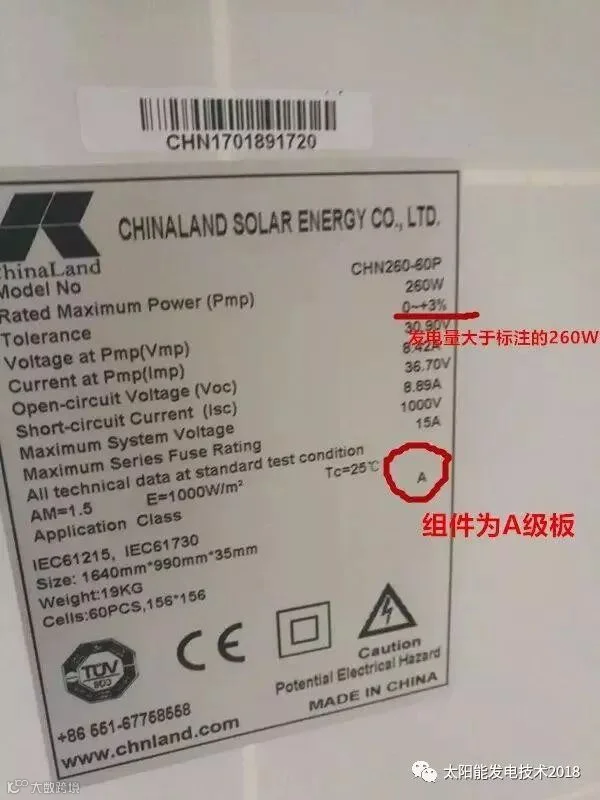

　　上图为组件背板的贴标，基本可以看出原厂组件的质量标准

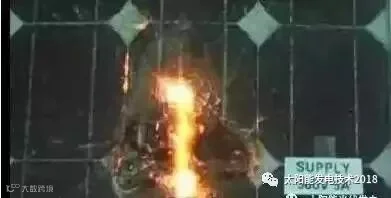

　　纸做的组件有木有?

　　当然并不是所有的光伏板都会把等级标注出来的，以次充好的光伏板就会出现了，例如一般是真实的光伏板，一半是废纸，最后外面包裹上钢化玻璃;这样的一块光伏板，它的发电量只会有正常光伏板发电量的一半，但是外观上却分毫不差。

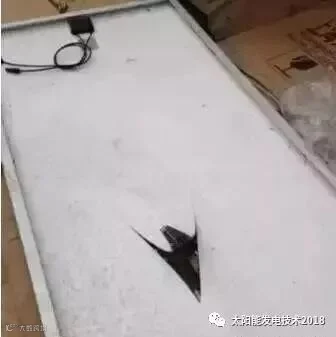

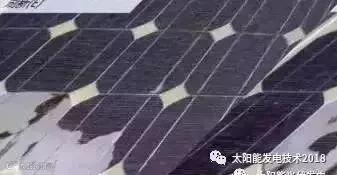

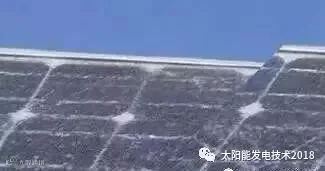

　　降级光伏电池板

　　这些组件从哪里来的?

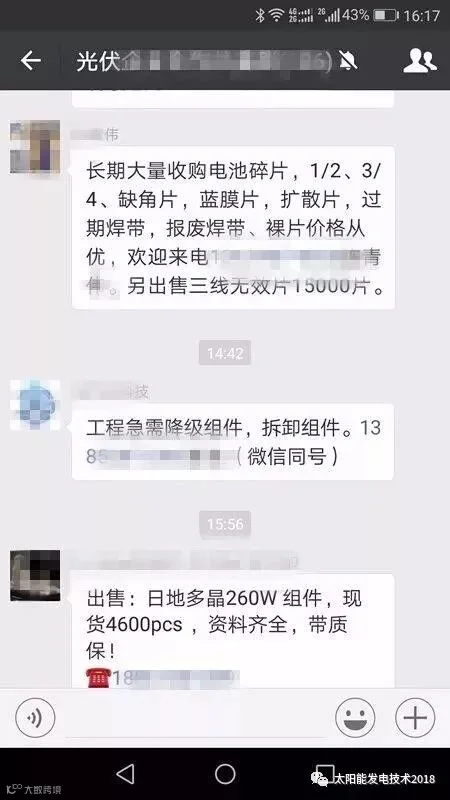

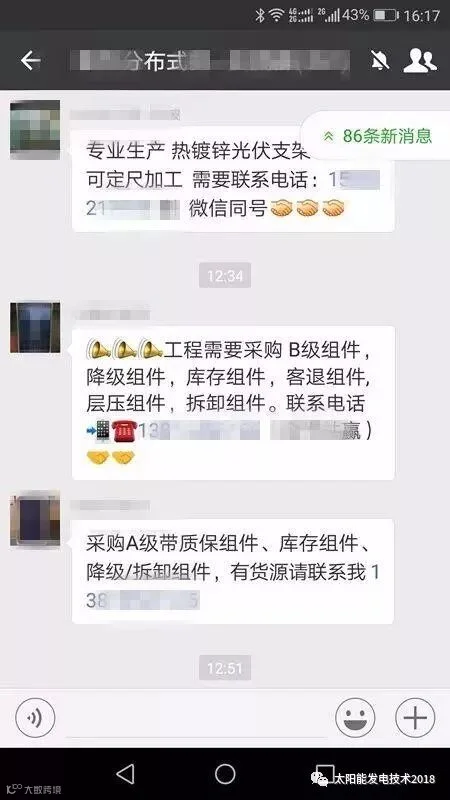

　　按照平时掌握的情况来看，主要的来源是两个大的方面。一是部分厂家联营生产或是代理公司贴牌生产。有的生产厂家为了缓解财务紧张，和一些小厂联营，把不合格的小厂手工生产的组件贴上大厂的标识，共同谋利。另有一些小组件厂家为打开销路，违法贴牌生产名牌产品，导致产品质量达不到正规厂家的A级标准。还有一些代理为谋取利益，请小厂生产便宜的组件，贴上品牌出售。业主不了解这些产品底细，便在代理的忽悠下安装了这样的板子，此类板子刚安装1-5年内一般不会出现问题，但随着时间的增长，5年以上会出现衰减不合格不达标，发电量直线下降，为业主造成损失。二是在市场上收购的不合格组件产品再加工出售。一些为了利益在社会上收购一些损坏、拆卸、降级、低效组件，贴牌或换牌后再出售，谋取不义之财。以下是微信群里收购和出售组件的，这样的消息太多太多了哈!!
