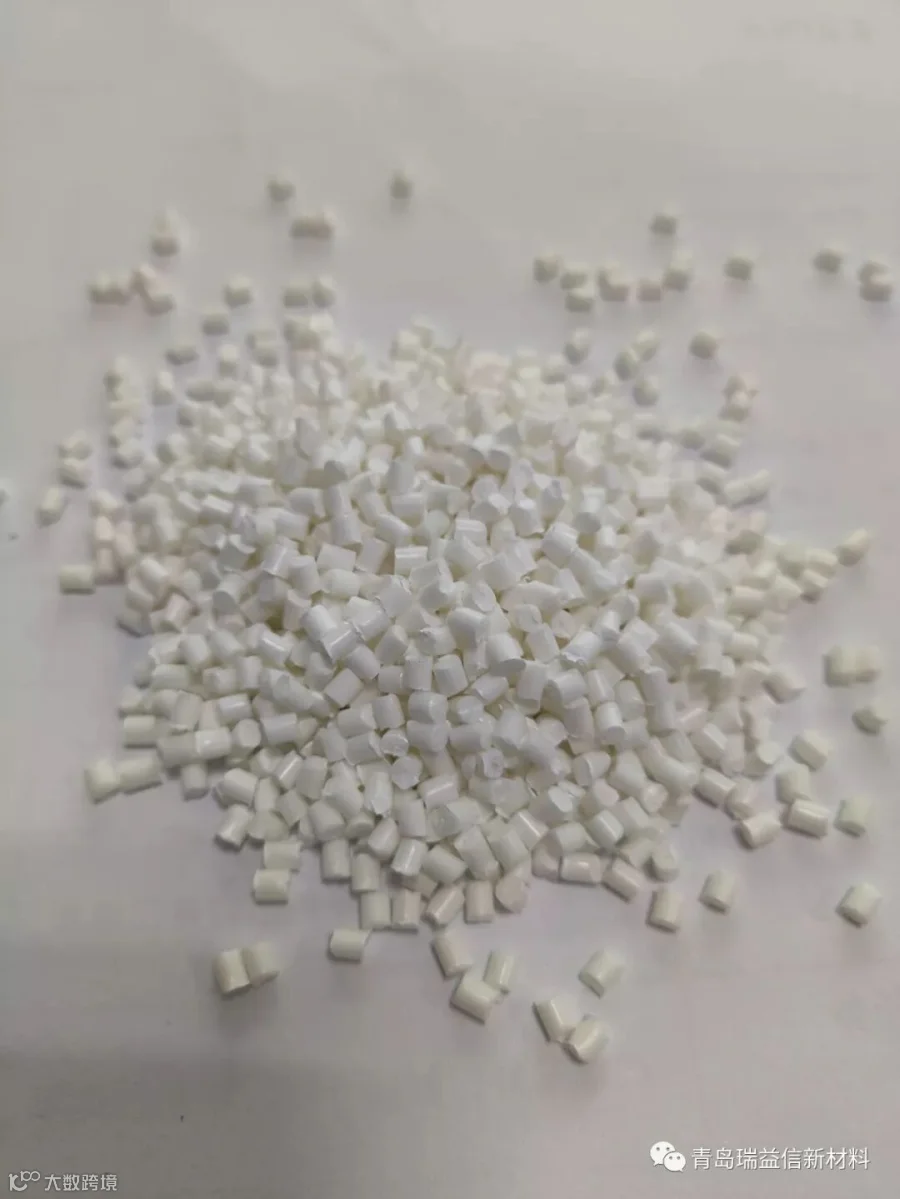

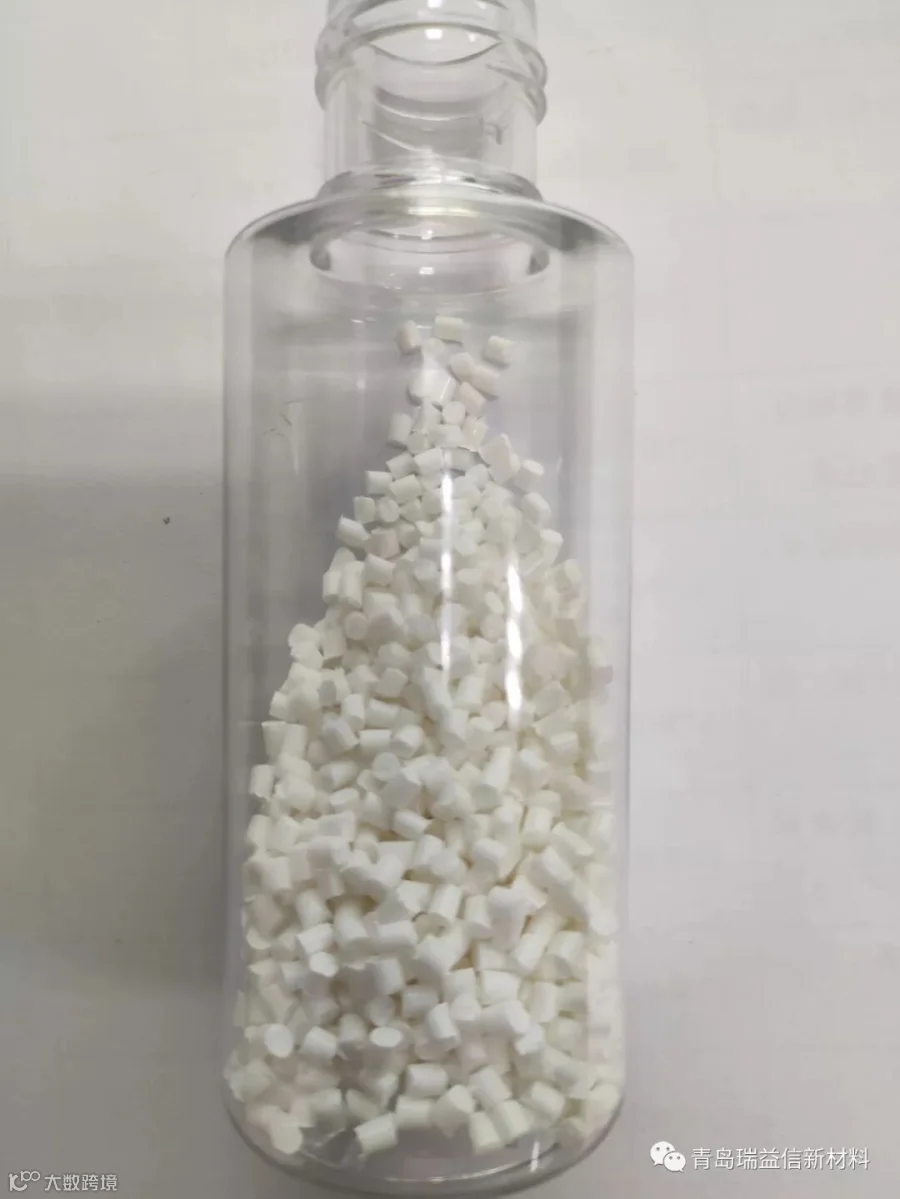

200FG-FR66008 阻燃尼龙， MCA无卤阻燃非增强尼龙66
200FG-FR66008是一种环保型阻燃尼龙产品，高流动性、高韧性、高耐温、易成型、高韧性、高韧性、高CTI、耐电弧。
200FG-FR66008可以广泛的运用于汽车、电子电气、电子零部件等领域；电子连接器、接线端子、电气开关断路器配件MCB.
200FG-FR66008具有较高的结晶速率，较高的流动性，大幅度提高注塑加工效率、缩短加工周期，
特点：
1.MCA无卤环保阻燃；
2.阻燃等级：UL94-V0, 离火自熄，非滴落熄灭；
3.灼热丝试验：750℃，全程不起燃；
4.高温不析出，不黄变；
5.超高速注塑不粘模。
注塑加工工艺 |
|||
工艺管控项目 |
典型值 Start Point |
范围 Range |
|
熔体温度 Melt Temp. |
275℃ |
260~285℃ |
|
料筒温度 Barrel Zone Temp. |
后段, Rear |
270℃ |
260~275℃ |
中段, Center |
275℃ |
265~280℃ |
|
前段, Front |
285℃ |
275~285℃ |
|
模具温度 Mold Temp. |
100℃ |
100~120℃ |
|
加工温度上限 Processing Temp. Limit |
300℃ |
||
注塑速度 Injection Speed |
高 |
||
背压 Back Pressure |
＜3MPa |
||
预干燥 Pre-Dry Requirements |
90~110℃,5~10hr |
||
性能 |
测试标准 |
测试条件 |
国际单位 |
典型值 |
Properties |
ISO |
Test Condition |
S.I. Units |
Typical Values |
机械性能 Mechanical |
||||
拉伸强度 Tensile Strength |
ISO527 |
20mm/min |
MPa |
72 |
伸长率 Elongation at break |
ISO527 |
20mm/min |
% |
12 |
弯曲强度 Flexural Strength |
ISO178 |
2mm/min |
MPa |
100 |
弯曲模量 Flexural Modulus |
ISO178 |
2mm/min |
MPa |
2850 |
简支梁缺口冲击强度 Notched Impact Strength |
ISO179 |
3.2mm, 23℃ |
KJ/M2 |
11 |
简支梁无缺口冲击强度 Un-notched Impact Strength |
3.2mm, 23℃ |
KJ/M2 |
70 |
|
洛氏硬度 Rockwell Hardness |
ISO2239 |
R-Scale |
- |
HHR |
热 性 能 Thermal |
||||
热变形温度Heat Distortion Temp. |
ISO75 |
0.45MPa, 64mm |
℃ |
165 |
1.8MPa, 64mm |
℃ |
155 |
||
熔点 Melting Point |
ISO11357 |
℃ |
265 |
|
电性能 Electrical |
||||
表面电阻率 Surface Resistivity |
IEC60093 |
- |
Ώ |
1.50E+16 |
体积电阻率 Volume Resistivity |
1.50E+16 |
|||
漏电起痕指数Comparative Tracking Index |
IEC60112 |
V |
250 |
|
介电损耗因子 dielectric dissipation loss factor |
IEC-60250 |
100hz |
E-4 |
63 |
介电常数dielectric constant |
IEC-60250 |
100Hz |
3.6 |
|
介电强度 Dielectric Strength |
IEC60243 |
KV/mm |
24 |
|
其 他 Others |
||||
比重 Specific Gravity |
ISO1183 |
23℃ |
g/m3 |
1.35 |
灼热丝Glow-Wire Flammability |
IEC60695-2-12 |
3.0mm |
℃ |
960 |
灼热丝Glow-Wire Ignition |
IEC60695-2-13 |
3.0mm |
℃ |
850 |
收缩率 Mold Shrinkage |
ISO62 |
23℃ |
% |
0.8-1.1 |
阻燃性 Flammability |
UL94 |
1.6mm |
Class |
V0 |
3.2mm |
Class |
V0 |
||
