金鹏串口屏常见故障排查：3个高频问题的解决方法

在工业控制、智能设备等场景中，串口屏作为人机交互的核心组件，其稳定运行直接关系到设备的操作效率与使用体验。但在实际应用中，受接线方式、环境干扰、参数设置等因素影响，串口屏难免会出现一些故障。

今天我们就针对串口屏通信类故障、显示与背光类故障、运行类故障这3个高频问题，拆解故障原因并给出对应的解决方法，帮助大家快速定位问题、恢复设备正常运行。

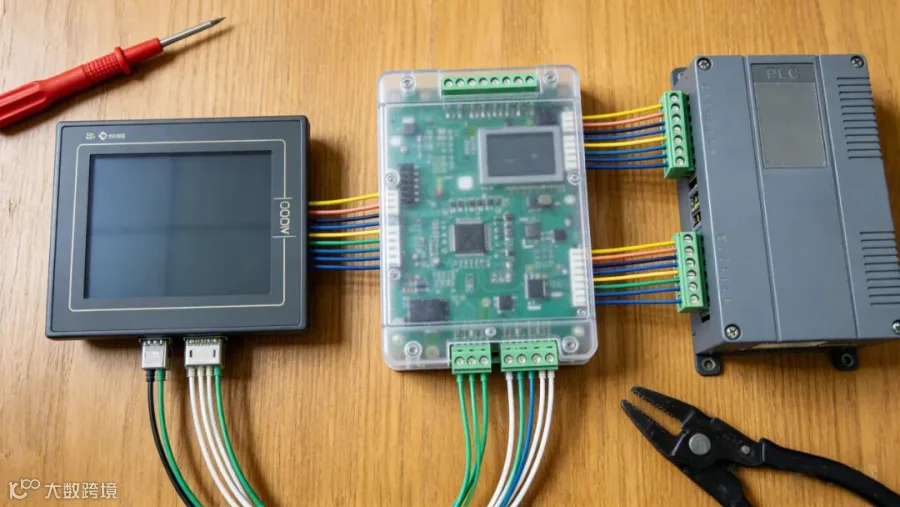

核心现象

串口屏与 PLC、单片机等主控设备无法建立连接；屏幕接收不到主控数据，显示内容不更新；下发触摸指令后，主控设备无响应。

高频原因

1. 通信参数不匹配：波特率、数据位、校验位、停止位等参数，串口屏与主控设备设置不一致。

2. 接线错误或接触不良：电源线、通信线端子松动；线材破损导致信号中断。

3. 电磁干扰：工业现场强电、变频器、电机等设备产生的电磁信号，干扰串口通信链路。

解决方法

1. 进入串口屏组态软件和主控设备编程界面，逐项核对通信参数，确保完全一致后重启双方设备。

2. 对照设备接线手册重新接线；拧紧接线端子，更换破损线材。

3. 采用屏蔽双绞线传输通信信号，将屏蔽层可靠接地；必要时加装串口隔离器。

核心现象

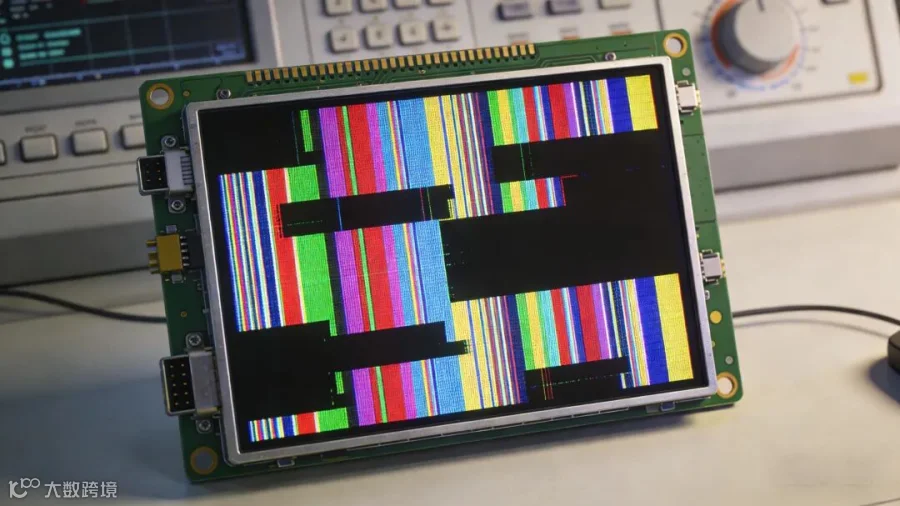

1. 显示异常：花屏、黑屏、字体模糊、显示内容残缺、画面闪烁；触摸无反应、点击位置偏移、局部触摸失效。

2. 背光故障：背光不亮、亮度忽高忽低；使用过程中背光突然熄灭，重启后短暂恢复。

高频原因

1. 软件层面：串口屏固件版本与硬件不兼容；组态文件损坏或导入错误；触摸驱动程序丢失。

2. 硬件层面：屏幕排线松动、氧化；供电电压不稳；触摸屏表面油污、灰尘覆盖，或感应层物理损坏；背光驱动板故障、LED 灯珠老化。

3. 校准层面：设备运输、振动导致触摸校准参数偏移。

解决方法

1. 软件修复：下载与串口屏型号匹配的最新固件重新刷入；导入校验无误的组态文件；重装对应型号的触摸驱动程序。

2. 硬件处理：断电后拆开设备，重新插拔并固定显示排线与背光排线；用酒精棉擦拭排线接口氧化部位；用无尘布蘸专用清洁剂清理屏幕表面；若触摸屏感应层或背光驱动板损坏，更换对应模组。

3. 供电优化：用万用表测量供电电压，确保在设备额定电压范围内；加装稳压电源，避免电压波动；

4. 触摸校准：进入串口屏校准模式，按照提示依次点击校准点，完成后保存参数并重启。

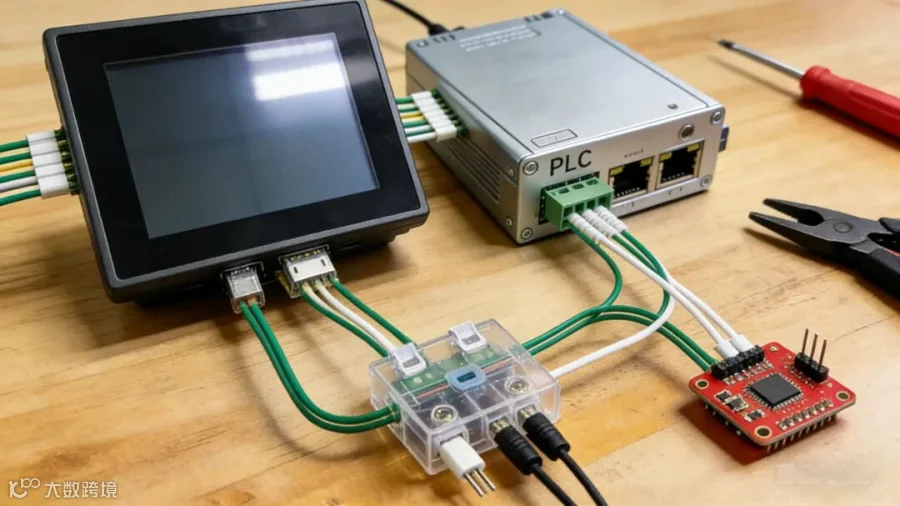

核心现象

串口屏在工作过程中突然死机，屏幕卡死无响应；频繁自动重启，无法长时间稳定运行；部分功能间歇性失灵。

高频原因

1. 供电问题：电源功率不足，无法支撑串口屏及外接负载运行；外接设备过多导致电流过载；电源故障引发供电不稳。

2. 环境因素：工业现场温度过高，超出串口屏工作温度范围，导致主板元件过热保护；潮湿环境引发电路板短路。

3. 程序问题：组态文件中逻辑设计不合理，存在死循环、复杂运算过多等问题，导致系统资源耗尽。

解决方法

1. 供电升级：更换功率匹配的电源，减少不必要的外接负载，避免电流过载；检查电源是否损坏，及时更换故障部件。

2. 环境优化：将串口屏安装在通风良好的位置，加装散热风扇或散热片，避免阳光直射；在潮湿环境中加装防潮外壳，定期检查电路板是否受潮。

3. 程序优化：打开组态软件，简化逻辑指令，删除冗余运算；优化数据传输频率，降低系统运行负荷。
