点击关注专业“改性高温尼龙“制造商服务平台
找改性高温尼龙（PPA,PA6T,PA9T）、尼龙（66,6）
微信（手机）13335082579
青岛瑞益信新材料科技有限公司
Tsingtao RYX Advanced Materials Technology Co.,Ltd
一家专业的高温尼龙制造商，为您提供更广泛的解决方案。
可燃性UL94等级是应用最广泛的塑料材料可燃性能标准。它用来评价材料在被点燃后熄灭的能力。根据燃烧速度、燃烧时间、抗滴能力以及滴珠是否燃烧可有多种评判方法。每种被测材料根据颜色或厚度都可以得到许多值。当选定某个产品的材料时，其UL等级应满足塑料零件壁部分的厚度要求。
等级介绍：
塑料阻燃等级由HB，V-2，V-1向V-0逐级递增：
HB：UL94标准中最低的阻燃等级。要求对于3到13毫米厚的样品，燃烧速度小于40毫米每分钟；小于3毫米厚的样品，燃烧速度小于70毫米每分钟；或者在100毫米的标志前熄灭。
V-2：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。可以引燃30cm下方的药棉。
V-1：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。不能引燃30cm下方的药棉。
V-0：对样品进行两次10秒的燃烧测试后，火焰在10秒内熄灭。不能有燃烧物掉下。

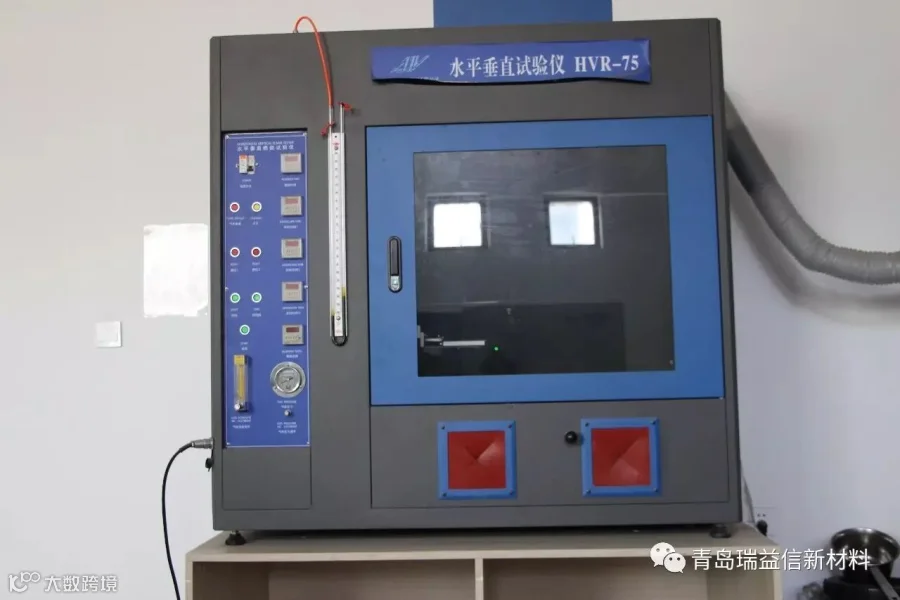

测试方法：
UL94 可燃性试验包括下述四个测试方法：
1、材料分类为UL94HB的水平燃烧测定方法。
2、材料分类为UL94V-0 ULV-1 ULV-2的垂直燃烧测试方法。
3、材料分类为UL－5V的垂直燃烧测试方法。
4、材料分类为94VT M-0、94VT M-1、94VT M-2的垂直燃烧测试方法。
标准程序
基本信息
UL94HB
样品： 5"×1/2"×厚度 （典型厚度是1/16"，1/8",1/4"）
程序：
每一厚度有三件样品要进行测试，在试验之前，先把样品置于20℃,50%RH 的条件下48小时。样品要放置在与长轴平行，与短轴成45･角的地方。每一件样品，从其一端画两条线1"和4"。
把高为1"的蓝色火焰置于样品悬空的那一端，燃烧30 秒后拿开。如果火焰拿走后样品持续燃烧，那么就要测量样品在两个宽度标记之间燃烧的时间，并且燃烧比率以每分钟多少英寸计算的。
级别要求：
94HB
A：对于厚度为0.120"到0.500"之间的样品，不能超过1.5"每分钟，大于3.0"的跨度，或者
B：对于厚度为0.120"的样品，不能超过3.0"的跨度，或者
C：在火焰没有碰到4.0"标记的时，样品就自燃。
UL94V－0，V－1，V－2
样品：5"×1/2"×厚度 （典型厚度是1/16"，1/8",1/4"）
程序：
每一厚度有总共10件样品（2套）测试。每一厚度的5件样品在23℃,50%RH的条件下放置48小时后再进行测试。每一厚度的5件样品在70℃的条件下放置7天后再进行测试。
样品垂直于长轴放置，安装。安装的时候使样品较低的一端距离燃烧管顶部3/8"把高度为3/4的蓝色火焰放在样品较低端的中心部位，燃烧10秒。
如果样品一粒粒地滴下来，这些液体就滴在样品下面的一层没有经过外科处理的棉花上，这层棉花放在样品下面12"处。
级别要求
94V－0
A：没有任何样品在测试火焰拿走之后，仍然有火苗燃烧超过10 秒。
B：对于每套5 件样品，10 次点燃后，带火苗的燃烧的总共时间不超过50 秒
C：没有任何样品一直烧到夹具上
D：没有任何样品，燃烧融化的液滴滴下点燃了下面12"处的棉花。
E：没有任何样品，在第二次移走测试火焰之后，持续发红燃烧超过30 秒。
94V－1
A：没有任何样品在测试火焰拿走之后，仍然有火苗燃烧超过30 秒。
B：对于每套5 件样品，10 次点燃后，带火苗的燃烧的总共时间不超过250 秒
C：没有任何样品一直烧到夹具上（包括有火苗的燃烧和发红的燃烧）
D：没有任何样品，燃烧融化的液滴滴下点燃了下面12"处的棉花。
E：没有任何样品，在第二次移走测试火焰之后，持续发红燃烧超过60 秒。
94V－2
A：没有任何样品在测试火焰拿走之后，仍然有火苗燃烧超过30 秒。
B：对于每套5 件样品，10 次点燃后，带火苗的燃烧的总共时间不超过250 秒
C：没有任何样品一直烧到夹具上（包括有火苗的燃烧和发红的燃烧）
D：允许样品燃烧融化的液滴滴下点燃下面12"处的棉花，但棉花燃烧时间较短。
E：没有任何样品，在第二次移走测试火焰之后，持续发红燃烧超过60 秒。
UL94－5VA 或 UL94－5VB
测试程序
根据样品测试的结果，材料应分为94－5VA 或94－5VB
测试程序如下：
没有烧穿的样品为94－5VA
烧穿的样品为94－5VB
样品： 5"×1/2"×厚度（棒） 6"×8"×厚度（板） 典型厚度为（1/16",1/8",1/4"）
棒状样品的程序（方法A）：
2 套总共10 件样品要测试。
每一厚度有5 件样品在23℃，50%RH条件下48 小时之后进行测试。
每一厚度有5 件样品在70℃条件下7 天之后进行测试。
对于棒状样品，垂直于长轴安装。
把高为5"的火苗，1/2"的内焰放在样品下端一角与垂直方向成20 角。使内焰顶端与样品接触。
火焰燃烧5 秒，移动5 秒，这个动作重复直到样品经过5 次燃烧。
级别要求：
A：没有任何样品在第5 次点燃之后持续燃烧（包括有火苗燃烧和发红燃烧）的时间超过60秒。
B：没有任何样品燃烧融化后的液滴滴下点燃下面的棉花。
平板状样品的程序（方法2）
与棒状样品表述相同：3 件样品（2 套）水平安装，火焰放在底面中心燃烧。
青岛瑞益信性材料科技有限公司：
主营改性高温尼龙，尼龙66，尼龙6

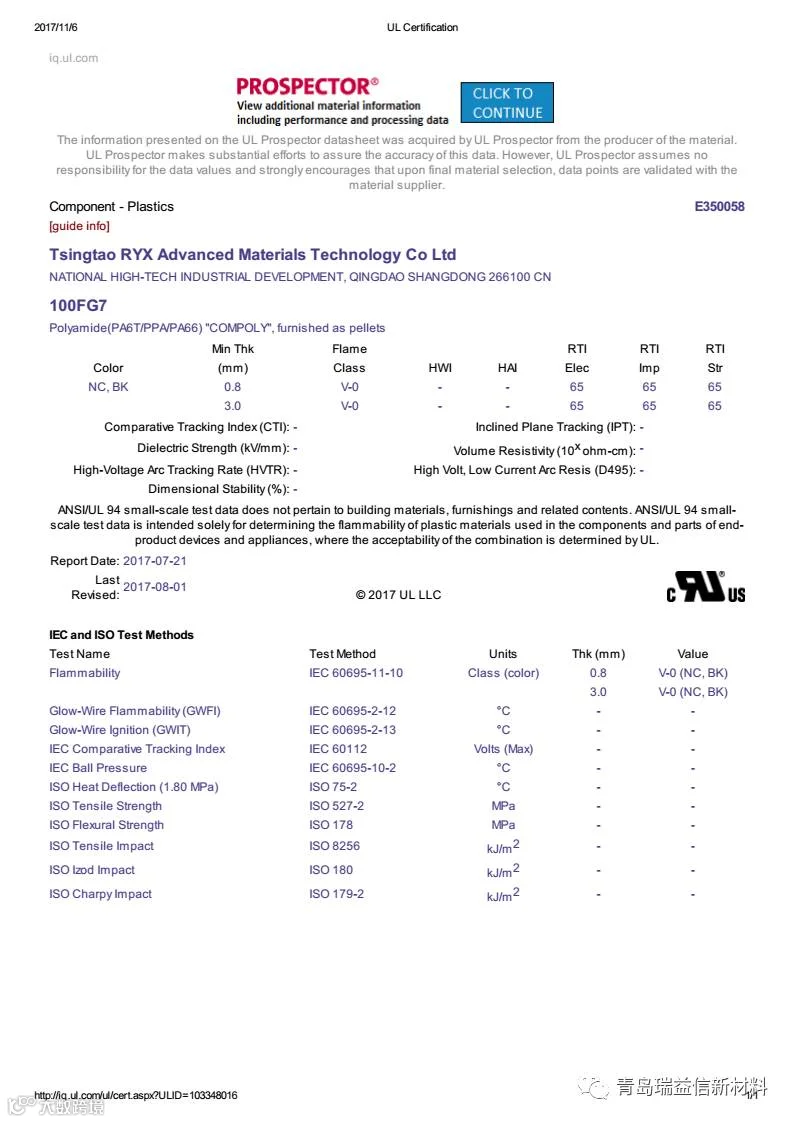

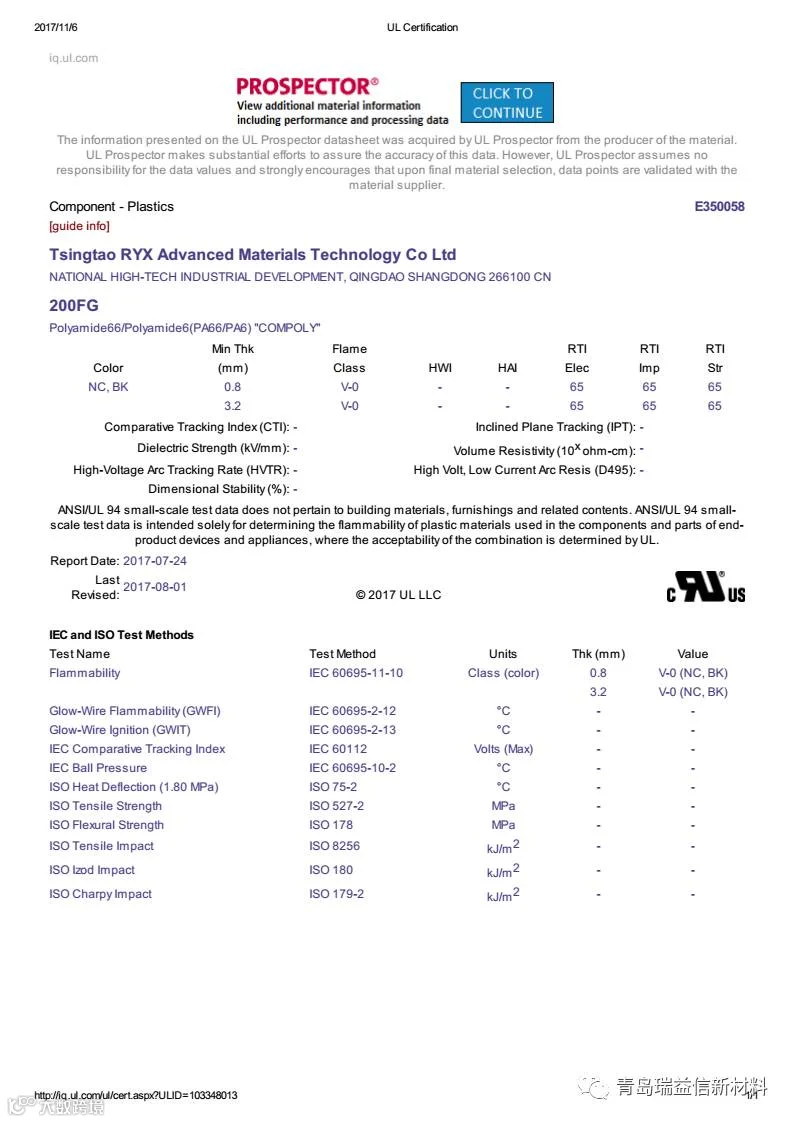

阻燃高温尼龙100FG7，尼龙200FG 为ul94 V0 黄卡认证产品。
点击扫描。识别关注 企业微信公众号， 竭诚为你服务！
