BJ8M003A
BJ8M003A是一款基于RISC 结构单芯片 8位MCU，内置 4K×16 位 MTP 程序存储器。其采用先进的 CMOS 工艺制造，具有低功耗特性和低工作电压能力。
是一款集成了Timer/Counter/PWM/ADC等功能的通用 MCU。BJ8M003A的工作温度范围为-40℃~125℃ ，工作电压范围 2.0V~5.5V。
BJ8M003A提供IDLE和STOP（低至1.2uA） 2种低功耗工作模式，可以满足不同的低功耗应用。
1资源丰富，防破解能力更强！
内核：
RISC 1T 内核 ，8 级堆栈
存储器 ：
MTP ROM：4K*16 位，可重复烧写 100 次
RAM：256*8 位
EEPROM：128 Byte，可重复烧写 10000 次
外设：
最多18个 GPIO 端口,其中2个大电流驱动口有 100mA 的高低电平驱动能力
所有引脚内部上/下拉电阻值一样，同时开启上/下拉可做 1/2 VDD 驱动 LCD
一路8位定时器、两路16位定时器
4 路 PWM，均支持互补输出和死区可配
16个外部输入通道12位ADC
4 个内置放大器（OPA）/比较器（CMP）
低电压复位（LVR）低电压检测（LVD）
脚位
存储在Flash上的程序进行读保护
启动读保护后,用户就不能再读写程序了
在烧写程序之前,需要程序调用关闭读保护.关闭读保护后,会自动清空1ash上的程序

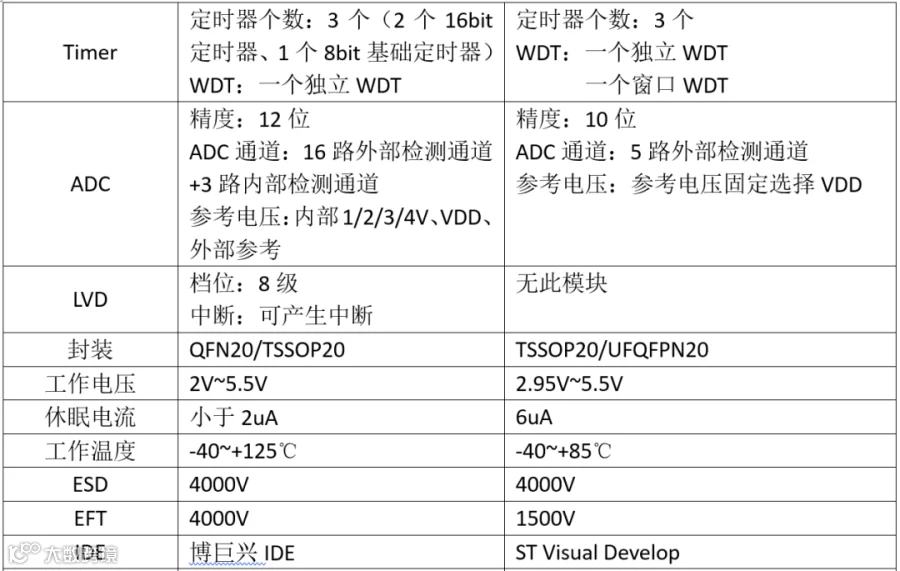

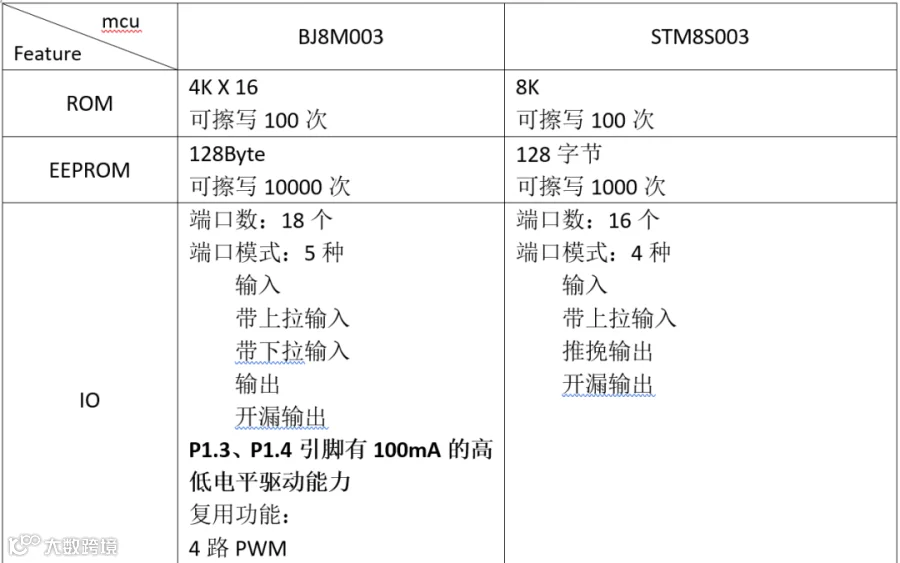

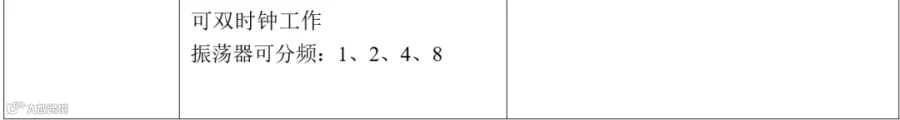

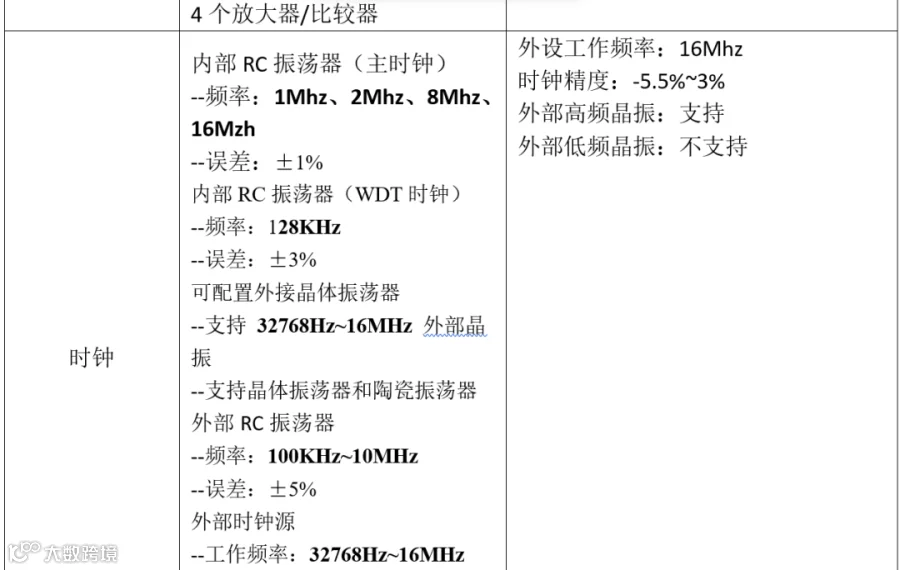

2BJ8M003 VS STM8S003资源对比

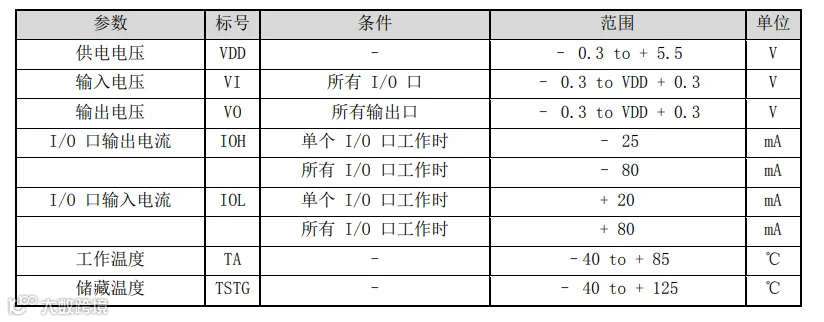

3工作温度可达125℃
电压工作范围：2.0V~5.5V
工作温度范围：-40℃ ~ +125℃
低功耗模式：STOP 模式下功耗小于 1.2uA
在休眠模式下，内部定时器、比较器、计数器和中断等控制模块的工作将被关闭，CPU几乎处于停止状态，从而减小系统功耗。
4增强功能，ESD、EFT更优
ADC 能够灵活的配置参考电压：VDD、外部参考电压输入、内部基准电压。能够配置转换时钟频 率和输入信号采样时间，以适应不同的功耗要求和传感器源阻抗要求。
定时器模块的输入为 MCK，不受烧录选项的时钟分频影响。
所有引脚均内置上拉和下拉电阻，且内部上下拉电阻一样，可做 1/2 VDD 驱动 LCD。部分引脚有 100mA 的高低电平驱动能力。
蜂鸣器（BZ）：1KHz ~8KHz 的方波。
静电放电抗扰度试验(ESD)：指静电荷在不同电位实体之间的突然传输，由靠近接触或电场感应引起。其特征是在短时间内产生高电流。
电快速瞬变脉冲群抗扰度试验(EFT)：由许多快速瞬变脉冲组成的脉冲群耦合到电气和电子设备的电源端口、控制端口、信号端口和接地端口的试验，主要有瞬变的幅度值高、上升时间短、重复性高和能量较小等特点。

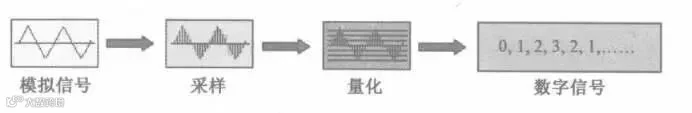

A/D采样
5封装形式

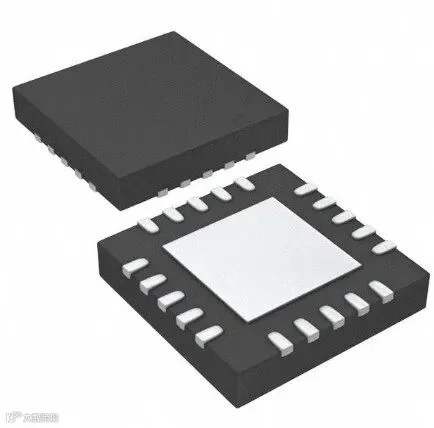

QFN封装体积小、重量轻、杰出的电性能和热性能，这种封装特别适合任何产品对尺寸、重量和性能都有的要求的应用。

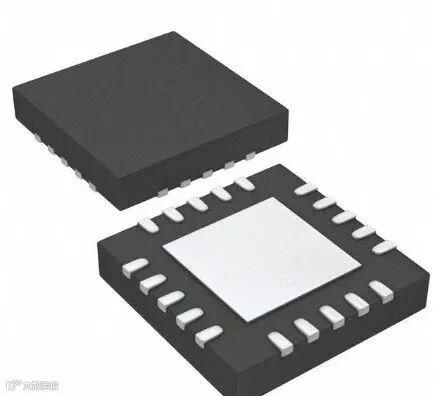

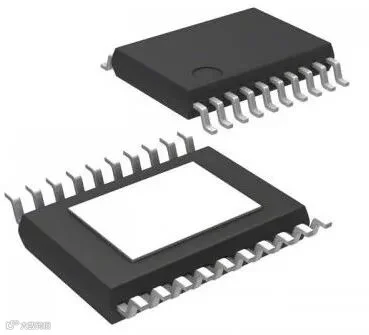

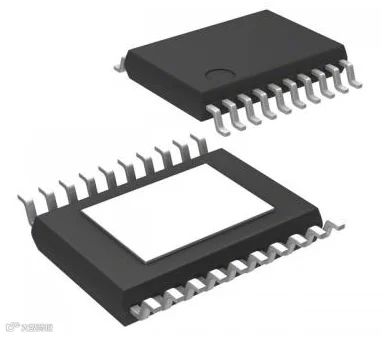

TSSOP20/QFN20

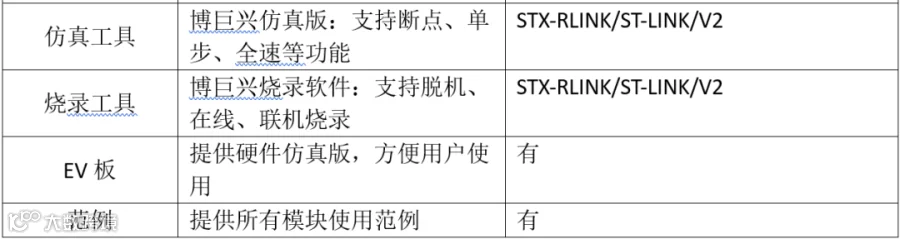

6技术支持，自主创新的开发、烧测仪器
编译环境：博巨兴IDE

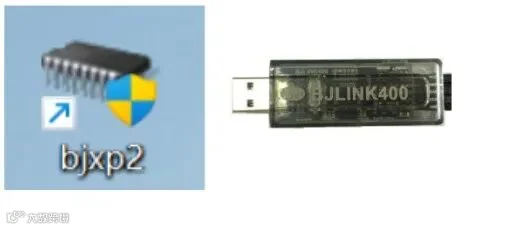

烧录软/硬件：BJLINK400/DERITE003
7样品获取
8联系方式
市场微信：
总 机：0755-26016347
