Compoly® 100AG-6T150B 是一种玻纤增强高温尼龙产品，玻纤含量35%，较高的结晶度，具有优异的长期和短期热性能，在较宽的温度范围内具有很高的强度和刚性，低吸湿性，尺寸稳定性，热膨胀系数低，与金属或金属和金类似，卓越的耐化学性。

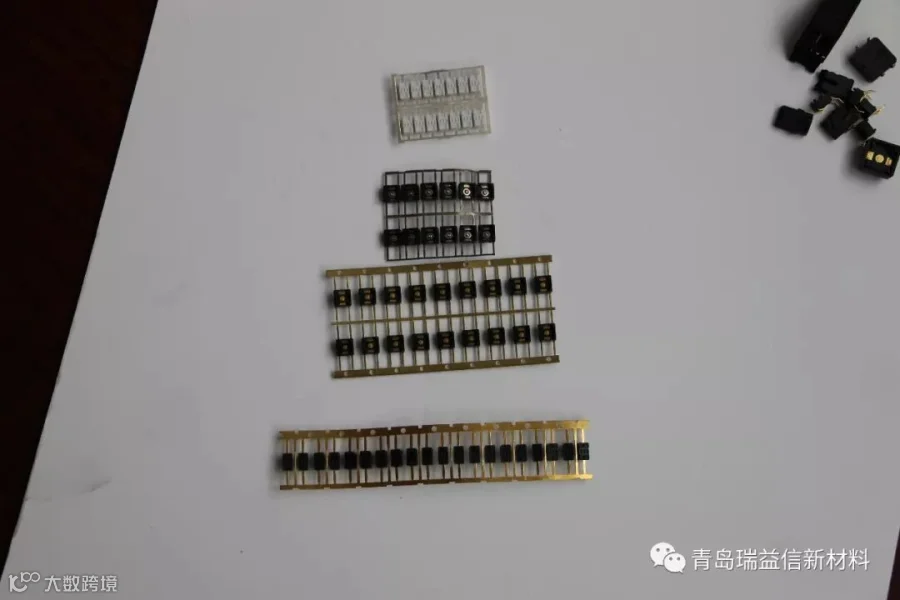

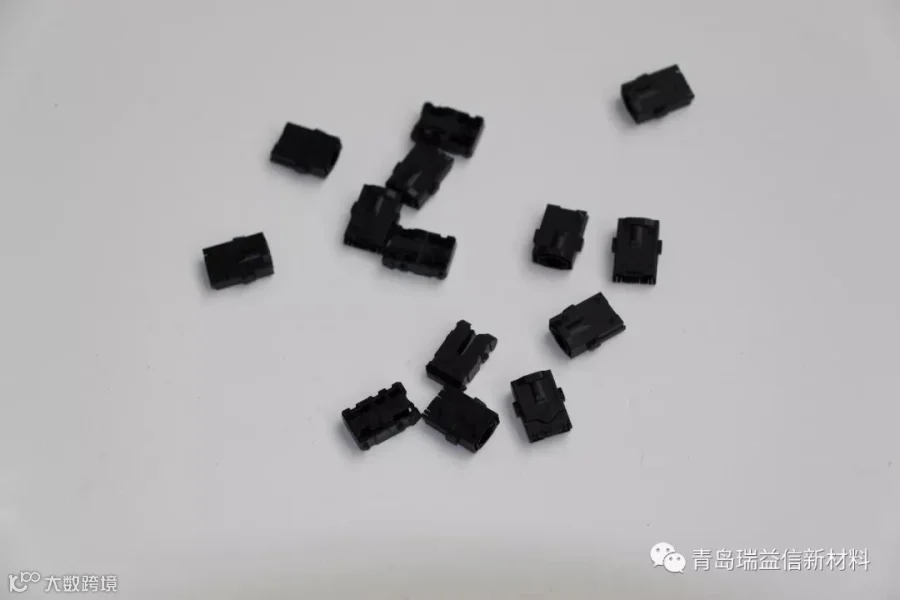

Compoly® 100AG-6T150B 可以广泛的运用于汽车、电子电气、电子零部件等领域。包括：ABS系统电机盖，发动机和齿轮箱部件、汽车进气歧管，汽车交流电机支架、废气排放控制系统、换档器底座等；连接器、插座、开关、耳机插孔、传感器、外壳和系统外壳；热水管件、滑动部件、烤炉风扇、马达端盖、电刷支架、座椅骨架、支架；
Compoly® 100AG-6T150B 具有较高的结晶速率，较高的流动性，大幅度提高注塑加工效率、缩短加工周期。
注塑加工工艺 |
|||
工艺管控项目 |
典型值 Start Point |
范围 Range |
|
熔体温度 Melt Temp. |
320℃ |
320~330℃ |
|
料筒温度 Barrel Zone Temp. |
后段, Rear |
305℃ |
305~315℃ |
中段, Center |
315℃ |
315~320℃ |
|
前段, Front |
325℃ |
315~325℃ |
|
模具温度 Mold Temp. |
100℃ |
100~120℃ |
|
加工温度上限 Processing Temp. Limit |
330℃ |
||
注塑速度 Injection Speed |
高 |
||
背压 Back Pressure |
＜3MPa |
||
预干燥 Pre-Dry Requirements |
85~110℃,3~8hr |
||
性能 |
测试标准 |
测试条件 |
国际单位 |
典型值 |
Properties |
ISO |
Test Condition |
S.I. Units |
Typical Values |
机械性能 Mechanical |
||||
拉伸强度 Tensile Strength |
ISO527 |
20mm/min |
MPa |
125 |
伸长率 Elongation at break |
ISO527 |
20mm/min |
% |
2.0 |
弯曲强度 Flexural Strength |
ISO178 |
2mm/min |
MPa |
235 |
弯曲模量 Flexural Modulus |
ISO178 |
2mm/min |
MPa |
8500 |
简支梁缺口冲击强度 Notched Impact Strength |
ISO179 |
3.2mm, 23℃ |
KJ/M2 |
9.5 |
简支梁无缺口冲击强度 Un-notched Impact Strength |
3.2mm, 23℃ |
KJ/M2 |
45 |
|
洛氏硬度 Rockwell Hardness |
ISO2239 |
R-Scale |
- |
HHR |
热 性 能 Thermal |
||||
热变形温度Heat Distortion Temp. |
ISO75 |
0.45MPa, 64mm |
℃ |
290 |
1.8MPa, 64mm |
℃ |
280 |
||
熔点 Melting Point |
ISO11357 |
℃ |
320 |
|
电性能 Electrical |
||||
表面电阻率 Surface Resistivity |
IEC60093 |
- |
Ώ |
1.50E+16 |
体积电阻率 Volume Resistivity |
1.50E+16 |
|||
漏电起痕指数Comparative Tracking Index |
IEC60112 |
V |
600 |
|
介电损耗因子 dielectric dissipation loss factor |
IEC-60250 |
100hz |
E-4 |
63 |
介电常数dielectric constant |
IEC-60250 |
100Hz |
3.6 |
|
介电强度 Dielectric Strength |
IEC60243 |
KV/mm |
24 |
|
其 他 Others |
||||
比重 Specific Gravity |
ISO1183 |
23℃ |
g/m3 |
1.45 |
燃烧残余 combustion residues |
ISO1172 |
% |
35 |
|
灼热丝Glow-Wire Flammability |
IEC60695-2-12 |
3.0mm |
℃ |
/ |
灼热丝Glow-Wire Ignition |
IEC60695-2-13 |
3.0mm |
℃ |
/ |
收缩率 Mold Shrinkage |
ISO62 |
23℃ |
% |
0.3-0.5 |
阻燃性 Flammability |
UL94 |
1.6mm |
Class |
HB |
3.2mm |
Class |
HB |
||
