第一章环境点位确定
1.1环境描述
应用背景：水库库容1088.4万立方米，属3等中型工程，工程建设工期3年。水库枢纽主要由大坝、溢洪道和导流放水洞等组成，最大坝高50.58米，坝顶长278米，大坝防洪标准采用50年一遇洪水设计。该工程主要任务是以农业灌溉为主，兼顾改善河道内生态环境，水库建成后可有效改善东河灌区工农业及生活用水条件，控制总灌溉面积7.91万亩，其中改善农业灌溉面积2.94万亩、新增水浇地面积3.78万亩、新增林地灌溉面积1.19万亩。
鉴于该项目受控面积大，布线不现实，采用太阳能监控无线传输
第二章解决方案

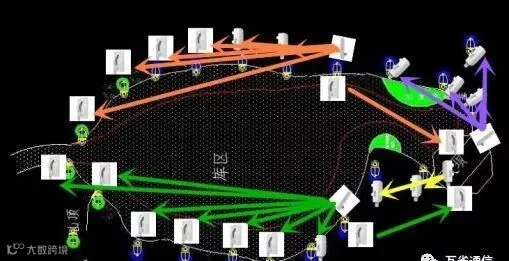

2.1解决方案拓扑图
传输方式采用点对多点，点对点传输。
有3组主发射，分别为1对7,1对6,1对4，最后分别用一对大功率网桥回传
2.2设备清单
我们提供产品为无线网桥
设备参数
主发射端
产品定义：5.8G室外型无线网桥/无线AP（传输7公里）
硬件参数：采用高通芯片，无线标准802.11a/n，300M理论带宽，采用IPOLL私有传输协议；内置18dbi双极化天线，水平角度90，垂直角度90；IP67防水等级；支持12-24V POE供电；最大功率29dbm；支持功率、频率自动调整，支持天线校准、频谱分析等工具。
工作环境：（温度：温度-40℃～+65℃，湿度：湿度0%～90%）。
接收端设备
产品定义：5.8G室外型无线网桥/无线CPE（点对点传输10公里）
硬件参数：采用高通芯片，无线标准802.11a/n，300M理论带宽，采用IPOLL私有传输协议；内置18dbi双极化天线，水平角度30，垂直角度30；IP67防水等级；支持12-24V POE供电；最大功率29dbm；支持功率、频率自动调整，支持天线校准、频谱分析等工具。
工作环境：（温度：温度-40℃～+65℃，湿度：湿度0%～90%）。
产品定义：5.8G室外型无线网桥/无线CPE（点对点传输3公里）
硬件参数：采用高通芯片，无线标准802.11a/n，300M理论带宽，采用IPOLL私有传输协议；内置15dbi双极化天线，水平角度45，垂直角度45；IP67防水等级；支持12-24V POE供电；最大功率29dbm；支持功率、频率自动调整，支持天线校准、频谱分析等工具。
工作环境：（温度：温度-40℃～+65℃，湿度：湿度0%～90%）。

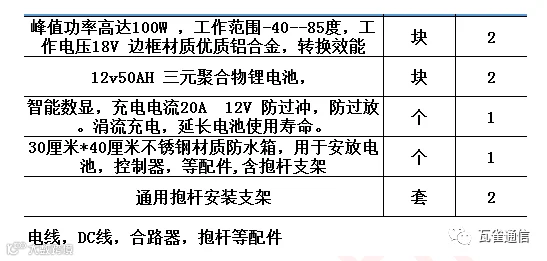

太阳能设备详情单（一个球机带一个网桥带2个阴雨天）
太阳能安装要求
太阳能发电系统安装注意事项有：
1、电池板阵列需要考虑安装方位角、倾斜角。安装方式是对地平面45度左右，阳光照射时间越长越好。
2、电池板之间需避免遮挡。包括周边建筑物(电线杆，房屋檐角等)。
3、支架放置稳定性和牢固性。
4、建造系统地点必须开阔，在安装太阳能电池方阵处不得有高大建筑物或其它东西挡住阳光。
太阳能板的固定角度安装：
1. 方位角
倾斜度45度以上，还有就是建议你给太阳能电池板安装到和东西方向夹角45度至60度，这样的话日照时间最长。
太阳能板安装角度：45度。不能直接照射
光伏板组件是一种暴露在阳光下便会集热，将光能转换为直流电的发电装置，由几乎全部以半导体物料(例如硅)制成的薄身固体光伏电池组成。由于没有活动的部分，故可以长时间操作而不会导致任何损耗。简单的光伏电池可为手表及计算机提供能源，较复杂的光伏系统可为房屋提供照明，并为电网供电。

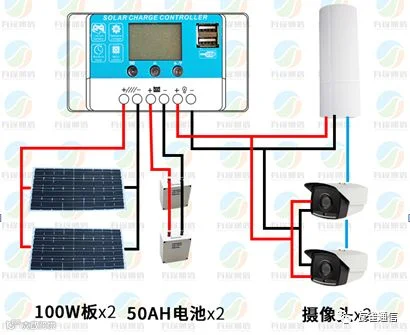

太阳能连接顺序
第三章网桥工程实施
监控工程实施注意事项
（1） 安装高度、角度
建议客户安装多度高于建筑物，不允许有大型遮挡。
安装水平角度 在正可能正对主发射设备。

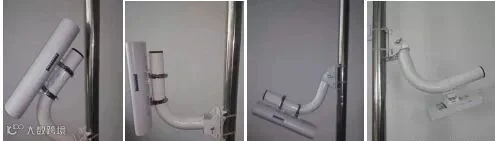

建议使用网桥专用支架进行安装和调试角度。如下图支架安装
网桥支架使用方法
（2）防水

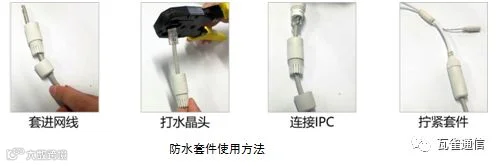

安装网桥时，需要对网桥的网线接口进行防水处理，避免雨水腐蚀连接件，以及避免水汽顺着线管进入网桥的内部。使用标准的防水套件对网线接口进行处理，详细的过程如下：
（3）电源连接网桥方法

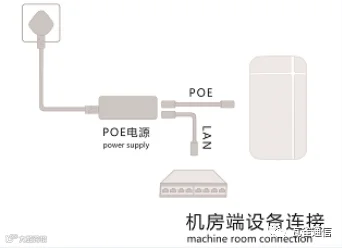

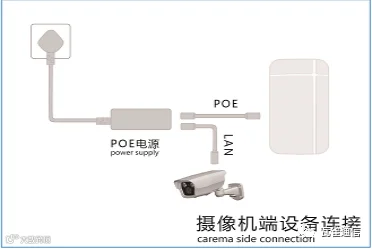

网桥一般采用POE供电方式,接线如下图所示：
如果网桥采用电源供电，除了在网络接口处安装防水套件之外，还建议将电源接口处使用防水胶布包裹起来。（建议将电源放到弱点防水箱里面）
（4）使用网线方法

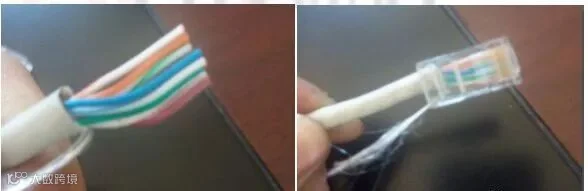

使用8新网线，建议国标线材。线材接线如下所示（采用568B）：
确实测好网线是否正常通断，以免造成二次返工。
（5）其他注意事项
1、在屋檐下安装网桥，需要避开房檐淋水，避免造成在低温环境下结冰影响网桥的信号；
网桥的使用环境温度需要符合安装环境温度要求，例如在极高温环境（如烘烤炉、炼钢炉等环境）需要选择专用摄像机；
2、选择品牌质量可靠的网线和水晶头；
3、网线打线时需要注意使用568A或568B打线标准；
4、对交换机的接入网线进行梳理，并打上标签，记录清楚连接的设备；
5、连接网络的时候，需要注意避免交换机或线路环路；
6、规模较大的网络，建议使用IP地址规划软件为IPC规划合理的IP地址；

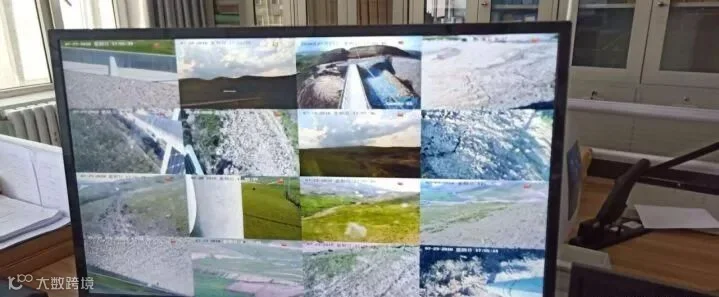

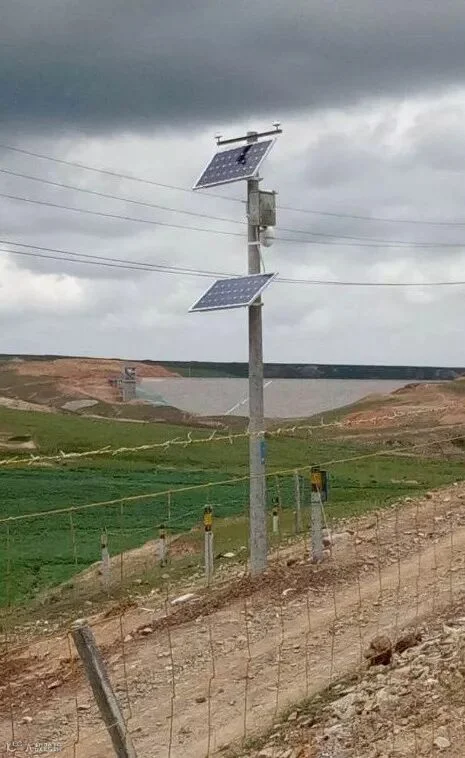

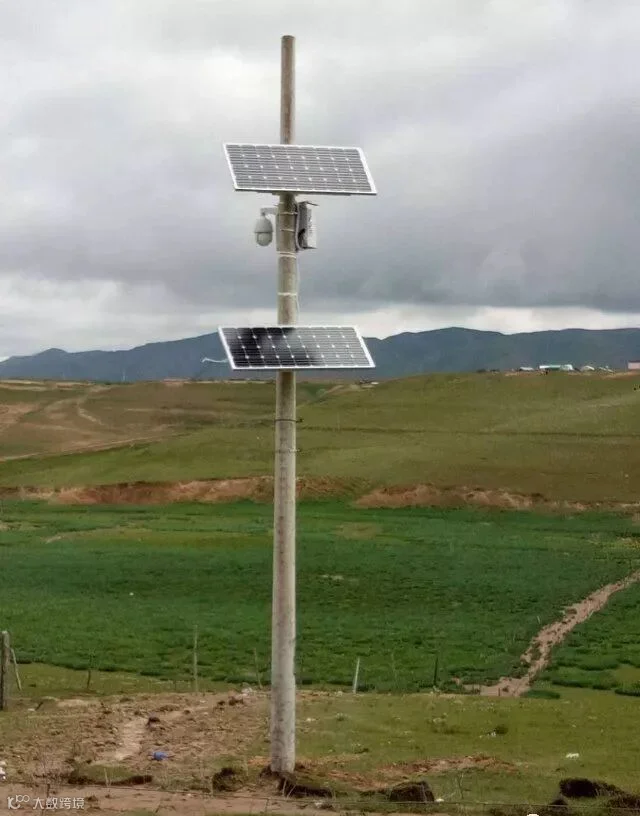

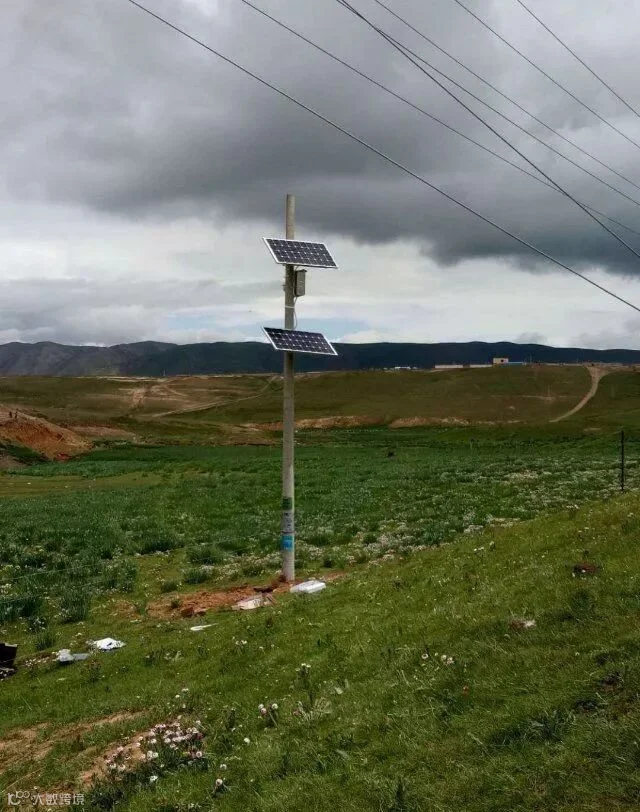

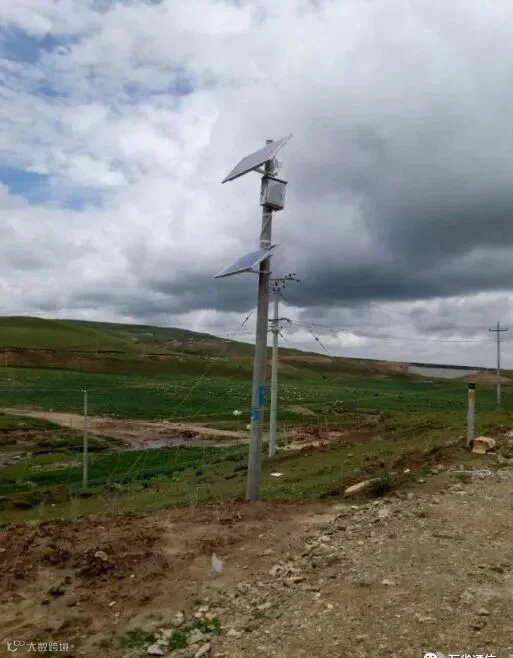

现场图片
