一、系统架构

二、主要设备

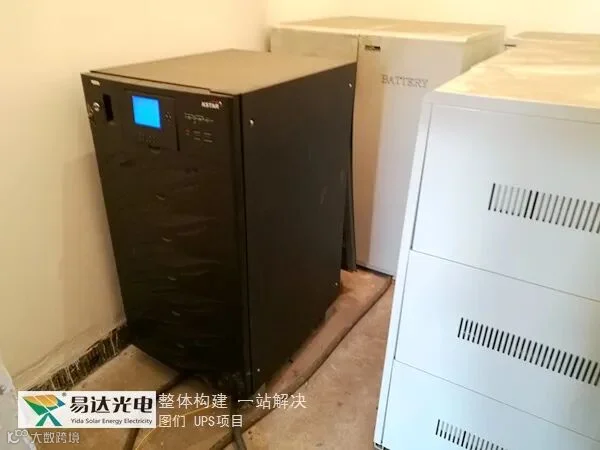

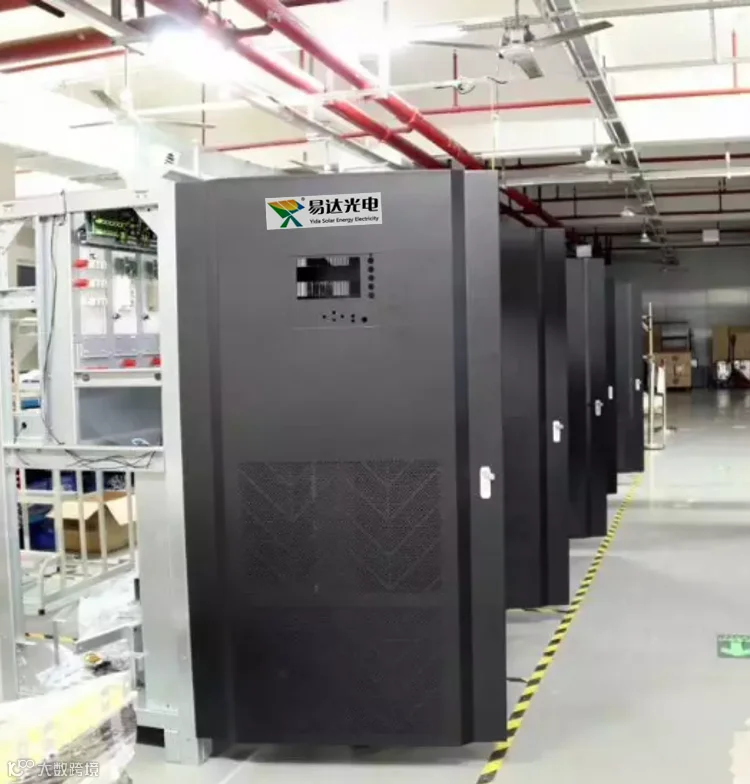

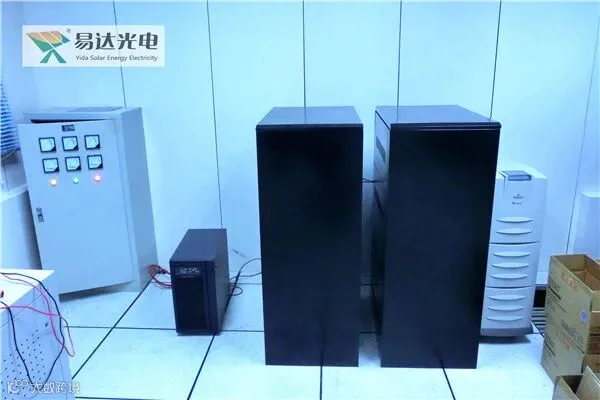

1.UPS主机

• 类型：选用高可靠性的UPS产品，如艾默生Hipulse系列12脉冲整流UPS。

• 容量：根据机房负载需求配置，如每台UPS容量为300kVA，多台并联使用。

• 特点：高输入功率因数（>0.92）、强抗输出过载能力、优异的并机输出特性等。

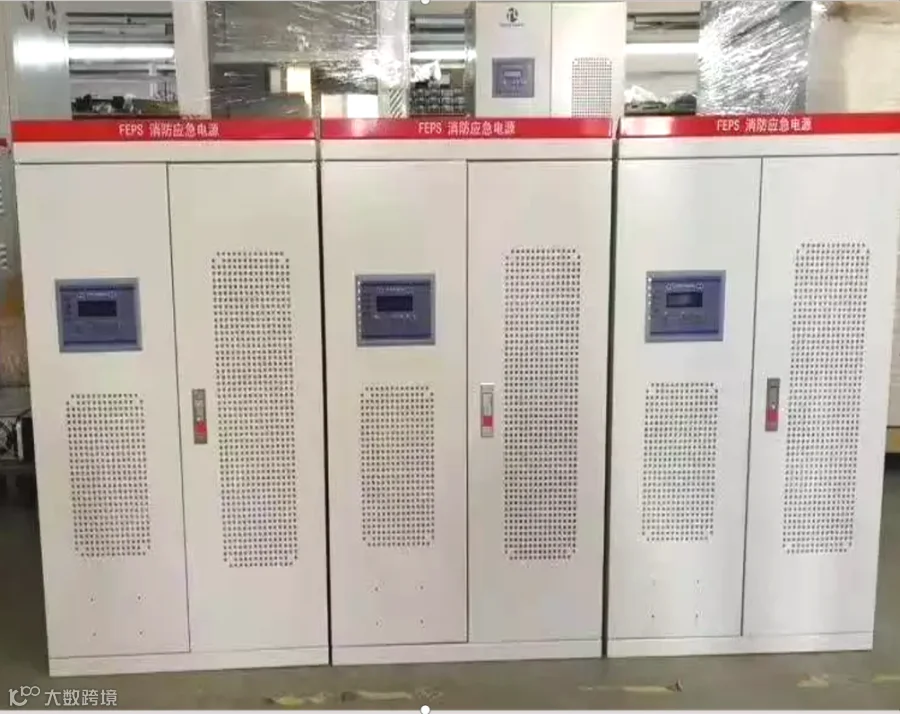

2.配电柜

• 类型：配置综合配电一体柜和智能列头柜。

• 要求：

     （1）采用知名品牌低压断路器，符合国家强制性认证要求。

     （2）柜体采用冷轧钢板，框架及内层隔板采用镀锌板，厚度标准为2.0mm。

     （3） 防护等级至少IP20，能够正面或背面维护。

     （4） 配置防雷器，具有防雷器故障报警功能。

3.电池组

• 类型：选用高性能的阀控式密封铅酸电池，如GNB 1000AH/2V电池。

• 数量：根据UPS主机容量和后备时间要求配置，如每台UPS配置192节电池。

• 管理系统：采用完善的电池管理系统，包括二阶分级调控的电池充电限流技术、微处理器监测技术等。

4.静态转换开关（STS）

• 作用：实现两个同步三相交流电源之间的不间断（5ms）转换。

• 特点：固态、三极、双位转换开关，严格互锁，确保电源切换过程中的负载安全。






三、系统配置

1.双母线或N+X冗余设计

• 系统由多套UPS并联组成，每套UPS独立供电给不同的母线或负载。

• 当其中一套UPS故障时，另一套UPS可自动接管其负载，确保供电不中断。

2.并机调控系统

• 设有频率母线和电流母线，分别精密调控各台UPS对市电的同步跟踪相位关系和均流输出特性。

• 配置灵敏的“环流监测”电路，确保并机系统的稳定性和可靠性。

3.负载分配与保护

• 通过配电柜和智能列头柜将UPS输出的电力分配给不同的负载设备。

• 负载设备根据重要性和优先级进行分配，确保关键设备在电源故障时优先得到保护。

四、运维管理

1.监控系统

• 配备动环监控系统，实时监测UPS、配电柜、电池组等设备的运行状态和参数。

• 及时发现并处理潜在故障，确保系统稳定运行。

2.维护保养

• 定期对UPS、电池组等设备进行检查、清洁和保养。

• 定期进行电池放电测试，确保电池性能良好。

3.应急预案

• 制定详细的应急预案，包括电源故障处理流程、设备故障处理流程等。

• 定期进行应急演练，提高运维人员的应急处理能力。
