光伏专用线缆规格说明书
一、产品说明
应用于太阳能电池及相关产品的布线，连接，特别适合在户外工程中使用。耐阳光照射、抗老化、寿命久，便于安装，可有效节省空间。产品使用低烟无卤材质，阻燃等级更高、更安全。

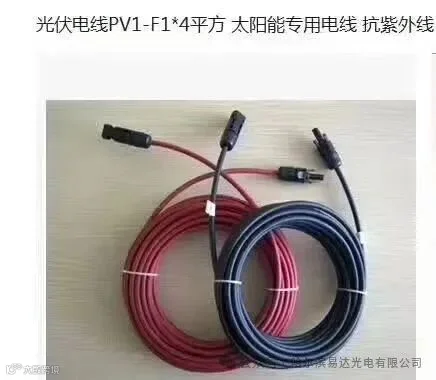

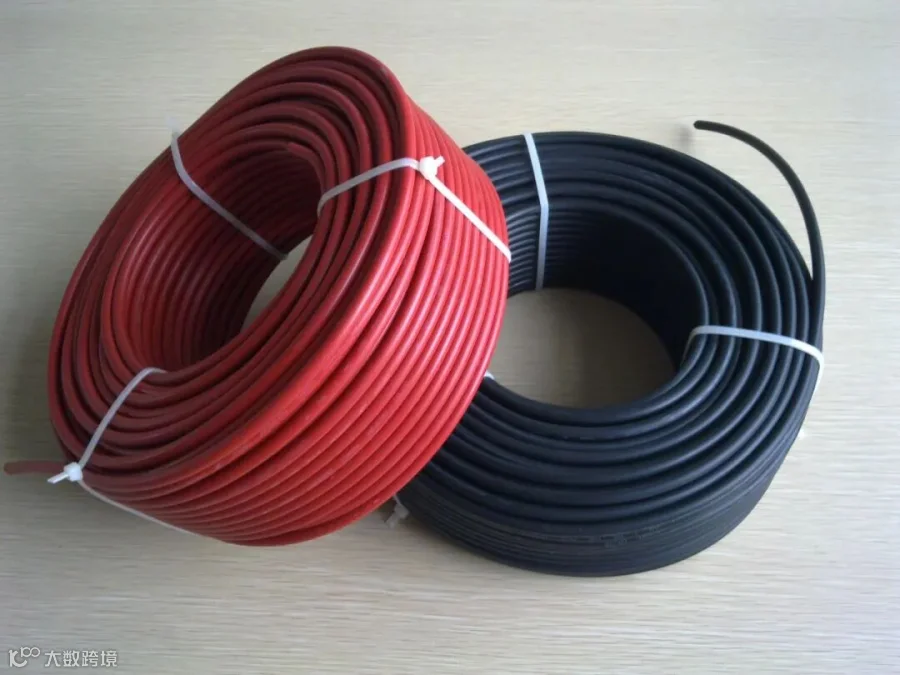

二、产品图片

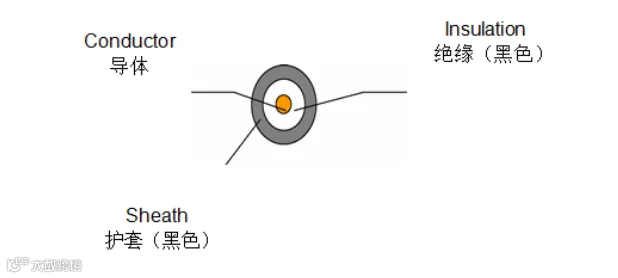

三、产品构造
四、产品标准
Standard: TŰV 2 PfG 1169 08.2007
证书号:File No: R50275081
五、产品技术规格
项目 |
技术指标 |
|||||
预期适用时间 |
25年 |
|||||
导体材料 |
镀锡铜丝 |
|||||
绝缘厚度 |
0.7±0.10mm |
|||||
护套厚度 |
0.8±0.10mm |
|||||
额定火焰 |
IEC60332-1 |
|||||
环境温度 |
（-40~+90℃） |
|||||
绝缘材料 |
XLPE 交联聚烯烃 |
|||||
护套材料 |
XLPE 交联聚烯烃 |
|||||
试验电压 |
6.5A.C.kv/5min |
|||||
标准 |
TUV 2Pfg 1169 08.2007 |
|||||
额定电压 |
AC Uo/U0.6~1.0KV , DC1.8KV |
|||||
导体标称截面 |
1×1.5mm² |
1×2.5mm² |
1×4.0mm² |
1×6.0mm² |
1×10mm² |
1×16mm² |
导体构成 |
30*0.25mm |
50*0.25mm |
56*0.3mm |
84*0.3mm |
82*0.4mm |
128*0.4mm |
护套直径 |
4.8±0.1mm |
5.2±0.1mm |
6.15±0.1mm |
7.0±0.1mm |
8.5±0.1mm |
10.2±0.1mm |
电缆近似重量 |
35kg/km |
50kg/km |
70kg/km |
95kg/km |
155kg/km |
233kg/km |
20摄氏度导体电阻 |
13.5Ω/km |
8.21Ω/km |
5.09Ω/km |
3.39Ω/km |
1.95Ω/km |
1.24Ω/km |
六、产品特点
Ø环境温度-40~90℃
Ø导体最高温度120℃
Ø交联聚烯烃材料在高温下不会融化
Ø结构紧密 柔韧易弯曲
Ø阻燃性，通过火焰测试单一垂直绝缘电线
Ø耐热、抗冷、不易磨损、抗紫外线、抗臭氧不宜水解
Ø非常高的机械强度和良好的抗水性、抗石油和化学物品性能
七、注意事项
Ø易达光电电缆产品接受网络订购，常规250米/卷，2卷/纸箱。其它包装方法请电话联系客户经理。
Ø纸箱尺寸：42*42*22 CM , 26KG/箱
Ø运费由买方支付。
Ø易达光电接受1.5mm2-200mm2 光伏电缆的订制。
