光伏停车场充电桩是一种将光伏发电与电动汽车充电相结合的绿色能源解决方案，通过在停车场上方或周边安装太阳能光伏板，为充电桩提供清洁电力，实现 “自发自用、余电上网” 或 “离网独立供电”，尤其适用于新能源汽车普及场景下的停车场节能改造。以下从系统构成、工作原理、优势、设计要点及应用场景等方面详细介绍：
一、系统核心构成
光伏停车场充电桩系统由光伏发电模块、充电模块、储能与控制模块及辅助设施组成，各部分协同实现能源转化与充电服务：
1. 光伏发电模块（核心发电单元）
太阳能光伏板
-

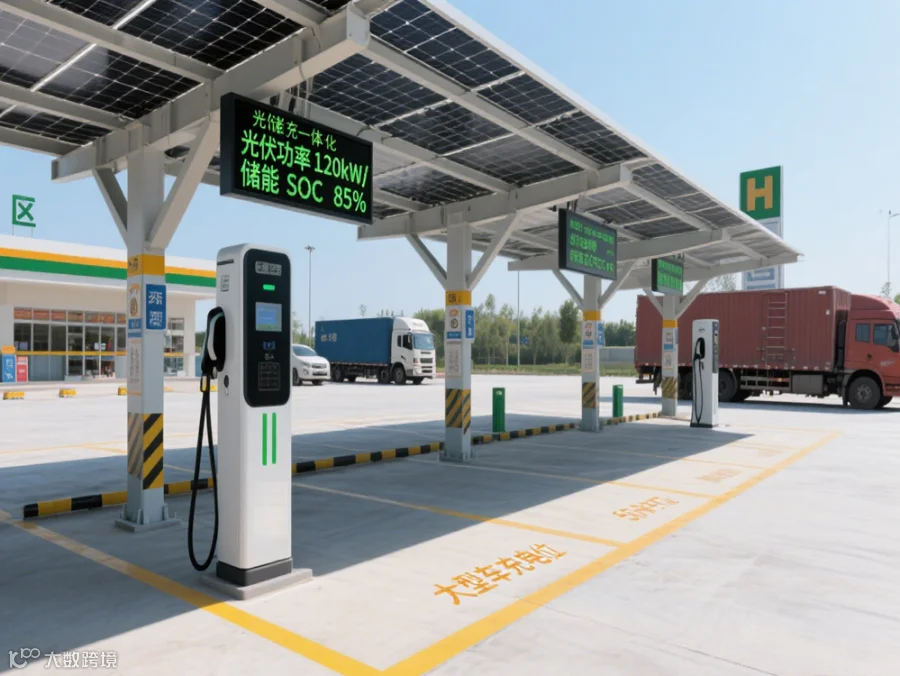

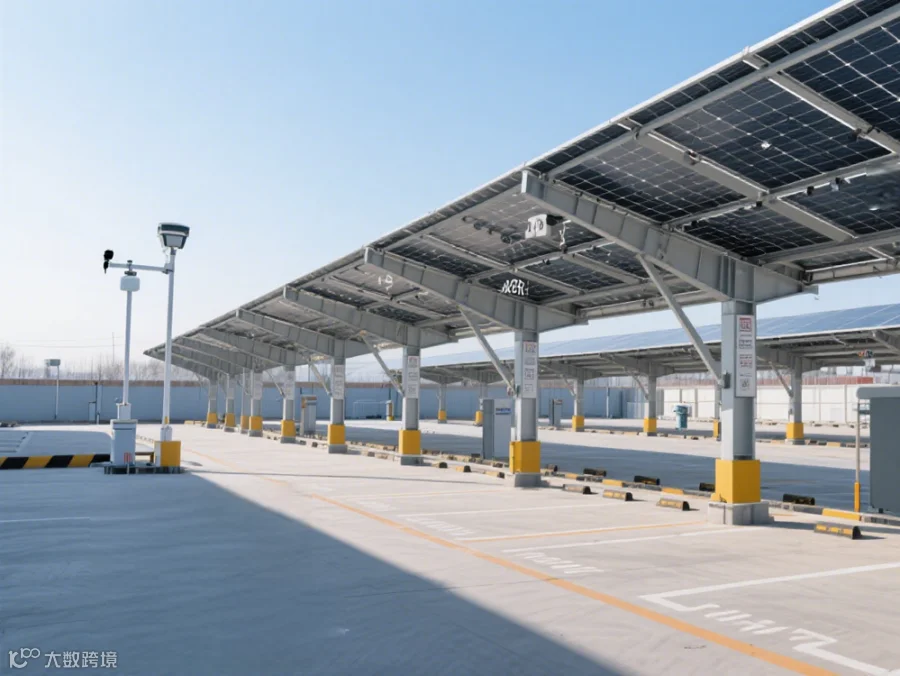

停车场顶棚式：覆盖在停车位上方，兼顾遮阳挡雨功能（最常见，需设计承重支架）； -

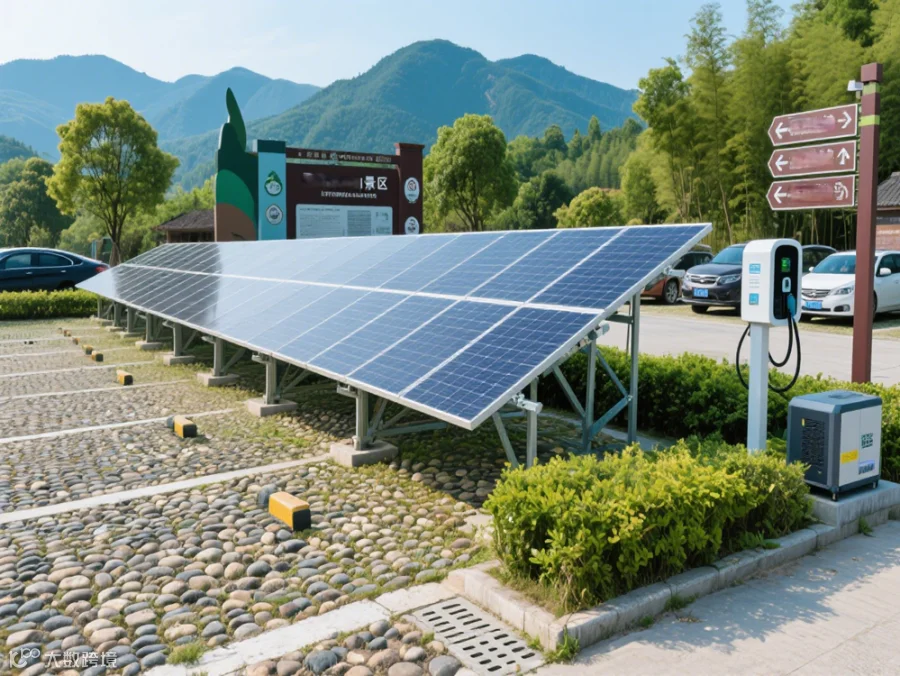

地面支架式：安装在停车场空闲区域（如绿化带、边角地）； -
建筑一体化：结合停车场周边建筑物屋顶、墙面安装。 -
功能：将太阳光能转化为直流电，是系统的 “电力来源”。 -
类型：多晶硅（成本低）、单晶硅（转换效率高，18%-24%）或薄膜光伏板（柔性，适配曲面安装），功率根据充电桩容量和停车场面积选择（单块板功率 300W-550W）。 -
安装方式： 光伏支架与汇流箱
-
支架：需抗风、抗腐蚀（材质可选铝合金或镀锌钢），倾斜角度根据当地纬度优化（如北纬 30° 地区约 30°）； -
汇流箱：将多块光伏板的直流电汇总，减少线路损耗，具备防雷、过流保护功能。
2. 充电模块（核心服务单元）
充电桩主体
-
类型：直流快充桩（功率 60kW-200kW，适配新能源汽车快速补能）或交流慢充桩（功率 6kW-11kW，适合长时间停车充电），可支持单枪或多枪充电。 -
功能：具备充电接口（国标 GB/T 20234）、人机交互屏（显示充电状态、费用）、支付系统（扫码 / 刷卡）及通信模块（联网上传数据）。 充电控制器
-
协调光伏电力、电网电力与储能系统的分配，优先使用光伏自发电力，不足时从电网补充（并网模式），或完全依赖储能（离网模式）。
3. 储能与控制模块（能源调节单元）
储能蓄电池
-
功能：储存光伏板多余电能，供夜间或阴天充电使用，平衡光伏发电的波动性。 -
类型：磷酸铁锂电池（安全性高、循环寿命长，推荐）或铅酸电池（成本低，适合小型系统），容量根据日均发电量和充电需求设计（如 100kWh-500kWh）。 逆变器与充放电管理系统
-
逆变器：将光伏板 / 蓄电池的直流电转化为充电桩所需的交流电（或直接适配直流充电桩），同时实现与电网的并网同步（并网系统必备）。 -
管理系统（EMS）：实时监控光伏发电量、充电负荷、储能状态，优化能源分配策略（如 “峰谷套利”：低谷时从电网储电，高峰时用光伏 / 储能供电）。 电网接口（并网系统）
-
当光伏电力不足或储能耗尽时，接入市电补充供电；光伏过剩时，可反向并网售电（需符合当地电网政策）。
4. 辅助设施
-
防雷接地装置（户外安装必备，防止雷击损坏设备）； -
监控系统（摄像头、传感器，保障设备安全与车辆防盗）； -
照明与遮阳棚（提升停车场使用体验，光伏板可直接作为遮阳棚顶）。
二、工作原理
- 发电阶段
白天光伏板吸收阳光产生直流电，经汇流箱汇总后，一部分直接通过逆变器转化为交流电（或直流）供充电桩使用；多余电力存入储能蓄电池。 - 充电阶段
电动汽车接入充电桩时，系统优先使用光伏自发电力；若光照不足（如傍晚），自动切换为储能供电；储能耗尽后，从电网取电补充。 - 并网交互（并网系统）
光伏电力过剩时，通过逆变器并入公共电网（获得电价收益）；电网停电时，若配备储能，可作为应急电源为车辆充电（需符合防孤岛保护要求）。
三、系统优势
- 绿色低碳
用太阳能替代电网电力，减少火电发电带来的碳排放（1 度光伏电约减少 0.9kg CO₂排放），符合 “双碳” 目标。 - 降低运营成本
光伏发电可抵消部分电费支出（尤其商业停车场，电价较高），长期收益显著（光伏板寿命 25 年以上，8-10 年可收回成本）。 - 能源自给与应急
离网系统可在无市电区域（如景区、偏远停车场）提供充电服务；并网系统在停电时，储能可作为应急电源保障基本充电需求。 - 提升停车场价值
作为 “新能源 + 智慧停车” 的配套设施，增强对新能源车主的吸引力，适合商场、写字楼、园区等场所提升竞争力。 - 灵活扩容
可根据停车位数和充电需求逐步增加光伏板、充电桩数量，无需大规模改造电网。
四、设计要点
- 负荷测算
统计停车场日均充电量（如 50 个车位，每个车位日均充电 10kWh，总需求 500kWh），结合当地日均日照时长（如上海约 3.5 小时 / 天），估算光伏板总功率（500kWh÷3.5h÷0.8 转换效率≈179kW，实际选 200kW 冗余）。 - 储能配置
按 “储能容量 = 日均光伏发电量 ×0.5（备用比例）+ 夜间充电需求” 设计（如日均光伏发 200kWh，夜间需 100kWh，则储能选 200×0.5+100=200kWh）。 - 并网与离网选择
-
城市停车场（市电稳定）优先选并网系统（降低储能成本，可售电收益）； -
偏远地区（市电不稳定）选离网系统（依赖光伏 + 储能独立运行）。 - 结构安全
光伏顶棚需考虑承重（积雪、暴雨）、抗风等级（如沿海地区需≥12 级），与停车场原有结构兼容。 - 智能管理
配备能源管理平台，远程监控发电、充电、储能数据，优化调度策略（如高峰时段优先保障快充桩）。
五、适用场景
-

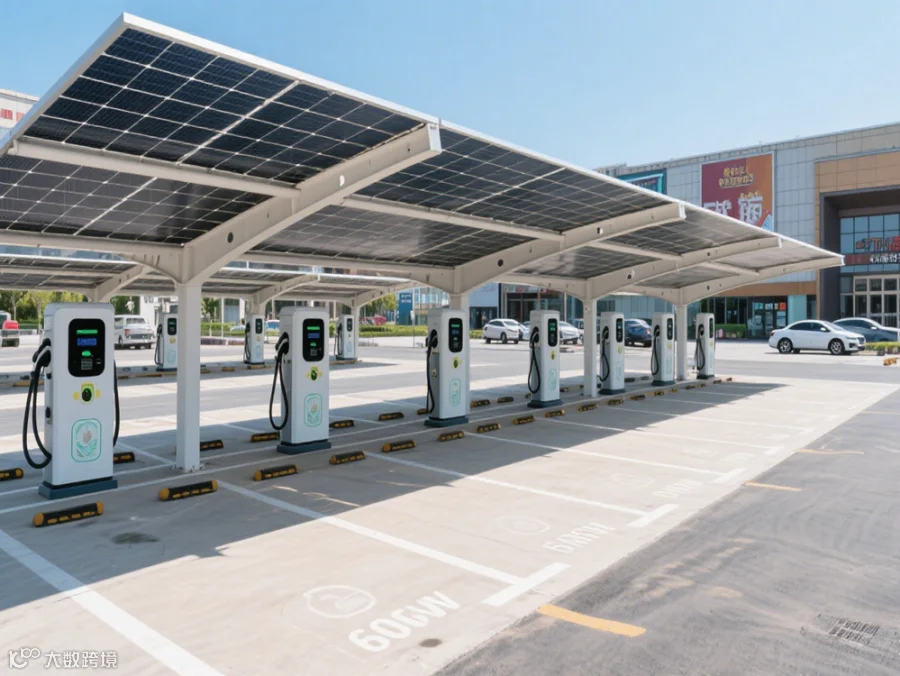

商业停车场：商场、酒店、写字楼等，充电需求集中，光伏电力可降低运营成本； -
公共停车场：市政路边停车场、交通枢纽（机场、车站），提升公共服务的绿色属性； -

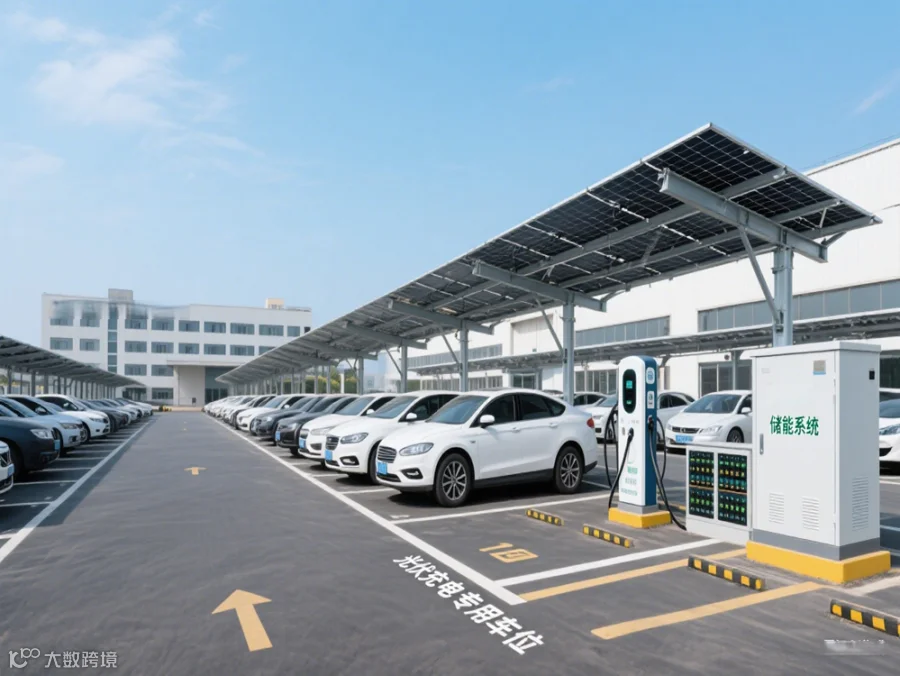

园区 / 企业停车场：工厂、科技园等，满足内部车辆充电，彰显企业环保形象； -
景区 / 偏远停车场：无市电或电网薄弱区域，通过离网系统解决充电难题。
光伏停车场充电桩是 “光伏 + 交通” 融合的典型应用，既能满足新能源汽车的充电需求，又能推动能源结构转型，随着光伏成本下降和储能技术进步，其在城市基础设施中的普及率将持续提升。
