在光伏系统中，支架是支撑光伏组件的核心结构，其选择直接影响系统的稳定性、发电效率和使用寿命。选择合适的支架需要综合考虑多种因素，以下是详细的选择指南：
一、明确光伏系统的应用场景
不同的安装场景对支架的结构、材质和抗荷载能力要求差异较大，需优先明确场景类型：

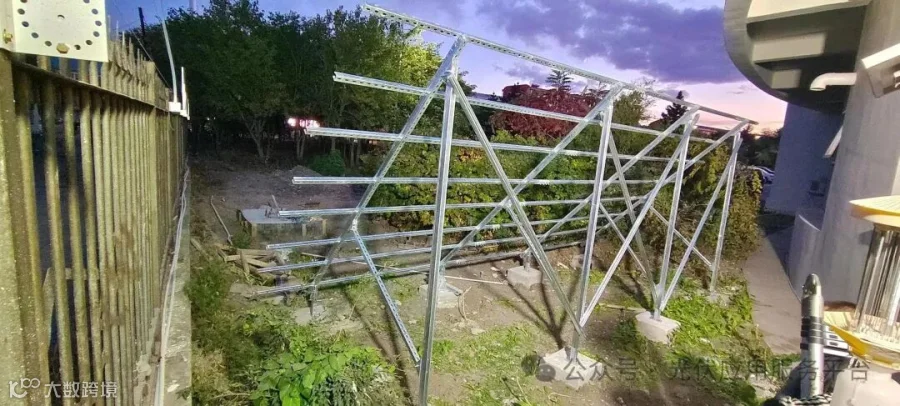

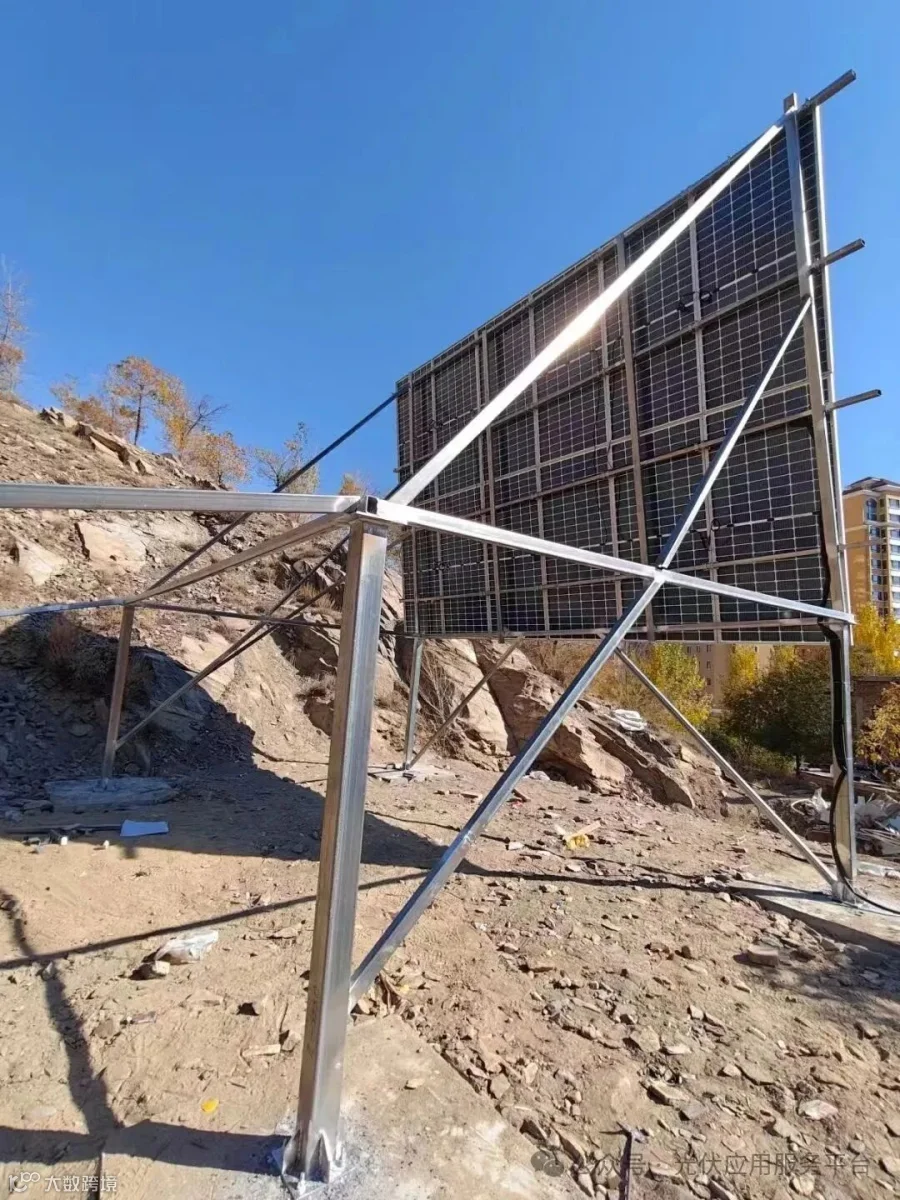

地面光伏系统
-
常见于大型光伏电站，支架需承受地面沉降、强风、积雪等荷载，通常选择钢结构支架（如 C 型钢、H 型钢）或铝合金支架，部分场景可搭配混凝土基础增强稳定性。 -

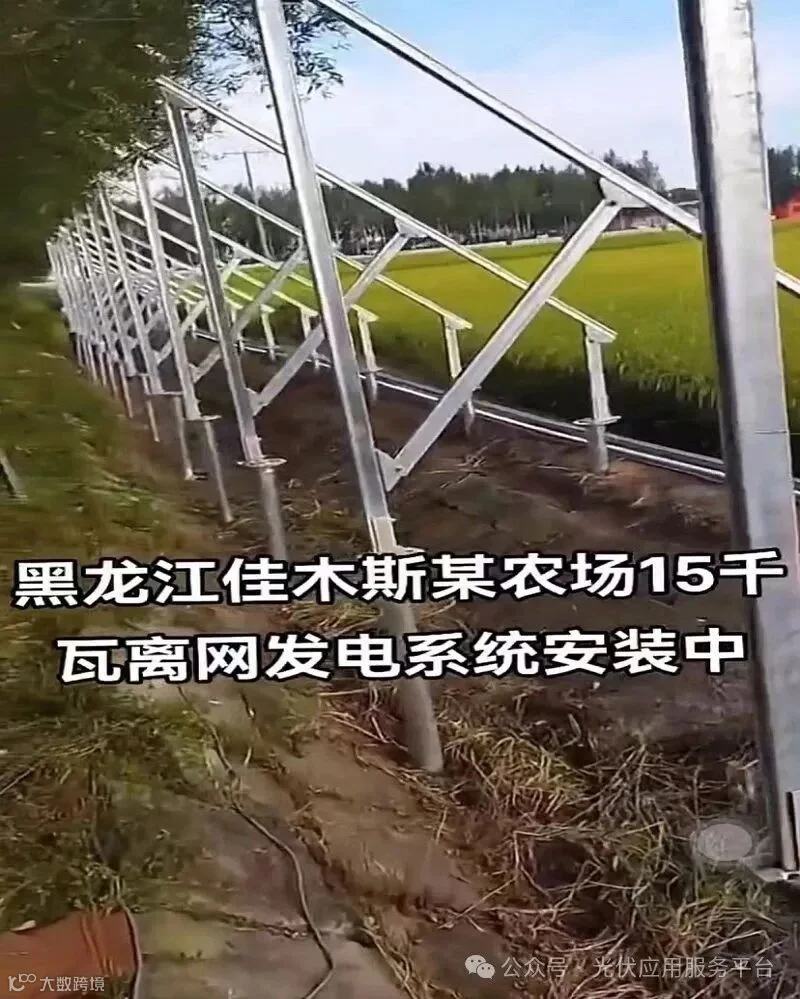

若地面为农田、草地等，可考虑可调节高度支架，兼顾农业种植与光伏发电（“农光互补” 模式）。 屋顶光伏系统

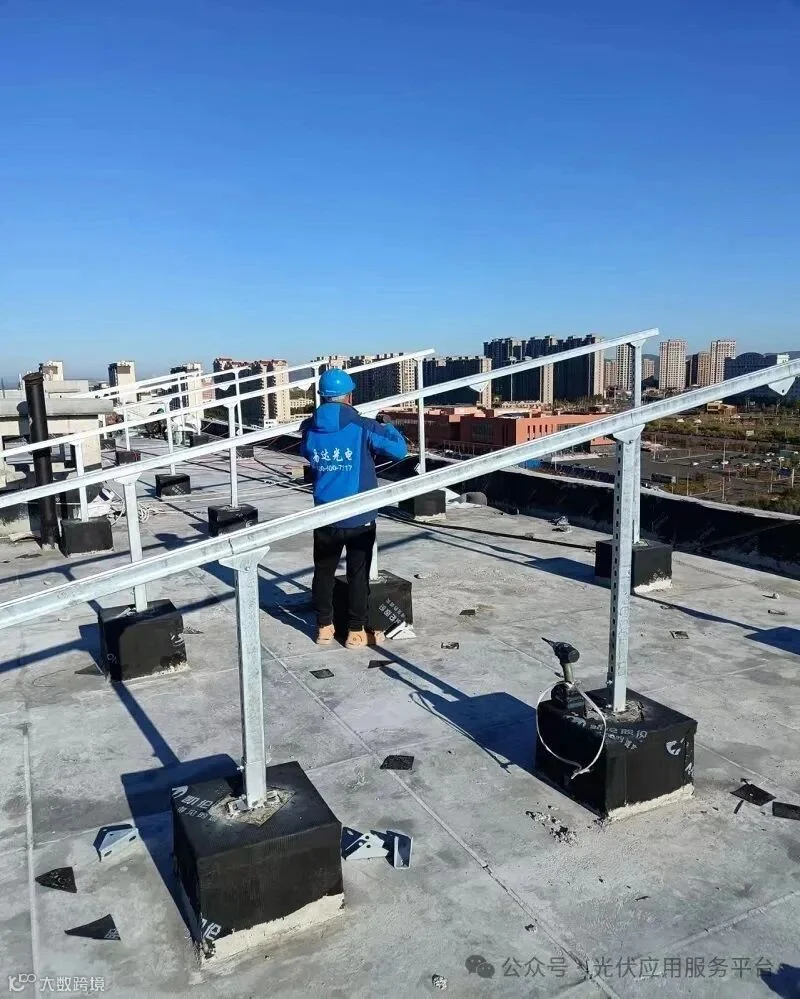

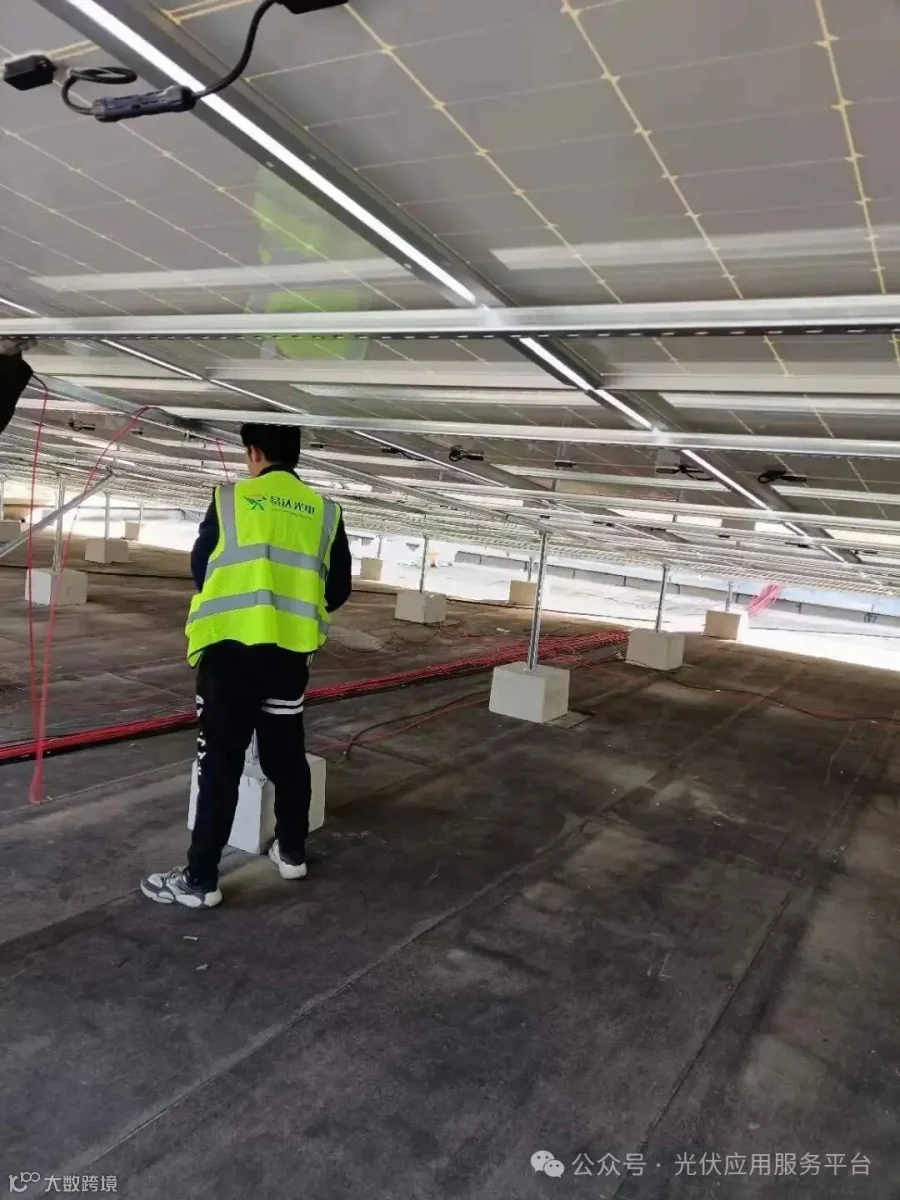

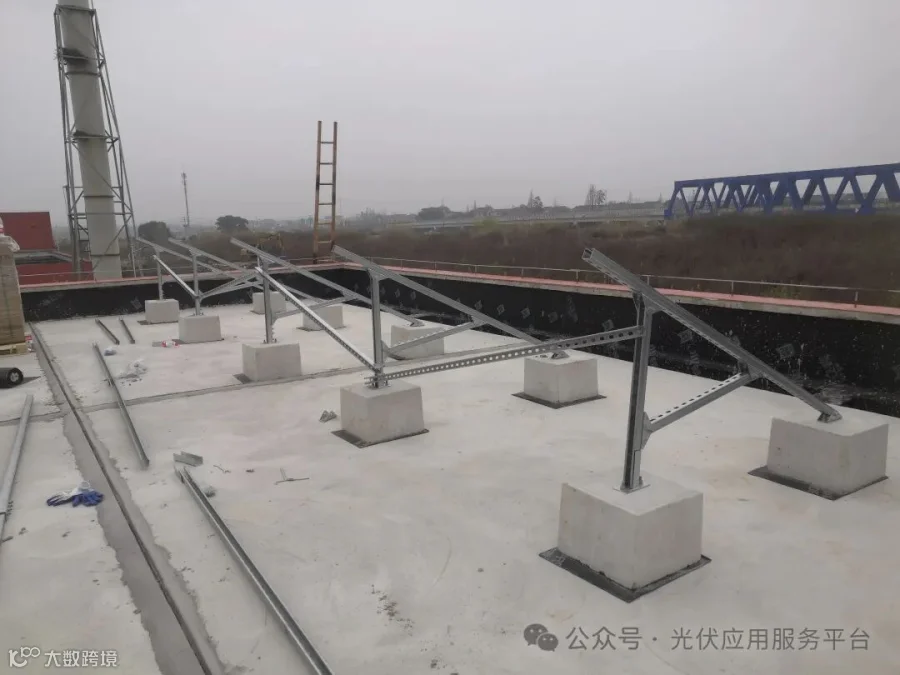

- 平屋顶
：多采用倾角支架（通过调整角度提升发电量）或追踪式支架，材质优先选轻量化的铝合金或镀锌钢，避免过重影响屋顶承重。 - 斜屋顶
：需适配屋顶坡度，常用挂钩式支架（不破坏屋顶防水）或压载式支架（通过配重固定，适合瓦片、彩钢板屋顶）。 特殊场景
-
水上光伏（鱼塘、水库）：需防腐支架（如热浸镀锌钢），搭配浮体结构（高密度聚乙烯材质）。 -
光伏建筑一体化（BIPV）：支架需与建筑结构融合，优先选定制化铝合金支架（轻量化、美观），并满足建筑防火、防水要求。
二、根据环境条件选择材质
支架材质需适应环境中的腐蚀、温度变化、荷载等因素，常见材质对比如下：
|
|
|
|
|
|---|---|---|---|
| 铝合金 |
|
|
|
| 镀锌钢 |
|
|
|
| 不锈钢 |
|
|
|
-
补充建议：沿海地区优先选铝合金或 316 不锈钢；高海拔、强紫外线地区需选抗紫外线老化的材质（如表面喷涂氟碳漆的支架）。
三、考虑荷载要求与结构设计
支架需承受的荷载包括静态荷载（组件自重、积雪重量）和动态荷载（风力、地震力），需通过计算验证：
荷载计算依据
-
参考当地建筑规范（如中国《建筑结构荷载规范》GB50009），结合风速（如沿海地区需抗 12 级以上台风）、积雪深度（北方地区需考虑 0.3-0.5kN/m² 的积雪荷载）、地震烈度（地震带需加强抗震设计）。 结构设计要点
-
支架的檩条、横梁间距需与光伏组件尺寸匹配（如常见组件尺寸 1.6m×1m，间距需避免组件边缘悬空）。 -
倾斜角度：根据当地纬度优化（纬度越高，倾角越大，如北纬 30° 地区，倾角建议 30°-35°），可提升年发电量 5%-10%。
四、评估支架的调节与追踪功能
根据对发电量的需求，可选择固定支架或追踪式支架：
固定支架
-
结构简单、成本低、维护方便，适合预算有限或发电量要求不高的场景（如户用屋顶）。 -
分为固定倾角支架（角度安装后不可调）和手动可调支架（每季度 / 半年调整一次角度，平衡季节发电量）。 追踪式支架
- 单轴追踪
沿南北轴旋转，适应太阳方位角变化，适合大面积地面电站。 - 双轴追踪
同时跟踪方位角和高度角，发电量更高，但成本和故障率也更高，适合高纬度或光照资源复杂地区。 -
可随太阳方位角和高度角转动，发电量比固定支架提升 15%-25%，但成本高（约增加 30%-50%）、维护复杂（需电机、传感器等部件）。 -
分类：
五、兼顾成本与寿命
- 成本控制
地面电站优先选镀锌钢支架（降低材料成本）；屋顶或小容量系统可考虑铝合金支架（减少安装和运输成本）。 - 寿命匹配
支架寿命需与光伏组件（25-30 年）匹配，避免提前更换增加成本。例如，镀锌钢支架需确保镀锌层厚度≥85μm（抗腐蚀寿命可达 20 年以上）。
六、其他注意事项
- 安装便捷性
选择模块化设计的支架（如快装式铝合金支架），可缩短施工周期，降低人工成本。 - 合规性
支架需通过行业认证（如 TÜV、UL 认证），并符合当地电网、建筑安全标准（如防雷接地要求）。 - 后期维护
追踪式支架需预留检修通道，沿海地区支架需定期检查防腐层完好性。
选择光伏支架的核心逻辑是：场景适配→材质抗环境→荷载达标→成本与效率平衡。例如，北方地面电站可选择镀锌钢固定倾角支架（抗积雪、低成本）；沿海屋顶项目则优先铝合金挂钩式支架（抗腐蚀、轻量化）。通过综合评估以上因素，可确保支架在保障系统安全的同时，最大化发电收益。
