如何在工程测量时不仅能省去繁琐操作还能提高土方量计算的效率？来看3D Survey怎样突破传统工程测量方式，展现新的功能领域吧！
工程测量，是指在路桥、矿山、建筑等工程建设的各个阶段，对施工现场进行的勘测，通过利用现代的测量理论及测量仪器对建筑工程进行的数据测量。测量内容主要以断面测量、土方测量以及地形测量为主。传统的工程测量使用到的仪器主要有测距仪、水准仪、经纬仪以及全站仪。
传统的工程测量方式
3D Survey是专为工程测量定制的一款三维工程测量建模软件，它颠覆了传统工程测量方式。通过该软件，可以将通过无人机和其他航空设备获取的二维影像和空间数据来建立专业的三维模型。使用3D Survey进行影像处理，得到点云、DOM、DSM等产品。

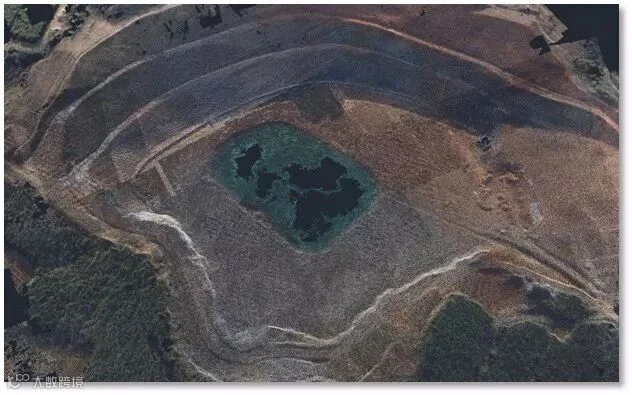

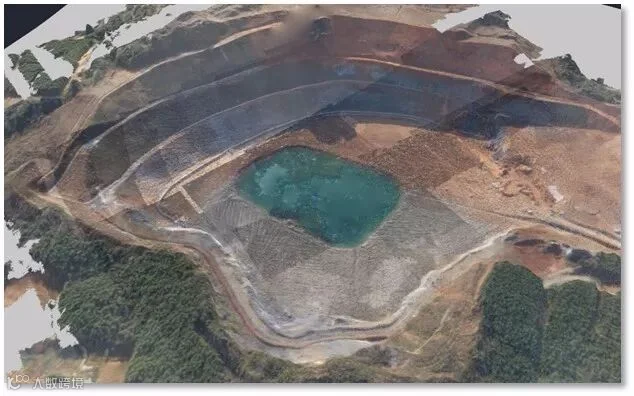

点云效果图
DSM效果图

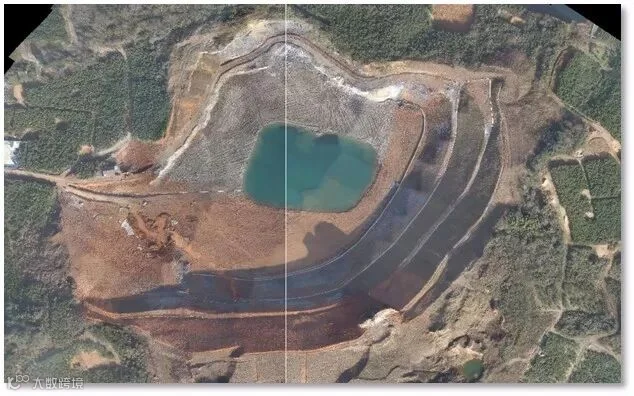

DOM效果图

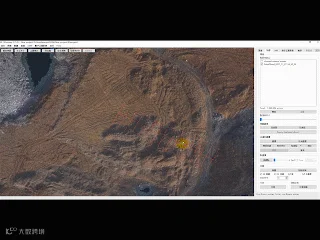

点击视频观看 3D Survey进行影像处理的过程
3D Survey提供摄影测量处理（空三测量、定位定向、模型重建）、三维建模和数据分析（三维勘测产生的摄影测量点云和第三方源数据如las、LiDAR、CAD等）的功能。可直接快速进行点云自动化分类。

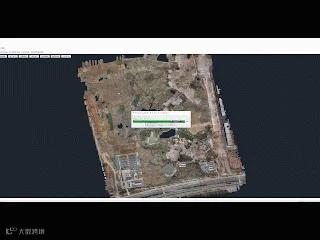

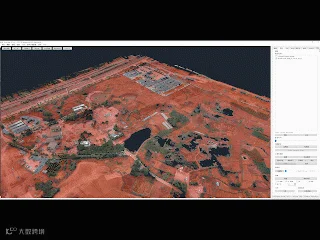

点云自动化分类
该软件能够以简单快捷的方式创建正射影像（DOM）、数字表面模型（DSM）、计算体积和存储管理，实现工程测量中断面测量、土方和等高线计算，并且3Dsurvey基于点云可自动提取横纵断面，并最终生成综合报告，该报告将把所有的工作成果以一种紧凑、醒目的方式呈现出来。

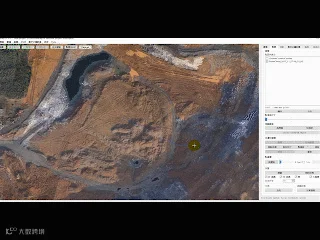

横断面提取

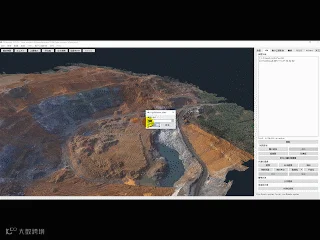

纵断面提取
传统测量方式是通过在生成的DSM模型上，手动提取高程特征点，然后根据方格网法或者DTM法实现体积计算。且需大量人工干预，效率低下，因为视差的缘故不能保证所有高程点的准确性。但是3D Survey可基于DSM自动进行体积计算，并可叠加多期数据进行计算、对比和分析。省去了以往繁琐的操作，极大的提高了土方量计算的效率。

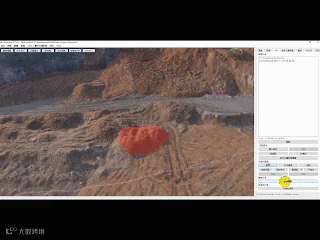

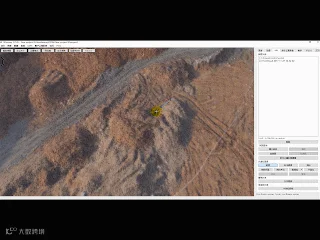

体积计算
同时，3D Survey通过不限定的飞行平台，搭载正射相机采集影像数据，利用专业靶标进行相片控制测量。能快速生成施工现场的等高线。所有成果均可导出成DXF和文档报告。

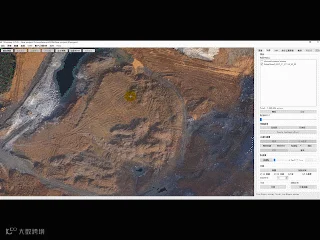

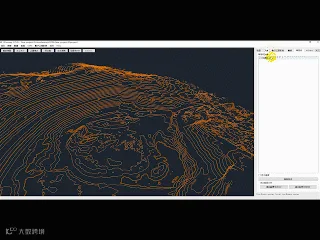

快速生成等高线
1）不限定飞行平台，降低成本。从旋翼到固定翼，都可以满足该软件的作业条件，实现测量任务。
2）独特的控制点标靶，该软件自带像控标靶，能够精确的识别面状标靶的特征点，从而保证成图精度。

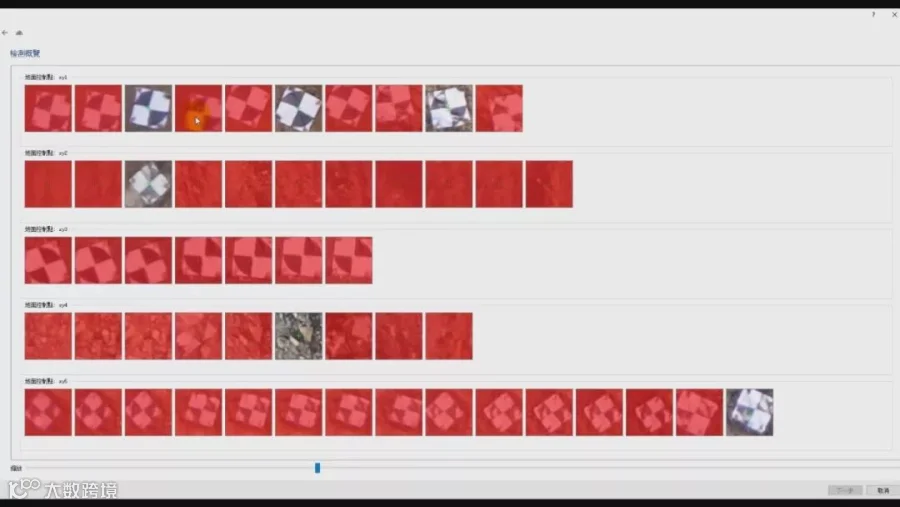

自动提取像控标靶
3）核心空三算法。剖面计算只需要将目标区域绘制出来，计算的剖面线会在二维和三维的点云以及DOM上显示。
4）自动实现所有计算、分析功能。使用两个时间点测量的建筑工地点云，可以观察到地形的重塑过程。
5）单精确的土石方计算，该软件在计算土石方时只需选定区域，即可自动计算土石方，既提高了高程精度效率也解放了人力。
6）基于两次连续测量的体积计算，支持测量两次连续测量之间的体积差异，是在施工现场进行监测的理想选择。
7）3D Survey软件可直接作为无人机航空影像数据后处理软件，进行空三加密，生成DSM和正射影像等产品。
