还记得吗？
今年年初，我们给大伙介绍过
自家首款无校正倾斜测量RTK--iRTK5 X
它将惯性测量系统（IMU）与RTK结合起来
实现无需对中，到点即测
满足用户对提升测量效率的迫切需求
But，说得好不如干得好
相信大家更关心的是
无校正倾斜测量这一功能
在实际作业中
是否真如官方宣传一样方便、靠谱？
广告听得多
不如直接上干货
接下来，我们以新疆某客户单位
农村地籍项目为例
了解iRTK5 X无校正倾斜测量技术
在农村地籍测量中的实战应用
项目背景
在农村地籍项目中，传统方式依赖RTK人工打点，全站仪测量还需要进行搬站、定向等工作，项目效率低下、信息不全，同时还会存在一定的安全隐患，尤其在大面积、大区域的测量场景下，传统方式很难满足项目工期要求和作业要求。

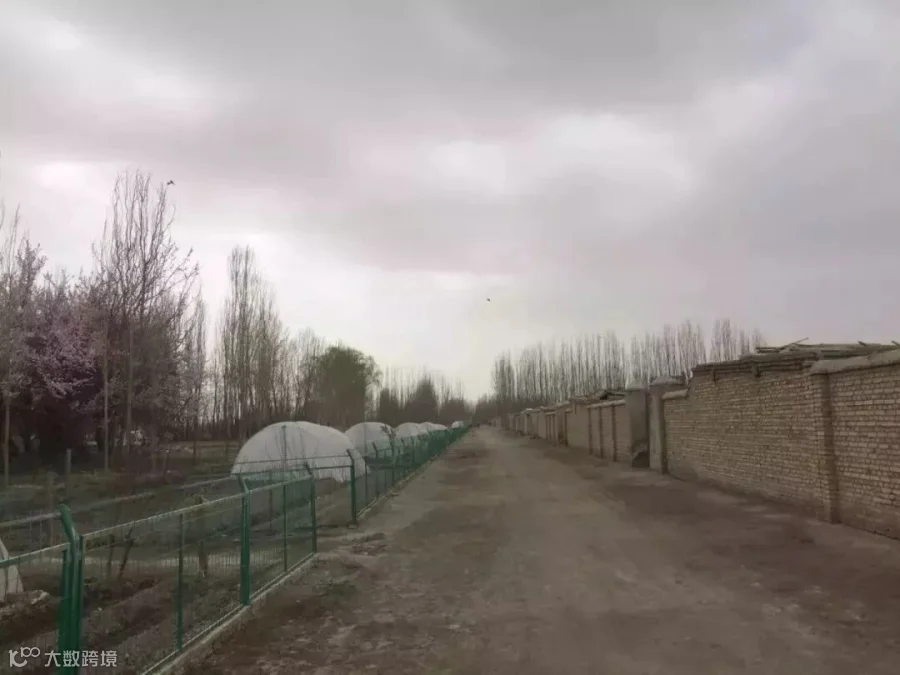

项目地点

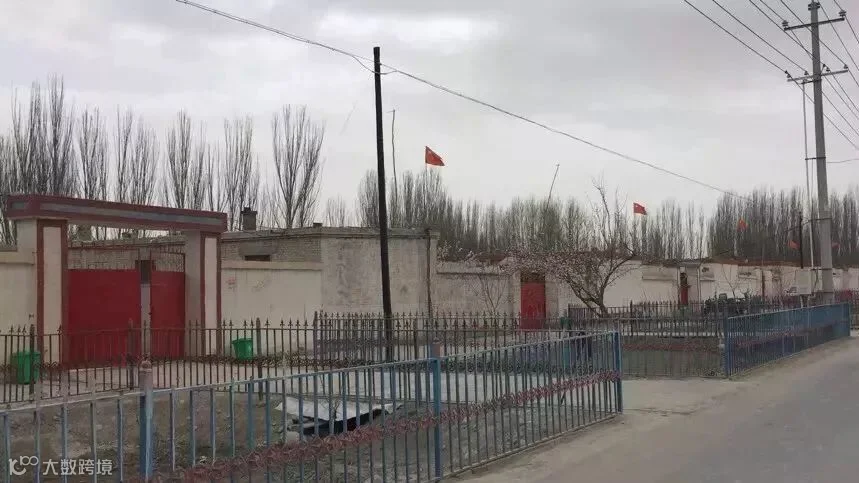

新疆阿克苏拜城县察尔齐镇（宗地数：约5200宗地）。项目地区为带状盆地。西北高东南低，自然坡坡降较大，地形复杂。年均气温7.6℃，极端最高气温38.3℃，极端最低气温-28℃。
精度要求
以1:500大比例尺技术规范要求为基准，农村地籍外业测量中获取的平面坐标误差必须控制在5cm以内。
面对高精度、大面积、大区域的测量要求，该如何高效解决？
作业难点
项目工程区面积较大，使用传统的全站仪+mini小棱镜进行数字化测图，测量耗时耗力，成本还高；而RTK测量虽然效率更高，但在实际工程测量过程中，普通RTK对于测量房角，尤其带有较高墙面的房角地界点容易测偏或者测不准。
另外，因为墙角信号遮挡和天线半径影响，无法达到5cm误差内的要求。测量人员常要各种秀特技，爬树再爬房顶，对中采集麻烦不说，人身安全也不敢保障，和当地住户沟通还可能受阻。
测量过程常常出现很多尴尬！
用啥仪器完成整个作业呢？

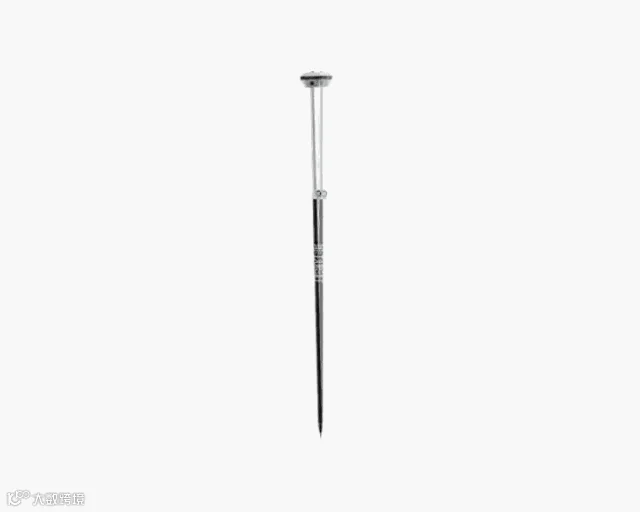

使用设备

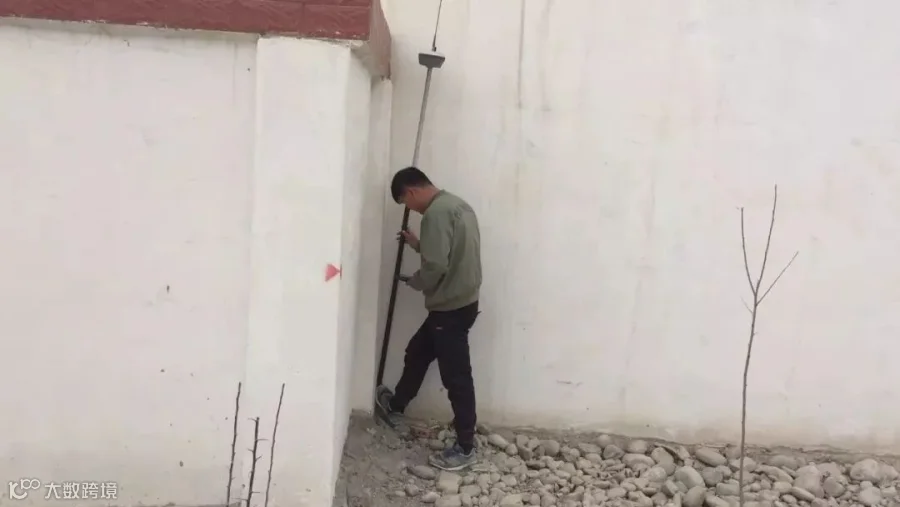

项目采用iRTK5 X电台模式进行测量。遇到房角屋檐时，无需繁琐的校正，无需扶直对中杆，比常规倾斜测量RTK校准简单得多，斜着就能把墙角的点给测了。30°以内的倾角，3cm定位精度妥妥的，符合5cm内定位要求。
这下子，尴尬终于拜拜了！
由于农村地籍的特殊性，一个界址点点位需要测量和检查两个步骤。下面来看看iRTK5 X无校正倾斜测量在农村地籍测量中的基本步骤：
操作步骤
第一步，架设基准站，移动站连接后，启用iRTK5 X倾斜测量功能；
第二步，同一个界址点，我们通过关闭倾斜测量功能扶直对中和打开倾斜测量功能后（30°内）进行对比，检验已知点是否符合精度要求；

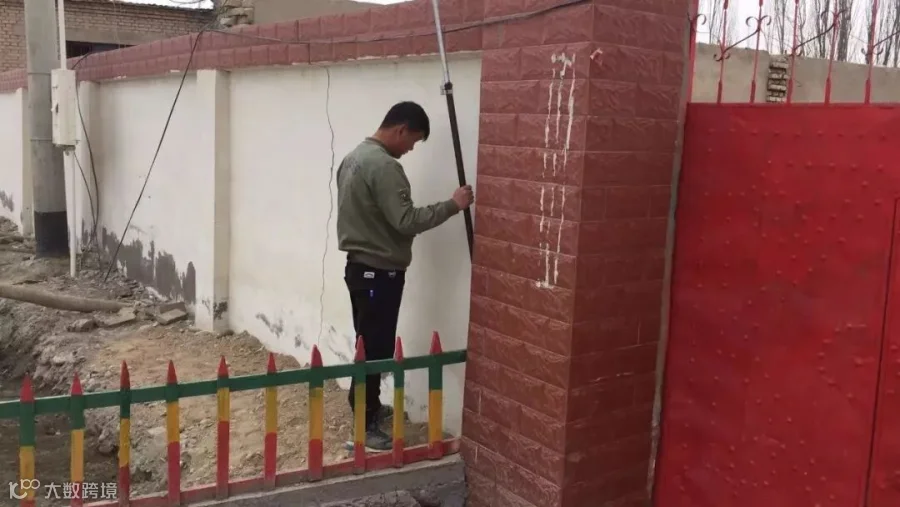

第三步，按照设置界址点的标记位置进行倾斜测量，将对中杆倾斜到适当位置，对中杆尖头位置在界址点位置，然后采集记录；
最后，利用RTK设备测出界址点以及房屋数据，提供给内业作业人员。至此，利用RTK设备进行倾斜测量操作完毕。
项目结论
目前，新疆阿克苏农村地籍项目已经采集2万多个点，完成项目进度70%。使用iRTK5 X无校正倾斜测量，一天可完成50户以上，而使用传统全站仪一天只能测20户左右，节省了大半项目工期。

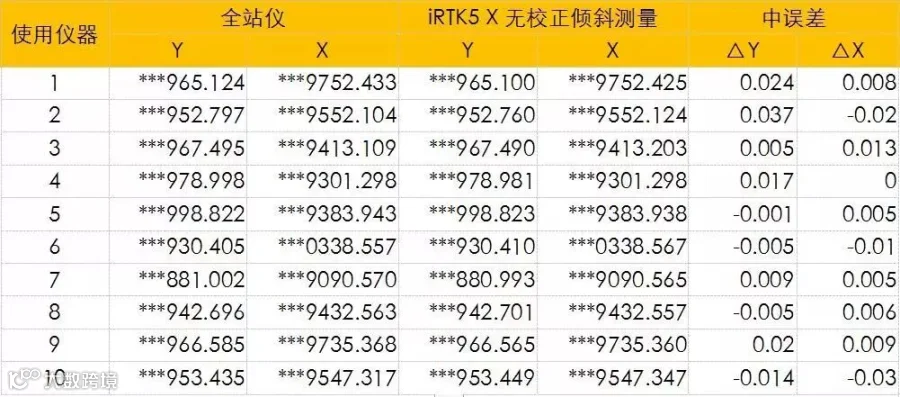

精度方面，由以下结果对比可知，在架设电台的情况下，iRTK5 X倾斜测量（30°内）的数据精度符合项目要求，外业测量效率比之前提高了2倍多。
*注：数据因涉密已作处理
如今，在全国各地的农村地籍项目中，像iRTK5 X这样省时、高效的设备仍需铺陈开来投入使用。相比以前的传统测量，无需校正的RTK倾斜测量不仅提高工作效率，保障精度，最重要的还是节省人力及项目经费开支，给传统测绘带来新鲜血液，节约了不少资源。
