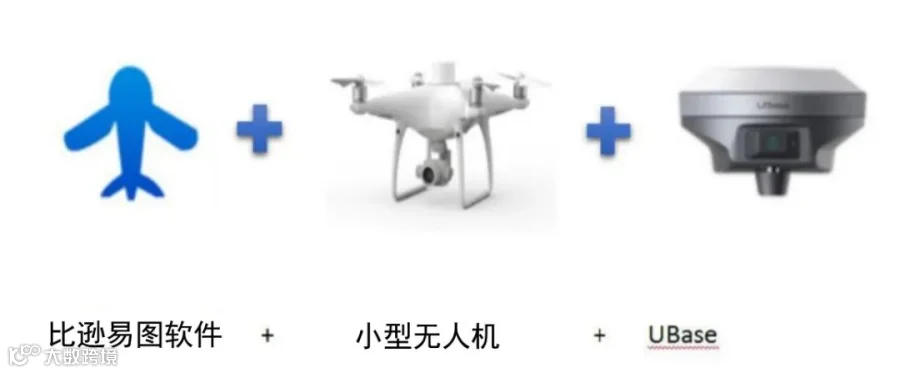

上述项目位于广州市某建设中的地铁站，项目采用中海达入门级航测解决方案，外业数据采集使用小型无人机和中海达Ubase地面基站，内业数据处理使用易图软件。

项目主要工作内容：每隔一段时间对施工区域进行航飞，将外业采集的数据使用中海达易图软件处理，进行三维重建生产OSGB模型，将不同时期的数据生产出的的模型导入到易图AR模块中，进行模型叠加。通过模型比对直观的监控工程进度。

测区概况

测区属于广州市城市地带，中间有一条城市主干道将施工区域分为两部分，施工区域面积约48000㎡，地势平缓，周围建筑物较多，测区西侧有两栋高楼，高度约100m，东侧有一栋高楼，高度约50m，外业飞行规划航线注意避让，其余建筑物较低影响较小，可以进行航飞作业。

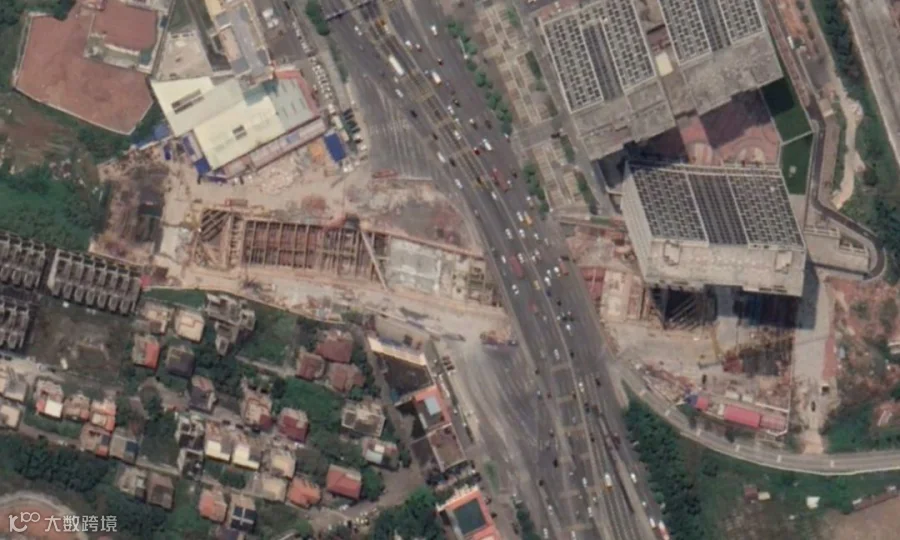

▲ 项目高空俯视图

1+1+1>3

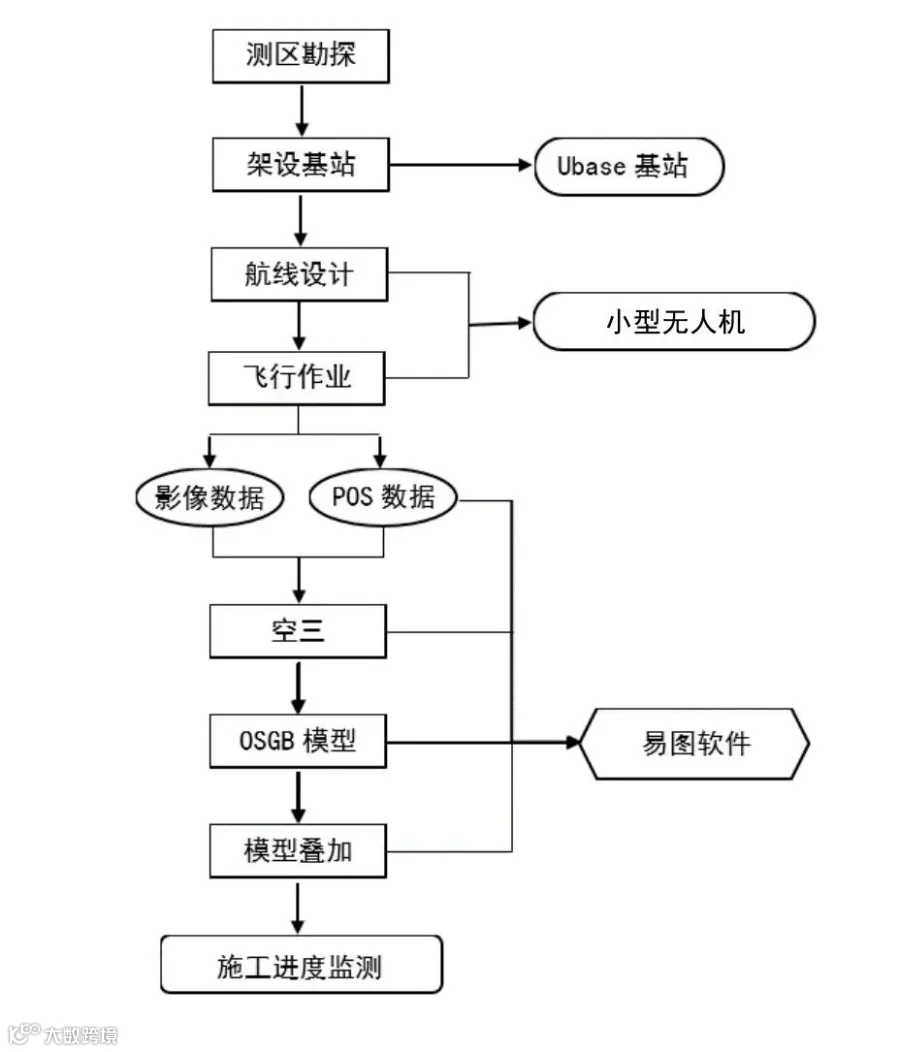

作业技术路线概况

外业数据采集

本次作业，项目工作人员在现场选择合适位置架设UBase基站，作业过程中基站位置不变，使用Hi-UAV软件进行一键设站（先平滑采集基站坐标，基站天线高为斜高，斜高高度为0米，采集完基站坐标后自动跳转到静态采集，UBase静态采样间隔为1s，高度截止角12°）

基站架设完成后进行航线规划，飞行作业分为两个架次进行，第一架次任务类型为摄影测量2D（正射），完成任务后返航，更换无人机电池后进行第二架次飞行，任务类型为摄影测量3D（井字飞行）。

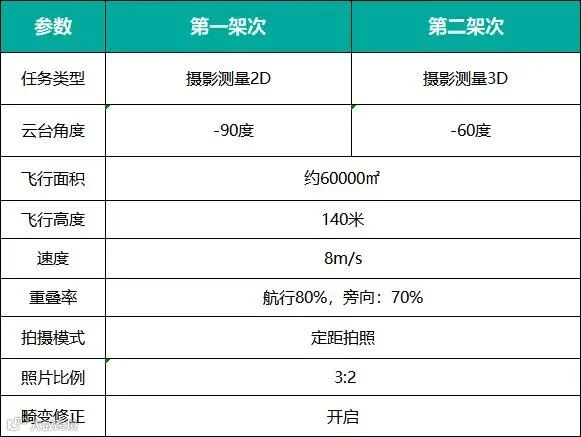

▲ 飞行参数

数据整理处理

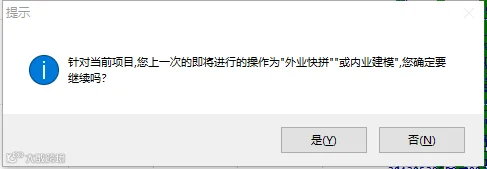

航飞任务结束后，将两个架次的数据拷贝至电脑，在易图软件中跟随向导，导入数据，进行后差分POS解算。

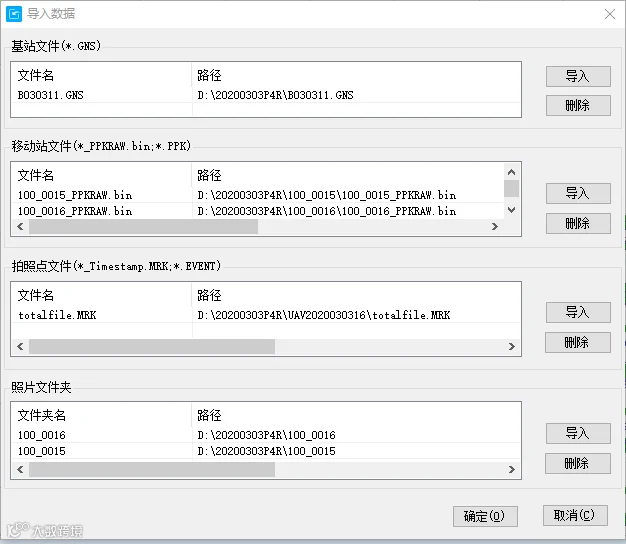

▲ 导入数据

配合Hi-UAV基站设置软件，易图软件可以自动读取中央子午线基站坐标等参数，无需更改参数。

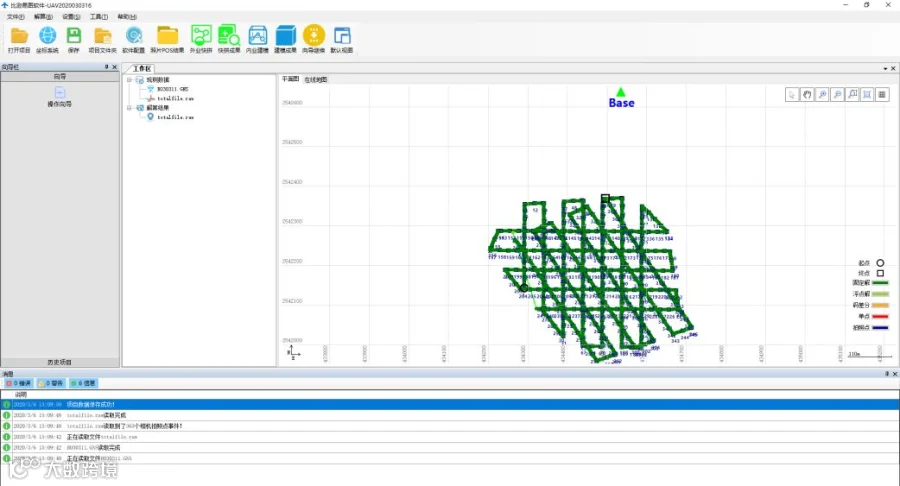

▲ 解算结果

解算完成后导出POS成果，继续跟随向导进入易图建模模块，可选择低、中、高三种模型精度，本次项目选择较精细建模（中精度），无需其他设置，直接点击开始处理流程，等待处理完成，即可获得OSGB模型、DOM、DSM数据。

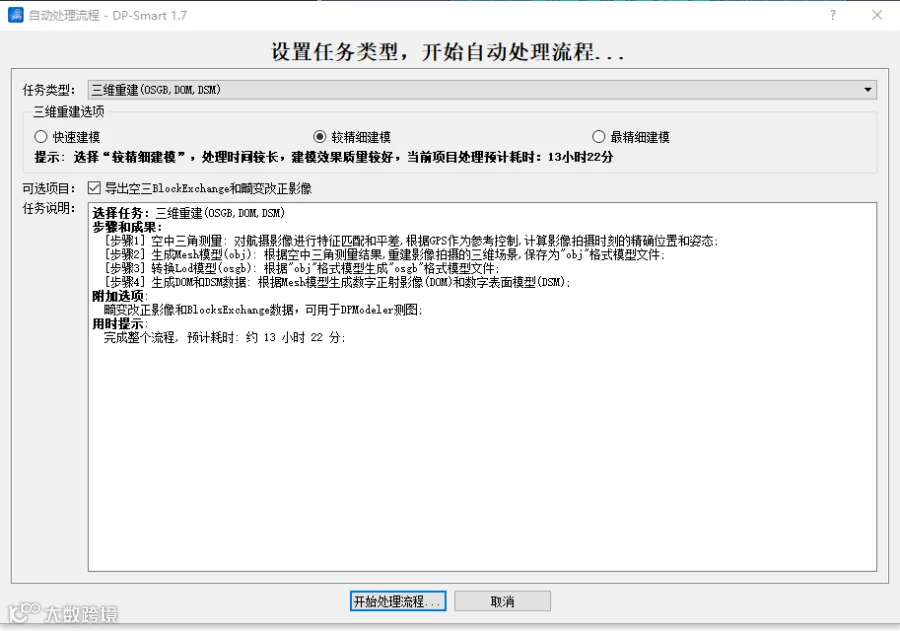

▲ 任务设置

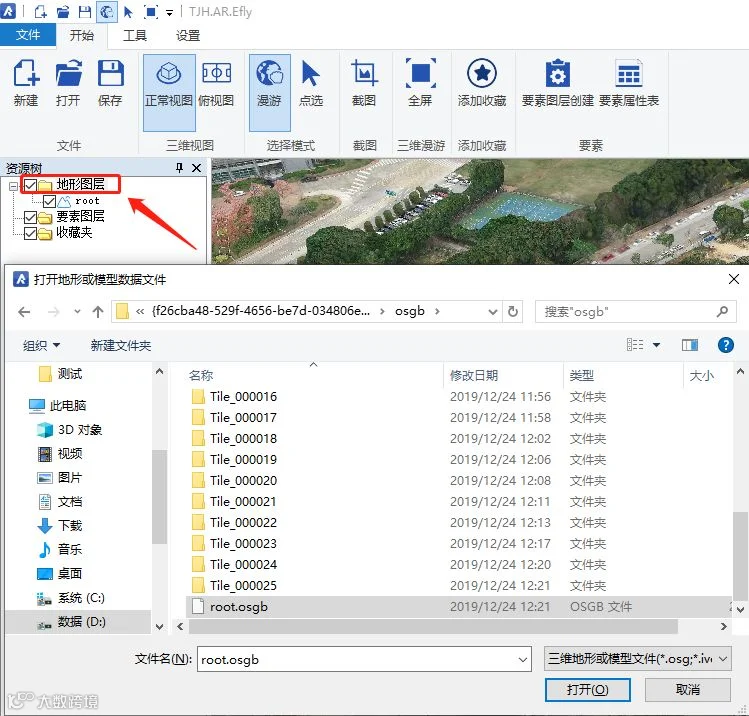

模型生产完成后，进入易图模型浏览模块，可查看当前模型。然后鼠标右键点击AR模块资源树下的地形模块，打开之前重建的模型数据，进行模型叠加显示。

▲ 进行模型叠加

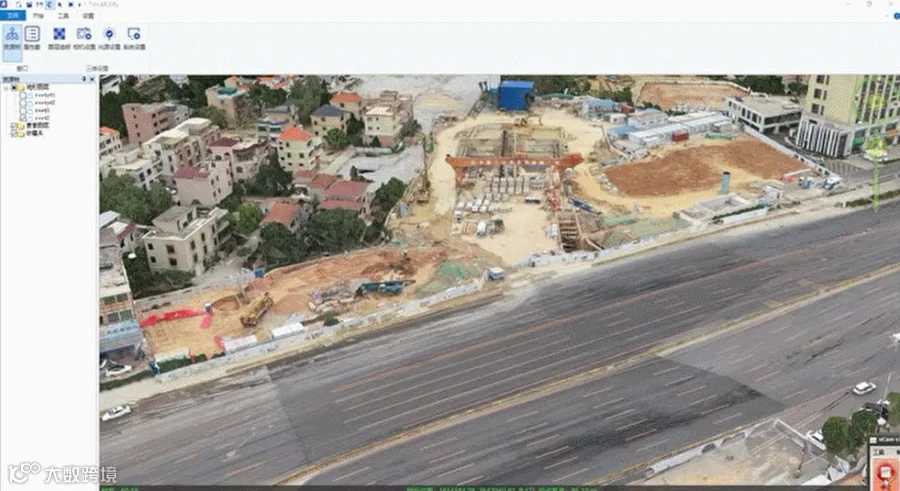

▲ 三维模型

轻松监管工程

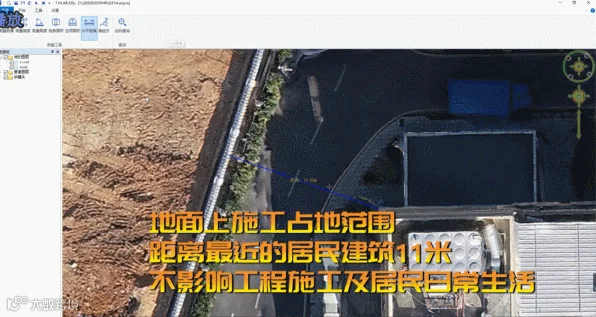

利用入门级航测解决方案生产的三维模型在易图系统AR模块中进行浏览，将不同时期的三维模型进行叠加显示，能够直观看出施工区域现场环境的变化，提供施工环境及施工进度分析、道路情况分析，充分利用人力、物力，有效地利用时间和空间，保证协调施工，按期、保质并以较低的工程成本，完成工程项目的施工任务。

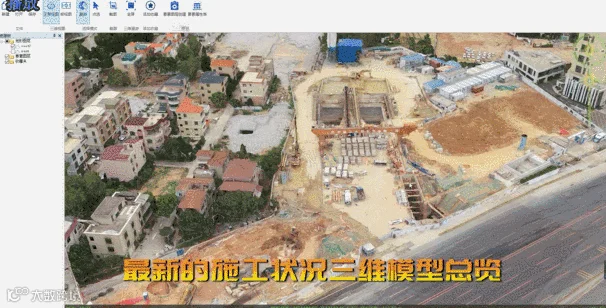

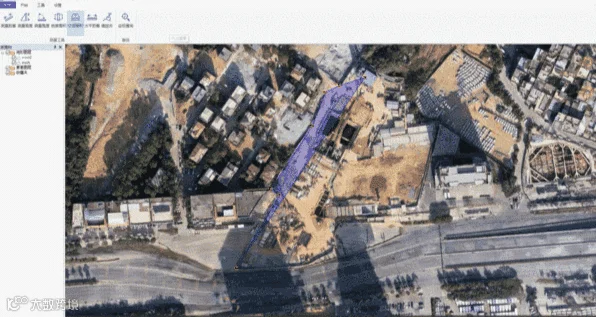

▲ 两期三维模型叠加显示

易图AR模块中还有测量距离、测量高度、测量角度、量测面积、填挖方计算、坐标查询等功能，便于施工现场地理环境分析及规划设计。同时AR模块还支持二次开发，有开发能力的用户可基于三维模型对于市政施工监测开发一些功能。

易图软件还支持线划图绘制，可直接基于OSGB模型绘制施工现场的线划图。

易图+小型无人机作业优势

● 易图软件的一键式操作，不需要过多的人工干预即可生产出三维模型，小型无人机自动化程度高操作简单，项目人员更容易上手操作，大大降低了学习成本，并且易图生产出的模型进行模型叠加显示后，能够较为直观的显示工程进度。

● 易图软件采用无人机PPK后差分解算技术，解算出高精度POS信息用于模型重建，生产出的模型精度高，可直接在模型上进行距离、角度、面积、体积的量测，也可直接基于模型绘制线划图。
