在6天前的免费直播课程上，我们的主播系统地向大家介绍了能让“小白”轻松航测的易图系统在现阶段及未来场景的应用。大家听完后都跃跃欲试，“十分钟学会这款软件，以后内业少花一小时”。今天，小达就给大家介绍下易图系统内的快速拼图功能模块以及其在某农业统计系统内简单应用。
1
易图系统是中海达结合多年积累的航测经验，为了进一步提升测绘的作业效率而整合各方优势资源形成的一套内外业一体化解决方案。目前在强测绘行业，已有不少客户体验到使用易图系统的高效率。然而对于大多数弱测绘行业（如农业、林业、渔业、保险行业等等）用户来说，易图系统的部分功能可能还不太了解，如果您是这部分用户，可以特别关注今天的分享，相信您一定会有所收获。
快速拼图功能模块
易图系统中软件快拼功能是集成了快速拼图核心算法模块，同时结合中海达对于目前主流入门级无人机相机所拍摄照片的质量和成像效果的深入研究所得。下面为大家介绍下快拼功能：
开始快拼

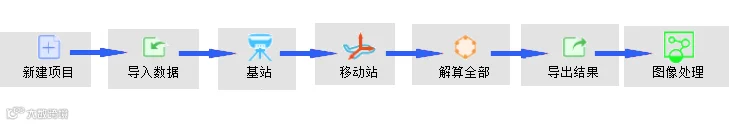

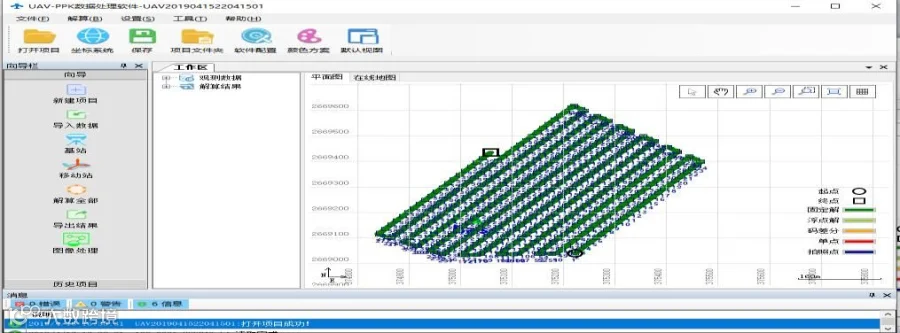

PPK解算完成后，选择【向导】菜单的【外业快拼】进入外业快拼界面，如图1所示：

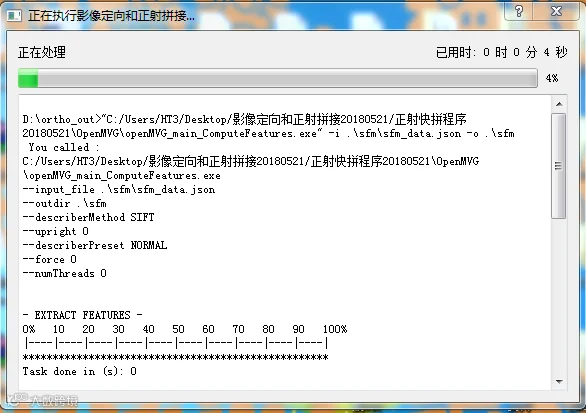

图1 快拼处理界面
快拼完成后软件会自动弹出一份就该次作业情况而形成的快拼报告，内容如图2-1至图2-5所示：

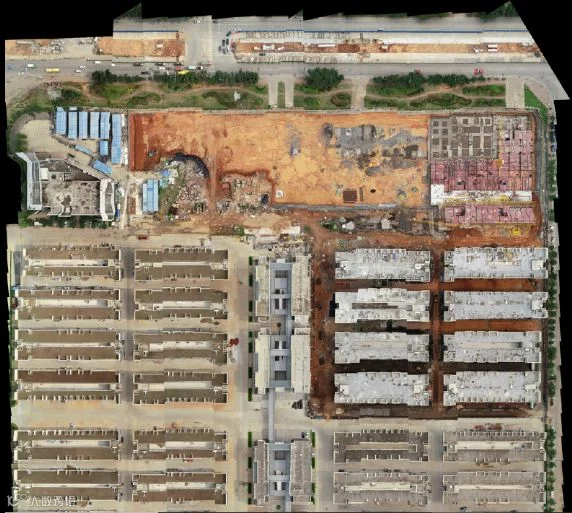

2-1.正射快拼成果图
2-2.连接点精度

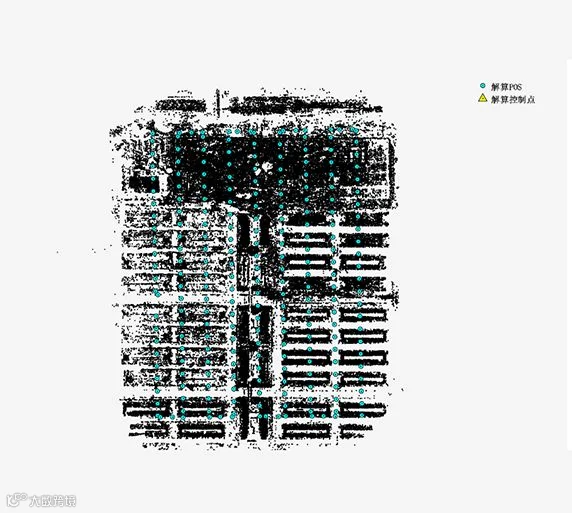

2-3.定向成果俯视图

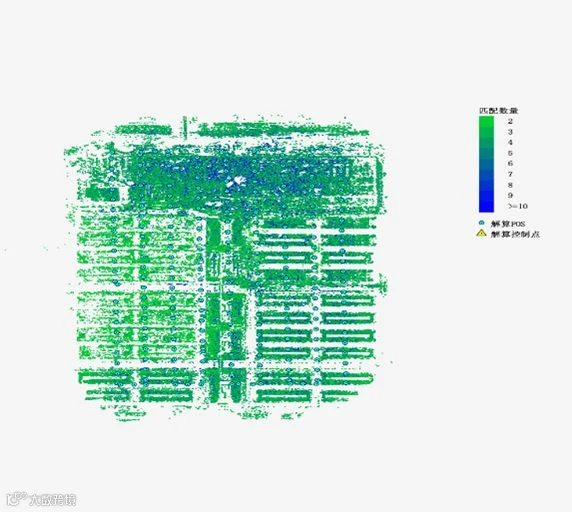

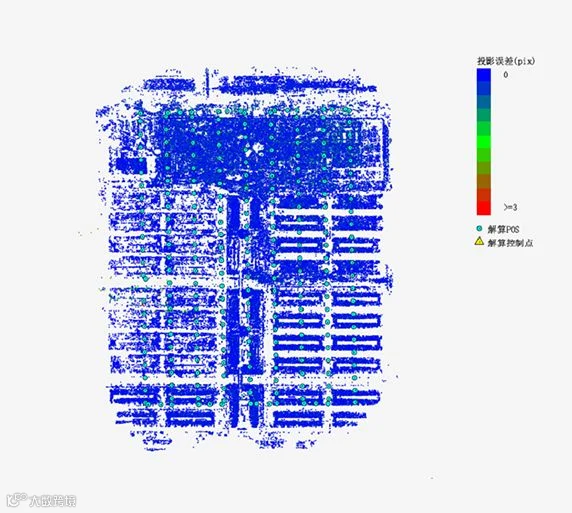

2-4.点云观测分布

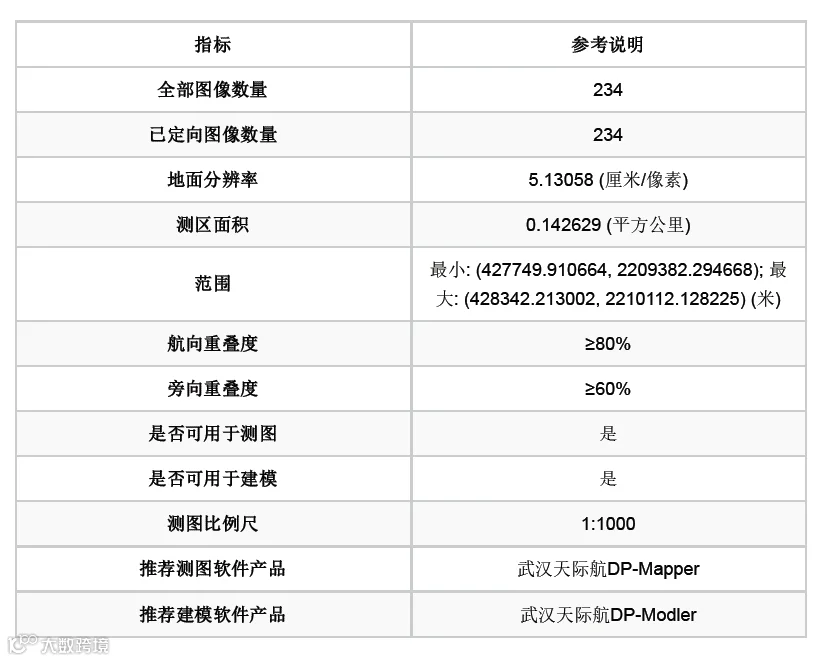

2-5.报告总结
其中总结部分是就该次作业的影像质量是否满足对应比例尺的精度要求。
快拼后操作
可打开矢量图操作工具，如图3所示，软件会自动加载当前项目的拼图文件；用户可进行图上展点、图上推演、距离测量等操作，具体如图4所示：

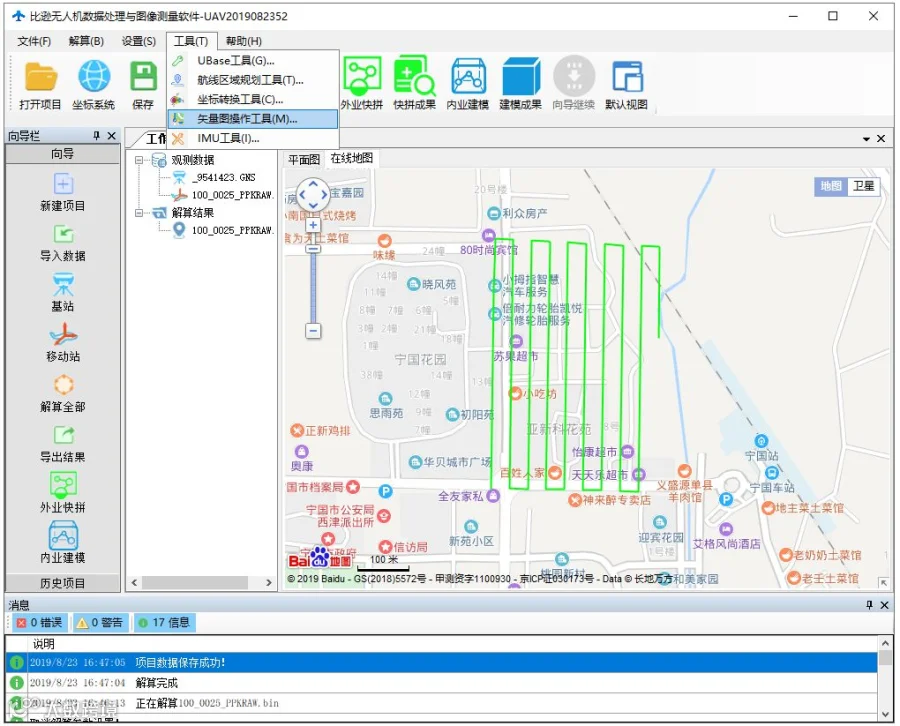

图3 打开矢量图操作工具

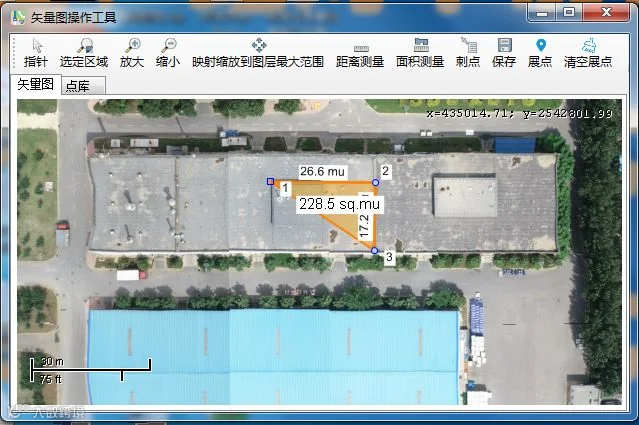

图4 矢量图操作
快拼成果
图像快拼完成后，点击工具栏的【快拼成果】进入快拼成果说明界面，如图5所示；用户可对快拼成果文件进行对应的右键操作或双击操作，如图6和图7所示：

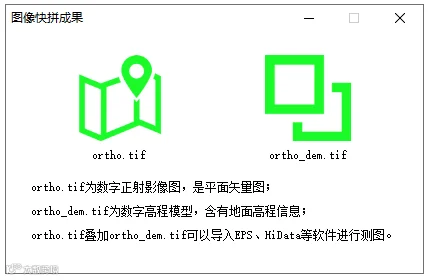

图5 快拼成果说明界面

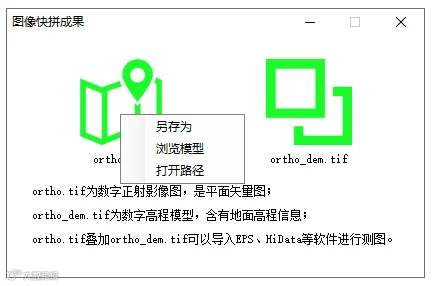

图6 DOM文件右键操作

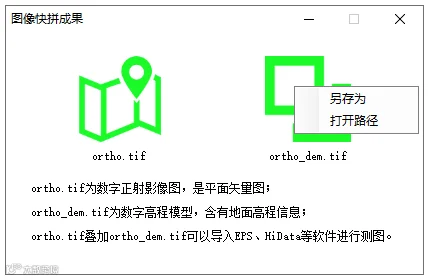

图7 DEM文件右键操作
同时，对应的文件可导入其他软件进行二次开发处理。
了解完易图系统的快速拼图功能模块
现在我们来看看
易图系统在农业统计系统中的应用吧
应用案例
某县统计局就该县区内某村的地种植作物的类型及面积进行统计。实际统计面积15公顷，为了方便了解其实际效果，测试实际飞行面积约为0.3平方千米。
航向重叠率设置成 80%；
旁向重叠率设置成 65%；
飞行速度 11M/S；
飞行高度 180M；
打开畸变修正；
相片比例设置成 4:3；
相机角度 90 度。

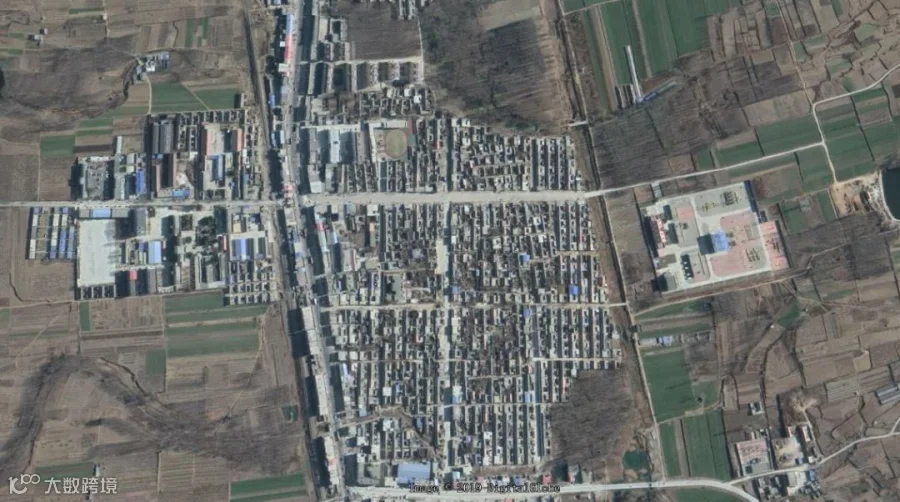

通过快速拼图得到现场快拼图进行农作物面积测量得到各种农作物的测量面积统计。
由于实际作业时间和统计的关系，现场就一块小地块进行验证性试验。根据统计农作物面积的误差统计要求，能够保证其误差不超过其实际测量总面积的5%即可。

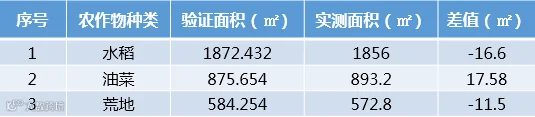

验证测量情况如下：
虽与实际的相比有一点的误差，但该差值在对方可接受范围内，也得到了客户的认可。
