道路作为交通的主要方面，是社会发展必不可少的。而道路勘察设计，是道路工程的灵魂，勘察设计工作的质量与水平的高低，直接决定道路工程能否实现节能、环保及可持续发展。无人机在道路勘察设计中的应用包括利用航拍影像进行各种专题内容判断及测图，为线路方案比选和线路勘测设计提供资料支撑，同时结合航拍影像进行地质、水文判断，以配合线路方案比选，满足道路勘察设计的需求。无人机测绘技术的应用，对道路建设工程前期的线路选定，施工时的安全监测，后期道路巡查都能起到很好的作用。

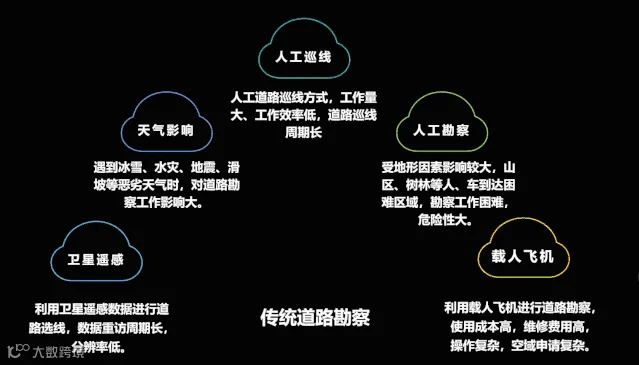

公路、铁路等道路的勘察地形复杂，工作难度大，误差机率高等因素使道路勘察工作成为了道路建设中的瓶颈。利用无人机系统可获取高分辨率正射影像和大比例尺地形图，为道路规划和选线工作提供依据。
01
02
03
04
05

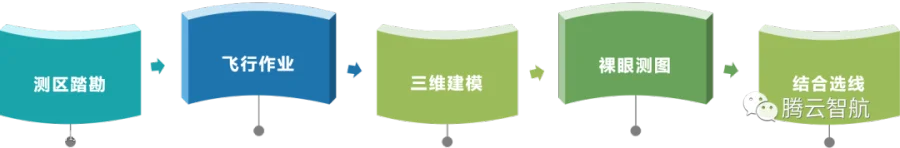

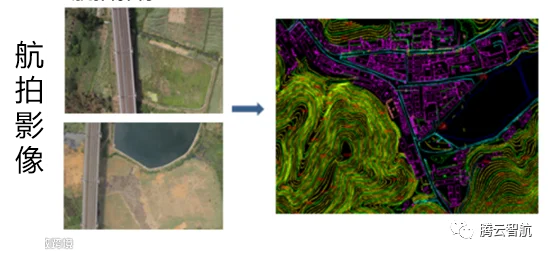

结合高分辨率正射影像和大比例尺地形图数据，为道路规划和选线提供依据。
可节省大量外业人工成本。
工作效率更高。
数据现势行强，分辨率更高，精度可达厘米级。
道路施工，都呈条带状分布，施工线路很长，施工时单纯依靠传统的人工监测，不仅工作量大，工作效率低，难以从全局去把控施工进度及施工安全问题。
01
02
03

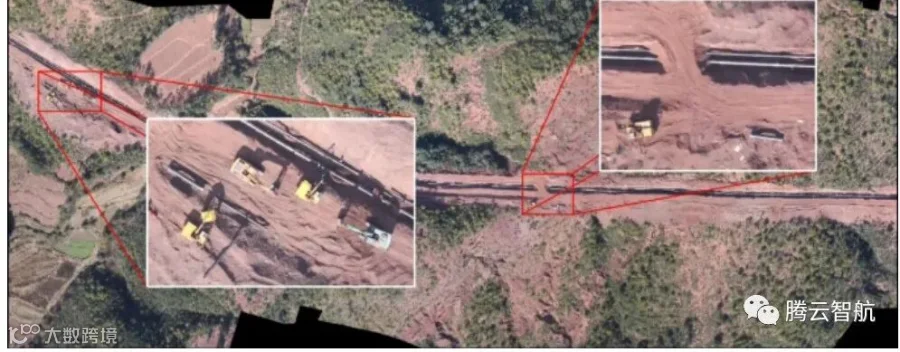

较传统地面监测而言，利用无人进系统进行道路等带状施工现场监测，覆盖范围更广，角度更加灵活，监测效率更高。
传统铁路安全监测以人工监测为主，地面仪器监测为辅。人工工作量大；工作效率低；不能实时、全局控制施工进度及施工安全。
随着社会经济的快速发展，道路里程不断快速增长，这使得道路管理工作任务越来越大，对道路监测与管理的要求也越来越高。传统的人工巡线方式已经不足以满足快速增长道路里程的巡查与管理，利用无人机系统能够获取实时道路情况，为道路巡线与管理工作提供有力保障。
01
02
03
作业效率更高，覆盖面积更广，可节省大量人工成本。
数据分辨率高，路面细节丰富。

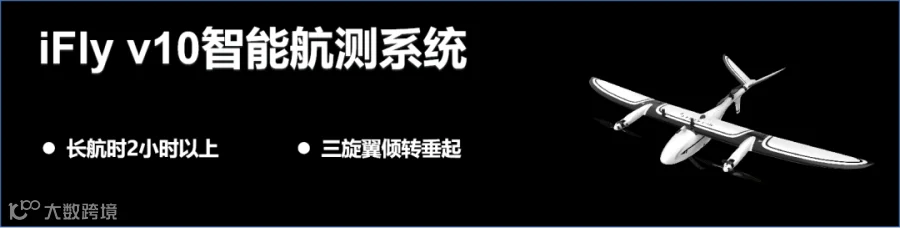

此项目是我国西南某地高铁建设前，进行线路勘测，项目所需成果为1:2000地形图。项目航测区域为一个不规则条带状区域，长度约70公里，该地地形为丘陵地区。采用中海达无人机飞行平台iFly V10搭载正摄相机Z130进行拍摄。平均相对航高600米。航测区域如下图所示。

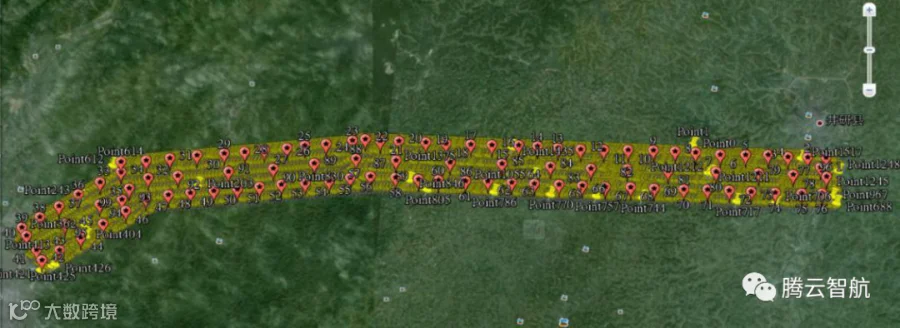

▲航测区域示意图
在计算前，根据航飞方向及控制点的分布，将其分为4个子测区进行计算。利用Pix4Dmapper影像处理软件对这4个子测区分别进行计算，最后将4个子测区项目进行合并，利用工作站进行地形图数据采集，得到整个测区的数据成果。

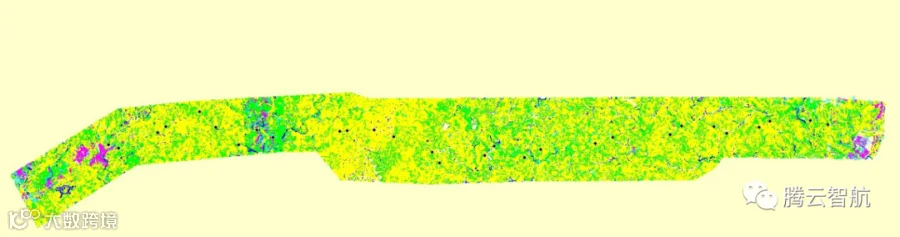

▲航测区域整体地形图

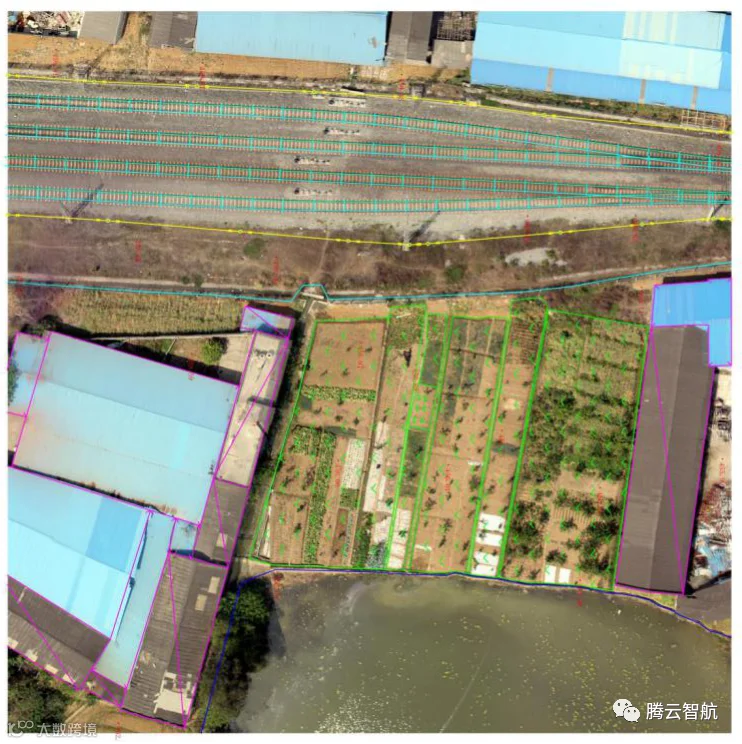

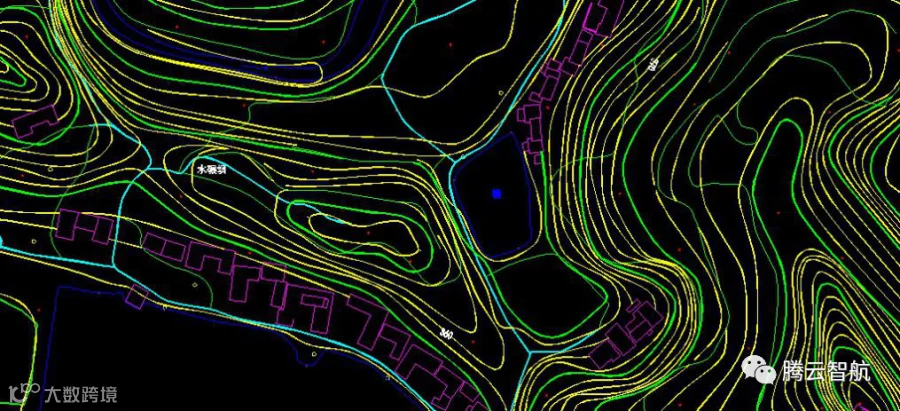

▲航测区域地形图细节图

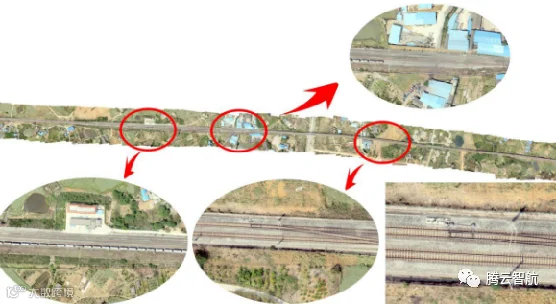

▲铁路及周边地形数据获取
