2021年是“十四五”开局之年，也是风电、光伏发电平价上网的第一年。我国明确提出二氧化碳排放力争于2030年前达到峰值、努力争取2060年前实现碳中和，到2030年非化石能源占一次能源消费的比重达到25%左右，风电、太阳能发电总装机容量达到12亿千瓦以上等目标，为我国能源革命和绿色低碳转型设立了新的航标，为风电、光伏发电发展明确了新的任务。
项目概况

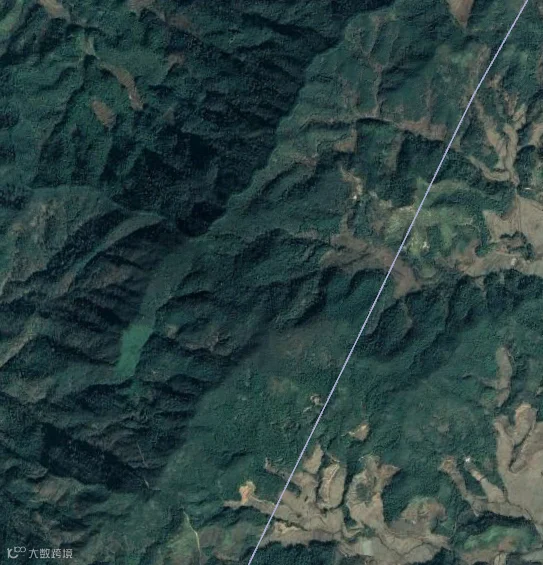

测区位于广西省境内的山区，规划范围为带状区域，面积约12km²，地势北高南低，地形高差约220米，测区平均海拔约480米，植被覆盖较密，测区地形复杂且落差较大。

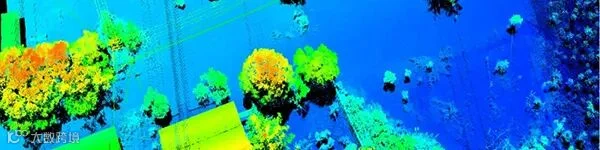

采集激光点云
项目难点
外业工作量大、劳动强度高
信号受阻、人员难以进入
需布设像控点、后期成果处理效率低
难以测量到植被以下地面点
全面客观性不足，成果精度和时效性不足

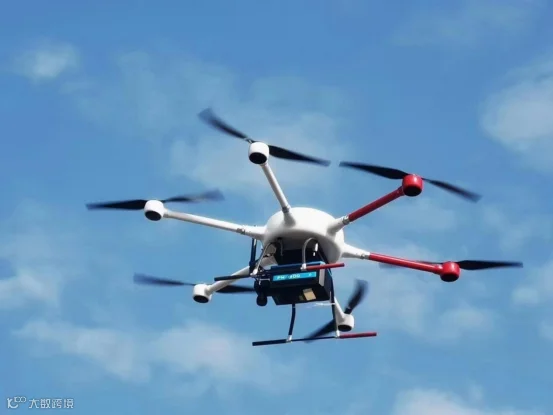

▲起飞作业

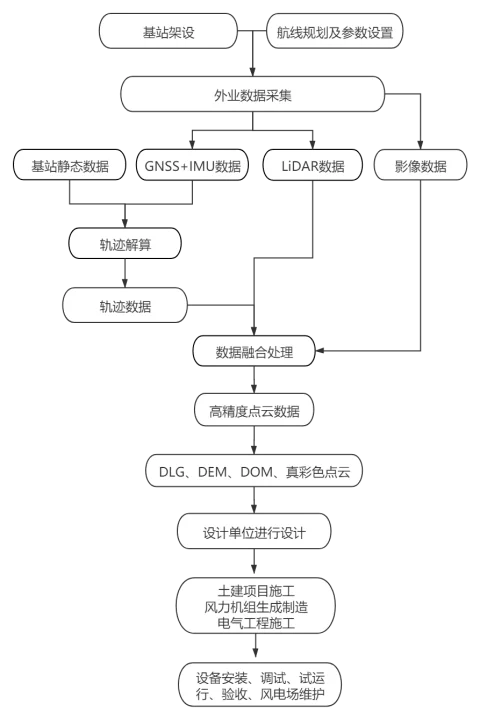

实施方案
经综合判断，最后采用中海达长测程机载激光雷达——PM-1500进行作业。

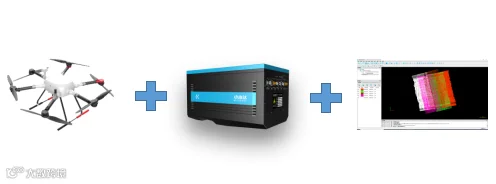

项目采用中海达机载激光解决方案，使用中海达机载激光PM-1500+L150无人机平台+中海达融合软件进行作业。飞行高度360米飞行，飞行速度8m/s，测区作业面积12km²，外业用时2天，每架次飞行结束现场进行数据解算，确保每个架次数据完整并符合要求，外业采集当天内业即可输出绝对坐标点云数据，在测区范围内也采集了相应的检查点，通过Terrasolid软件进行高程验证，最终数据成果高程精度优于10公分，且点密度也满足客户的需求(详见成果质量检查)。

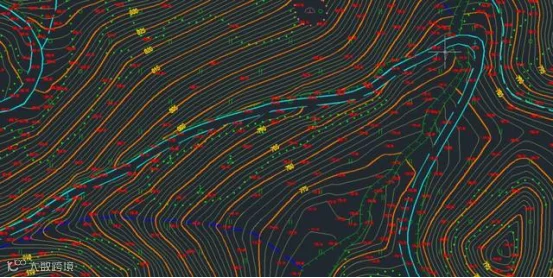

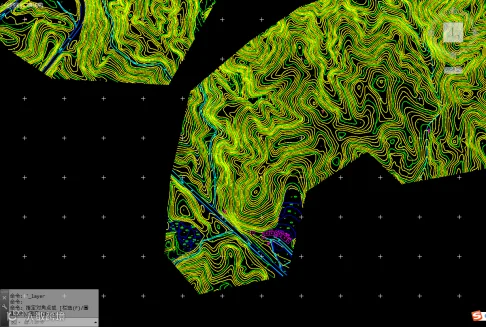

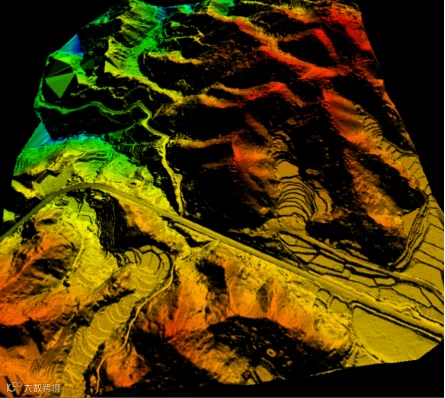

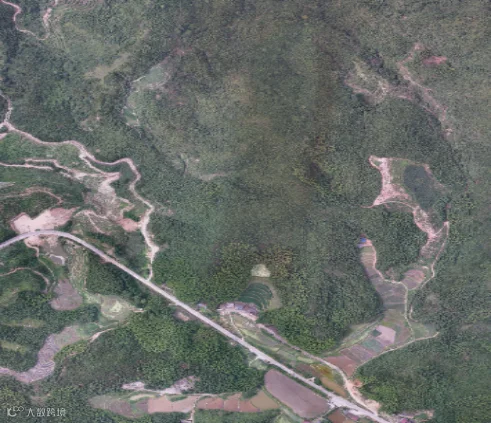

项目成果图

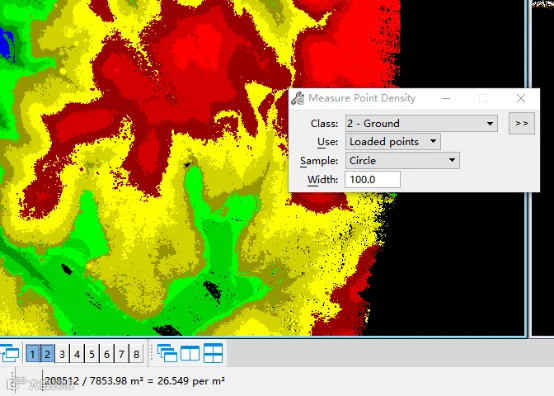

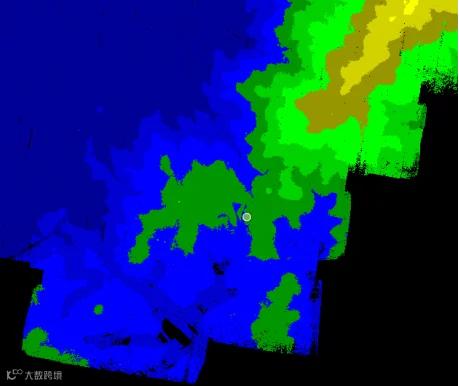

▲点云密度：26.5个/平方米

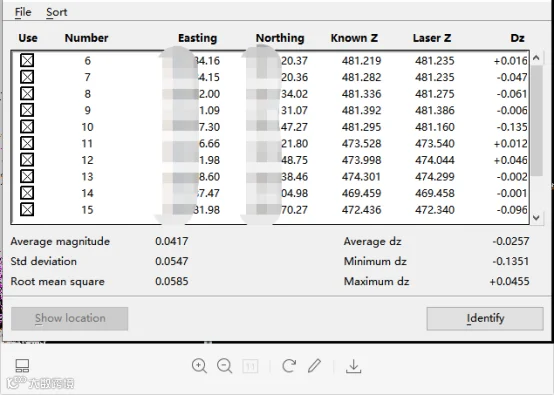

▲精度报告
规划设计
将生产出的线划图交由设计单位依据风力发电设计规范和地方要求，规划设计出符合要求的风力发电选址工程设计成果。
项目总结
测区地形地貌复杂，使用中海达机载激光PM-1500相对于传统测绘及航测在本测区实际作业中优势明显，无需布设像控点、重叠度要求低、内业数据处理效率高，测区面积12km²，外业+内业2天即可得到高精度点云数据，效率提升5倍以上。
高精度组合惯导加持，联合解算提高定位精度，误差分布均匀，受地形高差变化、地貌相似程度影响小，本测区高程中误差优于10公分，完全满足客户要求。
高密集度的点云数据能够真实反映地形地貌，便于风电场的选址及施工等。
对光线、天气要求低，白天、晚上均可作业，薄雾、阴天正常作业，提高效率，且作业人员安全得以保证。
便于施工过程土石方量的估算，基于激光点云地面点计算土石方量更加准确。
利用新技术、新手段为风电选址及施工工作提供便利，便于风电场建设的同时，更好地保护生态环境。
作者/中海达集团航测事业部
