超六类(6A )非屏蔽电缆
产品参数
型号:C06A004USL
护套:CM (阻燃等级CMR、LSZH等可选) 长度：305M
颜色：蓝色
结构：4*2AWG23
线芯：4对8芯对绞
导体：AWG23无氧铜
芯径：0.58MM
线径：7.5MM±0.2MM
绝缘外径:1.35±0.05mm
■产品说明•芯线绝缘采用低介电常数的进口优质HDPE料，挤出工艺采用绝缘层物理发泡技术，有效减少绝缘介电常数，使单根导体具有较低的信号串扰； 实时在线检测技术，有效保证了芯线的同心度，提高产品的回波损耗；•锯齿状外皮，内含十字骨架，减少近端串扰损耗，最大的带宽和信噪音比余量，保证关键业务传输；•满足6A类链路要求，稳定支持10G以太网传输；•带宽最高可达到500MHZ-600MHZ
■产品应用
•专门用于结构化综合布线的蓝思通信Cat.6A局域网电缆，传输语言、数据信号，支持当前的高带宽应用，特别是适用于当前的智能化解决方案， 尤其是数据中心中，作为语音、数据、图像、多媒体等的传输载体。
.电气特性
•直流电阻:≤9.5Q/100m；直流电阻不平衡:≤2%；时延差：≤45ns
不平衡电容:<330pF/100m；特性阻抗:100±15Q (4-500MHZ)
最小弯曲半径:8倍护套外径；最大安装张力:≤100N
■温度范围
• L安装中:-5°C~ + 60°C ; 2.安装后:-20°C~ + 60°C ;
.应用标准
•符合:TIA/EIA-568B、YD/T 1019-2013, TIA/EIA-568C、ISO/IEC11801 ;
性能完全满足和优于上述标准。具有低的传输延迟和误码率，以及较高的抗电磁干扰性.
■产品特点
|
|
1.采用台湾进口高密度23AWG无氧铜丝， 芯径达0.58 ,超低电阻，传输更远更稳定。 |
2.锯齿状外皮，内含十字骨架，减少近端 串扰损耗，保证传输稳定。 |
|
|
3.夕卜皮采用进口低烟无卤阻燃材料，具有 防火、低烟、抗老化、抗腐蚀性等特点。 |
超六类(6A )非屏蔽跳线
产品参数
型号：26AUPVMAXOCX
材质：无氧铜线芯+环保PVC外皮+ 50卩镀金针片
速率:10GBPS
频率：500MHZ
线规：23AWG
插拔：2750次
颜色：黄色，蓝色，绿色，棕色
长度：l/2/3/5m
■产品说明
• EASTLANS（蓝思通信）超六类跳线主要作为监控、语音、数据、多媒体等的传输载体，用于工作区插座与设备端口的连接，以及配线架 或中心机房内模块插座与设备的连接。完全满足E级链路的应用需求。
• EASTLANS（蓝思通信）超六类跳线具有优良的抗拉力、柔软性好等特点，满足用户各种不同的需求。
• EASTLANS（蓝思通信）超六类带水晶头防灰尘跳线采用独特的安全设计方式。
■产品应用
• 1.安防、语音、数据、多媒体等信息传输
• 2.10Base-Tx 100Base-T. 1000Base-Tx lOGigabit
• 3产品长度:1M/2M/3M/5M或其他定制长度；
• 4.带宽可达到500MHZ
■产品特点
1.通过国内信息产业部的认证ANSI/TIA 568-C.2认证测试、符合ROHS环保要求
2.每根跳线都经过严格的测试，保证100%产品合格，具有独特的防灰尘，防抗氧化功能。
3.水晶头铜片触点50pm镀金，具有良好的抗氧化和导通性能
4.可供黄色，蓝色，绿色，棕色
5.为避免插头后端的性能受损，在跳线两端的RJ45插头上设有保护结构
6.渐变型受力原理的加长护套，防滑抗拉，保证一定的弯曲半径。
7.具有防止松动、自锁、插拔灵活的功能
8.一体化注塑帽套结构，人体工学设计，提高跳线插拔时按压自锁弹片的舒适度和便捷性。
.电气特性
1.特性阻抗(1-130 MHz) : 100Q±15 ohm2.平均特性阻抗(1-130 MHz) : 100Q±10 ohm7.
3.最小互fu电容：46 pF/m4.最大平衡电容:165 pF/km
5直流电阻：72 ohm/km6.最大平衡电阻：2 %
Nominal velocity of propagation ( NVP ) : 0.73c
.物理结构
1.导体线径:23AWG ;2.线对数目：4组线对成线缆；3.插头插拔次数：》750次；4. FTP屏蔽：AL/PET;
.环境条件
1.储存温度:-20°C~60°C ; 2.工作温度：0°C~50°C。
■应用标准
•符合:YD/T 926.2-2009、GB 50311-2007 , ISO/IEC 11801-2002 ed2.0、ANSI/TIA 568-C.2 x EN 50173-2007 x IEC 60603-7-3 o
超六类（6A）非屏蔽水晶头（两件套）
产品参数
型号:ERJ6AVP
材 质：优质阻燃PC料+ 50卩镀金针片
规 格：21*11*6MM
接 口：RJ45
重 量：1.4克
颜 色：透明包装
包 装：盒装
■产品说明
•蓝思通信超六类非屏蔽水晶头（两件套）传输性能超过ANSI/TIA 568-C.2六类标准；
•采用进口环保阻燃PC材料，严格按照国际工艺加工制造，阻燃符合UL94V-2 ,安全可靠，•外壳韧性强，坚固耐用，色泽均匀，晶莹透亮；• 50卩镀金针片，抗氧化，抗老化能力强，阻抗超低;三叉式结构，接线更牢靠，传导性更强，不易脱落，制作出来的网线完美无差错；提供大 于750次的插拔，品质优良，与模块接触使衰减降至最低程度；•采用两件套装式，在压制水晶头时，能使网线线芯更容易锁定位置，制作出来的水晶头合格率更高，品质更稳定；•接线采用四上四下设计，使线对之间的串扰降至最低，支持T568A和T568B端接线序；•强化型弹片，采用平行设计，手感光滑且弹性好，耐弯折，进行180度压折测试30多次无断裂现象°
■产品应用
•适用于工作区域、集中点、管理间、设备间子系统应用；
•高密度网络设备连接和用户端跳线。
■材质特点
•针x片:磷铜合金，镀镣后再镀金，厚度达0.35MM ;
•西苑:进口环保阻燃PC材料，UL94V-2.
■温度范围
•工作温度:-20°C~+60°Co
.应用标准
•符合:ISO/IEC 11801:2002 ; ANSI/TIA-568-C.2 ; EN50173:2002 ; YD/T926.3-2001.
■产品特点
|
|
1.进口阻燃PC材料西苑，坚固耐用，三叉 式50卩镀金针片，传输与抗氧化能力强。 |
2.弹片有韧性耐弯折，进行180度压折测 试30多次无断裂现象！ |
|
3.两件套设计，制作出的网线品质更高， 网络信息的传输更稳定！ |

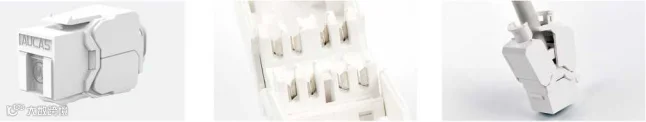

超六类（6A ）非屏蔽RJ45模块
产品参数
型号：4J6AU121W
材质：磷青铜打线夹+聚碳酸酯打线柱+50卩镀金针脚
规格:38*15*14MM
插拔:>1000次
端接：2250次
颜色：白色
包装：袋装、盒装
■产品说明
•专门用于结构化综合布线的EASTLANS（蓝思通信）Cat.6A局域网，传输语言、数据信号，支持当前的高带宽应用，可以安装到墙面信息面板上， 固定在桌面信息盒中或模块化配线架上。
•整体采用Press Fit技术，无焊点电路板，可提高性能及降低污染。
•带防尘盖，安全智能自动式防尘结构技术，跳线插入即倒下成为导槽，跳线拔出恢复防尘功能
•采用印刷线路板消磁技术，能有效降低内部串扰。
•保证NEXT值超越TIA-568-C.2 Cat.6A的要求，
• IDC外有T568A/T568B通过线序色标，便于用户安装和检查。
•耐久性:RJ45接口可使用750次以上插拔。
•模块的打线部分设计有防尘盖，在恶劣环境中保护内部IDC触点正常工作。
•更为精炼之设计，可适用于高密度组合式配线架。
•采用360。全锌合金外壳设计，能有效减少电磁干扰（EMI）;
•使用方式：180。免压接模式
■产品应用
•适用于工作区域、集中点、管理间、设备间子系统应用，广泛应用于政府、银行、酒店、学校、工厂、小区、商业办公楼等。
.电气特性
•介电强度:1000V 60HZ/1分钟额定电流:1.5Amp绝缘电阻：最小10MQ接触电阻：2MQ温度范围：-40-70°C
传输性能:超过ISO/IEC 11801 F级标准、ISO/IEC 61156和EN 50173、TIA/EIA-568-B.2-10、TIA-TSB-155, IEEE 802.3标准
.模块连接器
• RJ45 8针连接器：符合FCC68部分F子部分及旧C-60603-7;耐用性：可拔插1000次以上；材料：磷青铜、lOOOum镀镣层、50um镀金层
. IDC连接器
• IDC连接器：可卡接22-24AWG规格导体，0.51 ~ 0.65mm的铜线
导体绝缘层直径:0.70-1.60mm
材料：镀镣磷青铜
IDC主体和覆盖材料：塑料，防火符合UL 94V-O
IDC卡线次数:可卡接250次以上
■产品特点
1、安全智能自动式防尘结构技术，50卩镀 2、高强度聚碳酸酯打线柱，磷青铜打线夹子3、免打线设计，施工方便快捷。
金针脚，抗氧化性及接触性强。确保传输和接触性能达到万兆网络标准!
超六类（6A ）防尘打线式配线架
产品参数
型号：3D6AU2402
材质：加厚冷轧钢板+聚碳酸酯打线柱+磷青铜打线夹+50卩镀金针脚
规格：483*28*44.5MM（适用于19英寸标准机柜、占1U机柜空间）
插拔：Z750次
端接：Z250次
颜色：黑色
配置：带回弹防尘门、托线架
■产品说明
•蓝思通信超六类防尘打线式配线架采用高密度设计，加厚冷轧钢板一体成型，坚固耐用；
•采用韩国最新镀锡多层黑色电路板，全自动化机器焊接，减少回波损耗，满足网络的数据接收，白色塑料三角式焊接更牢固，线路更稳定；
•前端针脚采用50卩镀金工艺，具有卓越的抗氧化性能及接触性能，提供大于等于750次的插拔次数，并保证数据的稳定及高速传输；
•采用独特的回弹防尘门设计，能有效防止水和灰尘对金属针片的侵蚀；
•进口高强度聚碳酸酯打线柱，磷青铜打线夹子，提供大于等于250次的端接，可同时兼容110型和科龙型打线刀进行打线；
•配线架上配置有完善的可拆卸标签，设计人性化，便于安装和线缆区分；
• IDC锡厢T568A/T568B通用线序色标，便于用户安装和检查；
•配线架自带金属托线架，便于线缆固定、机柜检修、并且美观整洁；
•采用优质阻燃聚碳酸酯材料，符合UL94V-0防火要求；
•通过CE、FCC、ROHS、ETL及国内信息产业部的认证；
•产品满足ISO/IEC 11801 F级标准 YD/T926.1-2009 TIA/EIA568C.2标准。
■产品应用
•用于机房布线，特别是适用于当前的智能化解决方案，广泛应用于政府、银行、酒店、学校、工厂、小区、商业办公楼等。
■电气特性
•介电强度：1000V 60HZ/1分钟、额定电流:1.5Amp,绝缘电阻：最小10MQ、接触电阻：2MQ、温度范围：-40°C~+70°C。
.模块连接器
• RJ45 8针连接器：耐用性：可拔插750次以上、 材料：磷青铜、镀镣层、50卩镀金层。
■ IDC连接器
• IDC连接器：可卡接22-24AWG规格导体、
导体绝缘层直径:0.70-1.40mmx
材料：镀镣磷青铜、
IDC主体和覆盖材料：塑料，防火符合UL 94V-O、
■产品特点
1、采用独特的回弹防尘门设计，能有效防 止水和灰尘对金属针片的侵蚀。
2、采用韩国最新镀锡黑色电路板，机器焊接， 减少回波损耗，白色塑料三角式焊接，线 路更牢固，50卩镀金针脚，信息传输更稳定。
3. 配有金属托线架，便于整理及固定线缆， 高强度聚碳酸酯打线柱，磷青铜打线夹 子，保证线缆轻易卡破,提高接触性能。
