当铅酸蓄电池试验终了后或蓄电池出现故障而无法排除时，需要解剖电池观察分析，其步骤如下：
1外观检查

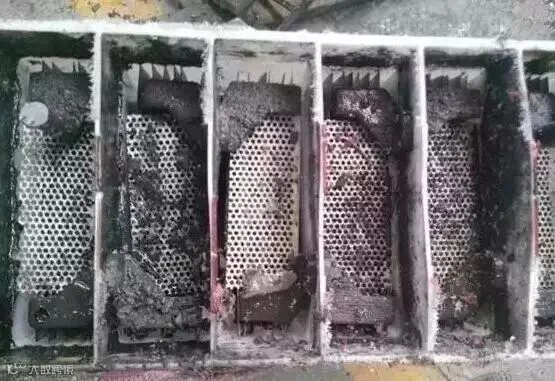

(图示活性物质有沉淀，说明活性脱落严重)

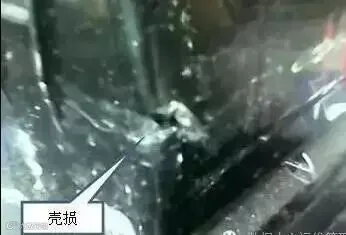

检查蓄电池槽有无破损及裂纹。
测量电解液密度值，电池端电压及每个单格电池电压情况。
检查蓄电池端柱及连接条情况。
2解剖观察
橡胶壳蓄电池放入较高温度环境中待其封口剂软化以后，用小刀将封口剂剔出，用铁锯将连接条锯断，用铁勾将每个极群组拉出，放入铁盘内。
塑壳电池用铁锯沿槽盖热封处将蓄电池锯开，在观察壁焊连接处有无虚焊假焊及断裂情况，以及极柱与端柱连接情况后，用铁锯将壁焊处锯开，将每个极群组抽出，放入铁盘内。
观察极群状况，是否有隔板缺少，汇流排有无断裂，汇流排与极板极耳处的连接情况，有无掉片及虚焊假焊现象。观察极柱与汇流排，极柱与端柱的连接情况有无断裂，虚焊假焊现象，观察极群内是否有异物存在。
观察极群侧面，底部有无短路连电现象及隔板在极群中位置及隔板边缘有无破损现象。
观察蓄电池槽内电解液状况，活性物质沉积状况，槽内有无异物情况以及电池槽中间隔板是否有开裂、破损、单格间沟通等。
完成上述观察后，用铁锯锯开极板与汇流排连接处，逐片检查正极板、负极板及隔板状况。
观察正极板四边框有无断裂现象，极板表面状况，活性物质脱落状况，小筋条腐蚀断裂情况以及极板有无弯曲等。
对于管式正极板观察丝管有无破损，铅芯有无脱脖现象，封底有无脱落，汇流排有无断裂以及管内活性物质有无下沉，空管程度等。
观察负极板表面状况，有无硫酸化迹象，活性物质有无收缩变硬，有无膨胀堆积及脱落现象。
观察每片隔板腐蚀程度，有无破损、断裂、掉角、穿孔现象，观察隔板时应将隔板洗净仔细观察。
分析记录电池解剖观察后，记录好观察结果，分析出影响电池性能及造成试验终止的原因，提出电池解剖分析意见。

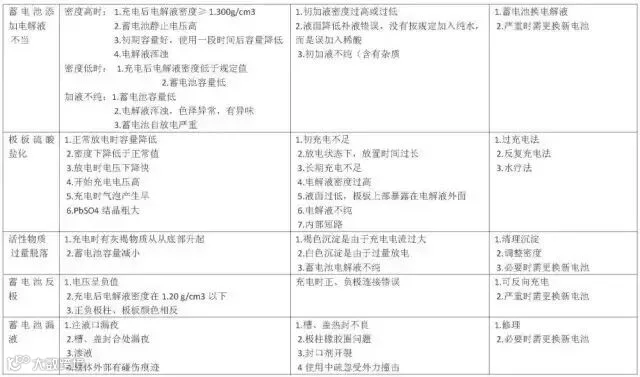

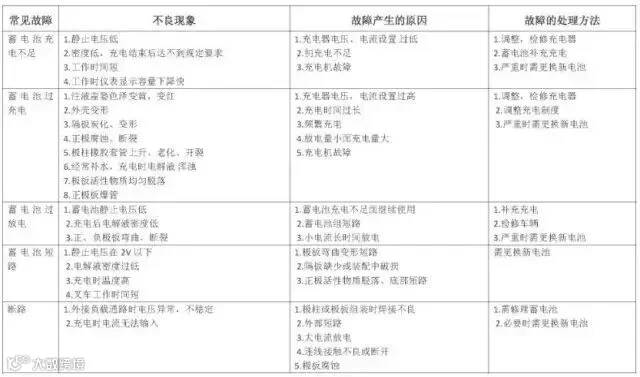

铅酸蓄电池常见故障分析及处理方法：
