导读：系统概述中海达iAqua船载水上水下一体化移动三维测量系统主要由三维激光扫描系统、多波束测深系统（可选配）、

中海达iAqua船载水上水下一体化移动三维测量系统（以下简称iAqua三维激光测量系统）主要由三维激光扫描系统、多波束测深系统（可选配）、全景影像采集系统、定位定姿系统、集成控制系统、后处理软件组成。可以同时采集河道、库区、海岸带、岛礁带大地坐标的高密度激光点云数据、水底地形数据以及沿岸地带的全景影像。

iAqua三维激光测量系统在长江航道测量

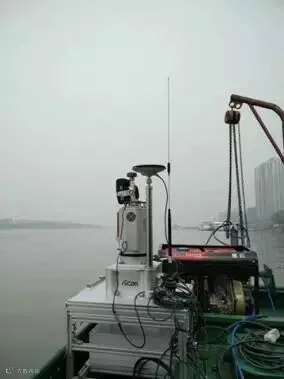

测量现场

在现场，工作人员使用iAqua三维激光测量系统进行数据采集。选取区域内一控制点作为基站点，定位定姿系统同时为STM设备提供静态数据、为多波束提供实时差分数据。

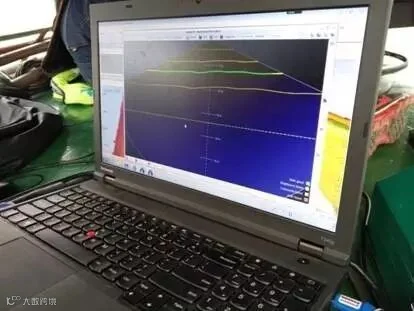

水下数据实时显示

iAqua三维激光测量系统安装方便、对载体适应性强，普通小艇或渔船即可作为载体。设备开机后完成对多波束校准、惯导收敛后即可开始作业。作业时，可根据需求同时或分别采集水上、水下数据。

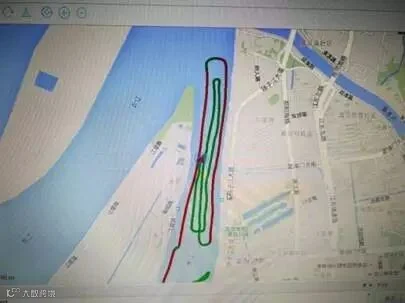

数据采集轨迹

完成激光数据采集工作后。采用海达数据融合软件进行激光数据融合，生成点云文件及360°全景、DEM、DLG、三维模型等成果。

数据成果

在激光采集区域内寻找明显地物(如房角、栏杆与棱台等)作为精度验证点，用RTK或者全站仪采集并记录其位置信息。验证点基本覆盖两岸测区，且分布均匀。

经过精度验证， iAqua三维激光测量系统的测试结果水平精度、高程精度均优于10cm，满足相关规范要求。

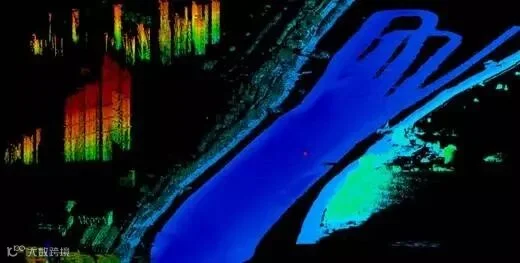

水上水下数据叠加显示效果

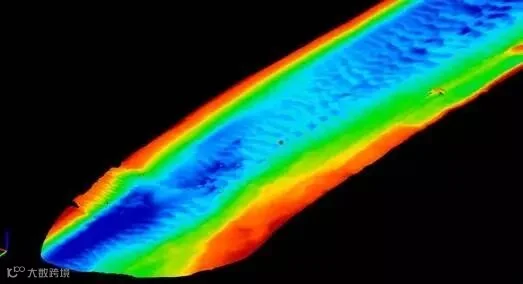

水下地形显示效果

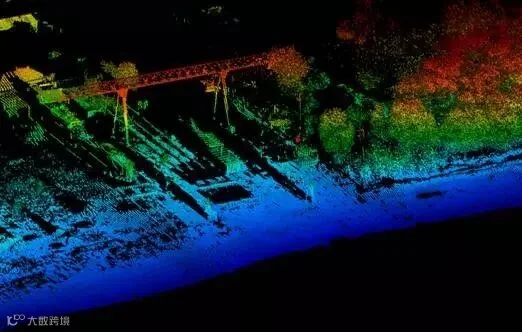

水上点云细节展示效果

小结

iAqua三维激光测量系统拥有多传感器集成、水上水下数据同步采集、多源数据融合处理、激光精度高等优势。激光外业采集完成后，能够在极短的时间内生成高精度的激光点云，根据激光点云可以快速得到测区的DEM、DLG、360°全景等多元化成果。使用高精度的激光点云，结合全景影像，可快速进行数据矢量化。

iAqua船载水上水下一体化移动三维测量系统优势

1、高集成。多传感器集成，水上水下数据同步采集，多源数据融合处理。照片采集可对点云赋色，水上水下数据可叠加显示。

2、高精度。激光精度高，水平、高程精度可达10cm。

3、高效率。激光外业采集完成后，能够在极短的时间内生成高精度的激光点云，根据激光点云可以快速得到测区的DEM、DLG、航道实景等多种成果。

这些精准的数据可以用于河岸、库区、海岛、海岸线、植被、潮间带的监测。并且基于GIS平台生产出大比例尺地形图、全景影像、水岸线等多种数据成果，可为数字水利、智能航道、海洋海岛测绘提供数据、应用和管理决策支持。
