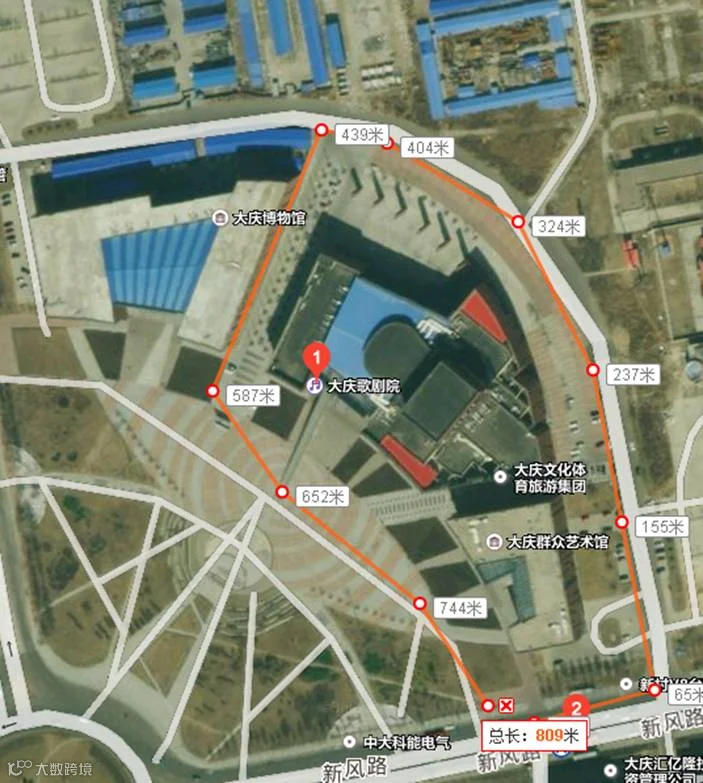

大庆剧院卫星导航图
“只花了4小时，我一个人就能完成建模啦！”今年2月，中海达应客户邀请，模拟竣工测量的需求，演示对大庆歌剧院进行指定特征点测量、立面测量，输出平面DLG图、建筑三维模型。
据介绍，类似大庆歌剧院这种大小的建筑，采用传统全站仪测量方式，需2人2天才能完成以上的工作，而使用中海达最新影像测量系统VRTK，则只需1人4小时就能完成。
在了解需求和歌剧院结构后，技术员现场做了分析和拍摄路线规划后，使用vRTK开始外业采集。最终，技术员绕拍歌剧院一圈，总共采105张图片，现场解算获取部分特征点坐标，再到内业贴图建模、输出平面图，最后按照客户要求成功交付成果，效率相比传统全站仪也大大提升，得到了客户的肯定。

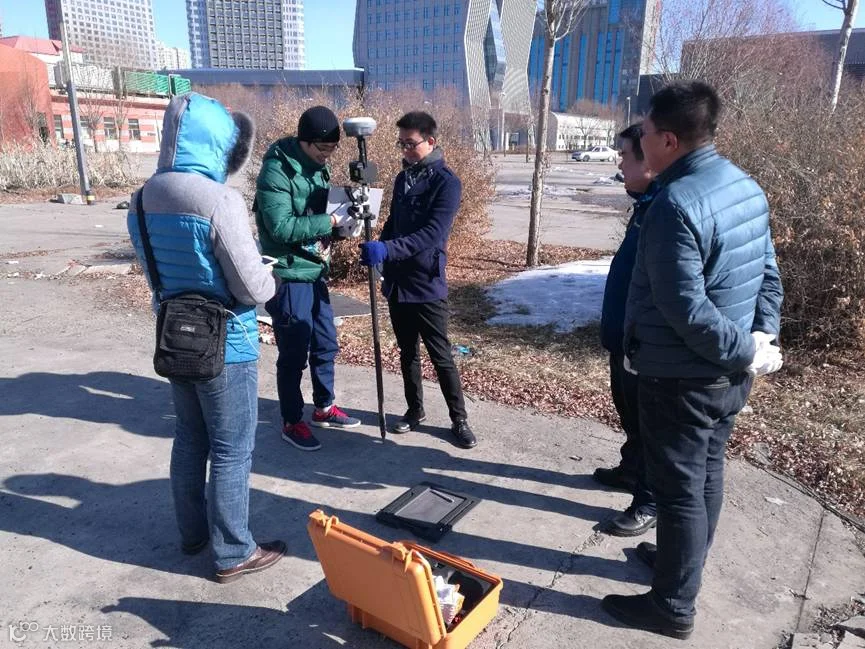

技术员现场组装VRTK

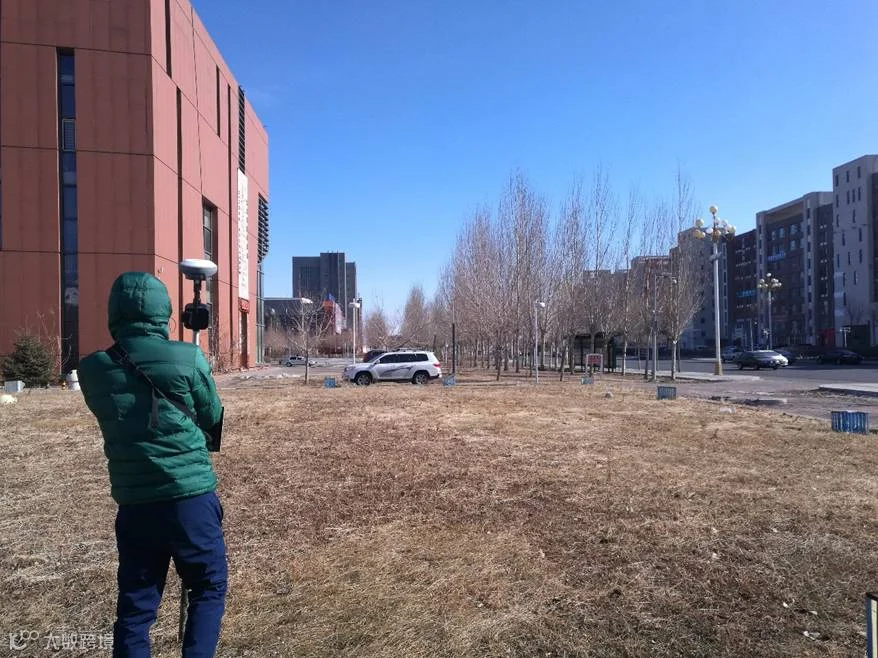

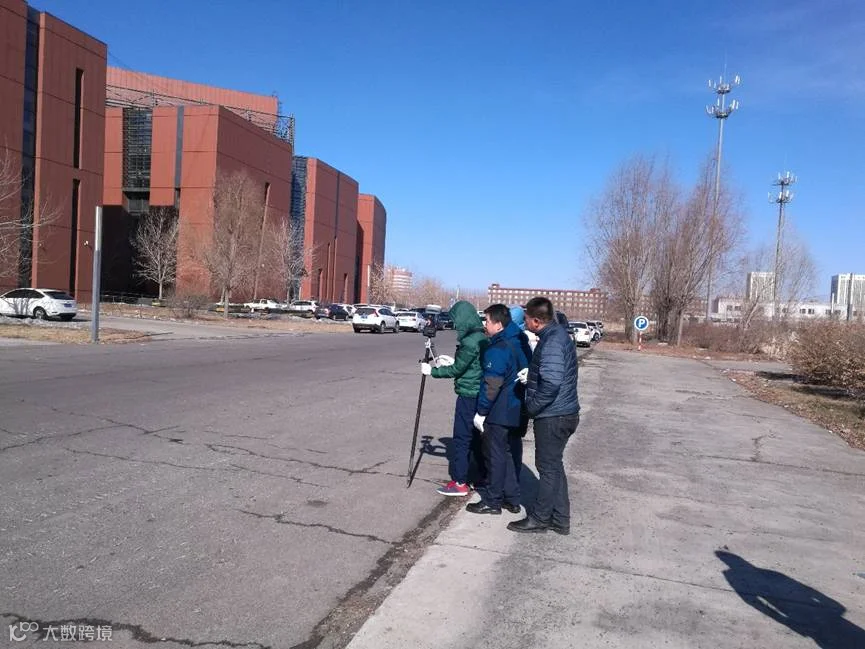

作业现场

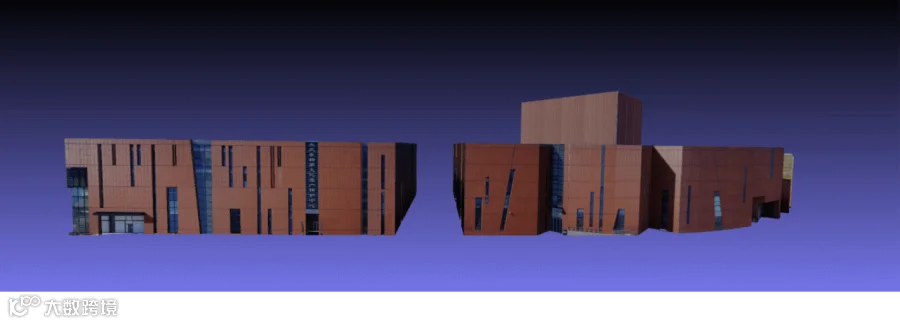

模型结果
vRTK采用单镜头搭配成熟RTK产品，可现场捕获影象、位置信息，结合外业软件、数据后处理软件，可输出高精度点坐标、点云、三维模型等可视化交付物，适用于竣工测量、无人机联测和桥梁巡检等行业。
通过多次类似以上的实地作业测量，vRTK采用的摄影测量技术可以很好地解决现有传统仪器成本高、效率低以及建筑立面测量难度大的问题，大大提高作业效率。

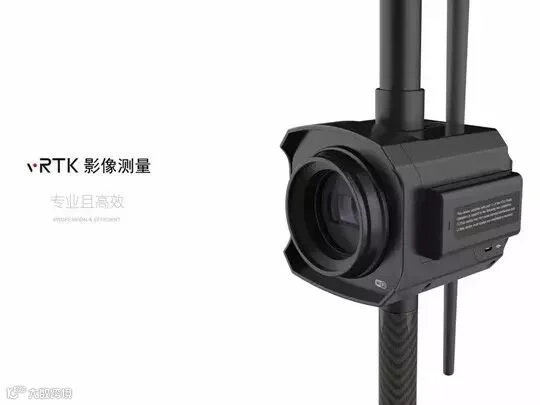

VRTK影像测量系统

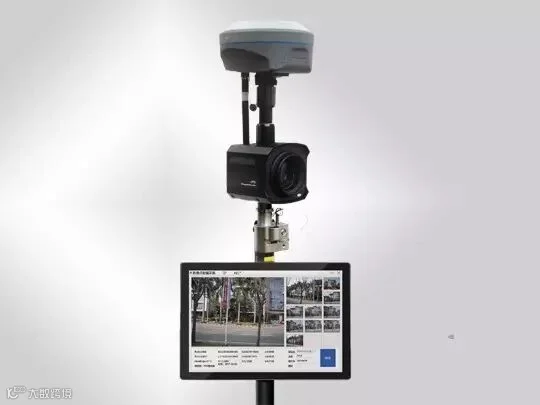

VRTK整机

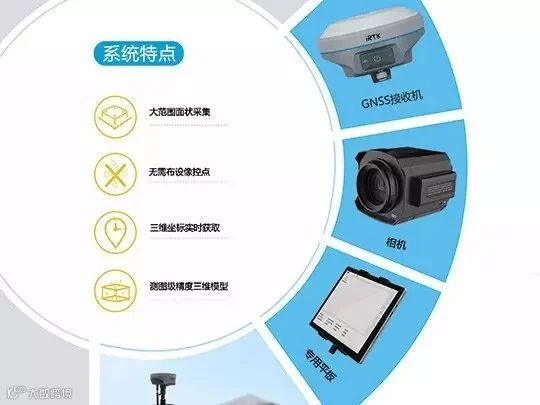

系统特点
大范围面状采集
无需布设像控点
三维坐标实时获取
测图级精度三维模型
电力巡检
交通事故查勘
三维建模
立面测量
>现场作业
图像和位置信息采集
实时相片解算
获得特征点高精度位置信息
>室内作业（可选）
导入图像和位置信息至建模软件
基于图像建模、纹理贴图
输出建模、测图成果
定位精度（RMSE)
水平：5cmRMS
高程：5cmRMS
3轴倾斜传感器范围：30°
使用对中杆支架时倾斜传感器精度：0.1°
在无干扰环境下磁性方向传感器精度：3°

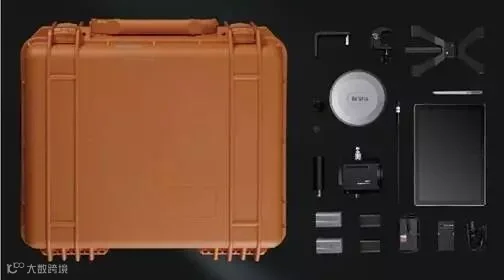

RTK连接件1个
天线2根（电台、网络）
RTK电池充电器1个
RTK电池2块
相机电池2块
相机充电器1个
平板电脑支架1套
