【精品】小型离网太阳能方案设计

1、工程概况

建设单位：杭州易达光电有限公司

项目名称：**********太阳能发电系统

建设地点：***********

该工程位于********，建筑面积****平方米，

2、系统要求：

1）根据项目要求，为**个房间供电，每个房间平均负荷约***W，负载最大功率为：

16000W ，所以选用逆变器功率为20Kw。

2）每个房间平均每天用电4~5小时，平均用电量为16kw×4.5h=72kwh。

3）电池组件集中放置在宿舍楼屋顶。

4）由于蓄电池数量较多，且较重，所以集中放置在一楼独立的一个房间，并且便于维护，检测。

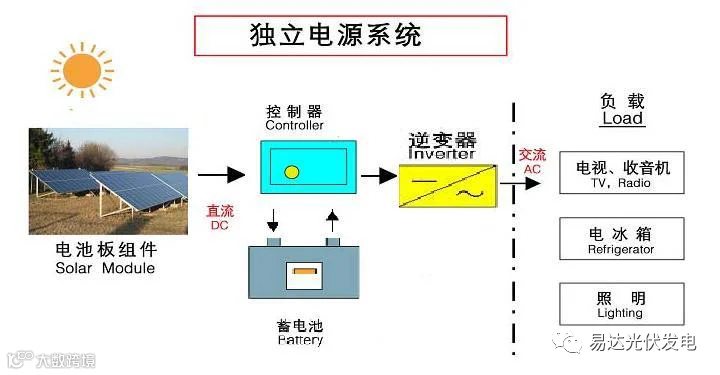

系统主要由太阳电池板、充放电控制器、免维护铅酸蓄电池、安装支架、电池柜等组成，太阳电池板产生的电能经过电缆、控制器、蓄电池等环节，转换为交流负载所能使用的电能。示意图如下：

3、系统配置方案：

根据客户要求，主要给家庭户用电源系统，配置计算如下：

说明：1、本报价为系统的货物总价，包含安装、运输、施工等费用，直至系统正常运行。

2、其它项包括螺栓螺母、穿线管等配件费用；

3、本报价有效期为即日起15个日历日内。

4、系统的关键部件描述：

1） 太阳能电池板：

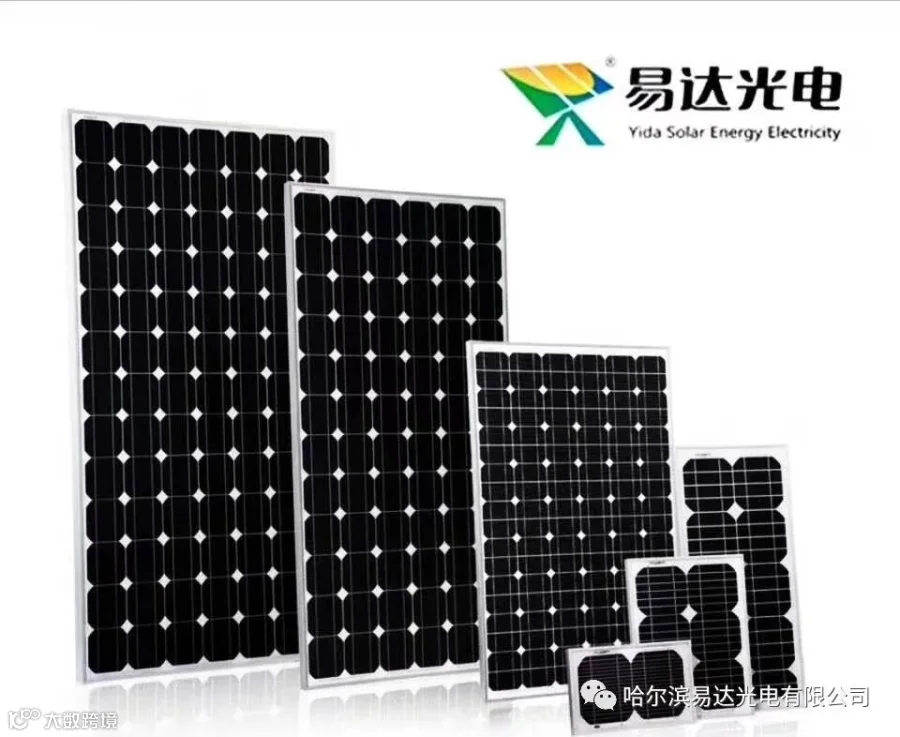

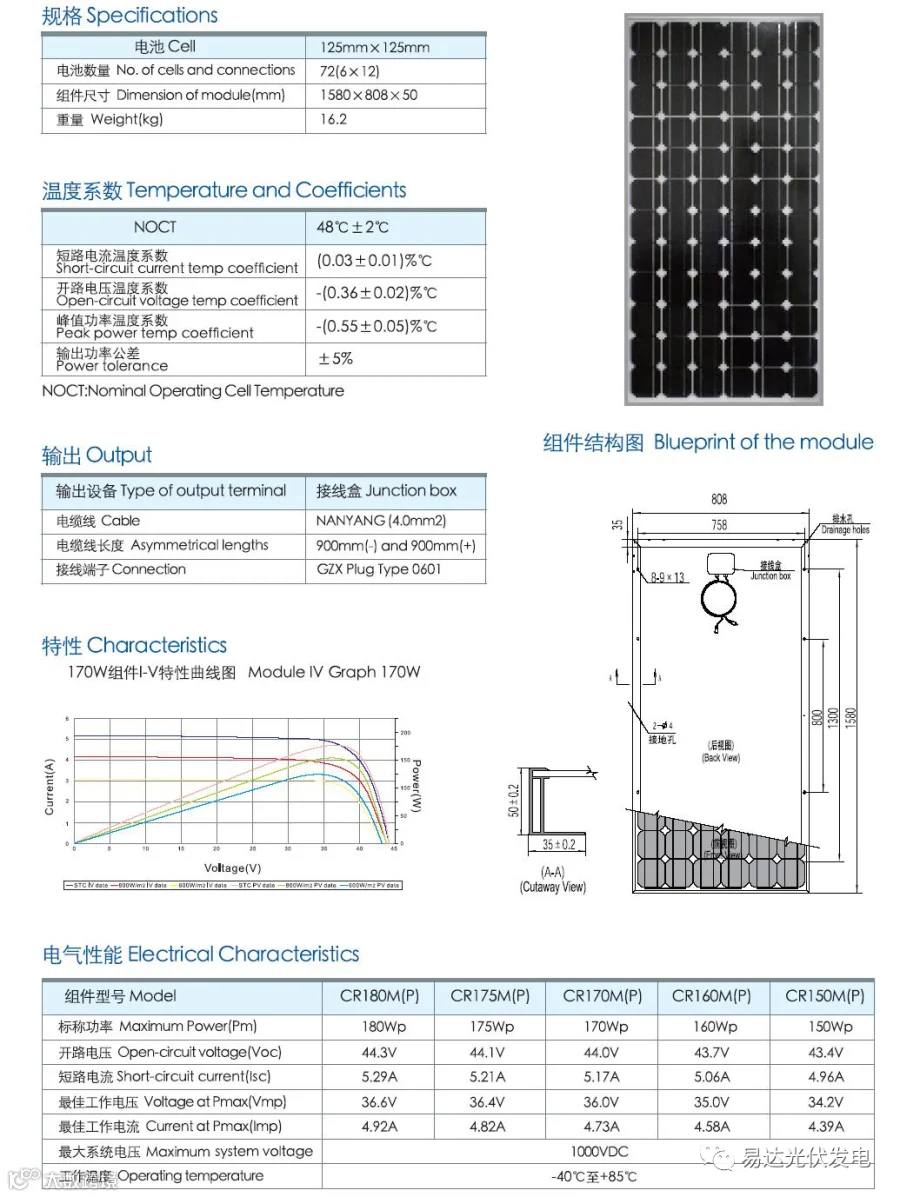

在太阳光的照射下将太阳能转换成电能输出，是整个光伏系统的核心部件。本系统采用电池组件共计200块，8块36V/170W（外形尺寸为1580×808×50）串联组成一组，然后进行并联，共计20组。我公司专业生产太阳能电池板，产品已经通过了CE、ISO9001、ISO14001认证，电池片效率20％以上，使用寿命25年以上。

2）充放电控制器：

根据系统的充放电要求，采用GS-200PFL6-V控制器，控制器对蓄电池充放电条件加以规定和控制，具有LCD中英文菜单显示、精确的电池电量测量显示、工作状态指示等功能，是整个系统的核心控制部分，控制器具有以下特点：

a、 LED、LCD显示功能，可对蓄电池电压，负载电流及充电电流、日发/放电量、累计发/放电量、负载短路次数、环境温度进行实时监控和显示。

b、具有过充、过放、过载、短路、接反、过压、过热等一系列声光报警和保护功能。

c、温度补偿调节电压，补偿系数可设定。

d、提供标准RS232/RS485接口。

e、人性化的人机交互界面，具有故障信息和运行状态查询功能。

3)离网逆变器：

采用正弦波逆变器，输出纯正弦波，具有瞬态响应好、波形失真小、逆变效率高、输出电压稳定等特点,并同时具有极佳的EMI指标。本电源设有直流输入过、欠压保护、直流输入极性接反保护、交流输出过功率、短路保护、机内过热保护等一系列保护措施，使电源的各项性能指标和可靠性具有足够的技术保证。

4）蓄电池组：

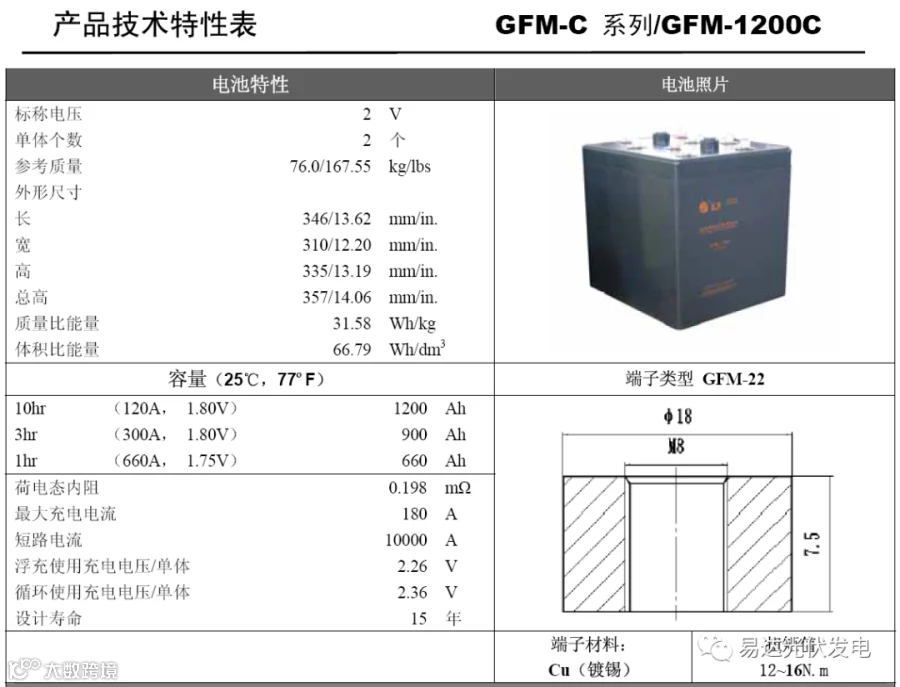

将太阳电池产生的电能贮存起来，当光照不足负载需求大于太阳电池所发的电量或晚上用电时，将贮存的电能释放以满足负载的能量需求，它是整个系统的贮能部件。本系统蓄电池组采用2V/800Ah共计315块组合而成。采用免维护铅酸蓄电池，具有效率高、使用方便、免维护、自放电小、寿命长等特点。

产品特点：　　采用高品质的AGM隔板、无锑多元铅钙特种合金；　　独特的极群结构和工艺设计使电池具有较长的服务寿命；　　采用气体再化合技术，使用期间无需加水维护；　　高纯度原材料，确保自放电率极小，平均每月≤3%（25℃）；　　电池槽采用高强度ABS(可选用阻燃级ABS)；　　适用工作温度范围：-15℃～45℃；推荐使用温度：25±5℃；

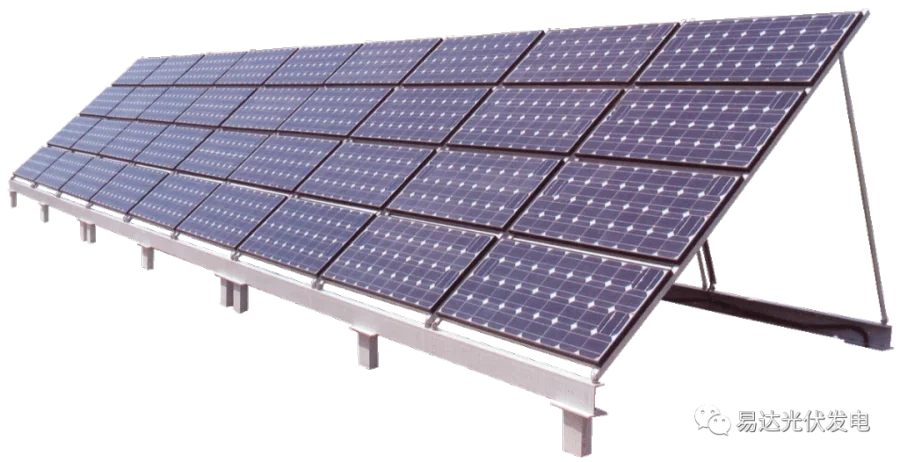

5）安装支架：

采用优质型钢焊接支架，设计抗风强度为12级，采用热镀锌＋喷塑工艺，既美观，又能耐腐蚀、老化，使用寿命20年以上。

6)交、直流配电柜：

系统配置专用的配电柜，是整个系统的核心控制部分，配电柜内安装有导线、保护开关、接触器、避雷器、漏电断路器等电器设备，整个系统安装在机房，能有效的防止雨水淋湿，保持空气干燥，并有效通风。

5、施工组织方案

1）、施工部署

（1）部署原则

a、 集中力量保质量、保工期，在人力、物资、机械方面给予充分保障，各工序管理应相互协助，指导好现场的施工工作，搞好各工种的协调配合；

b、 组织各工种配合施工，穿插作业，重点部位重点施工。以达到土建、安装以及其它各工种之间相互创造条件，确保工程总体进度。

（2）施工管理措施、主要措施有：

a、 针对每个工程，任命唯一项目经理。并组成施工现场管理机构，发挥项目经理优势，在各施工生产要素的配置上对该工程实行重点政策，确保工程顺利施工。

b、 建立精干、高效、有力的项目部，选拔高素质的项目经理和管理人员，实行项目管理负责制。全权组织技术、质检、材料、安全、财务等部门对工程施工进行全员、全面的动态管理，并对工程的安全生产、文明施工、成本核算及经济效益进行全方位的管理和控制。

c、 利用技术熟练、纪律严明的施工队伍进行施工，充分发挥我公司在管理和人员素质方面的优势，强化职能，统筹协调，综合管理，确保工程总体目标的实现。

2）、施工方案

⑴进场阶段

对施工现场进行认真勘察，合理选定材料摆放区，制作区、工具存放区及废品堆放区，有条件时应建立材料仓库，便于管理。制定现场作业程序，不阻碍其它工程的施工，根据工程进度合理安排施工人员进场、材料进场及工具进场。组织人力搞好现场的文明环境，施工人员进场前作适当的安排培训，技术培训，规章制度培训以及甲方要求的注意事项等，使进场秩序良好。

⑵主体阶段

按工程进度计划，由项目经理部组织计划施工。整个工程大致分为电池板支架的安装、组件安装、蓄电池及控制系统的安装、系统调试等，各个阶段的施工应合理安排并做好半成品或成品的保护工作，加强工作中的自检工作，对发现的不合格项目及时组织人力处理，决不让不合格品流入下道工序。

3）调试阶段

总体目标：功能达到设计要求，达到业主满意。

安全性检查

a、检查系统是否符合《建筑电气工程施工质量验收规范》GB50303的规定。

B、检查接地线   接地线应采用涂敷裸线或镀锌线，不得采用带有绝缘防护层的导线，接地线应采用单股线径大于2mm的导体，并标示为绿色或黄绿相间的颜色。

C、检查接地的连续性。

D、检查接地电极、等电位连接部件是否符合要求。

E、检查接地电阻是否小于10欧姆。

F、检查避雷设施是否符合《建筑物防雷设计规范》GB50057和光伏系统设计要求。

G、检查方阵的绝缘电阻。

H、检查感应雷屏蔽装置接地和联通是否有效。

电气测量

a、检查控制箱接头是否锈蚀、无松动，电气连接的完整性等。

B、系统施工完成后应确认组件可靠，极性正确，组件无遮挡，受光面表面清洁，测量短路电流、开路电压无异常。

C、检查控制系统的输入、输出是否正常。

D、系统运行前的检查应详细记录，形成有效质量记录并存档。

四、环保性能及措施

实行环保目标责任制，把环保指标列入责任岗位责任制，建立一支自我监控体系，项目经理是环保工作的第一责任人。我方产品使用的零部件在使用过程中不会对环境造成任何污染。我方承诺终身回收蓄电池。负责施工现场粉尘、噪声、废气的监测和监控工作。

总则：

1、施工过程中，严格遵守环保的有关规定，采取各种有效措施预防和消除因施工造成的环境污染。

2、施工过程中，产生的废弃物及时处理，运至监理工程师及当地环保部门同意的地点弃置。

3、严格按照有关文明施工的管理规定，教育进场施工的职工认真遵守、严格执行，坚决做到文明施工。

五、售后服务等的承诺

1对投标货物交货的承诺

合同签订后，我方积极组织人员安排货物的生产和安装，并将货物及时送到指定地点。全部货物的包装均采用本行业通用的方式进行包装（有合同约定的除外），确保符合国家相关法律、法规的规定。确保货物安全无损的抵达现场。如有延迟交货现象，我们愿意承担由此带来的一切违约责任。

2对质量保证期的承诺

我公司严格遵守合同所规定的相关约定，货物的质量保证期为自货物通过最终验收起3年，质量保证期限内，负责免费的保养和维修，对任何因设计、安装等造成的设备部件损坏，进行无偿更换和维修（不包括人为破坏因素、不可抗拒因素、非正常使用因素的故障和质量问题）。并对产品进行终身技术维护和支持，配合招标人进行技术改进。

在质量保证期期内产品出现故障，我方在接到通知后，维修响应时间1小时内，24小时内派人赶到现场，24小时内排除故障。质保期内无偿提供人和技术支持，配合买方进行技术改进。

如遇产品或部件进行更新，我公司会把产品最新情况和技术信息及时告知用户，必要时对用户进行免费培训或进行现场安装、调试、使用指导。

我方承诺：根据客户需求，终身免费提供与设备有关的技术资料和相应的技术支持。

本工程太阳能发电系统分项承保质量保证期见下表
