应用 | HD-511缆道测深仪，精度与效率并行

“万瓦鳞鳞若火龙，日车不动汗珠融。”又是一年仲夏，恰逢长江又一轮汛期，本着测绘人“不冷不测，不热不测，不冷不热不测”的“宗旨”，江苏中海达海洋信息技术有限公司（下称“海洋公司”）技术人员再次出征。

测深是水文测验的一个重要组成部分，为保障测工的人身安全，减少劳动强度及额外开支，近年来，大江大河普遍建设了一批缆道设备进行测深。而本次测试，海洋公司技术人员携HD-511程控式测深仪与长江某水文局共同开展，旨在完成大水流、水质浑浊的条件下的缆道测深任务。

传统缆道测深以铅鱼作为测验平台，铅鱼用柔性悬索铅直悬吊在主索的下面，测验人员在岸上控制铅鱼的水平运行至测量点处，然后降下铅鱼，沉入水底后，肉眼估读缆绳入水深度，完成该测量点后，升起铅鱼，前往下一测量点，再降下。此种方式水深误差较大，最终会影响断面流量的计算，且工作效率低。

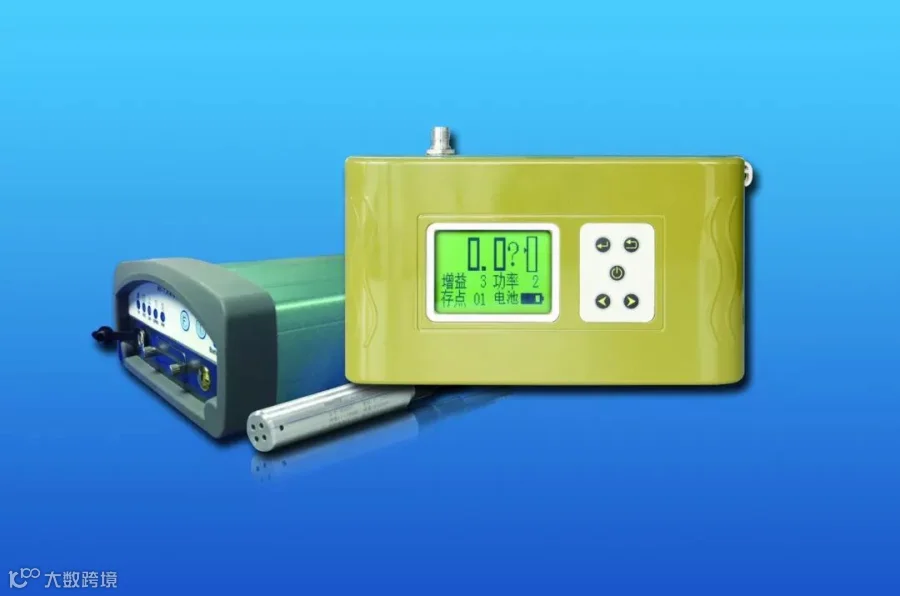

而中海达HD-511程控式测深仪一改此种作业方式，先将换能器、水位计与铅鱼固定，保持换能器垂直向下，并通过水位计实时测量换能器吃水。然后通过无线实时远程传输的方式将测深数据传回岸边电脑，电脑软件将回传的模拟信号与水位计数据转为正确的水深值。之后结合测流计的数据，得出最终的断面流量。这种方式相对之前，提高了测深的精度，同时，不需要将铅鱼放至水底，提高了工作效率。

本次的测试沿长江而上，一路经过6个水文站，进行了6次测试。测试水域环境复杂，水深从几米到二三十米不等，流速从2m/s到5m/s不等，水质总体较为浑浊，测试条件恶劣。

测试过程

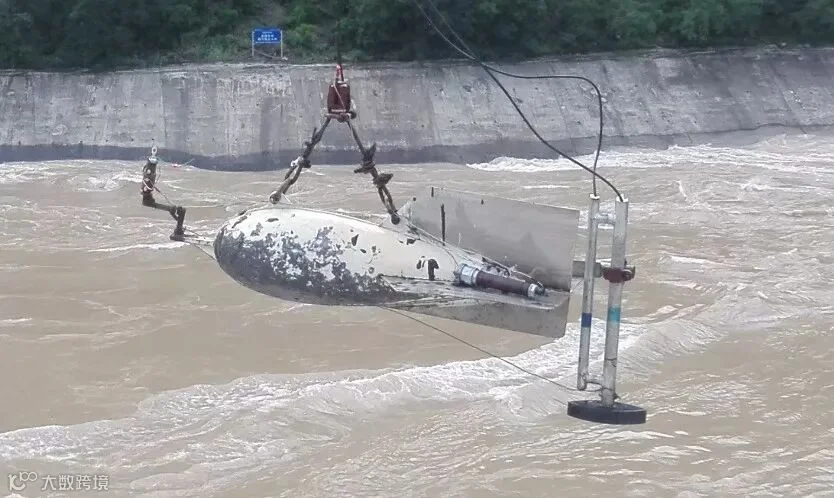

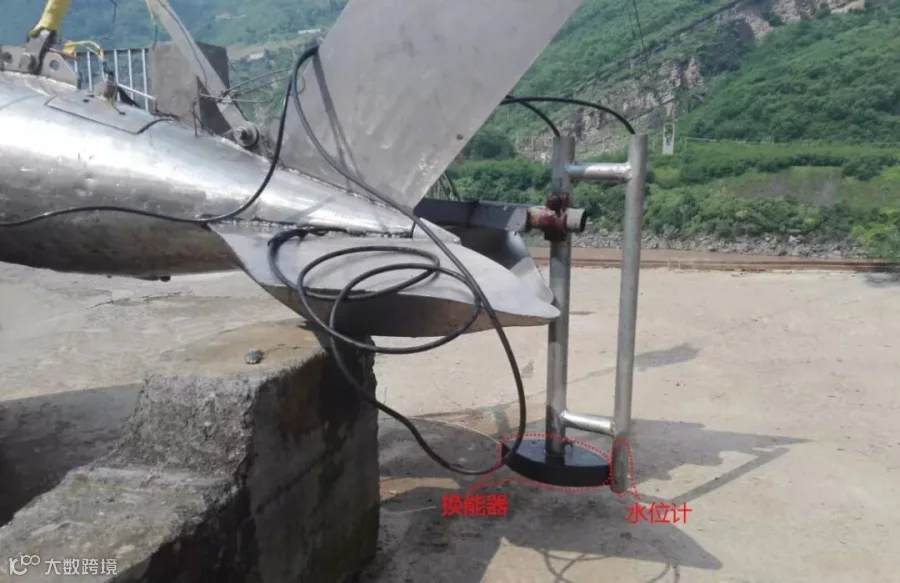

首先将铅鱼与换能器、水位计固定。换能器由套筒直接固定，水位计隐藏在换能器后的套筒内。

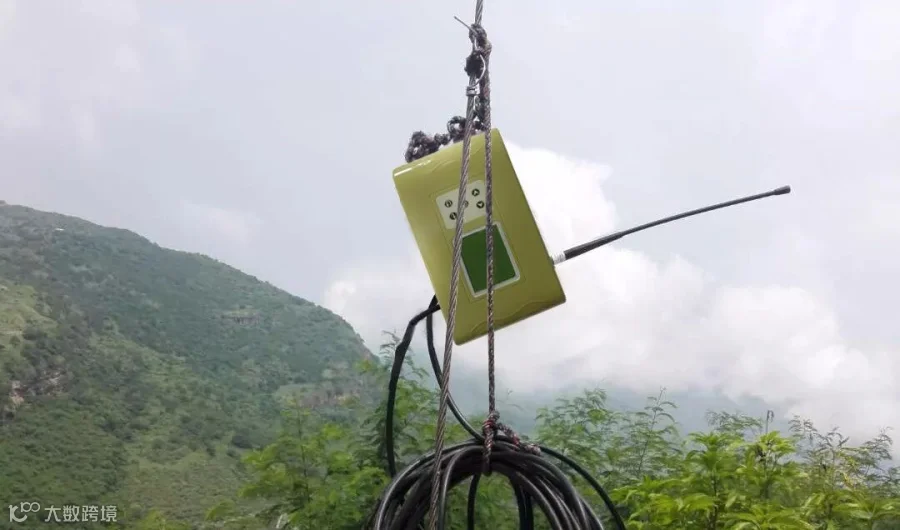

将主机固定在绳缆上，并接线。

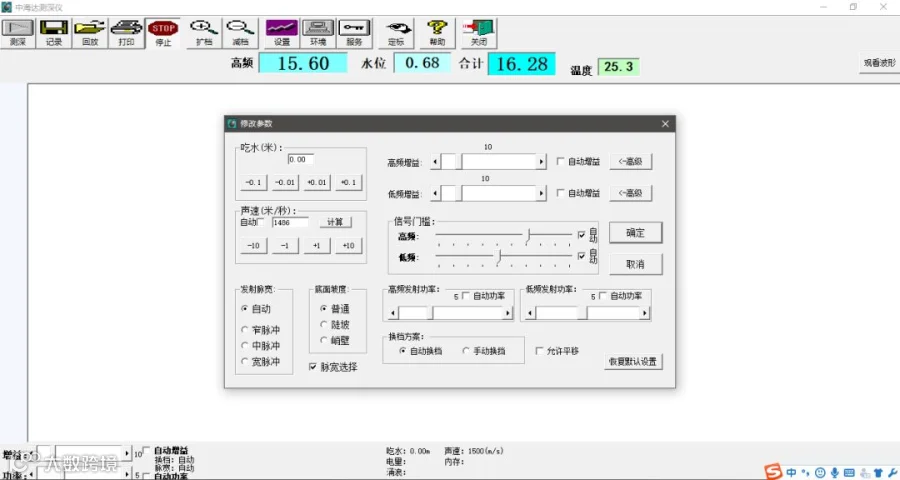

软件端调试，配置，输入基本测深参数。

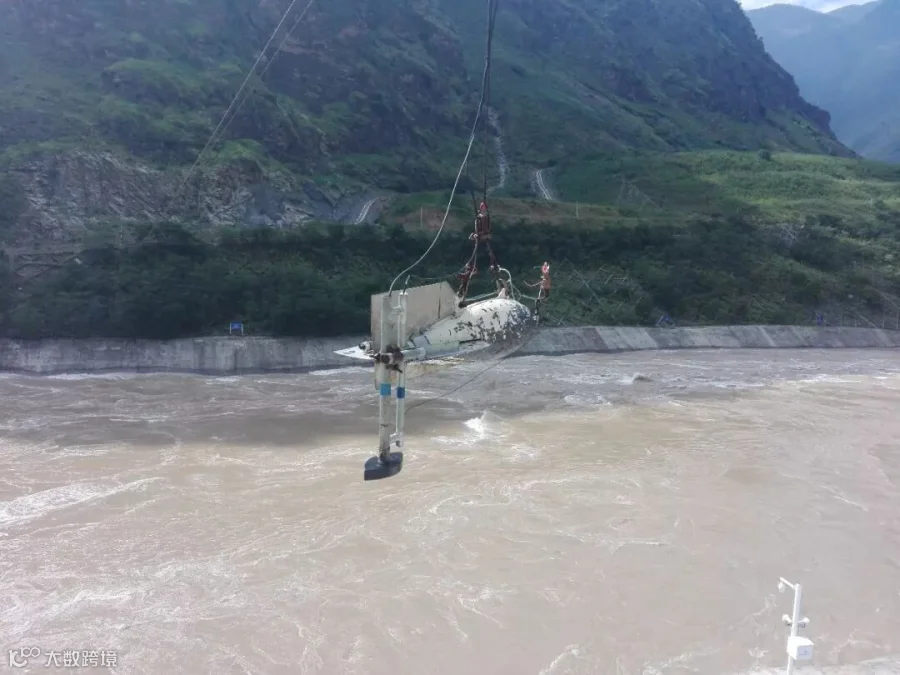

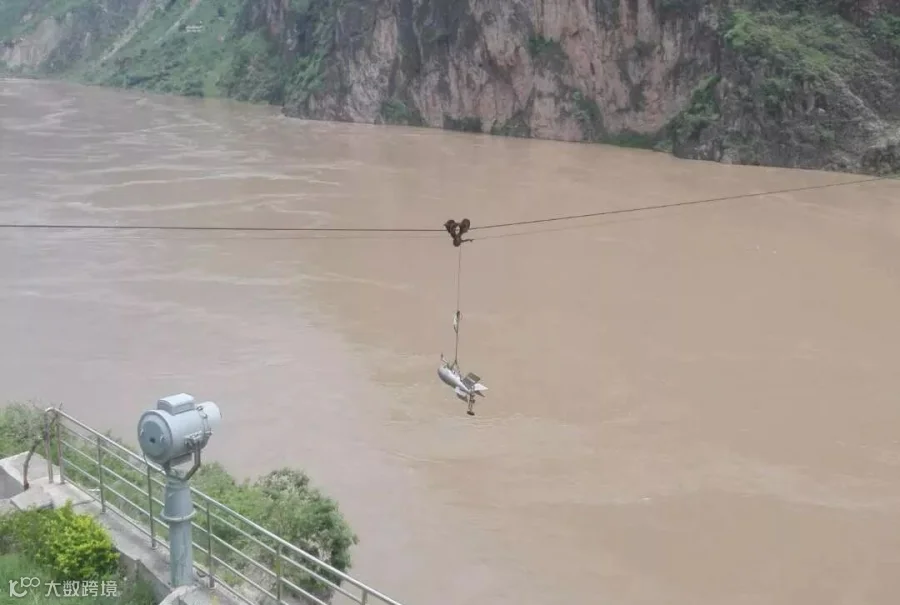

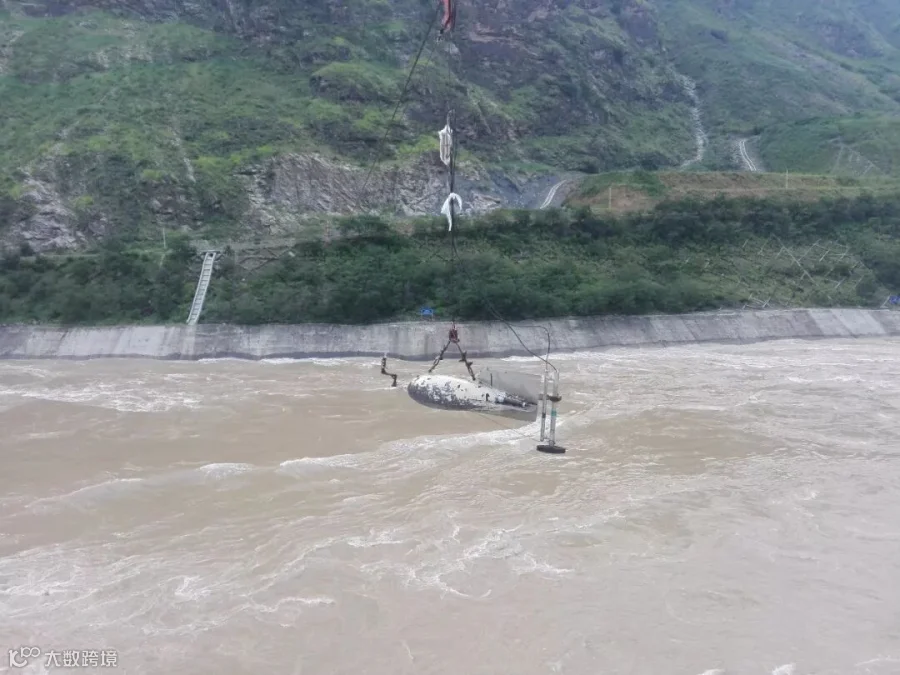

铅鱼下水，开始测量↓↓↓

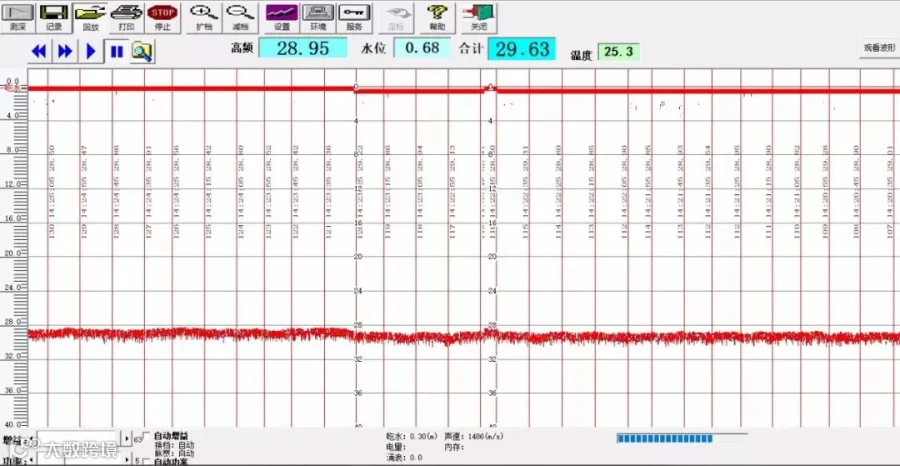

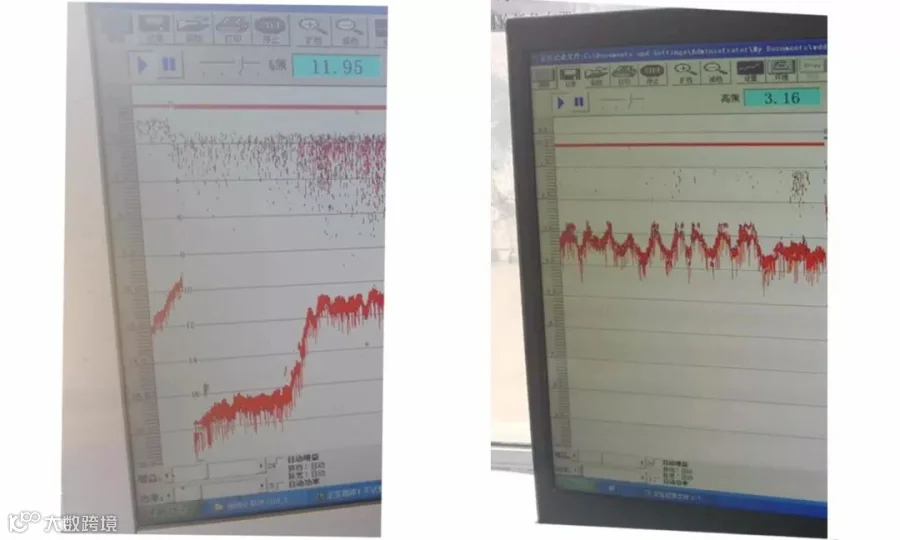

软件端显示效果↓↓↓

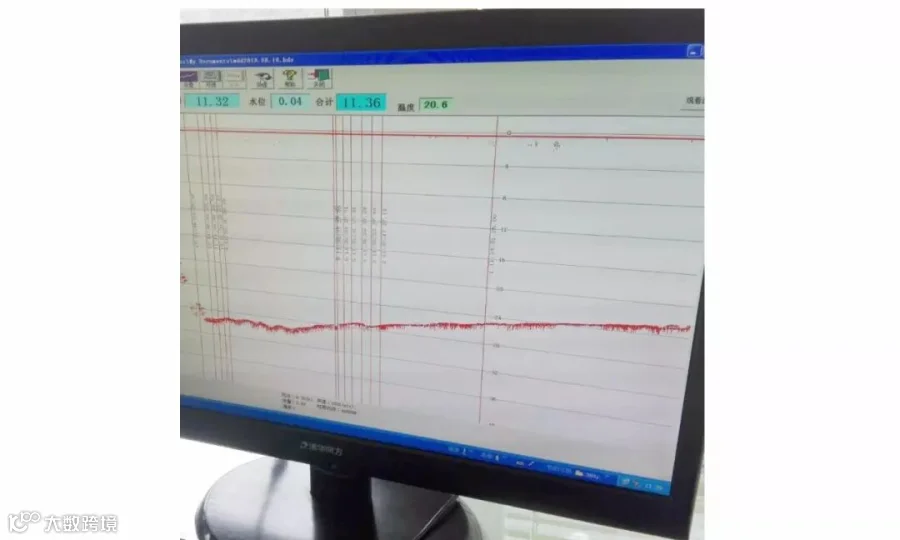

水深成果↓↓↓

水文局工作人员根据深度数据与实时的流速数据结合，得到某一时间的断面流量。

历时10天，整个测试尘埃落地，实践证明了HD-511缆道测深仪的性能足以胜任复杂水域环境缆道水深测量的任务，水文局工作人员及领导对其性能给予了充分认可，同时高度赞扬了海洋公司的工作态度。
