杭州易达光电有限公司是中国领先的一体化光伏应用产品制造商和系统集成商。公司业务涉及电池组件的设计、制造和销售，以及并网、离网光伏应用系统的设计、销售和安装。易达光电始终坚持为客户提供高性价比的产品、技术服务，客户满意是我们永恒的追求！

易达光电从2001年起，以丰富的实践经验、深厚的技术背景、先进的装备和优良的售后服务，在国内可再生能源发电市场上赢得了骄人业绩，易达光电的产品和服务广泛应用于户用光伏电源系统(SHS)、无人值守微波中继站、光缆维护站电源系统、石油管道阴极保护电源系统、高速公路视频监控系统、森林防火通信监控和微波中继站系统、通信行业直放站电源系统、水文水情监测用太阳能电源系统、野外气象和地震台站等各个领域。

经过多年的不懈努力，我们拥有了一支技术精湛、服务意识强、具有强烈敬业精神的员工队伍，可以为用户提供从技术咨询、方案设计、生产制造、安装调试到售后服务一条龙的服务；可以根据用户的不同要求，量身设计太阳能发电和风光互补发电在各个领域的整体解决方案；可以利用我们的技术优势为用户提供各种性价比极高的太阳能光电成套设备和机房一体化设备系统集成。

基于在新能源和整体机房市场上的优异表现，易达光电得到了越来越多新老客户的大力支持，易达光电将更加积极主动的面向国内外新老客户，通过技术创新不断开发新的技术和产品，以高品质的产品和高素质的服务来确立我们的企业文化。

免责 声明：

因为本手册的使用涉及到的易达光电光伏产品的安装、运行、使用和维护的条件或方式是易达光电无法控制的，因此易达光电将不会承担任何与之相关的责任。并且对于损失、损坏或任何与安装、运行、使用、维护有关的费用增加，易达光电特别进行免责声明。

可能因为光伏产品的使用所引起的对专利权的损害或者对第三方权利的损害，易达光电不承担任何责任。没有通过暗示或者其它方式给予任何关于专利或者专利权的许可。

这本手册上的信息都源自于易达光电项目施工经验的积累，因此它是值得信赖的。但是这些包含产品说明书和相关建议的信息并没有组成一个外在或内在保证。易达光电将保留对本手册、光伏产品、说明书或产品信息表进行修改、更新的权利，并且不会事先通知。

本手册包括了易达光电太阳能电池组件（以下简称组件）技术性能、参数以及使用和安装的一般信息。用户在使用和安装本公司的组件之前，请务必认真阅读本说明。如果对说明中的内容不理解或有异议，可以联系本公司的技术支持部门，由本公司给予进一步的解释。在使用和安装本公司组件的过程中，操作人员必须遵守说明中所有的安全注意事项。

一、太阳电池组件应用简介

太阳电池组件是一种可以将太阳日照的光能转换为电能的能量转换部件，主要原材料为晶体硅的半导体材料，通过一系列化学、物理手段制造而成。早在上世纪 50 年代，人类就研究出了可以实用的太阳电池组件，但由于当时成本昂贵，主要应用于航天领域，随着科技的不断进步，目前太阳电池组件已经大规模应用于民用领域，并以其清洁、无污染等特点，受到了人们日益关注，是可再生能源开发利用的主力军。

光伏发电应用技术，目前，主要分为两种形式，即：

1、光伏离网应用：

不需要依赖传统电网，可以独立运行的系统，主要由光伏电池组件、系统平衡部件—充放电控制器（逆变器）、蓄电池组成，此类系统包括几百瓦至上百千瓦的独立电站、以及小型离网独立应用系统，比如，太阳能家用电源以及太阳能路灯、庭院灯、草坪灯，太阳能监控检测系统等。

2、光伏并网应用：

直接将光伏电池所发电能通过交—直流转换装置（逆变器）并入电网，较之上述光伏离网应用，具有成本低、利用效率高、容量不限等优势，是未来光伏发电应用的主要应用形式，目前主要分为：大规模地面并网光伏电站，屋顶光伏发电应用以及光伏建筑一体化等并网应用形式。

本说明书还描述了运用光伏能源的几种典型的系统，但没有涉及具体的安装结构和针对具体安装过程的说明，针对一个具体系统的安装，需要在以下几个问题上向易达光电客户服务中心咨询：

1、太阳能光伏系统的规模

2、电线的材料

3、连接器件

4、支架结构

5、配套部件

在安装一个太阳能光伏系统前，您必须熟悉系统安装的机械和电气要求。为方便今后的保养、维护、更换或出售，请妥善保管本指导书。

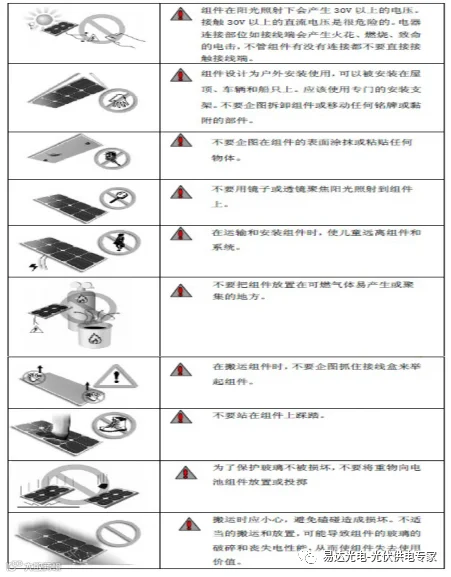

二、安全注意事项

三、主要技术参数

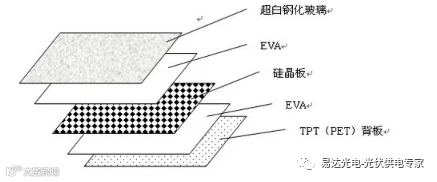

1、外形结构示意图

2、技术特点

易达光电的电池组件具有高效率，高质量，组件安装方便，简单。被广泛应用在独立发电系统、并网发电系统、光伏水泵等许多领域。

采用高标准的结构：易达光电电池组件在恶劣的环境下，仍然保持高效率，合理的安装组件能保证25年的使用寿命。电池片的上面用EVA和低碳钢化玻璃；下面用EVA和背板，防止灰尘，潮湿。

我们的工程经验表明易达光电的YDM系列和YDP系列电池组件均有良好的各项性能，组件生产线的多个产品已经通过国际上通用的TUV认证，UL认证，CE认证。

四、安装指南

组件的安装，应该遵守安装所在地地区性和国家的法规，比如得到一个建筑方面的许可证。如果安装的移动的车船上，也请关注车船方面的法规，同时，组件的支架应符合当地自然环境条件的强度要求，比如风力影响，雪的影响等。

1.一般要求：

安装太阳能光伏发电系统要求专业的技术和知识，系统的安装和试运行必须由专业公司和有资格的工程师来完成。

所有的太阳能电池组件都带有永久连接的接线盒。为方便安装，我们可以为客户提供预制的电缆线和快速接插头。

安装者应该预知，安装过程中可能有发生伤害的风险，包括电击。

2.安装的安全预防措施

在有太阳光照射到组件表面时，组件将会产生电能，其输出端的直流电压可能超过30伏。一般的光伏发电应用系统中，往往需要几个组件连接起来的系统组成一个适合负载需要的应用，对于组件串联应用，其输出总电压等于各个组件电压之和；如果是并联，总电流等于各个组件电流之和，如下图所示，因此，光伏应用系统的系统工作电压有时将会超过人体安全承受电压36V，在安装过程中需要特别注意安全。

在系统安装过程中，应遵守适用于所有安装部件的安全规则，包括电线和电缆、连接器、充电控制器、逆变器、蓄电池等。

在光伏系统中，只允许使用适合于光伏系统的设备，包括连接器、电线、支撑框架、逆变器、控制器等等。在一个特定的系统中尽可能只用同一种型号的组件。

在通常情况下，组件会产生比标准测试条件下更大的电流和电压，所以在决定部件电压额定、导体容量、保险丝容量、控制器容量等和组件功率输出有关联的参数时，标在组件上的短路电压和开路电流的值应该是标准额定值的 1.25 倍。

组件背面边框上开的方形孔为流水孔，注意不要被堵塞。

3.产品的识别

每个组件的背面有一个标签，包含了以下信息：

产品铭牌：描述产品型号、额定功率、额定电流、额定电压、开路电压、短路电流、重量和尺寸等。这些参数对于组件的使用非常重要。

合格证：表示了检验日期和安全等级。

条码：易达光电的每个组件都有一个独一无二的序列号。

在铭牌中表示了最大系统电压为 1000V。注意，在系统安装过程中，组件串联引起的最大开路电压不得超过系统最大电压。

在组件正面，有一个条码被永久地层压在组件的内部，这个条码是组件生产的起始条码，与背面的条码相同。

不要企图移动任何标签。如果标签被移走，将不会保证该产品的质保年限。

4.机械安装

1)选择地点：

选择适合安装组件的地点，保证在一年中白天最短的日子，从上午九点到下午三点，组件都不会被任何其他物体遮挡。

在北半球组件必须朝南，在南半球组件必须朝北。

关于最佳倾斜角度的计算方面的具体信息，请根据项目地点咨询易达光电客服中心。

应尽量避免使组件在一天中的任何时间被遮挡。

2)选择合适的支撑架

请遵守关于支撑架的说明与安全守则。如果有必要，可以从支架供应商处获得更多的关于支架的信息；

组件在出厂时在背面边框提供了 4 个或6个用于安装固定的固定孔，请不要私自在组件四周铝合金框架上自己钻孔，这样做将会影响组件的使用强度，会使保质期无效；

组件必须安装在由支撑架构成的平面上。整个由组件构成的方阵系统必须能承受住可以预见的来自风力及冰雪产生的机械压力；

支架结构热胀冷缩时产生的力不应该影响组件的性能和使用；

支架必须由耐久、抗腐蚀、抗紫外线的材料制作，一般使用C型钢或铝材。

3)地面安装

选择安装的高度以使组件的最低的边缘不被积雪遮盖，不被树木遮挡，不被当地因风力引起的沙石造成损伤为准，推荐安装高度应不低于300mm。

4)屋顶安装

在屋顶和建筑物上安装时，要保证安装牢固，不得因风雪造成被安装组件掉落。

为了适合于操作和减少水蒸气凝结的危害，组件的背面需要有足够的空气流动。因此要保证组件的背面与安装平面之间有足够的距离，最小距离是 5厘米。

组件的屋顶安装，可能会影响屋顶结构的防火安全，因此使用接地失效保护器（earth ground fault circuit breaker）是必要的。不适宜的安装会导致意外的伤害。

不要在有强风时在屋顶或建筑上安装，在有强风时搬运组件或者移动装有组件的支撑架是有风险的。

5)电线材料选择注意事项：

电缆应选择抵抗紫外线和气候的影响引起的老化；

应该满足系统最高耐压的要求；

选择合适的导线横截面积，减少线路损耗；

推荐使用 4mm 或者更大横截面积的电缆，并使电线尽可能的短以减少能量损耗。

在互联组件时，要保证将连接电缆固定在安装组件的支撑架上，避免电线松弛部分的摆动幅度。

防止将电线安置在锐利的边角上。

遵守电线的允许最小弯曲半径。

电路接上负载时，不能拔开连接器。

如果你自己为光伏系统装配连接器，请遵守以下几点：

a)使用专门为光伏系统设计的连接器；

b)装配连接器时使用生产商推荐或指定的工具；

c)当电路上有负载时，不要断开连接器；

注: 适合于太阳能光伏系统的连接器可以在购买时咨询客服经理。

五、试运转和维护

1.阻断二极管和旁路二极管：

当组件不产生电流的时候，阻断二极管用来防止电流从蓄电池流向组件。建议在不使用充电控制器时采用阻断二极管。易达光电的专业零售商会建议您采用合适的型号，比如 Schottky 二极管。

在由两块以上组件串联而成的系统里，万一组件的部分电池片被遮挡而剩余的还暴露在阳光下，大反向偏置电流将流过被遮挡的电池片。这个电流将会使受影响的电池片变得非常热，然后可能损坏整个组件。旁路二极管就是用来保护组件不受大反向偏置电流的侵害。所有 70W 以上的组件都在接线盒里装有旁路二极管。一旦旁路二极管不幸受到损害，它们是很容易被替换的。

如果有必要在串联电路里把组件并联起来，当并联组中的任一个组件被反向偏置时，该并联组的组件都处于反向偏置，集成在并联组的各个组件内的旁路二极管不能均匀地分配反向电流。在这种情况下，需要安装一个辅助性阻断二极管，并且必须这样使用：

在这个并联组外部并联一个大的旁路二极管。

为这个二极管配备散热装置（heat sink）。

当进行试运行和维护太阳能光伏系统的时候，应该保护自己以免受到电击。

2.测试 、试运行以及发现并修理故障

在试运行之前请对系统的所有电气和电子组成部分按照说明进行测试。直流电压超过 120V 的系统以及被连接到电网的系统都要进行测试并且要通过被授权技术专家的首肯。

3.对串联的组件在被联接到系统之前进行测试

检查每个串联电路的开路电压。在通常的日光条件下，测试值应该与每个组件的开路电压总合相接近。您可以在组件背面的标签上找到每种组件的额定开路电压值。如果测试值明显低于期望值，请按照 “发现并修理极低压故障” 中所描述的内容进行操作。

测量串联电路的短路电流，可以直接使用电流表连接到串联组件的两端进行测量。也可以使串联组件连接到太阳能照明器具等负载进行粗略的测量。注意，使用的电流表的额定量程或负载的额定电流应该大于 1.25 倍的串联组件的额定短路电流。您能在组件背面的标签上找到组件的额定短路电流值。电流测试值可能因天气条件，日照时间以及组件的遮挡而发生相当大的变化。

4.发现并修理极低压故障：

应该识别一般的低电压和极低电压情况。这里所提及的低电压，是属于太阳电池温度升高或者低光强引起的组件开路电压的下降。发生极低电压现象的典型原因是终端的不正确连接以及旁路二极管的损坏。

首先，检查所有的电线接头，查看接头是否有断路现象。

检查每个组件的开路电压：用不透明的材料完全覆盖整个组件，

断开组件上电线的两个端口，去掉检查过的组件上的不透明材料，然后在它的终端测量开路电压。

如果测试电压只有额定开路电压的一半，表明旁路二极管损坏。请查阅“旁路二极管的测试和替换”。

在不是很低的光强下，如果测量终端的开路电压与额定开路电压的差值大于5%，表明存在不良的电气连接。

5.维护

为了确保组件达到最佳性能，建议用户对组件进行以下维护：

定期清洁组件的表面玻璃。要用水和一个软海绵或者是抹布。温和的，不加研磨剂的清洗剂可以去除顽垢。

每六个月就检查一下电气和机械接头以证明它们是干净，安全和未损坏的。

一旦出现任何问题，请授权的专家进行调查。

注意：系统中的每个组成部分都要遵守维护说明书，比如边框、充电控制器、逆变器、蓄电池等等。

6.旁路二极管的测试和替换

使用3mm一字螺丝刀插入接线盒盖的启盖槽（盒盖上有螺丝刀标志指示），4 个槽依次轻轻撬起，直至盒盖打开。

将3mm一字螺丝刀插入与二极管的一个管脚的安装孔临近并位于二极管侧面的一个孔内，向与二极管相反的方向撬动螺丝刀，同时提拉二极管。再将3mm一字螺丝刀插入与二极管的另一个管脚的安装孔临近并位于二极管侧面的另一个孔内，向与二极管相反的方向撬动螺丝刀，同时提拉二极管。反复操作直至取下二极管。

注意：二极管上面标注的极性方向。

检查二极管的单向导电特性。测试线分别连接在二极管管脚的两端，如果在一个方向上连接显示导通而反方向连接显示高电阻，那么这个二极管就是完好的。如果在两个方向上测量一个二极管都导电或者都是高阻的，则说明这个二极管损坏了。

用一个相同型号的二极管置换先前损坏的二极管，并且要保证它的极性的安装方向与先前安装的二极管的方向一致。

最后，检查组件的开路电压并安装盒盖
