光伏发电系统可分为光伏并网系统、光伏并网储能系统、光伏离网储能系统、并离网储能系统。

1.光伏并网系统

光伏并网系统由组件、并网逆变器、光伏电表、负载、并网柜和电网组成，光伏组件由光照产生直流电经过逆变器转换成交流电供给负载和送入电网。并网光伏系统主要有两种上网模式，一个是“自发自用、余电上网”，另一个是“全额上网”。一般分布式光伏发电系统主要采用“自发自用、余电上网”模式，太阳能电池产生的电优先给负载，当负载用不完后，多余的电送入电网，当供给负载电量不够时，电网和光伏系统可以同时给负载供电。

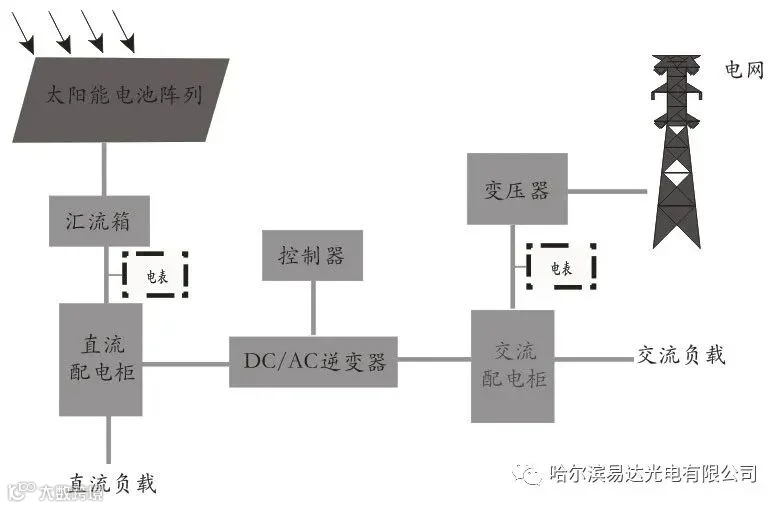

太阳能组件将光能转化为直流电能，并网逆变器将直流电能逆变成交流电能供负载使用或传输到电网。如下图所示:白天有日照时，太阳能组件方阵发出的直流电经过并网逆变器转换成交流电供给负载使用或传输到公共电网。当光照不足或电网异常时，系统自动停止运行。同时不断检测电网和光照条件，当光照充足且电网正常时，系统再次并网运行。

2.光伏并网储能系统

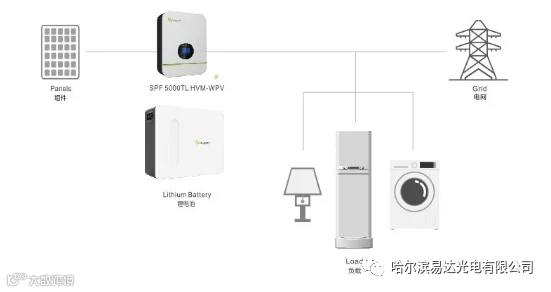

主要构成：太阳能组件、电池、并网储能逆变器、负载和电网。

当太阳能功率大于负载功率时，太阳能一部分通过逆变器转换成交流电给负载供电，剩下的逆变器会将电能储存至蓄电池内；当太阳能功率不能满足负载需要时，逆变器将储藏在蓄电池的电能转换供应负载，保证整个系统工作的连续性和稳定性。应用于光伏自发自用不能进行余量上网、自用电价比上网电价价格高、波峰电价比波平电价贵等应用场所。当白天光照强且用电量不高时，存储多余的发电量，提高自发自用比例。

3.光伏离网储能系统

光伏组件、离网逆变器（包含光伏充电器/逆变器）、储能电池（/胶体/三元锂/磷酸铁锂等类型）、光伏支架、线缆，以及配电箱等，均是光伏离网系统的重要组成部分。

不依赖电网而独立运行，在有光照的情况下将直流电转换为家用交流电，给负载供电，同时给蓄电池组充电；无光照时，由蓄电池通过逆变器给交流负载供电。主要用于无电或者缺电地区,以解决生活或者负载设备的基本需求为主,比如像西部偏远的不通电地区或者海岛等。

4.光伏并离网储能系统

主要构成：太阳能组件、电池、并网储能逆变器、负载和电网，还包括光伏电池组件、连接光伏电池组件的充电器、连接用电负载的逆变器、以及负载。

。

光伏方阵在有光照的情况下将太阳能转换为电能，通过一体机给负载供电，同时给蓄电池组充电，在无光照时，由蓄电池给太阳能控制逆变一体机供电，再给交流负载供电。电网停电时，切换到离网状态，通过备电模式给重要负载供电，当电网恢复时，切回到并网工作。主要适用于电网不稳定且有重要负载的，或者光伏自发自用不能余量上网、自用电价比上网电价价格贵很多等应用场所。可利用胶体蓄电池，储存光伏阵列转化的电，提高自发自用比例，也可在非高峰期给电池充电，用电高峰期使用，以减少电费开支，最重要的是当电网停电时，可以转为离网运行，作为备用电源使用。
