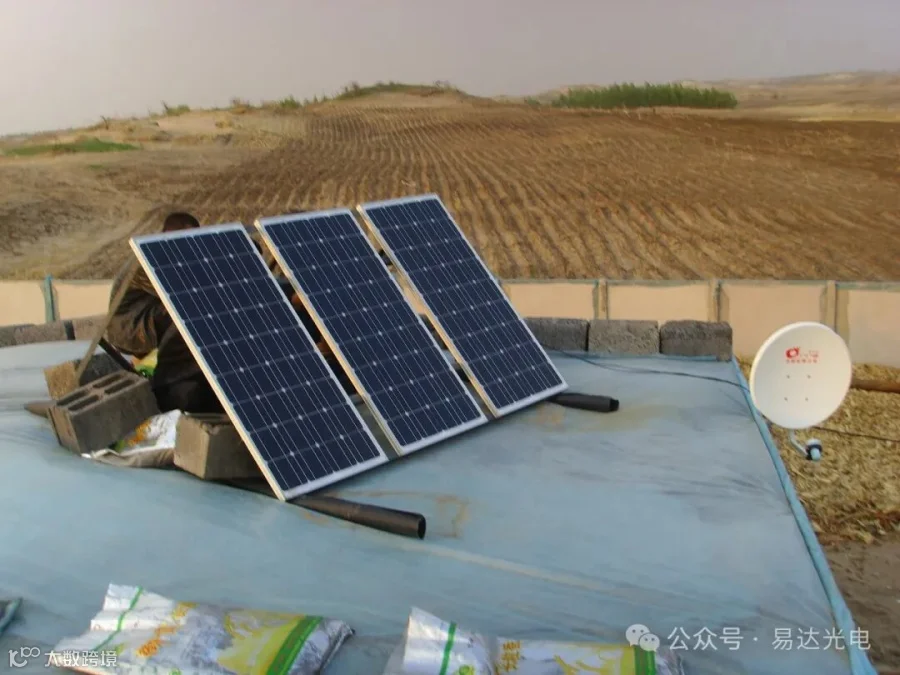

应用场景：

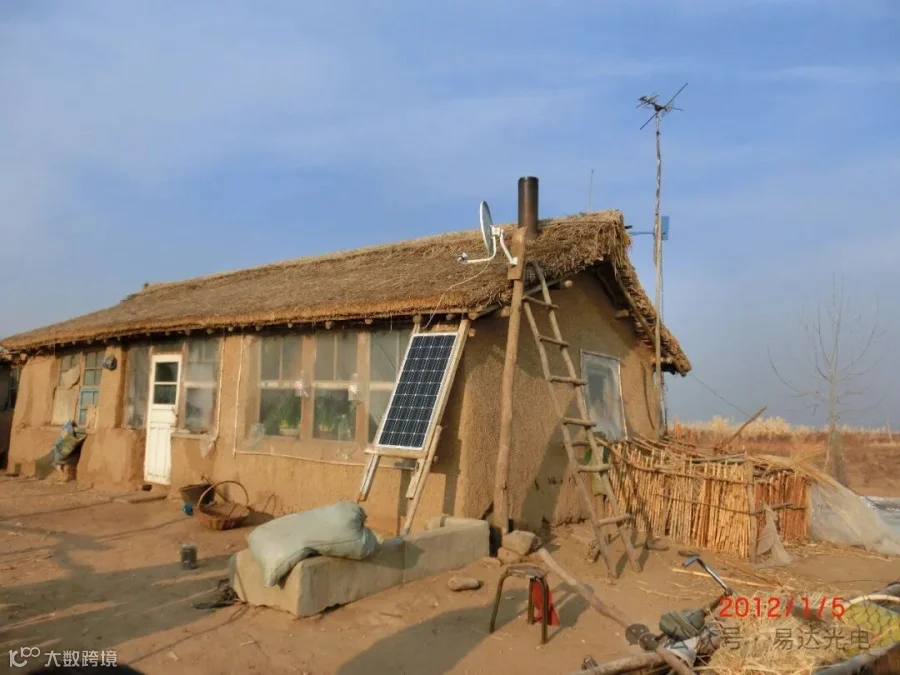

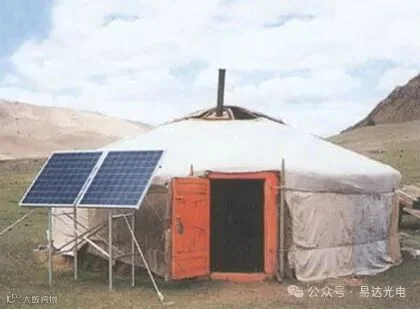

边远地区独立太阳能供电整体解决方案是易达光电根据分布在电力无法延伸或者延伸电力成本极高的边远地区分散居住的乡村、个人住宅、蒙古包等用电需求量身设计的一站式解决方案，针对的用户群主要为农场的各类养殖户、种植户、农村无电地区、渔船、海岛、游艇、边防哨所、野外考察工作站、庄园、、林场、农牧场、度假屋等，这些应用场景传统电力电网难以延伸，基本用电需求为照明，电视，笔记本、手机充电等。

解决方案：

独立光伏系统采用太阳能供电，能在电网难以延伸的区域有效地解决用电问题，克服了传统电网因架设高低压线路所带来的施工难度大、物资运费高、工程造价贵等难题。

太阳能离网系统主要由光伏组件、控制器、逆变器、蓄电池及其他辅助构件加上用户的交直流负载组成。光伏组件发出的电能，经智能控制器过充保护后，向储能蓄电池充电；蓄电池的直流电经控制器过放保护后供给直流负载使用，或经逆变器将直流电逆变为交流电后，供给交流负载使用。本光伏系统结构简单，大多场景使用直流供电安全性更高，系统一般按3个阴雨天储能电量设计，可靠性很高。

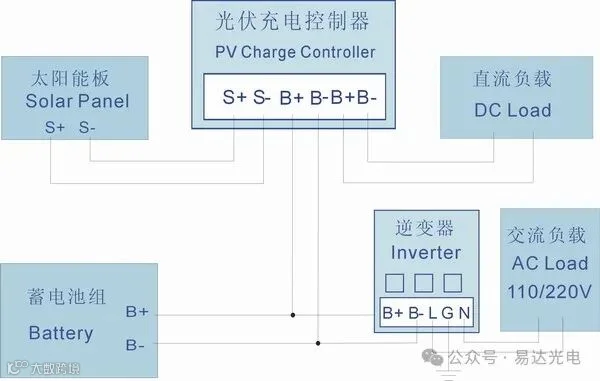

解决方案拓扑图：

方案特点：

完全利用太阳能来独立发电，无需外界供电；

免除建变电站、架设高低压线路和高低压配电系统等工程；

没有大量线材和配电系统设备的开销，节约有色金属；

电力设施维护工作量及相应的费用开销大幅度下降；

没有架空线及电力设施被盗等意外的损失；

独立供电，在遇到自然灾害时不会影响到用户的正常用电；

低压供电，运行安全、维护简单。

常用系统配置和设计参数

150W太阳能系统负载设计
设计负载电器名称	规格型号		耗电功率		数量	每日工作时间	日耗电量
照明	节能灯		11W		2	4	88Wh
卫星电视接收机/VCD			25W		1	4	100Wh
彩色电视	21寸		30W		1	4	120Wh
总计			117W				308Wh
150W太阳能系统配置
系统产品名称		总容量		型号	功率	数量
太阳能电池板		150WP		YDM150-36P	150W	1
储能蓄电池		100AH/12V		FYD12-100	100AH/12V	1
控制器		12V10A		12V10A	150VA	1
逆变器（选配）		12V300W		12V300W	300W	1
认证		太阳能板CE/IEC61215认证，蓄电池CE认证,控制逆变器CE认证。
质保		太阳能板质保5年，蓄电池质保3年，控制和逆变器质保1年。

300W太阳能系统负载设计
设计负载电器名称	规格型号	耗电功率	数量	每日工作时间	日耗电量
照明	节能灯	11W	4	4	176Wh
卫星电视接收机/VCD		25W	1	4	100Wh
彩色电视	21寸	70W	1	4	280Wh
收音机		3W	1	6	18
风扇		40W	1	4	160
总计		182W			734Wh
300W太阳能系统配置
系统产品名称	总容量	型号	功率	数量
太阳能电池板	150WP	YDM150-36P	150W	2
储能蓄电池	200AH/12V	FYD12-200	200AH/12V	1
控制器	12V20A	12V20A	300VA	1
逆变器	12V500W	12V500W	500W	1
认证	太阳能板CE/IEC61215认证，蓄电池CE认证，控制逆变器CE认证。
质保	太阳能板质保5年，蓄电池质保3年，控制逆变器质保1年。

600W太阳能系统负载设计
设计负载电器名称	规格型号	耗电功率	数量	每日工作时间	日耗电量
照明	节能灯	11W	4	4	176Wh
卫星电视接收机/VCD		25W	1	6	150Wh
彩色电视	21寸	70W	1	6	420Wh
收音机		3W	1	6	18Wh
风扇		40W	1	4	160Wh
水泵		200W	1	1	200Wh
总计		382W			1124Wh
600W太阳能系统配置
系统产品名称	总容量	型号	功率	数量
太阳能电池板	200WP	YDM200-72P	200W	3
储能蓄电池	100AH/12V	FYD12-100	100AH/12V	4
控制器	24V20A	24V20A	600VA	1
逆变器	24V1000W	24V1000W	1000W	1
认证	太阳能板CE/IEC61215认证，蓄电池CE认证，控制逆变器CE认证。
质保	太阳能板质保5年，蓄电池质保3年，控制逆变器质保3年。

800W太阳能系统负载设计
设计负载电器名称	规格型号	耗电功率	数量	每日工作时间	日耗电量
照明	节能灯	11W	6	4	264Wh
电脑	液晶显示	100W	1	5	500Wh
打印机	喷墨	30W	1	1	30Wh
传真机	喷墨	150W	1	1	150Wh
卫星电视接收机/VCD		25W	1	6	150Wh
彩色电视	21寸	70W	1	6	420Wh
水泵		200W	1	1	200Wh
总计		641W			1714Wh
800W太阳能系统配置
系统产品名称	总容量	型号	功率	数量
太阳能电池板	200WP	YDM200-72P	200W	4
储能蓄电池	150AH/24V	FYD12-150	150AH/12V	4
控制器	24V30A	24V30A	800VA	1
逆变器	24V1500W	24V1500W	1500W	1
认证	太阳能板CE/IEC61215认证，蓄电池CE认证，控制逆变器CE认证。
质保	太阳能板质保5年，蓄电池质保3年，控制逆变器质保1年。

900W太阳能系统负载设计
设计负载电器名称	规格型号	耗电功率	数量	每日工作时间	日耗电量
照明	节能灯	11W	6	4	264Wh
电冰箱	150L	100W	1	24	1000Wh
卫星电视接收机/VCD		25W	1	6	150Wh
彩色电视	21寸	70W	1	6	420Wh
总计		261W			1834Wh
900W太阳能系统配置
系统产品名称	总容量	型号	功率	数量
太阳能电池板	900WP	YDM150-36P	150W	6
储能蓄电池	200AH/12V	FYD12-200	200AH/12V	4
充电控制器	40A/24V	24V40A	900VA	1
逆变器	24V1500W	24V1500W	1500W	1
认证	太阳能板CE/IEC61215认证，蓄电池CE认证，控制逆变器CE认证。
质保	太阳能板质保5年，蓄电池质保3年，控制逆变器质保1年。

1200W太阳能系统负载设计
设计负载电器名称	规格型号	耗电功率	数量	每日工作时间	日耗电量
照明	节能灯	11W	6	4	264Wh
电冰箱	150L	100W	1	24	1000Wh
卫星电视接收机/VCD		25W	1	6	150Wh
彩色电视	21寸	70W	1	6	420Wh
水泵		750W	1	0.5	375Wh
总计		1011W			2209Wh
1200W太阳能系统配置
系统产品名称	总容量	型号	功率	数量
太阳能电池板	1200WP	YDM200-72P	200W	6
储能蓄电池	150AH/12V	FYD12-150	150AH/12V	8
充电控制器	30A/48V	48V30A	1200VA	1
逆变器	48V3000W	48V3000W	3000W	1
认证	太阳能板CE/IEC61215认证，蓄电池CE认证，控制逆变器CE认证。
质保	太阳能板质保5年，蓄电池质保3年，控制逆变器质保1年。
