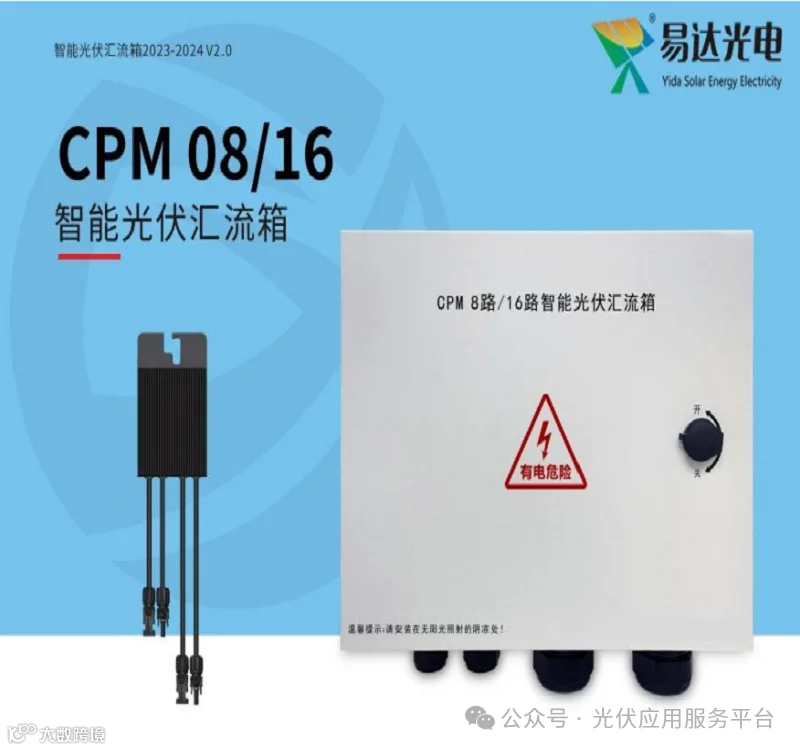

易达光电光伏汇流箱是杭州易达光电有限公司推出的，用于光伏发电系统的设备，以下将从其作用、特点、技术参数、功能等维度展开介绍：

一、作用

• 汇总电能：在光伏发电系统中，将多个光伏组件产生的电能进行收集和汇总，减少光伏组件与逆变器之间的连接线，使系统布线更加简洁。

• 分配电能：将汇总后的电能合理分配并输送到后续的储能或并网设备中，如逆变器等，确保电能的有效利用。

二、特点

• 防护性能好：满足室外安装的使用要求，防护等级达到 IP65，能有效防尘、防水，适应各种恶劣的户外环境。

• 多路接入与保护：可同时接入多路光伏阵列，每个回路带短路保护，能有效防止因短路而引发的故障和安全问题。

• 防雷功能强：配有光伏专用高压防雷器，正 - 地、负 - 地及正 - 负之间都具备防雷功能，可有效保护设备免受雷击损坏。

• 采用优质断路器：采用光伏专用的直流断路器，符合 IEC 及欧盟的电磁兼容性相关标准，保证了系统的可靠性和稳定性。

• 智能监测可选：可配置智能检测模块，能检测每个支路的电流、功率、总电压，以及断路器、防雷器状态监测、温度监测等，并通过 RS485 通讯接口实现数据传输，方便远程监控和管理。

• 接线方便：采用方便快捷的接线系统，使得安装和维护更加简单方便，降低了施工难度和成本。

三、技术参数

• 电气参数：工作电压一般为 1000Vdc，检测模块启动电压为 100Vdc，输入电流每路 2-15A 可选，输出电流 20A-250A 可选。

• 环境参数：允许环境温度为 - 35℃-+75℃，允许相对湿度为 0-95%、无凝露，最佳工作海拔≤2000 米，超过 2000 米需降容使用。

• 通讯参数：通讯接口为 RS485，通讯协议为 Modbus RTU。

四、基本功能

• 保护功能：具备支路熔断保护、输出断路器保护等功能，当电路中出现过流、短路等故障时，能够及时切断电路，保护设备和人员安全。

• 测量与报警功能：可进行支路电流测量及报警、箱内温度监测及报警，当电流或温度超出设定范围时，及时发出报警信号，提醒工作人员进行处理。

• 通讯功能：通过 RS485 通讯功能，可将汇流箱的运行数据传输至监控系统，实现远程监控和管理。

• 自供电功能：拥有自供电模块，能将输入的 100-1000V 的直流高压转换成直流 24V 和直流 0.4-4V 的变送电压，为汇流箱内部的电子设备提供电源。

• 防反充电功能：可防止正负极接反和发电电压不平衡电流倒灌，保护光伏组件，提高组件使用寿命。
