边坡变形监测太阳能供电系统是保障偏远、无市电接入区域边坡监测设备（如 GNSS 接收机、测斜仪、雨量计、摄像头等）持续稳定运行的核心能源解决方案，其设计需结合边坡监测场景的特殊性（如野外环境、设备功耗、气候条件等），实现 “高效发电、稳定储电、智能供电” 的目标。以下从系统组成、设计要点、关键设备选型、应用注意事项及优势等方面展开详细说明。
一、系统核心组成
边坡变形监测太阳能供电系统通常由发电单元、储能单元、控制单元、供电输出单元及辅助配件组成，各部分协同工作，确保监测设备 24 小时不间断供电。
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- 防水箱：保护控制器、蓄电池、逆变器，抵御野外风雨、潮湿； - 防雷模块：防止雷击损坏设备； - 线缆：连接各单元，降低线路损耗。 |
二、系统设计核心要点
边坡监测场景多为野外山区，环境复杂（温差大、降水 / 大风 / 雷击风险高），且监测设备多为长期无人值守，因此系统设计需重点关注以下 4 点：
1. 功耗测算：精准匹配能源供需
设计前需先统计所有监测设备的总功耗，避免 “供电不足” 或 “过度配置”：
-
步骤 1：确定单台设备功耗（如 GNSS 接收机静态功耗约 5-15W，摄像头待机功耗 1-3W、工作功耗 5-10W）； -
步骤 2：统计设备数量及工作模式（如摄像头是否定时抓拍 / 实时录像，测斜仪是否定时采集数据）； -
步骤 3：计算日均总功耗（Wh） = 单设备功耗（W）× 工作时长（h）× 设备数量； -
步骤 4：预留 20%-30% 的冗余功耗（应对设备突发工作、线路损耗等）。
2. 太阳能电池板设计：适配当地光照条件
太阳能电池板的功率需根据当地日照时数（峰值日照小时数） 计算，公式为：
太阳能板功率（W）= （日均总功耗 × 阴雨储备天数） / （峰值日照时数 × 系统效率）
-
关键参数： -
峰值日照时数：需查询当地气象数据（如我国西北山区约 4-6h / 天，南方多雨山区约 2-4h / 天）； -
阴雨储备天数：通常按 3-7 天设计（偏远山区建议预留 7 天，避免连续阴雨天断电）； -
系统效率：约 0.7-0.8（含光伏控制器效率、电池充放电效率、线路损耗）； -
安装倾角：优先采用 “当地纬度 ±5°” 的倾角（最大化接收太阳辐射，冬季可适当增大倾角以接收更多阳光）。
3. 蓄电池选型：兼顾容量与环境适应性
蓄电池容量需满足 “阴雨天无发电时的供电需求”，公式为：
蓄电池容量（Ah）= （日均总功耗 × 阴雨储备天数） / （蓄电池标称电压 × 放电深度）
-
关键选型指标： 指标 要求说明 类型 优先选锂电池（磷酸铁锂）：寿命长（5-8 年）、体积小、重量轻、低温性能较好（-20℃可工作）；若预算有限，可选深循环铅酸电池（寿命 2-3 年，需注意防水防潮）。 标称电压 与系统匹配（常见 12V/24V，大功率系统可选 48V，降低线路电流和损耗）。 放电深度（DOD） 锂电池建议≤80%（避免过放影响寿命），铅酸电池建议≤50%。 环境适应性 选择宽温型（-30℃~60℃），应对边坡山区昼夜温差大的问题。
4. 防护设计：应对野外恶劣环境
边坡监测点多位于山区，需重点防范风雨、雷击、潮湿、动物破坏：
-
防水：控制器、蓄电池、逆变器需安装在 IP65 及以上防护等级的防水箱内，箱底预留排水孔；线缆接头采用防水端子，避免雨水渗入； -
防雷：在太阳能电池板输出端、供电输出端加装防雷模块（SPD），接地电阻≤4Ω（需做独立接地，避免与监测设备接地共网干扰）； -
抗风：太阳能板支架采用镀锌钢材，支架与地面（或边坡混凝土基础）通过膨胀螺栓固定，抗风等级需满足当地最大风速（如山区常见 10-12 级风）； -
防动物：防水箱进出口线缆需穿金属管，避免老鼠、蛇类咬断线缆。
三、关键设备选型对比
不同设备的性能差异直接影响系统稳定性，以下为核心设备的选型对比：
|
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
四、应用注意事项
安装选址：
-
太阳能板需安装在无遮挡区域（避开树木、山体阴影，确保上午 9 点 - 下午 3 点无遮挡）； -
监测点需选在边坡稳定区域（避免因边坡滑动导致设备损坏），防水箱安装高度需高于当地历史最高水位。 日常维护：
-
定期清理太阳能板表面的灰尘、落叶、积雪（每 1-3 个月 1 次，雨雪后需及时清理，避免影响发电效率）； -
每半年检查蓄电池电压、接线端子松紧度（防止松动导致接触不良）； -
每年检测防雷接地电阻，确保接地有效。 智能监控：
-
建议在系统中加入 “供电状态监测模块”（如电压传感器、电流传感器），通过 4G/5G 网络将供电数据（如电池电压、太阳能板发电量）上传至监测平台，实现 “远程预警”（如电池电压过低时自动报警，及时安排维护）。
五、系统核心优势
- 环境适应性强
无需依赖市电，可在偏远山区、无人区域部署，解决 “供电难” 问题； - 运维成本低
太阳能为清洁能源，无需缴纳电费，仅需定期简单维护； - 稳定性高
通过冗余设计（阴雨储备、防雷防水），可应对野外恶劣环境，保障监测设备长期不间断工作； - 扩展性好
可根据监测设备增减（如新增摄像头、雨量计）灵活扩容太阳能板和蓄电池容量。
六、典型应用场景
-

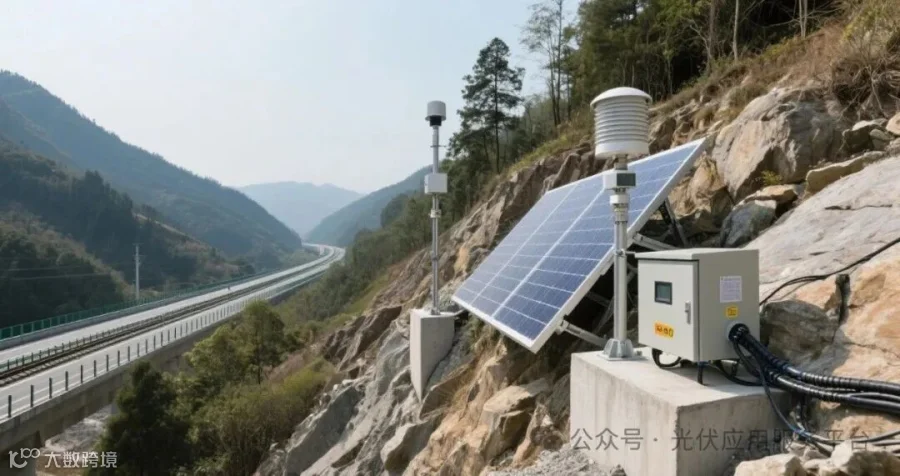

公路 / 铁路边坡监测：如山区高速公路边坡的 GNSS 位移监测、测斜仪监测； -
矿山边坡监测：如露天矿边坡的裂缝监测、应力监测设备供电； -

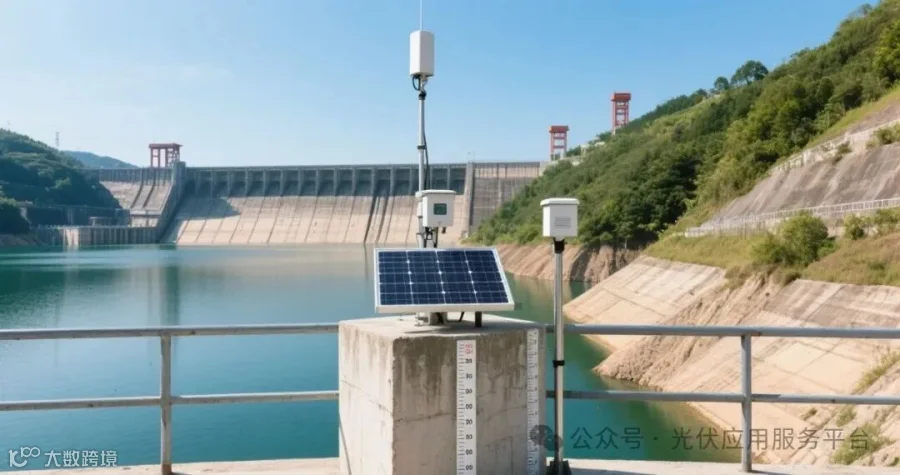

水利边坡监测：如水库大坝边坡、堤防边坡的变形监测设备供电； -

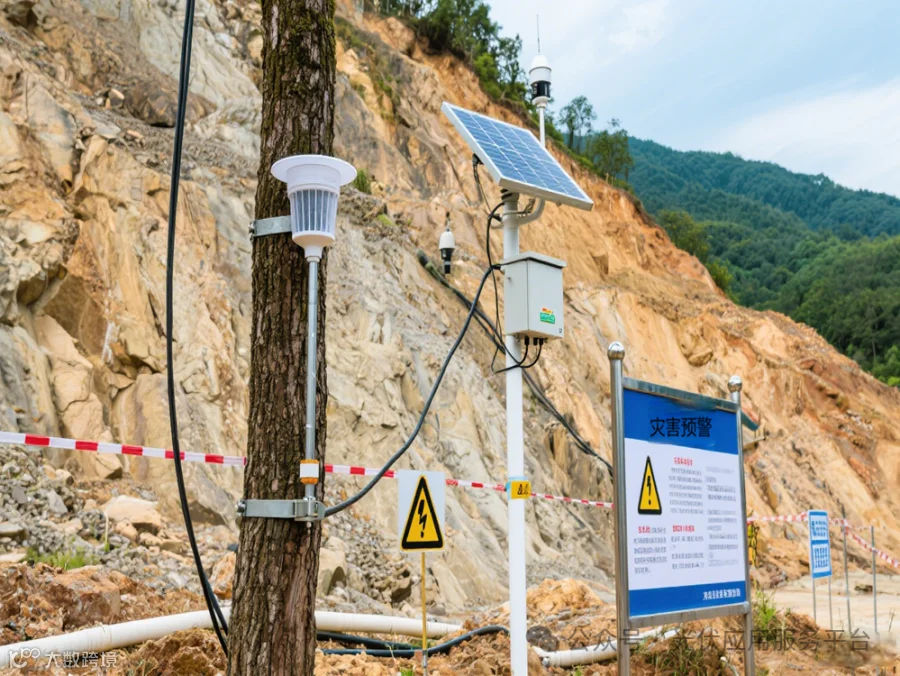

地质灾害监测：如滑坡、崩塌隐患点的多参数监测站（含位移、雨量、倾角监测）供电。
综上，边坡变形监测太阳能供电系统的设计需 “因地制宜”，结合当地气候、设备功耗、安装环境等因素精准配置，同时注重防护和智能监控，才能最大化保障边坡监测数据的连续性和可靠性。
