系统介绍
LH9 防火门监控系统是我公司依据国标 GB 29364 –2012《防火门监控器》 研发的防火门监控产品，具有高性能、稳定可靠的优点。监控系统采用面向对象的程序设计理念，融合多种先进软硬件技术，完全符合国标标准规定的各项指标要求，运行稳定可靠，具有较好的扩展性与可维护性，图形化界面，更直观监控防火门状态。防火门监控器与多款监控模块组成大容量的防火门监控系统，在可广泛设置于住宅、工厂、学校、医院、商场、宾馆、剧院、展厅、办公楼等各种人员密集场所的防火门。该系统在发生火灾时，收到消防联动信号自动将门关闭，还设置有手动按钮可将门关闭，且伴随声光报警功能，同时将信号反馈给消防中控室的防火门监控器。
系统的组成部分：
型号 |
产品名称 |
功能 |
LH9H |
防火门监控器 |
集中监控所有防火门的状态 |
LH9P |
防火门区域分机 |
分区域的给LH9M、LH9MK、LHB3-04Y供电和采集数据，提高系统的稳定性。 |
LH9M |
防火门监控模块 |
实时监控防火门门磁开关,防火门电动闭门器，防火门电磁释放器。 |
LHB3 |
防火门电动闭门器 |
控制防火门的开关，接收LH9M的命令进行防火门的开关。 |
LH9F |
防火门电磁释放器 |
常开的防火门保持开门状态，一旦发生火灾使防火门释放门的拉力，使防火门自动关闭。 |
LH9K |
防火门门磁开关 |
监控防火门的开闭状态，给LH9M提供门的状态。 |
LH9MK |
一体式防火门门磁开关 |
直接连接LH9H或者LH9P,采用二总线方式通讯。 |
LHB3-04Y |
一体式电动闭门器 |
直接连接LH9H或者LH9P,采用二总线方式通讯。 |

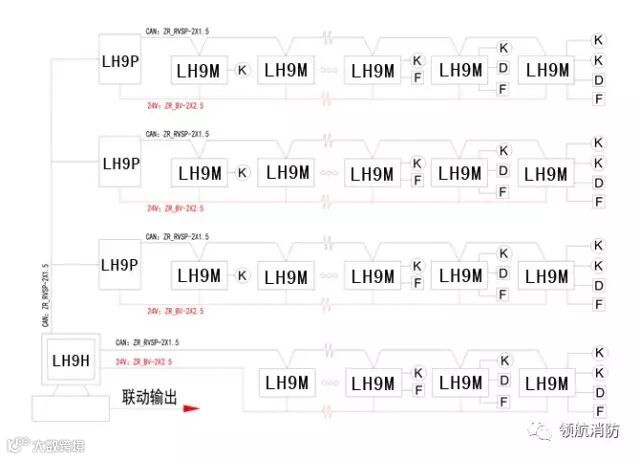

系统图设计图例
LH9H：防火门监控器， LH9P：防火门区域分机， K： 防火门门磁开关,D：防火门电动闭门器， F：防火门电磁释放器
