Axpower于2016年9月11日在淘宝网首次公开。在此之前,我们没有对它进行大规模的宣传,因此,大家对它不太了解。今天我们为Axpower做一个简单的介绍。
Axpower的特点是双边测量,利用中轴测量左腿,利用右曲柄测量右腿,这种方案很类似于ROTOR的2INPOWER(图1),有一个不同的是:我们对Axpower的定义是一套安装方案,而不仅仅是一款功率计。换句话说,只要是中空一体结构,中轴连接驱动侧的金属牙盘,Axpower都可以安装。目前已知可安装Axpower的牙盘还有很多,例如Shimano的旧款公路系列、山地系列、CP的POTENZA和Praxis Works的牙盘。由于工作量的关系,我们目前仅支持9000,6800和5800,9100也会在几个月后支持。

图1 ROTOR 2INPOWER
双边测量的优势在于,左腿和右腿的测量分为两个相互独立的部分,因此我们可以得到单独的每条腿的功率数据。在我们的实验室里,Axpower可以对每条腿进行功率相分析,由于ANT+接口和显示界面的关系,这个数据暂时无法和大家见面。而Axpower与先锋还有4iiii不同的是,它的数据处理单元只有一个。单处理单元的设计可以简单有效地保证了双边数据的稳定性和同时性,避免了很多不必要的麻烦(图2)。没错,Shimano和ROTOR也是这种设计。

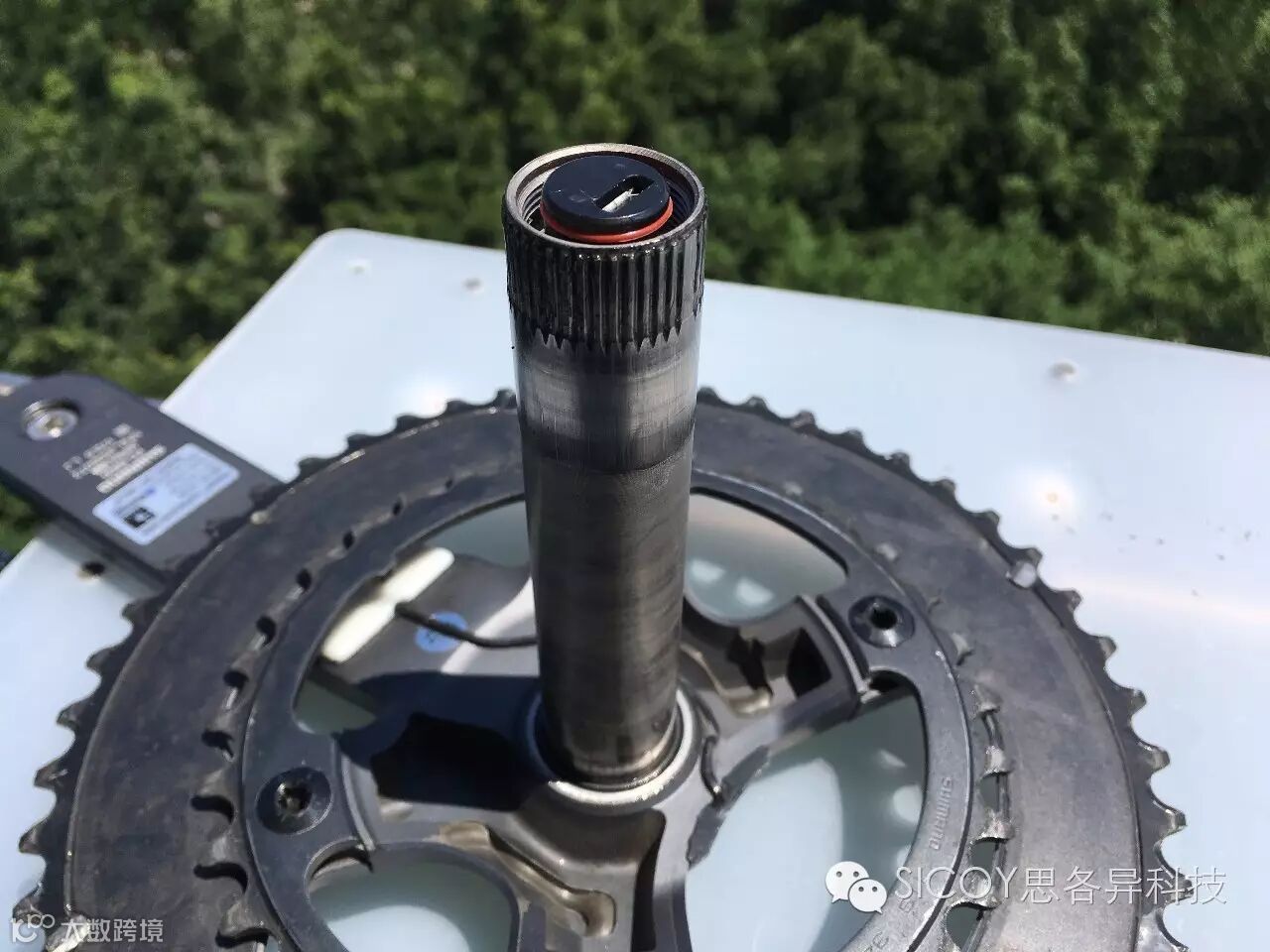

图2 Axpower-6800背面
Axpower的生产过程极为复杂,其中一个高难度的工艺是,在螺纹口径只有19mm的中轴内部粘贴应变计(图3),而且,每一片应变计的黏贴位置和角度必须足够精确。对于这一项工艺,我们先卖个关子。

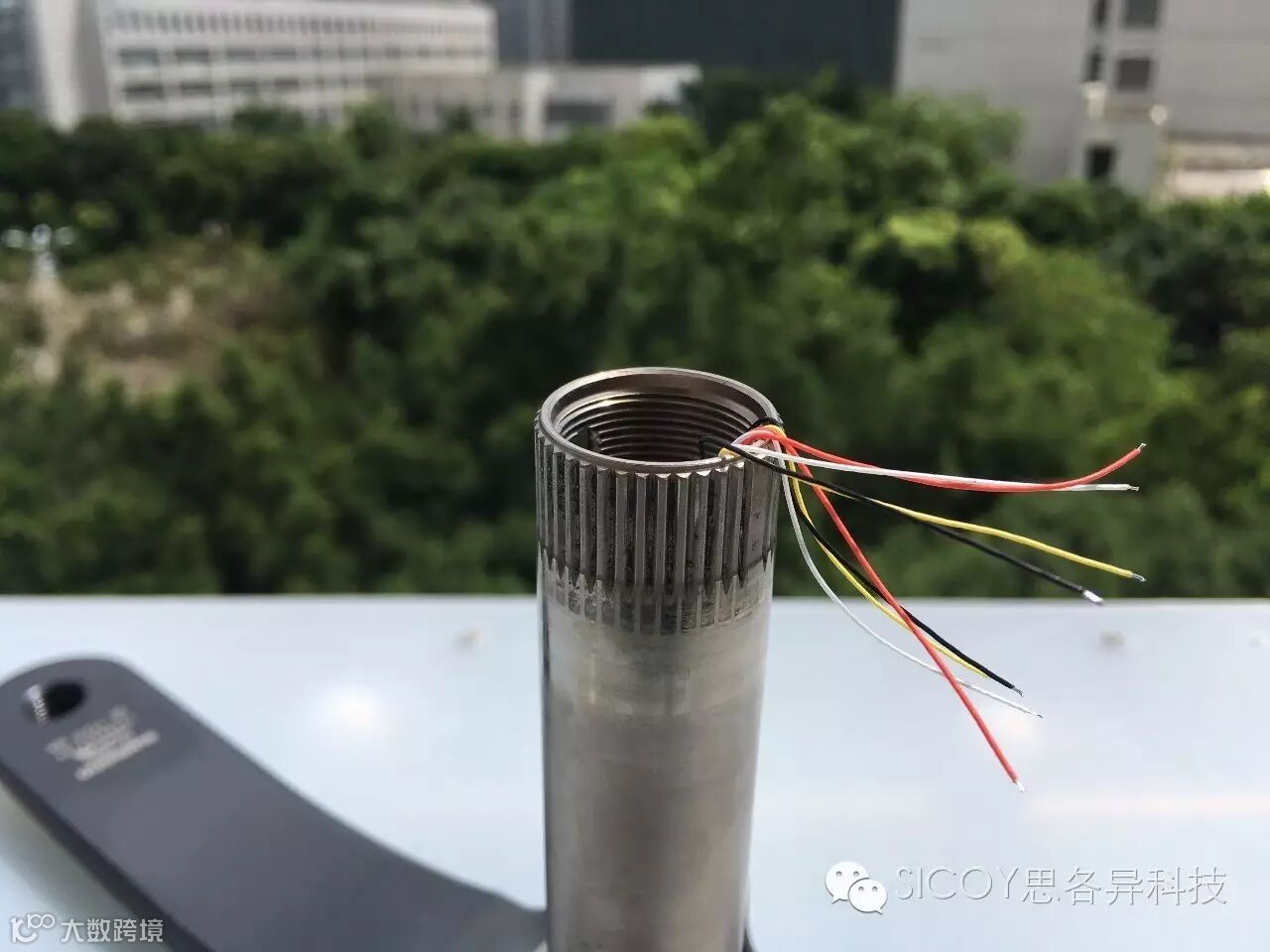

图3 Axpower半成品(中轴应变计贴装工序)
中轴功率计目前分为两类,一种是直接在中轴内壁粘贴应变计,例如Axpower,而另一种是在中轴内部固定一个感应应变的机械结构,然后测量这个机械结构的形变,例如国外的DynoVelo(图4)。我们认为,直接贴装的安装方式具有更高的精度和稳定性,和后花鼓功率计的原理一样,扭矩的测量非常干净,干扰信号少。

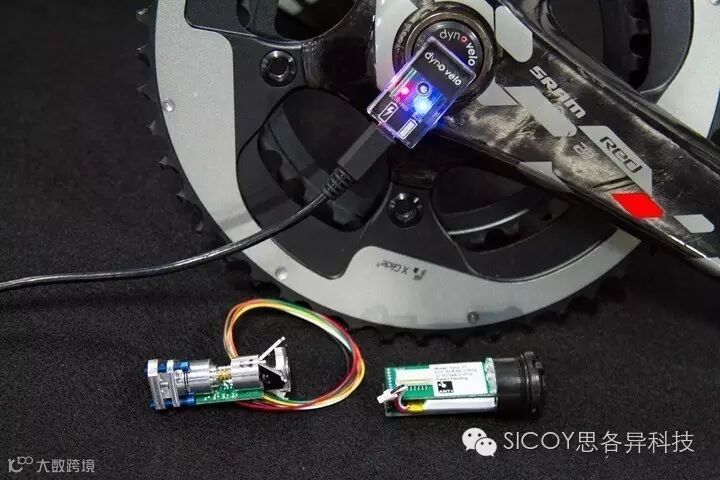

图4 DynoVelo中轴功率计
而右曲柄的测量则是一种较为成熟的技术,我们暂不进行叙述。大家可以看到的是,测量右曲柄的应变计被安装于右曲柄内侧,类似于先锋的安装方式。然后,一条电缆绕过牙盘背后,连接至中轴。没错,这里需要在牙盘的右侧钻一个2.5mm的过线孔(图5)。经过多次的测试,我们认为这个孔不会对牙盘刚性造成影响,大家请放心。

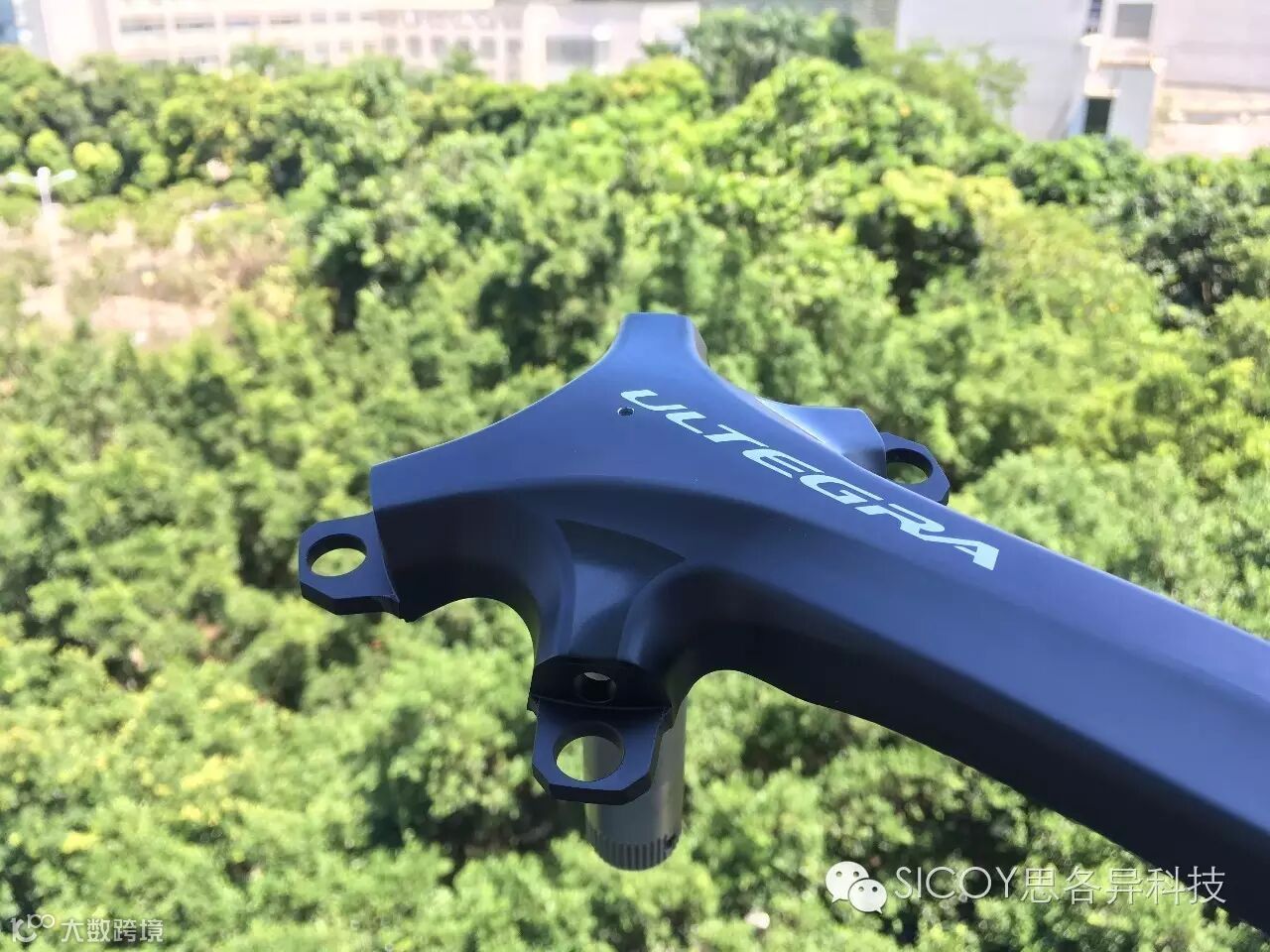

图5 Axpower驱动侧过线孔
因为这个突破常规的设计,Axpower同时实现了多个大家都青睐的特性:精准、稳定、数据多样、轻量、维护简单。可以说,Axpower的对手寥寥无几。
好了,说得有点啰嗦,也不够全面。后面我们将会继续和大家分享Axpower的设计、研发、生产和测试的各种故事,敬请期待!
