雅士尼 ASHLY Protea 4.8SP 系统处理器
专业音频的智慧大脑
4进8出，自由调度声音
4路输入+8路输出，能轻松将任意输入信号分配到不同输出通道。
无论是舞台返送、主扩声还是超低音，灵活路由让系统搭建更简单。
精准调音：分频、均衡（EQ）、延时、限幅一机搞定，支持多种专业滤波器（如 Linkwitz-Riley、Bessel）
保护音箱：每路输出独立限幅器，防止过载损伤设备
延时补偿：单路最大延时682ms，解决大型场馆声音同步问题
操作友好，小白也能上手

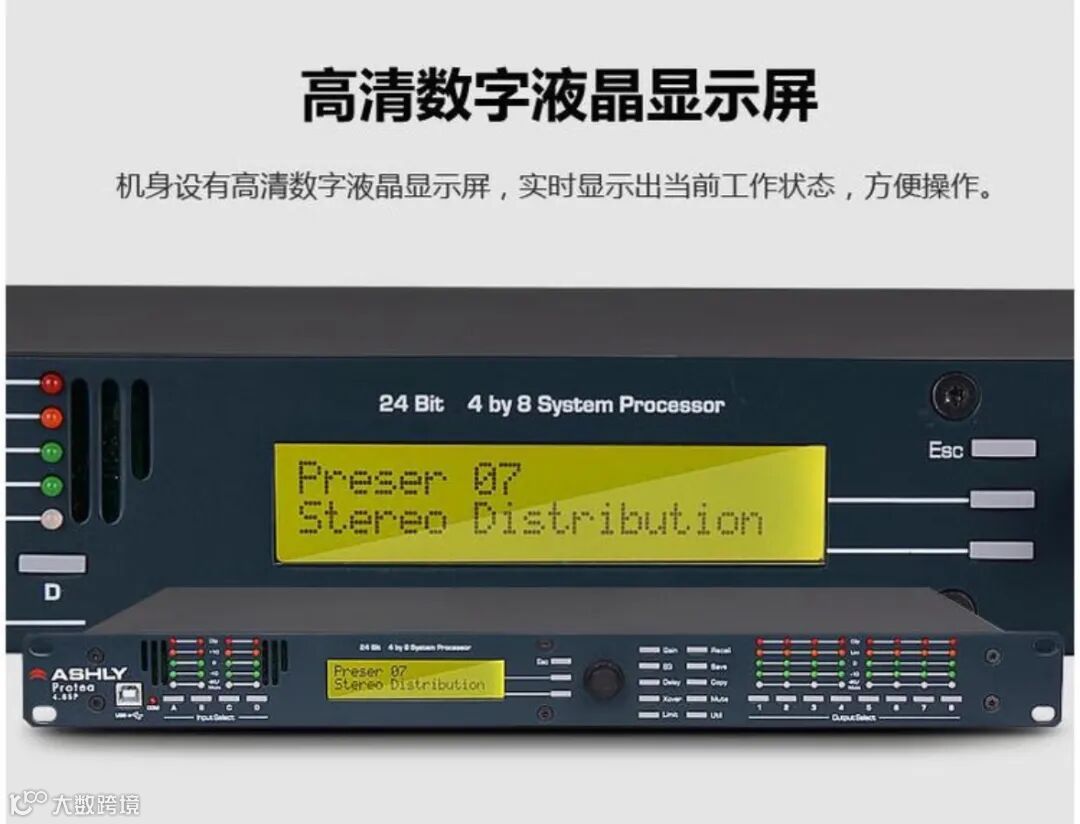

前面板按键+背光屏直观操作，告别复杂子菜单
电脑软件控制更便捷：USB/RS-232连接PC，实时可视化调整参数曲线
演出救场王，30组预设随时切换：预存30种场景配置（如会议、演唱会、剧院），一键调用，应对多场地需求超省心
适合谁用？
固定安装：礼堂、体育场馆、教堂的扩声系统
现场演出：主扩声、舞台监听、多区域音控
不吹不黑，它像音频系统的瑞士军刀——功能多却简洁，专业但易用。
一、核心功能与控制
前面板控制：Ashly 专用参数控制，直观用户界面
控制方式：通过前面板或 PC 软件设计控制
接口：USB 与 RS-232 接口，支持第三方控制

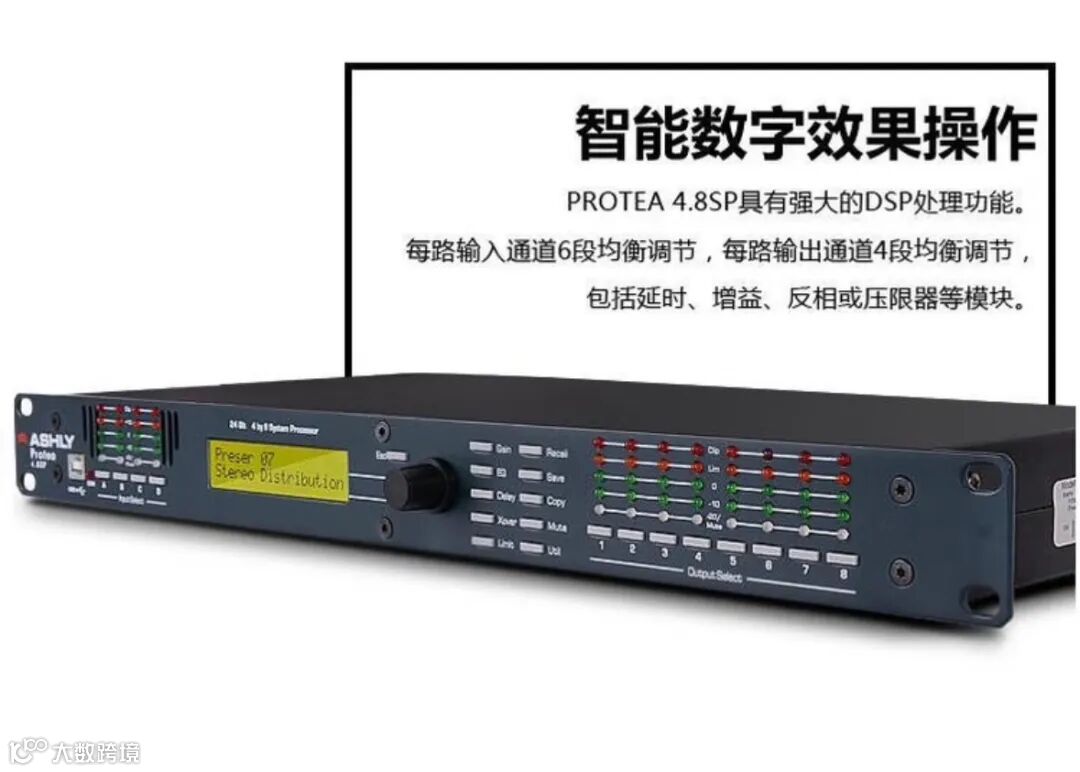

信号处理功能：分频、均衡、延时、限幅
路由：输入可分配到任意输出

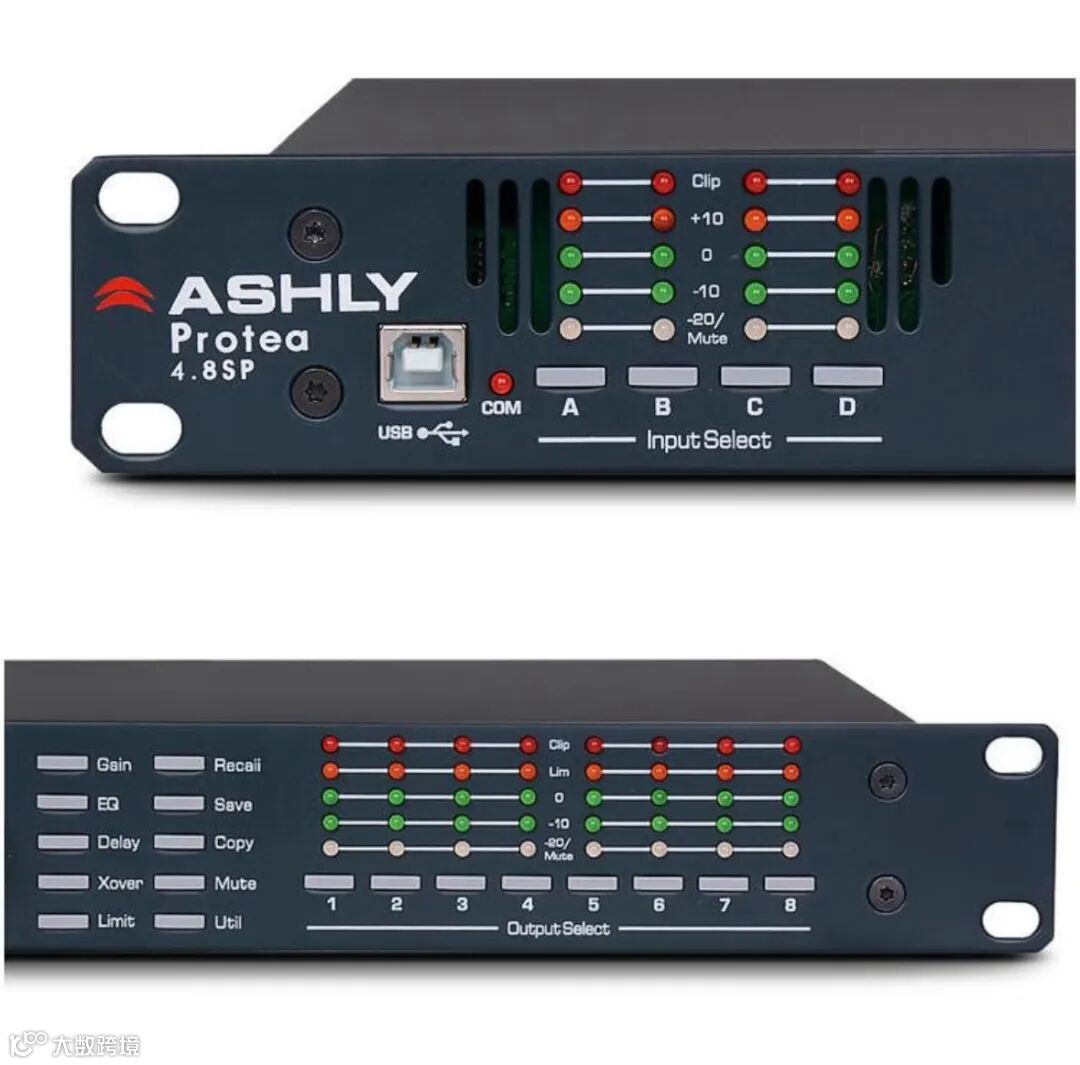

LED 表头：
输入：-20/静音，-10，0，+10，削波
输出：-20/静音，-10，0，限幅，阈值，削波

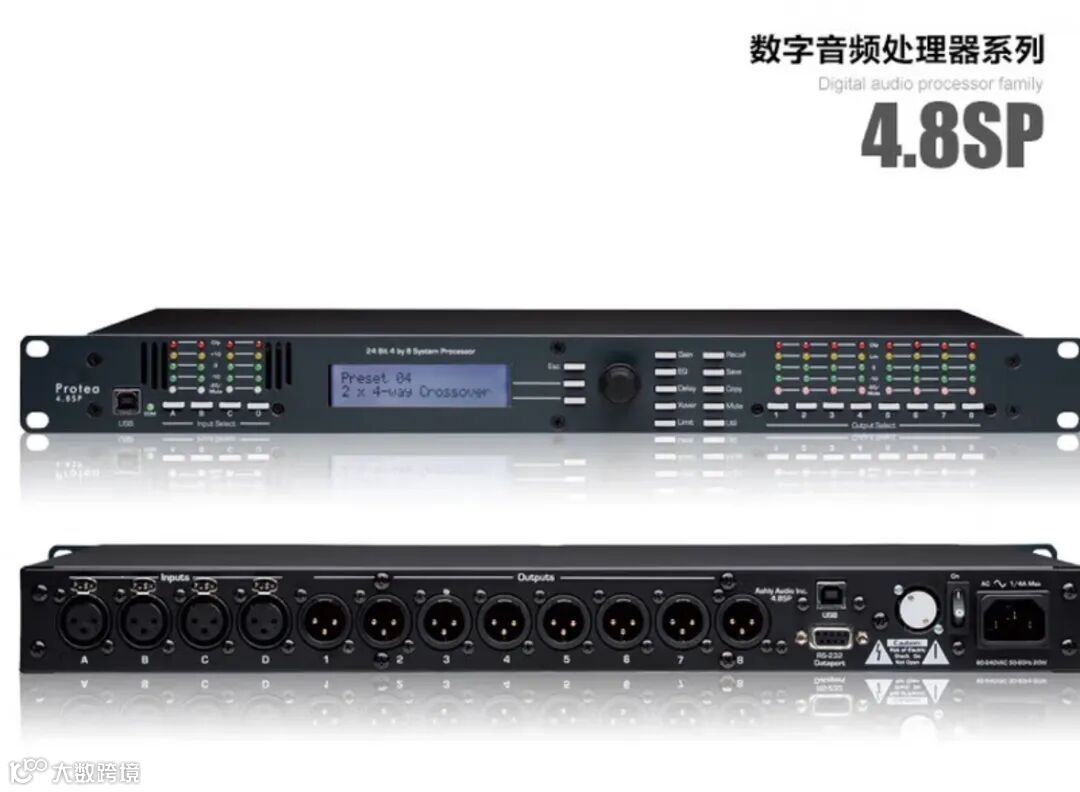

二、物理特性与连接
机架空间：1U (1.75英寸高 / 89mm)
尺寸：长19英寸 x 高1.75英寸 x 深8.5英寸 (483mm x 89mm x 216mm)

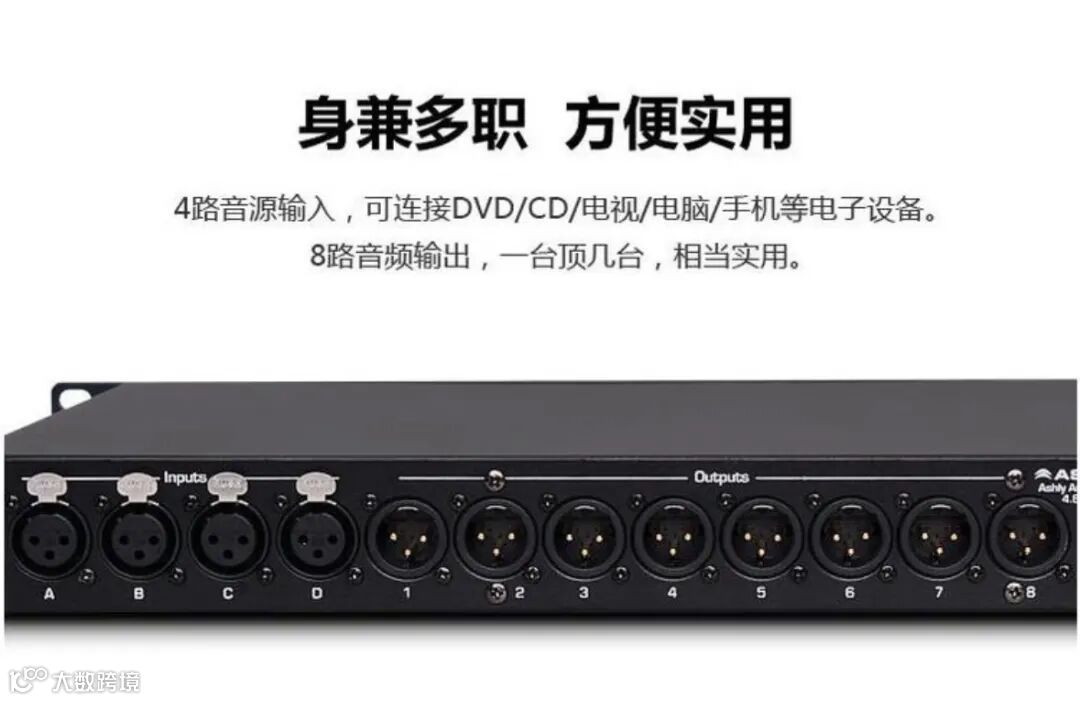

连接器：XLR (平衡式输入和输出)
安装方向：0 或 180 度
净重：7.3磅 (3.3公斤)
运输重量：10磅 (5公斤)
三、输入/输出规格
输入类型：有源平衡
输入阻抗：18 kΩ
最大输入电平：+20 dBu
输入增益范围：-40 dB 至 +12 dB
输出类型：有源平衡
输出阻抗：112 Ω
最大输出电平：+20 dBu
输出增益范围：-40 dB 至 +12 dB
四、信号处理参数
1.分频器 (HPF/LPF)
频率范围：19.7 Hz 至 21.9 kHz, 关闭
滤波器类型：Linkwitz-Riley, Bessel, Butterworth
斜率：12, 18, 24, 48 dB/倍频程
2.均衡器 (EQ)
均衡滤波器类型：一阶或两阶高、低搁架型，参量型
搁架滤波器：
增减范围：±15 dB
低搁架频率：19.7 Hz 至 2 kHz
高搁架频率：3.8 kHz 至 21.9 kHz
参量滤波器：
增减范围：+15 dB / -30 dB
频率范围：19.7 Hz 至 21.9 kHz, 1/24倍频程步进
带宽 (Q值范围)：1/64倍频程 至 4 倍频程
3.延时
输入/输出延时：0 至 682 ms (单路最大)
总延时能力：1364 ms (输入+输出)
传播延时：1.46 ms (固定处理延时)
4.限幅器 (每个输出)
阈值范围：-20 dBu 至 +20 dBu
比率范围：1.2:1 至 ∞:1 (硬限幅)
起始时间：0.5 ms 至 50 ms
释放时间：10 ms 至 1 Sec
五、性能指标
频率响应：20 Hz 至 20 kHz, ±0.25 dB
总谐波失真 (THD)：< 0.01% @ 1 kHz, +20 dBu
动态范围：> 110 dB, 20 Hz 至 20 kHz (未加权)
采样速率：48 kHz
六、安全与环境
保护：4 级保护
环境温度：40°F 至 120°F (4°C 至 49°C) 无冷凝
电源：100 至 240 VAC, 50/60 Hz, 20W
安全认证：CE, FCC, RoHS
备注：0 dBu = 0.775 VRMS
