2032年市场规模将达28.6亿美元——解读光探测器芯片6.3%年复合增长的核心动能

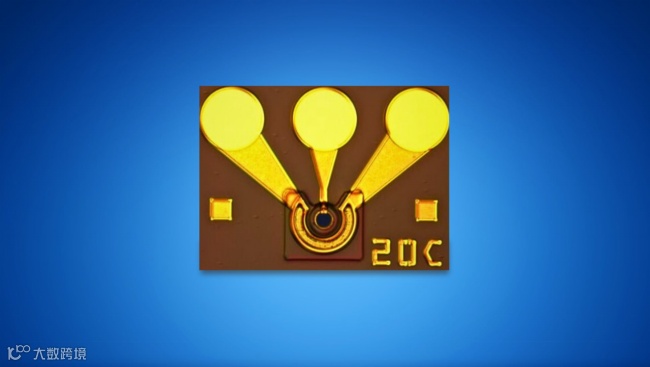

光探测器芯片，行业内广泛称为光电二极管，主要类型有PN二极管探测器芯片（PIN）、雪崩二极管探测器芯片（APD）、硅光电倍增管芯片（SiPM）和单光子雪崩二极管芯片（SPAD）。其中PN二极管探测器芯片，主要采用PIN结构（P型、I型、N型半导体层）将入射光信号转换为电信号。其核心由P型半导体、固有层（Intrinsic Layer）和N型半导体组成。当光子进入芯片并被吸收时，会在固有层中产生电子-空穴对，在外加电场作用下，这些载流子被加速分离，形成电流。主要优势是结构简单，线性度好，噪声低。

雪崩光电二极管（APD）能够在弱光条件下检测光信号。其工作原理基于雪崩倍增效应：当入射光子在半导体的耗尽区产生电子-空穴对时，施加的高反向偏压使这些载流子在强电场中加速，碰撞产生更多的电子-空穴对，形成雪崩放大效应，从而实现对微弱光信号的有效探测。主要优点在于，灵敏度高于PIN二极管，能够检测更弱的光信号。

硅光电倍增管（SiPM），是具有单光子灵敏度的创新型固态硅探测器，由多个微小的雪崩光电二极管（APD）单元组成，每个单元在“盖革模式”下工作。当光子入射时，这些单元会产生雪崩放大效应，实现对微弱光信号的高灵敏度探测。其主要优势在于其高增益特性、快速响应以及低工作电压等。

单光子雪崩二极管（SPAD），则能够在极低光照条件下检测单个光子。SPAD在工作时，当一个光子被探测器吸收后，能够触发雪崩效应，产生可检测的电信号。SPAD同时具有极快的响应速度和极高的灵敏度等特性，成为弱光探测和高速成像研究领域的热点技术。 优势在于能实现单光子级别的探测，同时具有极高的时间分辨率。

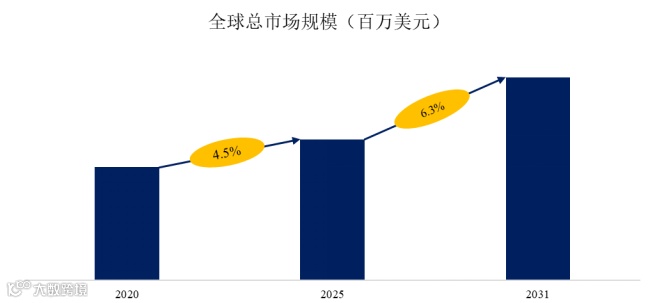

根据路亿市场策略（LP Information）最新调研报告《全球光探测器芯片市场增长趋势2025-2031--LP Information 》显示，2025年全球光探测器芯片市场规模为18.7695亿美元，预计2032年将达到28.62亿美元，未来几年年复合增长率CAGR为6.3%。

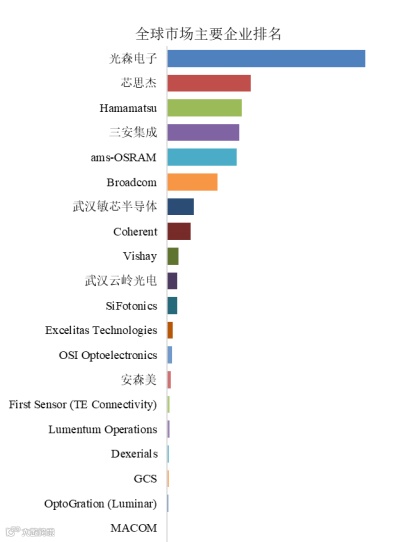

全球范围内，光探测器芯片主要生产商包括：光森电子、芯思杰、Hamamatsu、三安集成、ams-OSRAM等，其中前五大厂商占有大约46.5%的市场份额。

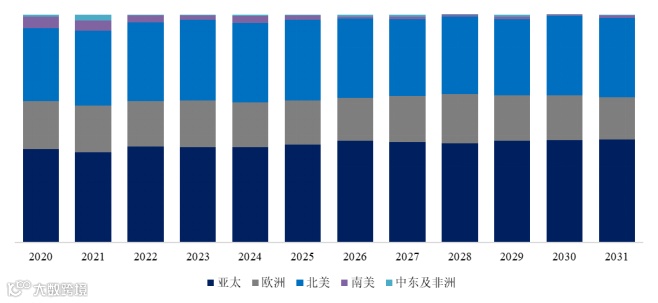

目前，全球核心厂商主要分布在亚太，北美。

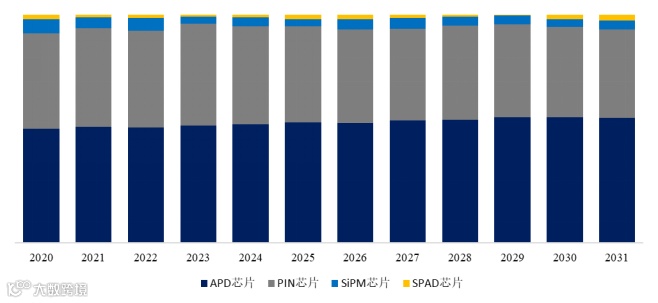

就产品类型而言，目前APD芯片是最主要的细分产品，占据大约52%的份额。

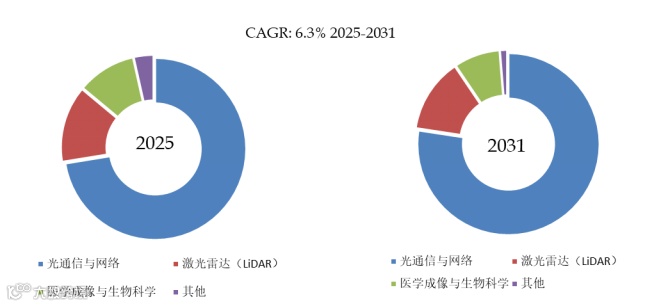

就产品应用而言，目前光通信和网络是最主要的需求来源，占据大约72.4%的份额。

光探测器芯片未来发展趋势

1. 宽波段响应与多光谱融合

1) 宽波段响应与多光谱融合的技术趋势

未来光探测器芯片将持续朝着宽波段响应和多光谱融合的方向发展，旨在覆盖更广泛的光谱范围，满足不同应用需求。这一趋势的核心是通过材料创新（如使用InGaAs、Ge、HgCdTe等多种半导体材料）、多层结构设计以及量子点技术的应用，使得探测器能够在可见光、近红外、长波红外等多个波段同时工作，拓展其探测能力。通过优化探测器内部的光学结构和增益机制，芯片能够在不同的光谱波段内提供高灵敏度响应，进一步提升数据获取的全面性和精确性。此外，随着技术的发展，多光谱融合的能力也逐步增强，使得不同波段数据的集成与分析变得更加高效，提供更加丰富的信息以应对复杂的检测和成像需求。

2) 在关键应用领域的创新应用

在光通信和网络中，宽波段响应和多光谱融合的光探测器芯片能够同时处理来自不同波长的光信号，提高光纤通信的多路复用能力，增加数据传输的速率和容量。在LiDAR领域，探测器能够同时感知不同波长的激光信号，从而获取更加全面的三维数据，实现更高精度的物体识别和环境感知，这对自动驾驶、无人机以及机器人导航等应用至关重要。在医疗影像中，多光谱探测技术能够在不同波段捕捉到更多的生物信号，例如在光谱成像中同时利用可见光和近红外波段提升病变区域的可视化，增强医学成像的诊断能力。在生物科学领域，宽波段响应使得光电探测器能够捕捉到不同生物反应的信号，如使用不同波长的光对细胞和组织进行多维度的观察，为疾病诊断和生物研究提供更多层次的细节。通过这些技术的创新，光探测器芯片将在多个高精度、高效率的应用领域中展现出巨大的潜力和价值。

3) 技术复杂性与性能权衡挑战

在宽波段响应与多光谱融合方向，光探测器芯片需要满足不同波段的高效光电转换，这对材料选择、器件设计和制造工艺提出了极高要求。一方面，高性能材料如铟镓砷（InGaAs）和碲镉汞（HgCdTe）的制备和集成过程复杂且昂贵；另一方面，不同材料的兼容性差异、纳米级精度的结构控制，以及多层异质结构的可靠实现，都构成了技术难题。此外，芯片需要在宽波段条件下同时提升灵敏度并保持低噪声性能，这容易受到信号干扰、多谱段耦合以及功耗上升的制约。同时，复杂的散热管理和信号处理能力的限制也进一步增加了系统设计的难度。这种复杂性导致研发周期延长，阻碍了商业化进程。

4) 市场化与生态建设压力

宽波段响应与多光谱融合技术的高研发成本和复杂制造工艺使得芯片的市场化进程面临挑战。在消费电子、医疗影像、光通信等应用中，市场规模的限制可能不足以支撑该技术的大规模生产。此外，行业内缺乏统一的技术标准和兼容性规范，阻碍了芯片在不同领域的推广和应用。而随着边缘计算和实时处理需求的增加，芯片需要处理海量数据，这对现有的计算架构和数据安全提出更高要求。同时，配套设备和技术生态尚未成熟，产业链上下游的协作能力不足，高端复合型技术人才也相对稀缺。这些因素叠加，可能对宽波段和多光谱融合技术的未来发展形成系统性阻力。

2. 高灵敏度与低噪声性能优化

1) 高灵敏度与低噪声性能优化的技术趋势

光探测器芯片在未来的发展中，进一步提升高灵敏度和优化低噪声性能将是核心技术方向之一。通过采用新型半导体材料（如InGaAs、GeSi等）以及多量子阱和量子点结构设计，可以显著提高光电转换效率和光子探测概率，同时扩展响应波段。这种创新在长波红外和弱光环境下尤为重要。此外，工艺改进如暗电流抑制技术和低缺陷制造工艺的进步，有助于显著降低探测器的本底噪声，从而在光子计数、弱信号检测等场景中实现更高的信噪比。与智能算法结合的噪声滤波和自适应调整技术也在逐步成熟，能够动态优化探测器的性能，适应复杂的环境变化。

2) 在关键应用领域的创新应用

在光通信和网络中，高灵敏度与低噪声的探测器芯片是实现更高速率、更低误码率的重要保障，尤其是在下一代光纤通信（如PON和DWDM）中，其性能优化直接影响网络的传输效率。在LiDAR领域，改进的探测器可以提升激光测距的精度和深度范围，尤其是在自动驾驶和高精度3D建模中发挥关键作用。医疗影像和生物科学对探测器灵敏度的需求也日益增加，例如在PET扫描中，SiPM芯片的低噪声特性显著提高了成像的清晰度和精确性；而在单分子探测和荧光显微成像中，SPAD芯片的高灵敏度已成为科学研究的核心工具。未来，光探测器芯片在这些领域将通过技术融合和性能优化，为产业升级和科学研究提供强大的技术支撑。

3) 材料与器件设计的限制

在高灵敏度与低噪声性能优化方向，光探测器芯片面临材料与器件设计的固有限制。高灵敏度需要更高效的光电转换材料，但当前高性能材料如铟镓砷（InGaAs）、碲镉汞（HgCdTe）或硅基量子点的制备复杂且成本高昂，同时在低温操作下才能达到最佳性能。此外，为实现低噪声，器件需要改进暗电流控制和提高信号放大器的线性度，但这会对芯片的制造工艺和结构设计提出极高要求，例如更精密的纳米尺度加工和更复杂的异质结构集成。这种技术难度不仅增加了研发周期，还提升了制造成本，限制了大规模应用的可能性。

4) 环境干扰与系统集成的挑战

实现高灵敏度和低噪声性能的芯片在实际应用中容易受到环境干扰的影响，例如热噪声、电磁干扰或光学噪声等，这对芯片的稳定性和可靠性提出了更高要求。此外，芯片需要与复杂的外围设备（如放大器、滤波器和数据处理模块）进行高效集成，但信号处理能力和能耗之间的矛盾仍未完全解决。特别是在光通信、LiDAR和医疗影像等领域，对实时性和精度的需求不断增加，这对光探测器芯片的整体系统优化能力提出了新的挑战，而现有的行业标准和技术生态尚未完全匹配。这些因素可能在未来成为制约高灵敏度与低噪声性能优化技术发展的重要障碍。
