项目简介
深圳万科三馆（科技馆、青少年宫、公共艺术馆）项目用地北邻龙翔大道和龙岗区政府，南临深惠路（地铁龙岗线），东侧为龙岗区文化中心，建设用地面积为14363.09平方米。
本工程三馆及地下一层商业采用中央空调系统，仅考虑夏季供冷。商业、三馆设一套系统，制冷机房设在低下二层，总空调面积约25000m，空调逐时计算最大冷负荷为5010KW（1450RT），单位面积冷负荷为200w/m。
万科三馆
一起来看看万科三馆项目有何不同？
▼
该项目空间狭小，管线密集，我司BIM技术员采用BIM技术，合理规划布局，保证空间高度利用；利用3D模型预演预断，提前解决碰撞问题。

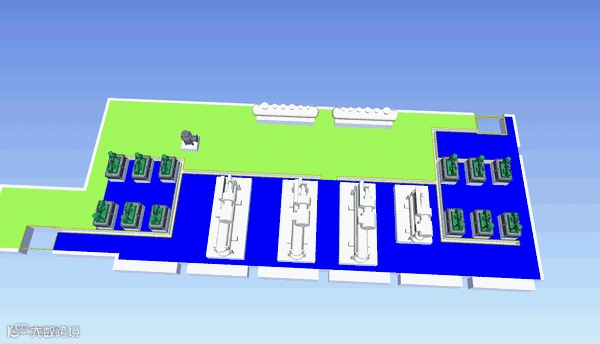

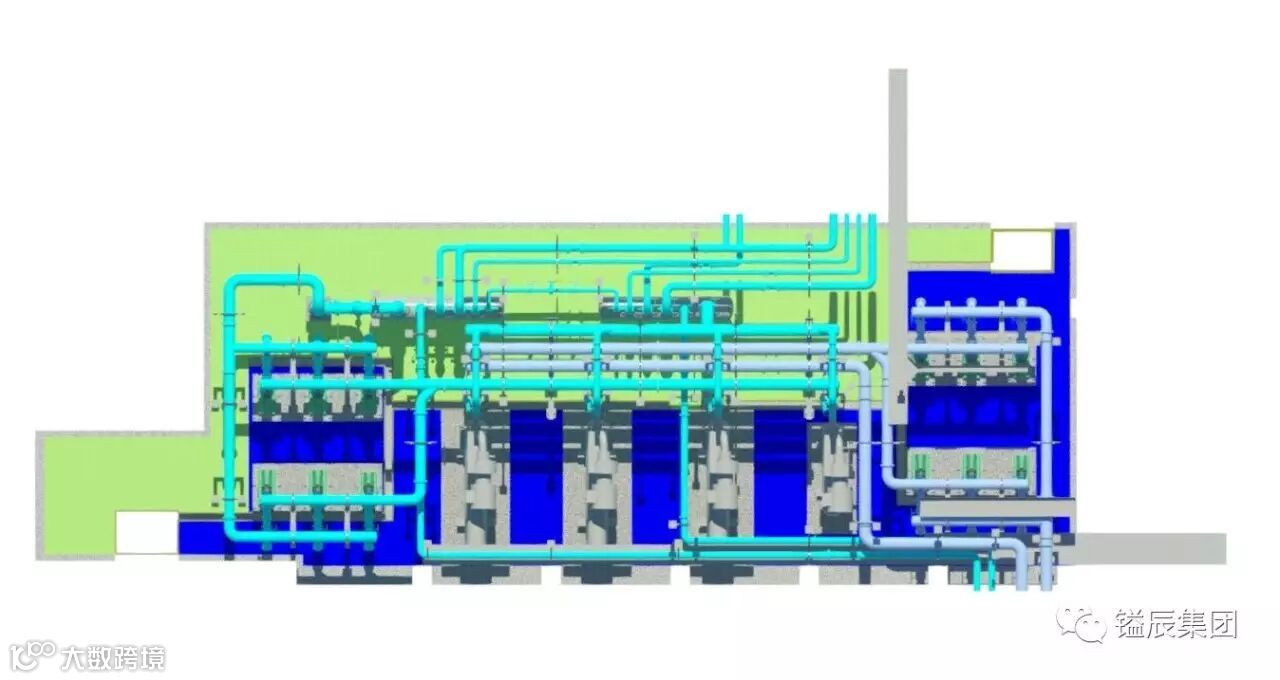

模型俯视图

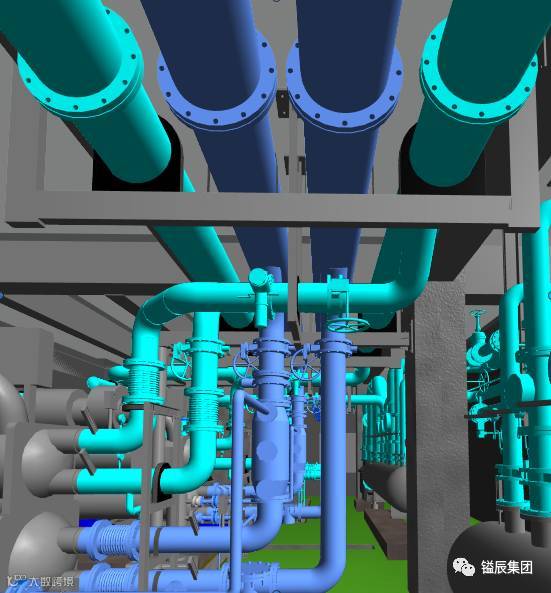

模型图

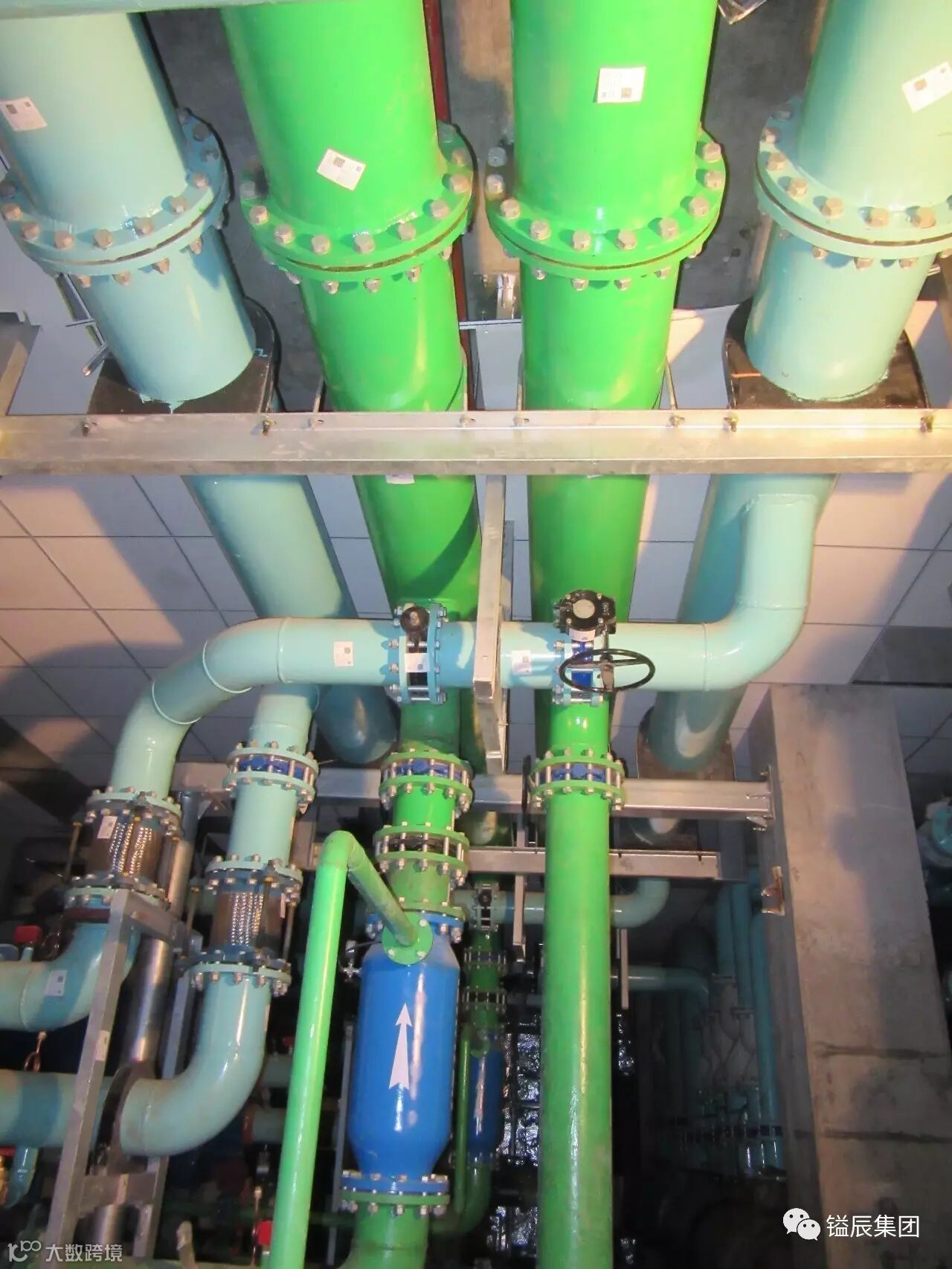

现场图
▼
设计建模精度高，1：1进行预制，构件预制化，现场零焊接、少损耗、安装便捷，省时省力。

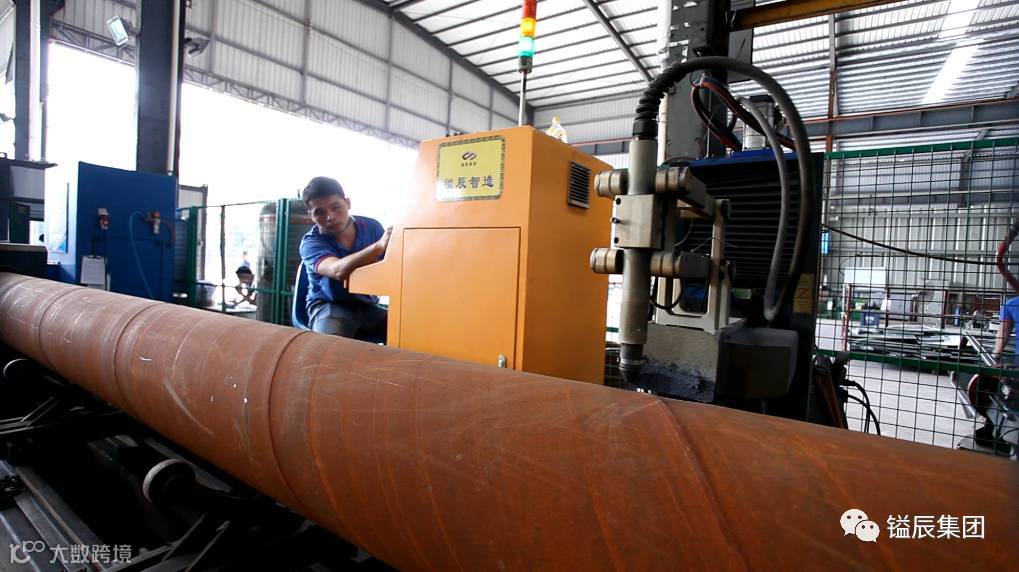

相贯线切割

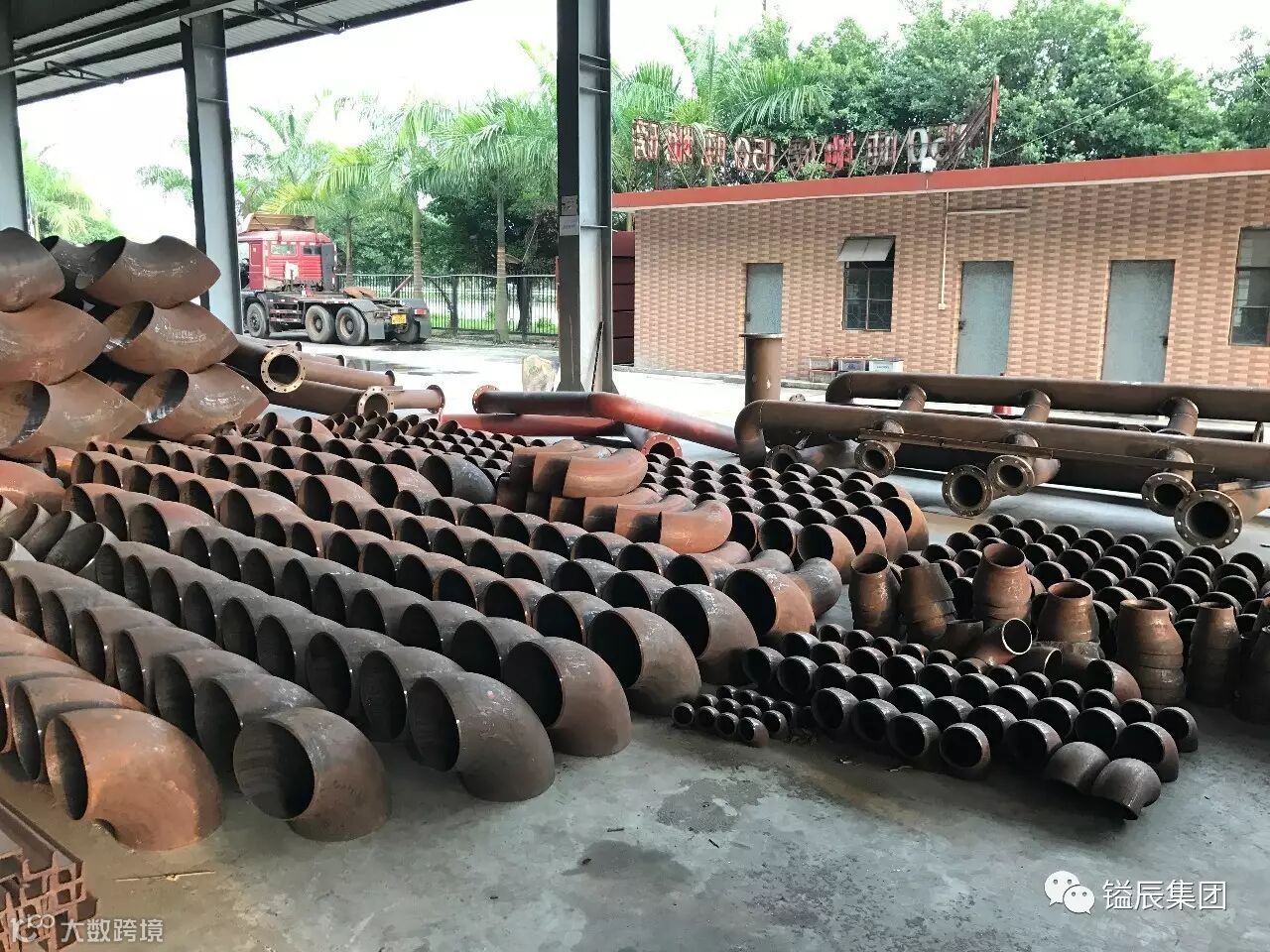

管道配件
▼

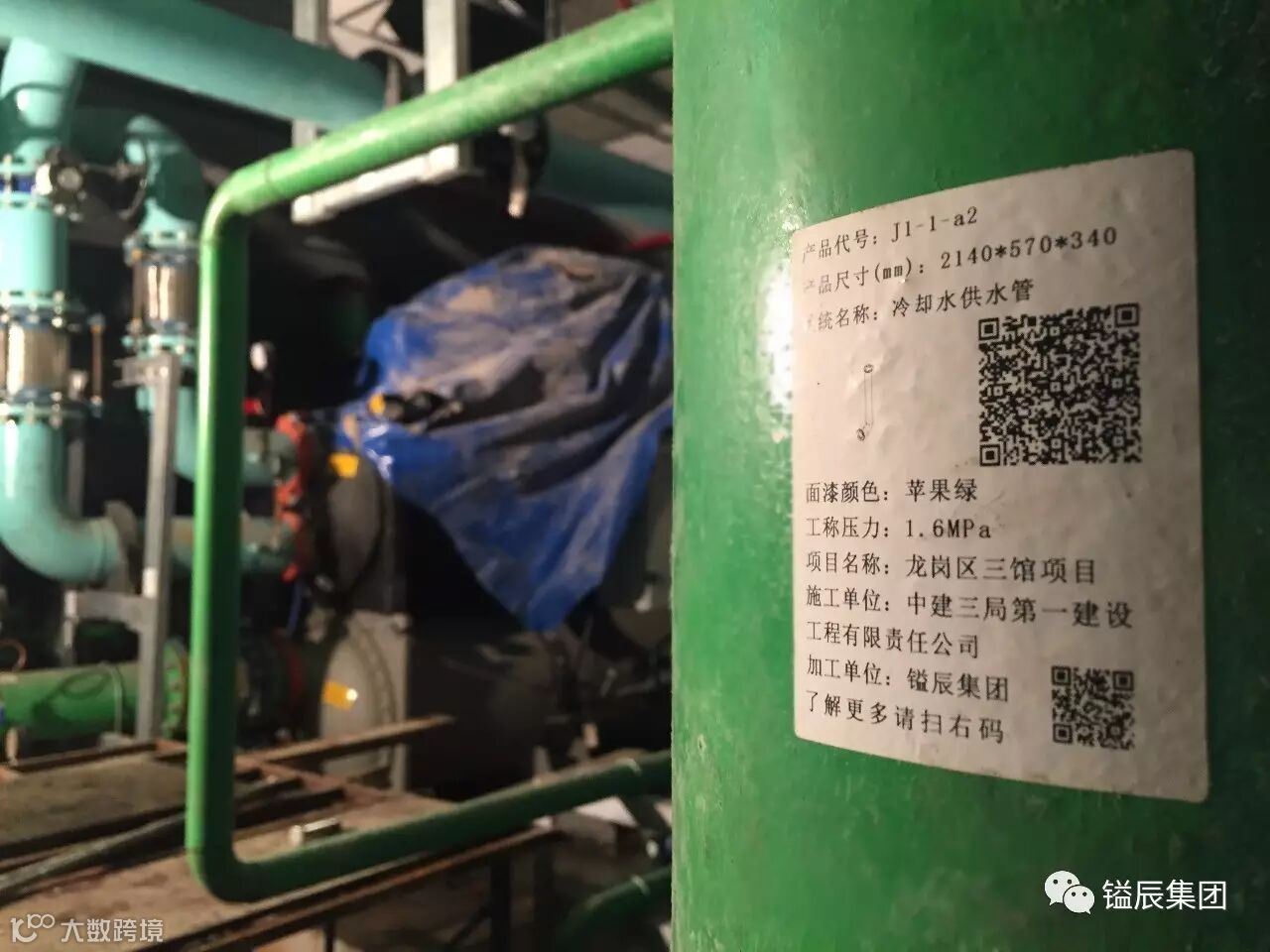

二维码信息
二维码管理，产品皆有编号，可防漏防缺，追寻到产品源头信息。
在此项目上，我司除了为万科三馆提供机房设计、安装外，还为其提供支架、风管等产品。
▼

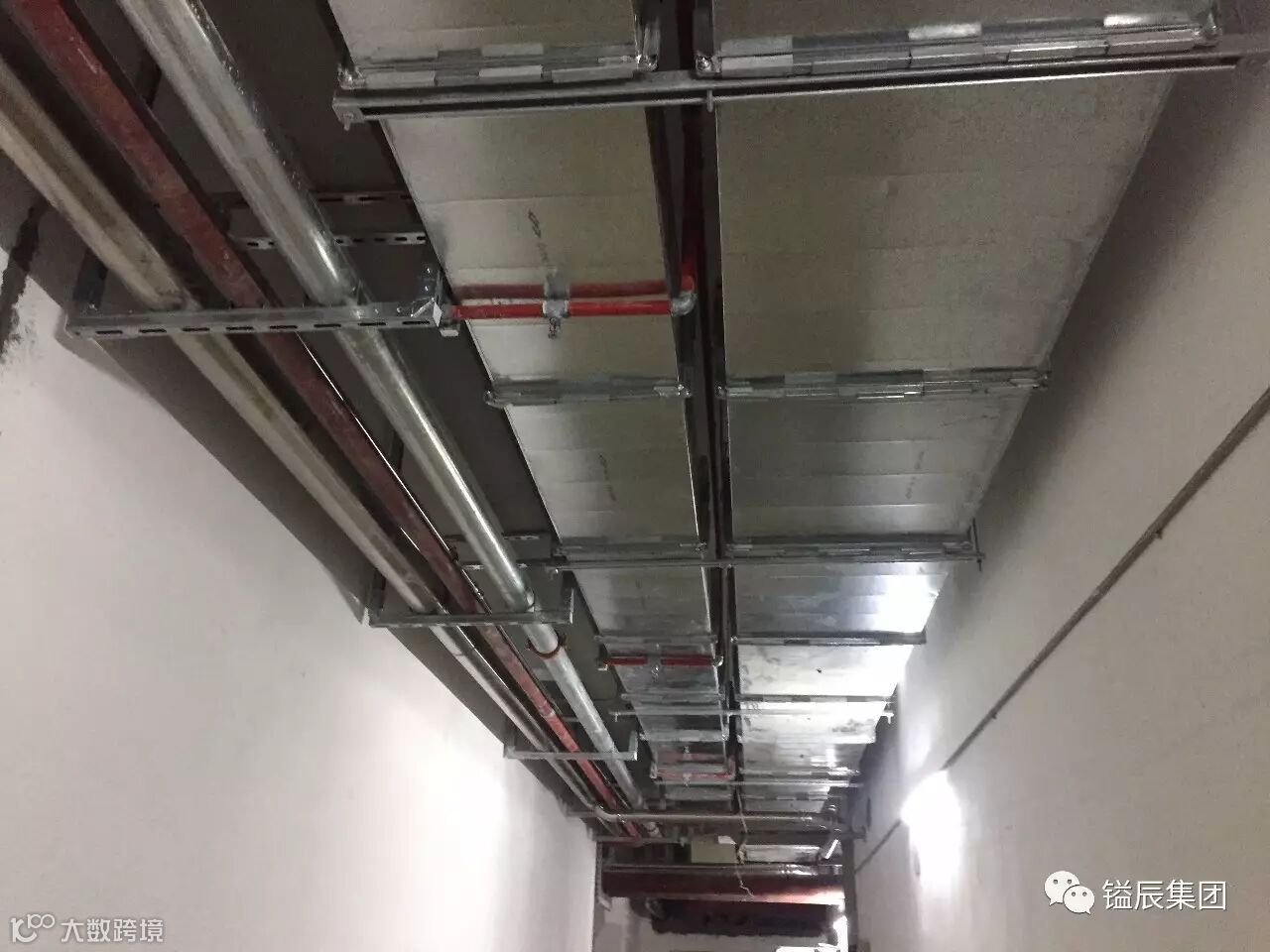

风管&支架
最后，小编再为大家奉上几个动图，让大家看个痛快！

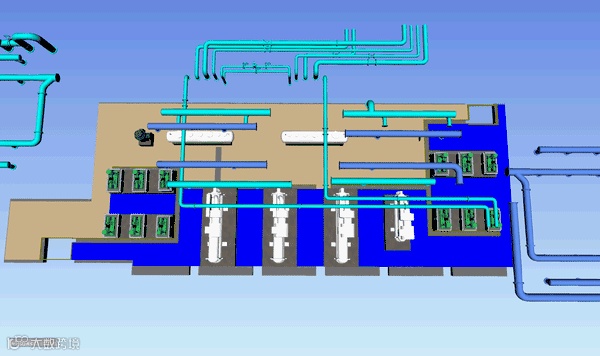

管道拼装
管道拼装
主管深化
