风管生产工艺流程

镒辰风管生产线采用模块化设计，由“标准直管生产工艺流程”及“异型管生产工艺流程”组成。

●生产线材料特点：

卷料→调平、压筋、剪切→冲方口、冲尖角→输送→C/S型骨成型→共板法兰成型/德国法兰成型→输送→折弯→风管半成品成型

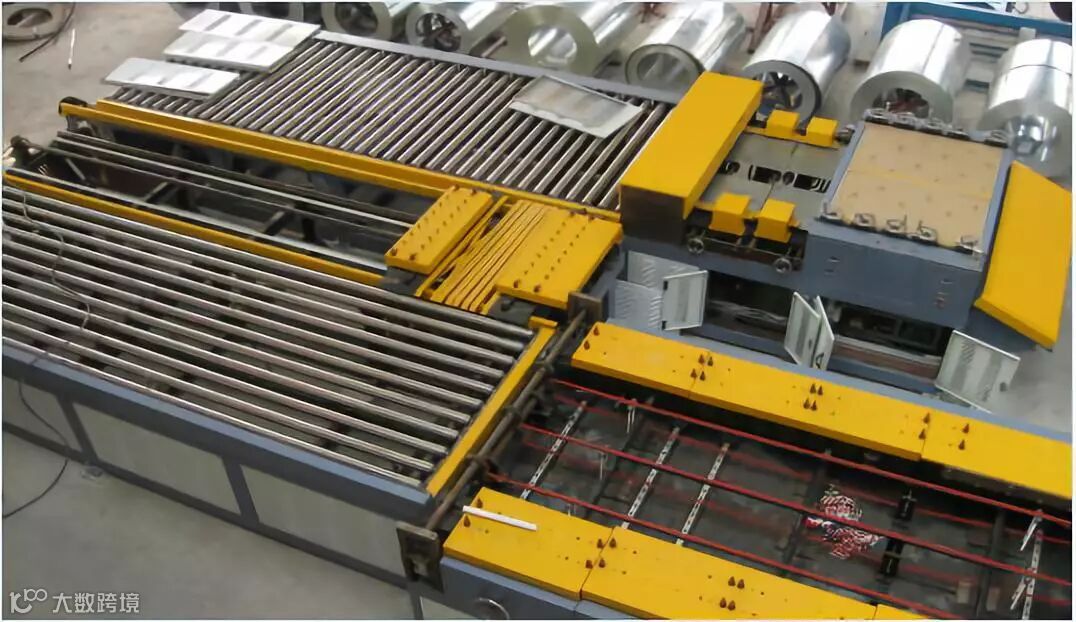

直管自动化生产线

说明：

1.可一次性设置多种不同尺寸不同数量的下料尺寸；

2.生产不同配置的板料时，每一规格的板料生产完毕，材料自动   回零，无需退料重新生产，连续工作；

3.精度为公差＜±0.5mm，对角线误差为＜±0.6mm

4.节省时间、工时和板材用量。

卷料→调平、压筋、剪切→等离子切割→C/S型骨成型→共板法兰成型/德国法兰成型→输送→折弯→风管半成品成型

等离子数控切割机

说明:

1.定尺开料，可直接与等离子切割机配合使用；

2.剪切角可与共板法兰成型/德国共板法兰（TDC）异形管配合使用；

3.剪切角可与插式法兰配合使用，与立式合缝机和插式法兰机配   套使用完成整套风管的生产流程。

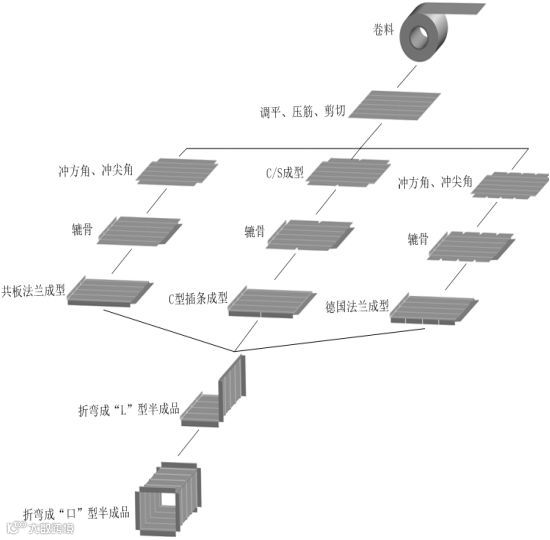

●风管自动生产流程示意

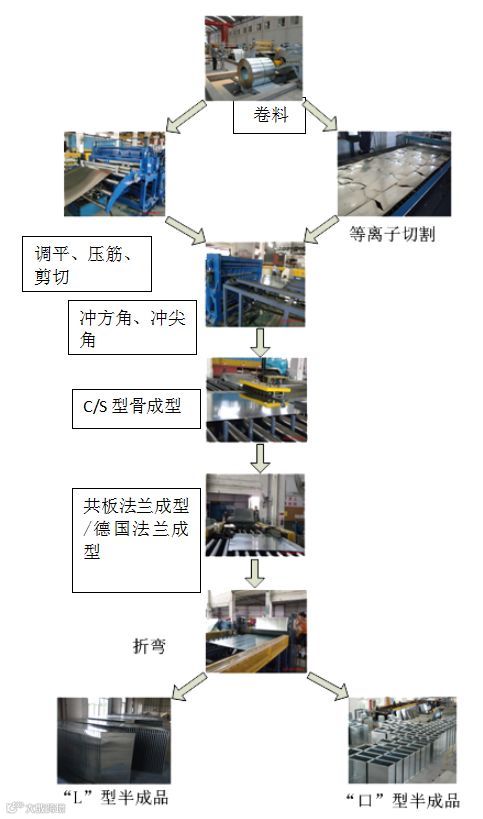

●风管自动生产流程实物解：

标准直管生产工艺流程”及“异型管生产工艺流程”组成。两种流程均采用全自动数控机床进行加工生产，有效提高风管生产工艺和降低生产成本。
