导读
国家《建筑机电工程抗震设计规范》GB50981-2014以1.0.4强制性条文规定，抗震防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。然而作为施工方如何实施才能达到要求呢？镒辰可抗震固定装置，即支架、支撑物，可抵御地震水平力并使建筑机电设施保持稳定与完好，其制作安装过程严格执行国家标准，使地震带来的伤害降低。
镒辰组合支吊架的实施模式

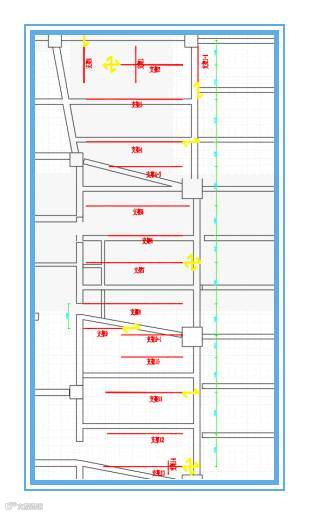

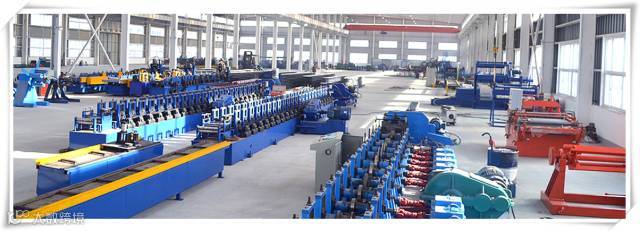

BIM+工厂预制+装配式安装+数字化信息标识
《管道支吊架 第1部分：技术规范》（GB/T17116.1-1997）
《室内管道支架及吊架图集》(03S402)
《风管支吊架》（08K132）
《电缆桥架安装》（04D701-3）
《建筑机电工程抗震设计规范》（GB50981-2014）

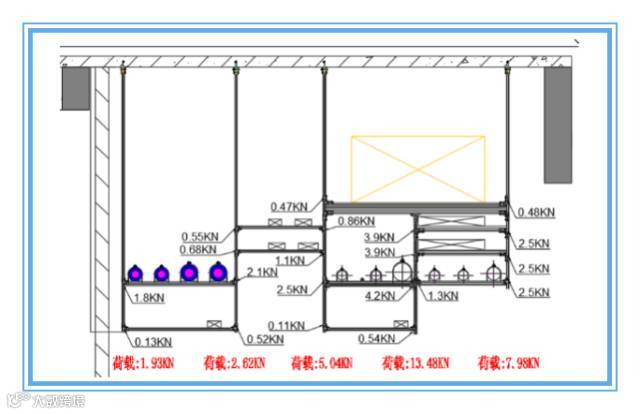

支架受力情况：
左端第一跨立杆荷载合力为1.93KN,第二跨立杆荷载合力为2.62KN，第三跨立杆荷载合力为5.04KN，第四跨立杆荷载合力为13.48KN和第五跨立杆荷载合力为7.98KN。
由于该支架采用对穿螺栓+锁扣的方式，取立杆的负载为15KN，故该支架的力学校核通过！！

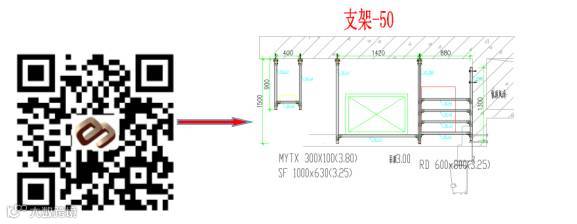

二维码标签
（1）组装底座和竖杆

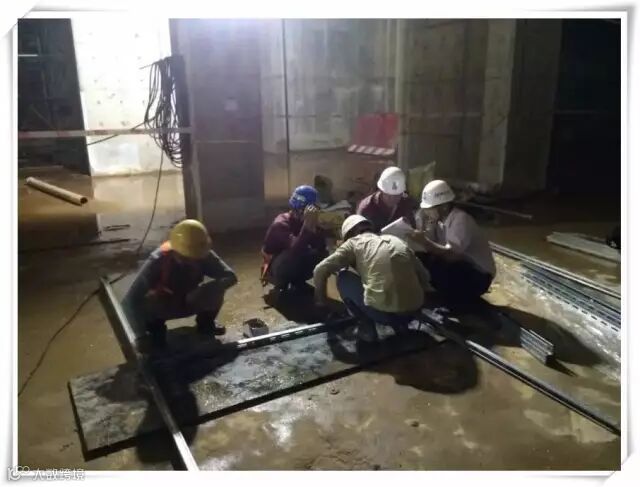

（2）定位放线。

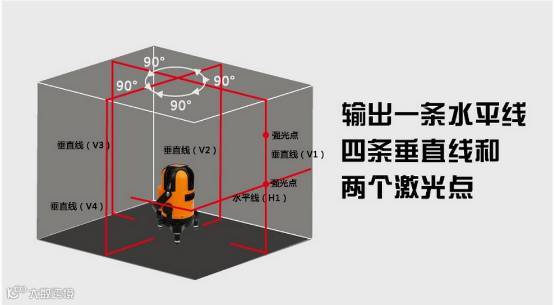

采用“红外线激光投线仪”进行测量放线。
（3）锚栓固定底座。
（4）横担测量并下料。
（5）安装横担。
横担安装采用水平尺进行检查调整水平度。
（6）抗震支架侧向及纵向支撑的安装。
（7）调整标高。
（8）管束及附件安装。
（8）节点终紧。
组装底座和竖杆

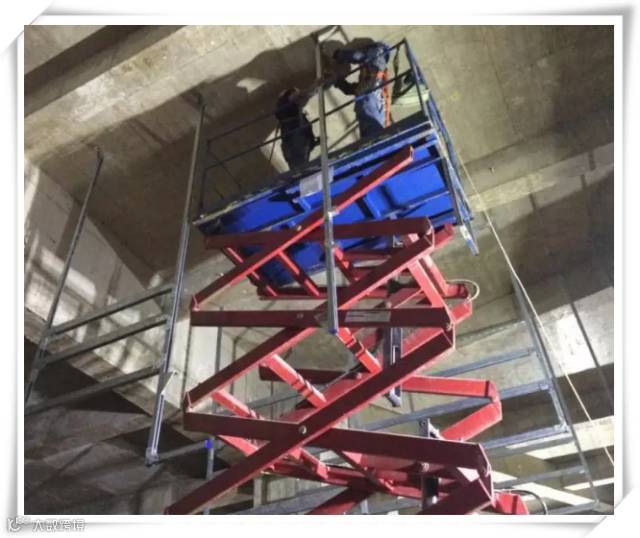

现场锚栓固定安装
安装支架横担

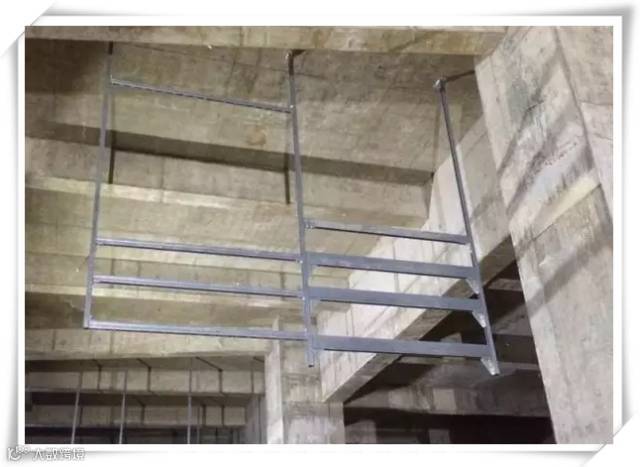

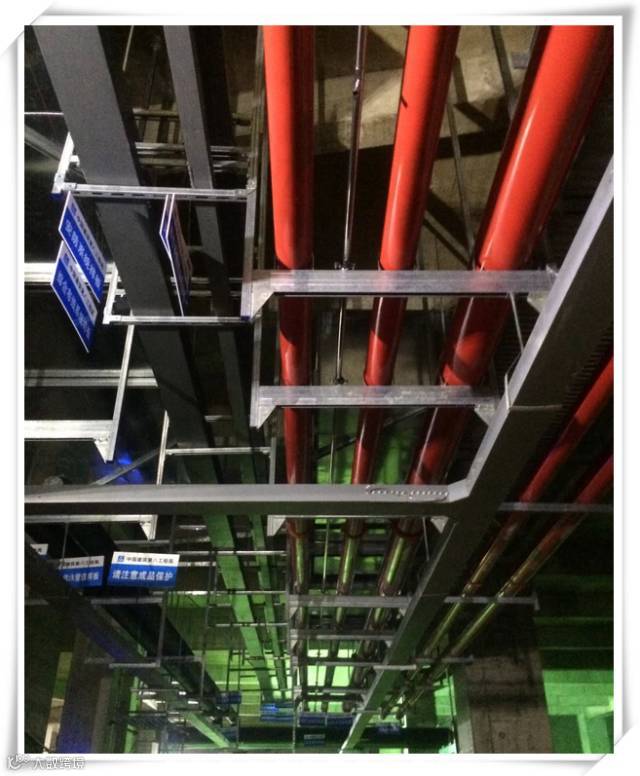

完成后的组合支吊架
1、用户安装竖杆时，必须保证竖杆与底座的连接端，不能有“破孔”现象。
2、支架拼装时，用户必须严格按照设计图施工。
3、由于我公司的M12的锚栓，不同于传统膨胀螺栓，在进行钻孔时，采用的冲击钻头应为φ12mm，此过程与传统的膨胀螺栓钻孔有差异。
4、支架的高度可通过螺栓锁扣的竖向移动进行调节，安装好的支架应保持足够的水平度及垂直度，水平度偏差不得大于3‰L，垂直度偏差不得大于5‰L。
5、管道标高及坡度可通过管束的连接螺杆进行调整，管束安装完成后，所有橡胶部分需与管道紧密接触。
6、拼装完成的支架若有外露切口，须采用专用的塑胶保护端盖加以密封。
镒辰智造
以改变机电行业供应模式实现智能建造
