金山云（天津）逸仙园云计算数据中心
该项目位于天津市武清区，建筑面积5.3万㎡，共设置5台冷水机组，2台水源热泵机组，24台水泵，5台冷却塔，7台板式换热器，2个开式蓄冷罐，制冷量达17584 KW。
为适配数据中心绿色节能全年365天 x 24小时不间断运行的高效自动化控制需求，本项目采用BIM+模块化设计，最大限度实施工厂预制，并进行工厂预装配测试及出场检验，通过多模块组合装配，将施工周期缩短至15天！
一
设计亮点
该项目在设计阶段BIM模型精度达到施工级（LOD400），通过前期设计提供管综优化，解决多处电气专业消防专业管道干涉问题，优化冷冻管道长度达25%以上；
生产环节技工按照预制加工图纸1:1生产，精准高效，无浪费；
施工环节安装人员按照安装指导图进行拼接，操作简单，快速便捷；
后期运维需求前置到模型设计阶段考虑，并进行优化配置。

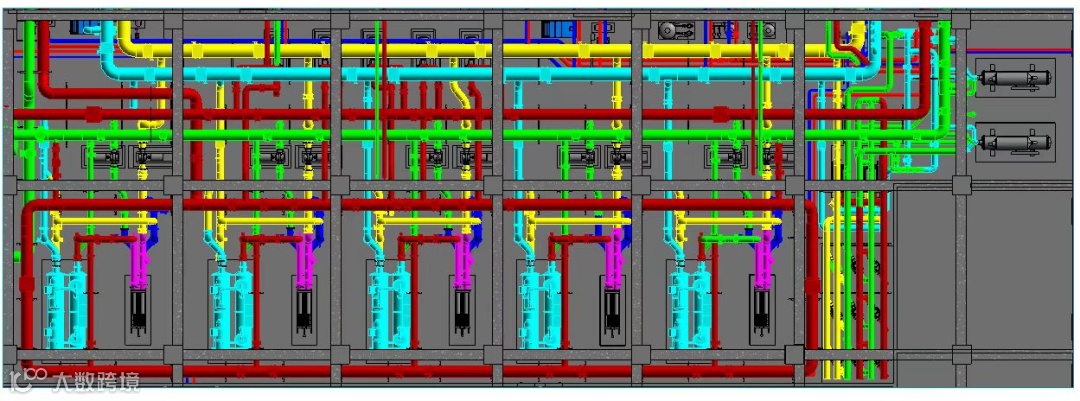

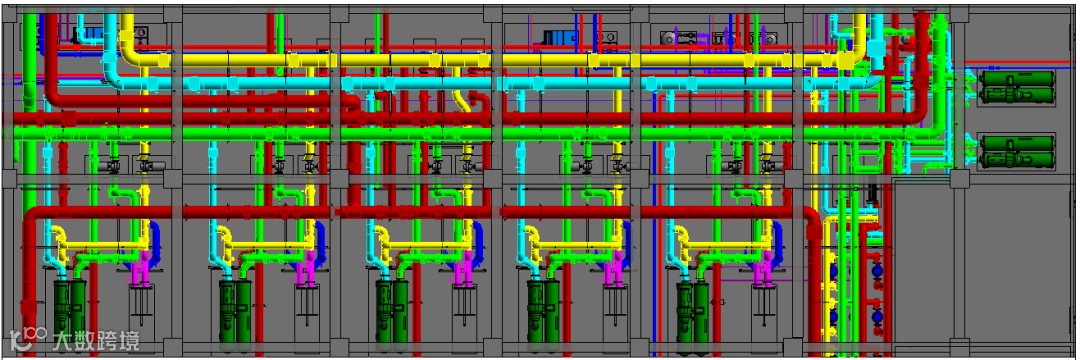

1、管综优化
优化前
优化后
优化后管道最多分为四层，整体走向更整洁、清晰、空间优化更加合理。
管道总长度优化减少6%，有效节省材料，节约成本。
2、模块化设计、组合式装配

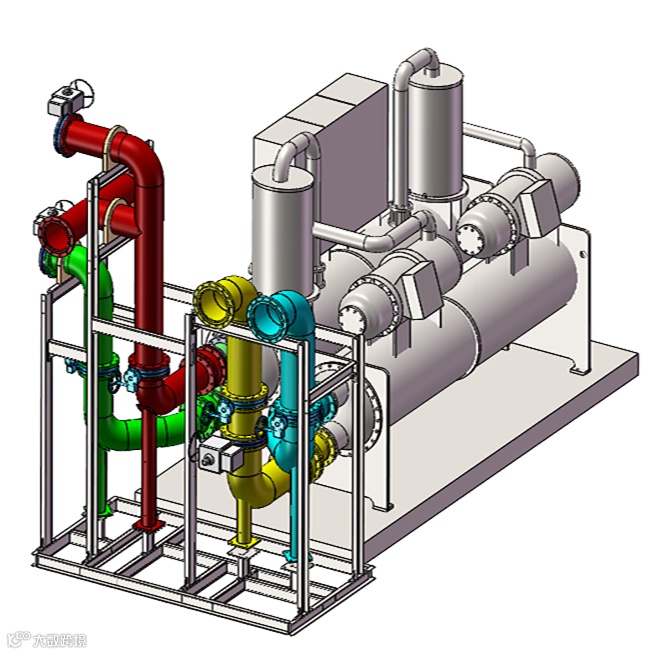

冷水机组模块 5组
主机名称：快速启动变频离心式冷水机组
制冷量：4396KW

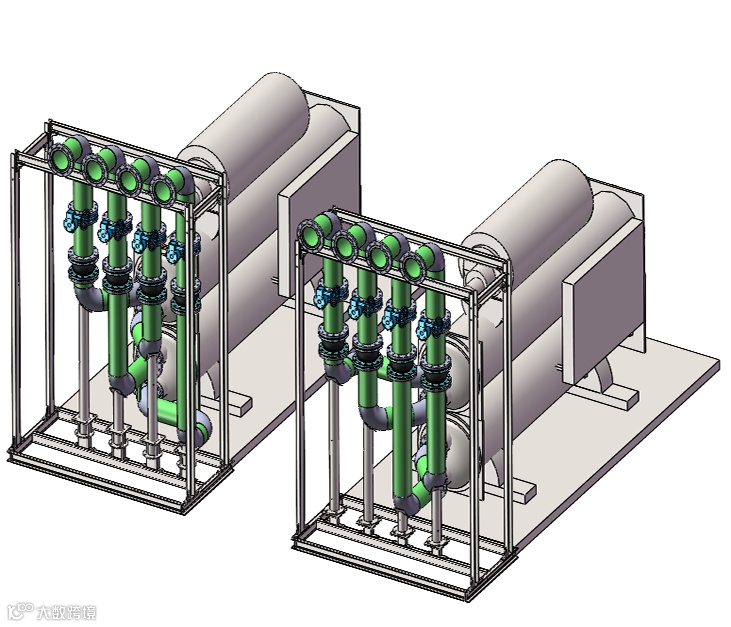

设计模型图

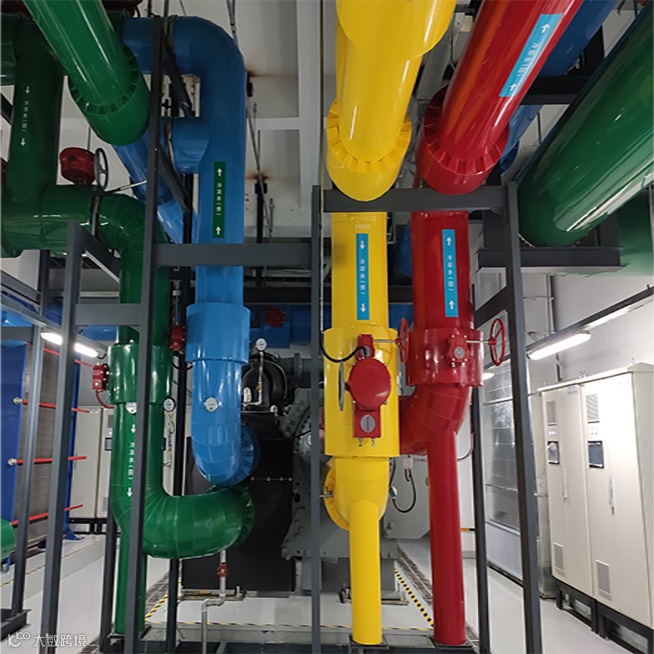

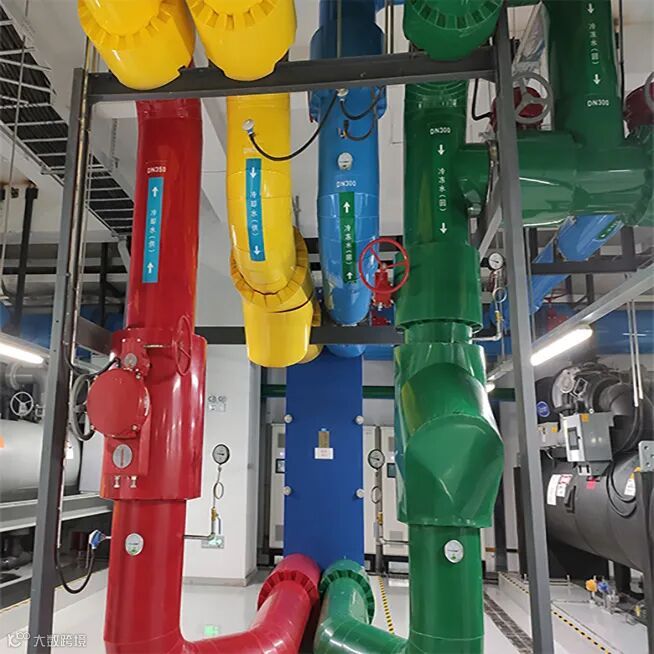

装配效果图

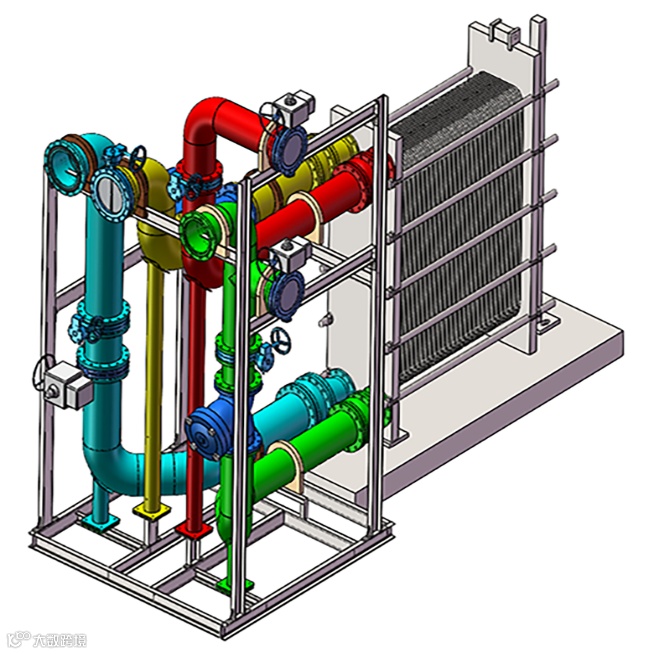

大板换模块 5组
主机名称：板式换热器
换热能力：4396KW
换热面积：773㎡
设计模型图

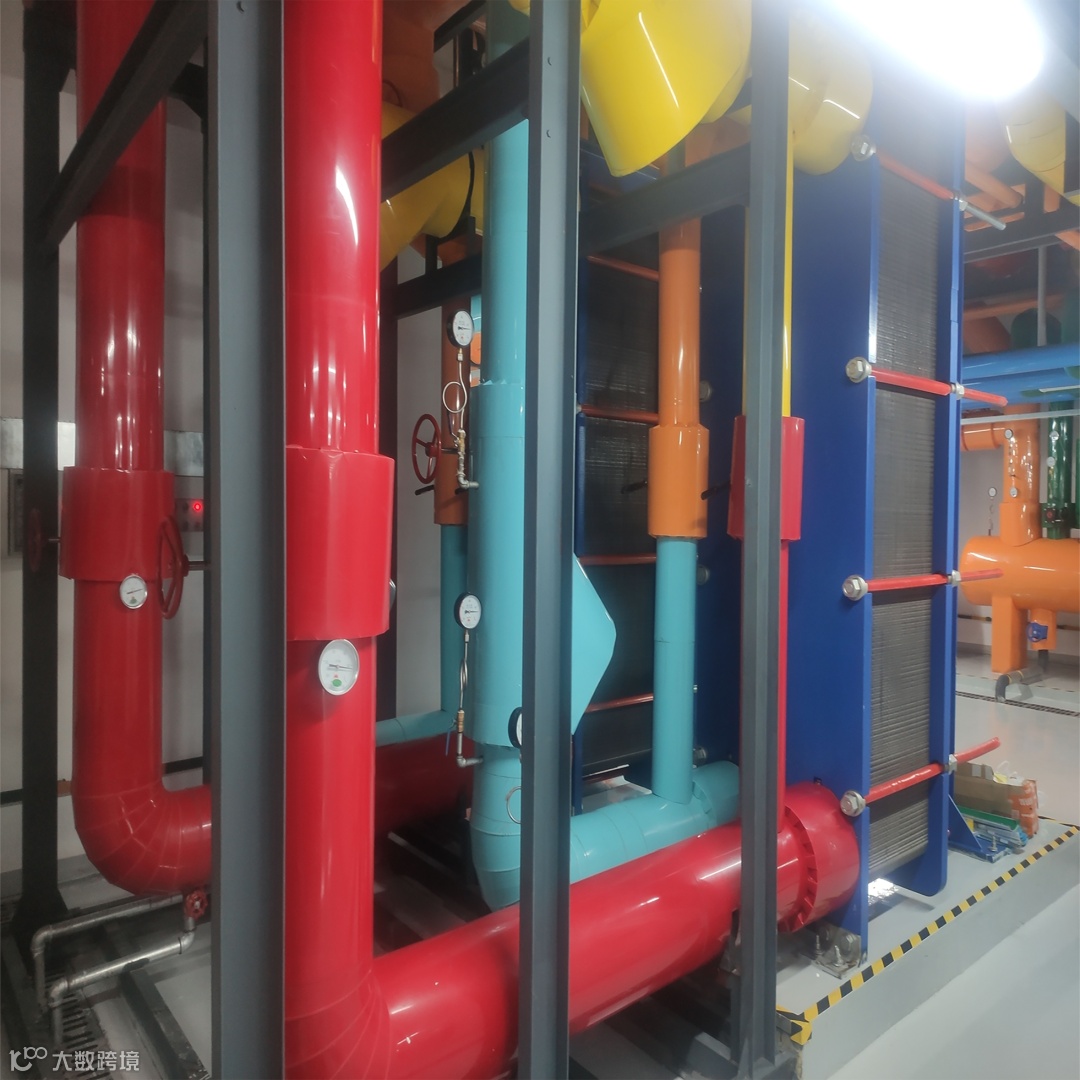

装配效果图

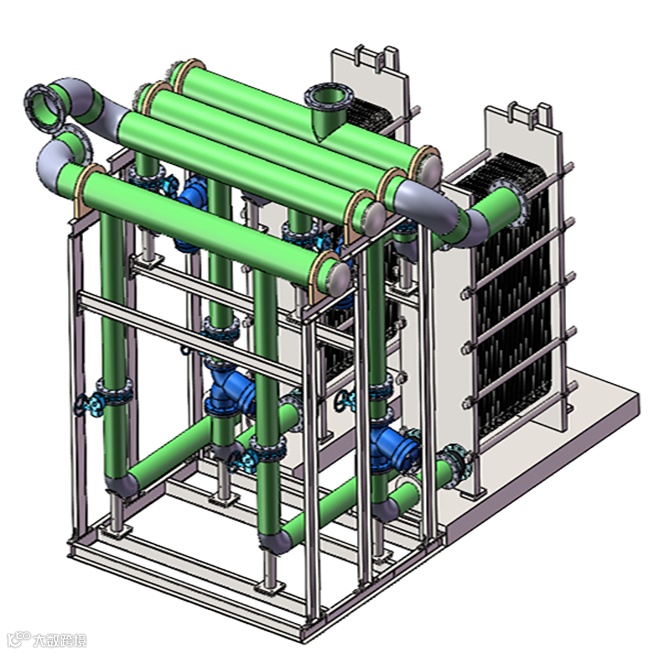

水源热泵模块 2组
主机名称：水源热泵机组
制热量/制冷量：1660/1379KW
设计模型图

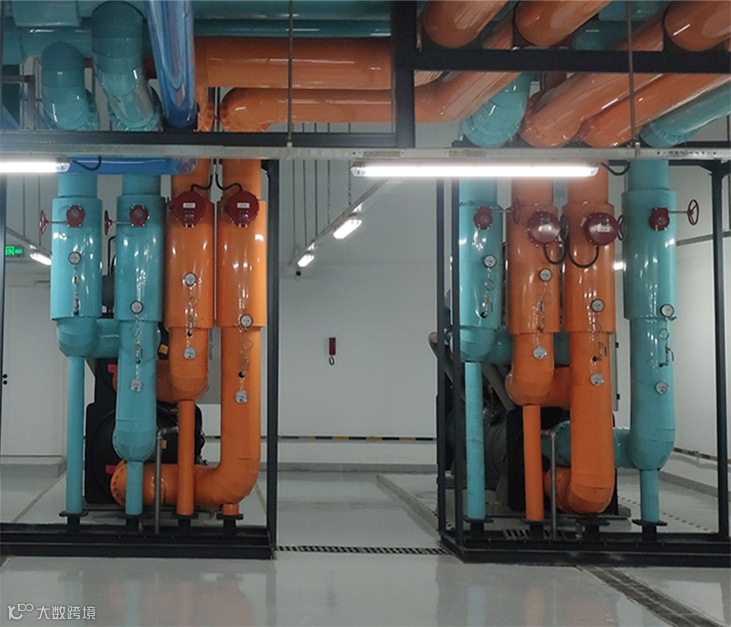

装配效果图
小板换模块 1组
主机名称：板式换热器
换热能力：1700KW
换热面积：340㎡
设计模型图
装配效果图
通过模块化设计，工厂模块化预装配出厂，除有效保证出厂品质外，亦可大幅度节省现场装配时间，提高项目整体装配率。
常态需要45天完成的工程量，最终在15天内全部完成，组织速度提升 3倍！
二
预制亮点

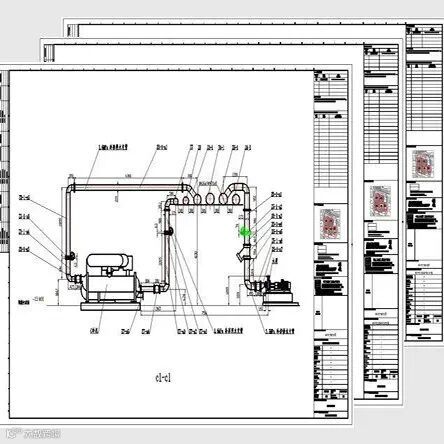

预制加工图

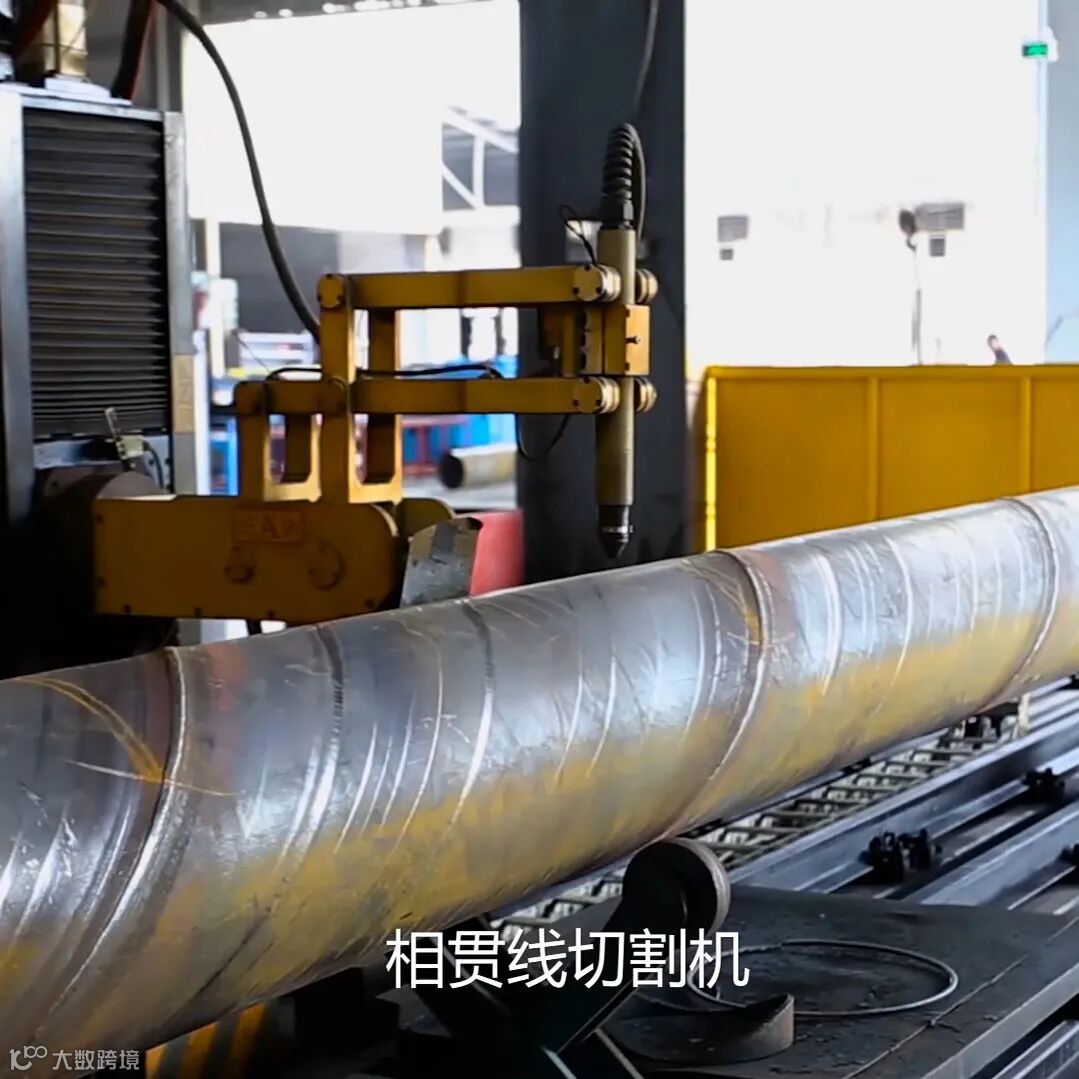

相贯线切割
◆ 工厂配置专业的预制加工设备及焊工专业人员，按照预制加工图进行加工，保证加工工艺；
◆ 预制件在工厂进行探伤检测，确保出厂品质；
◆ 出厂前在工厂进行预装配，保证现场装配效果。
