材料界的桥梁：硅烷偶联剂作用机理的全面解读！

硅烷偶联剂在增强复合材料性能方面的效果已被广泛认可，其作用机理主要由Arkles提出的化学键理论所解释。该理论认为，硅烷偶联剂的硅烷氧基或水解后的硅羟基与无机物表面的羟基反应形成缩合物，而另一端的有机基团则与有机高分子形成共价键。这一过程在两种性质差异大的材料界面间建立了牢固的连接，从而显著提升复合材料的性能和黏结强度。

水解与表面作用

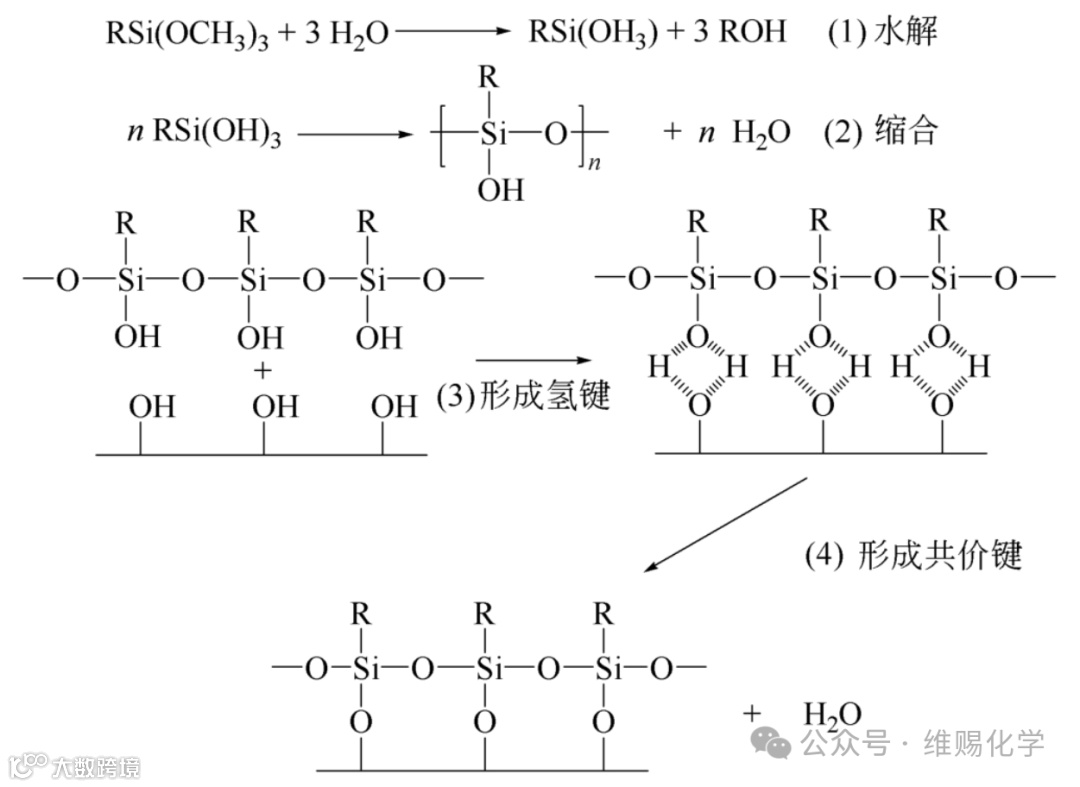

在大多数应用中，硅烷偶联剂首先水解生成含硅醇基的化合物，然后与基材表面作用。这个过程包括烷氧基的水解、硅醇基的脱水缩合形成低聚硅氧烷、低聚物中硅醇基通过氢键吸附到基材表面，以及在加热固化过程中与基材表面羟基形成共价键。通常，硅烷偶联剂水解后生成的三个硅羟基中只有一个与基材表面键合，其余两个可能与其他硅烷的羟基缩合或保持游离状态。

理论上，硅烷偶联剂应在基材表面形成单分子层，但实际上，由于分子间的缩合，它们往往形成比单分子层更厚的三维网络结构。即便如此，这种结构并不影响其改性效果。值得注意的是，硅烷偶联剂的烷氧基官能团度越低，越容易形成单分子层，但其与表面形成的化学键的强度和水解稳定性也越低。

硅烷偶联剂的水解沉积

气相处理

硅烷偶联剂也可以在无水条件下气相处理表面，这通常需要较长时间和较高温度。并非所有烷氧基硅烷偶联剂都能在无催化剂条件下使用，而环状含氮硅烷则特别适合气相沉积法。

基材表面改性

硅烷偶联剂对不同基材表面的改性效果各异。为了与硅烷偶联剂反应，基材表面需要有羟基存在。不同基材表面羟基的浓度和类型也不同。例如，硅烷偶联剂能与二氧化硅基材表面的硅醇基团形成非常稳定的Si—O—Si键，而对于碳酸钙、铜、铁等材料的改性效果则较差，石墨和炭黑则几乎不与硅烷偶联剂作用。

黏附机理

对于难以与硅烷氧基反应的基材，可以利用硅烷偶联剂的有机官能团、成膜性和交联性能来达到所需的效果。例如，碳酸钙不能与硅烷偶联剂形成稳定的化学键，因此除了使用含有机官能团的硅烷偶联剂外，还需加入“双脚”硅烷或四乙氧基硅烷。硅烷的低分子量和低表面张力使其能在基材表面展开成膜，并渗透进入孔隙结构，通过交联将基材包裹在富二氧化硅的薄膜网络中。

特殊处理

使用含酸酐的偶联剂处理碳酸钙也能取得良好效果，因为酸酐水解生成的双羧酸能与钙离子形成羧酸盐。硅烷偶联剂结构中的螯合基团，如双羧酸和双氨，能很好地吸附在金属和许多金属氧化物表面。贵金属如金和铑则能与含巯基硅烷偶联剂形成络合物。在这些情况下，硅烷偶联剂还需具备一个能与聚合物反应的有机官能团。

表面处理

有些无机物表面在与硅烷偶联剂反应前需要进行处理，以去除杂质。例如，碱金属离子会催化硅氧基的断裂，因此需要在稀盐酸中浸泡并用去离子水清洗以去除表面的钠离子。

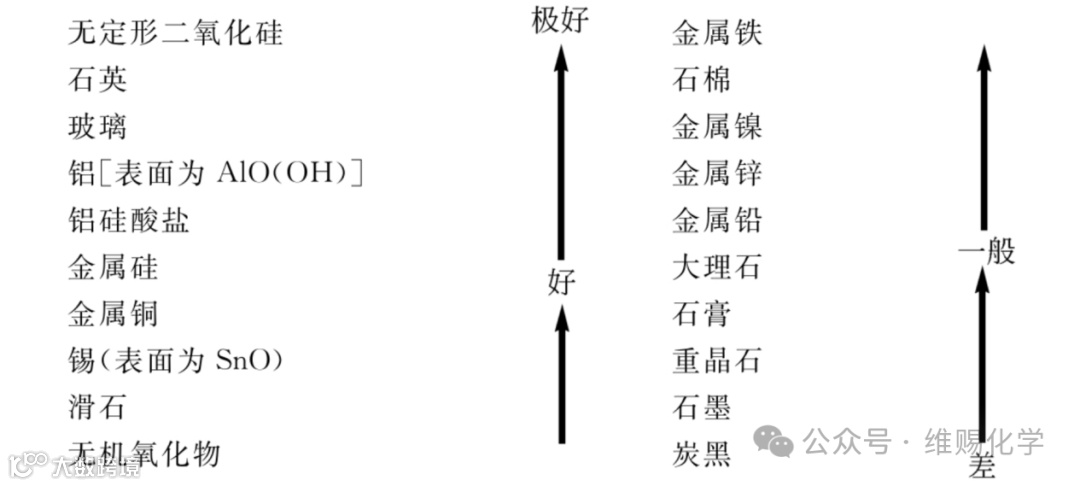

硅烷偶联剂对各种不同基材表面的改性效果比较

刚熔融并存放在常规环境条件下的基材表面羟基数目最少。而在潮湿空气中老化的氧化物表面则含有大量吸附水，这会影响偶联反应。二氧化硅和玻璃表面的羟基数可以通过在“食人鱼洗液”中浸泡来提高。

硅烷偶联剂和聚合物的化学反应对于获得良好的偶联效果至关重要。提高基材表面对聚合物的润湿能力可以进一步提升效果。无机材料的表面能和润湿性能可以通过与硅烷偶联剂反应来改变，例如，玻璃表面经甲基三甲氧基硅烷处理后，其润湿性能可以从亲水变为疏水。

维赐化学优势供应硅烷偶联剂产品，包括WSA 550,602,792等

参考文献：

1、Barry Arkles，Silane Coupling Agents：Connecting Across Boundaries，Gelest，Inc.，2004.

2、Kerstin Weissenbach，Helmut Mack，“Silane Coupling Agents”，in Book Functional Fillers for Plastics，Ed：MarinoXanthos，Weinheim：Wiley-VCH，2005，59-83.

3、张先亮等编著.硅烷偶联剂：原理、合成与应用.北京：化学工业出版社，2012.

声明：

本文部分内容、数据来源于互联网、微信公众号等公开渠道，相关内容仅供参考，如有侵权，请联系我们删除。
