硅烷偶联剂：揭秘高效合成工艺，提升材料性能的秘诀！

硅烷偶联剂是一种在塑料工业中用于提升合成树脂与无机填料之间界面性能的关键添加剂，又称无机填料的表面改性剂。它们通过降低树脂熔体的粘度和改善填料的分散性，从而提高材料的加工性能和最终产品的性能。

硅烷偶联剂分子由两个主要部分组成：

一个亲无机的基团，用于与无机填料反应；

以及一个亲有机的基团，用于与合成树脂相互作用。

这种结构设计使得偶联剂能够在无机和有机材料之间形成一种“分子桥”，从而增强复合材料的整体性能。

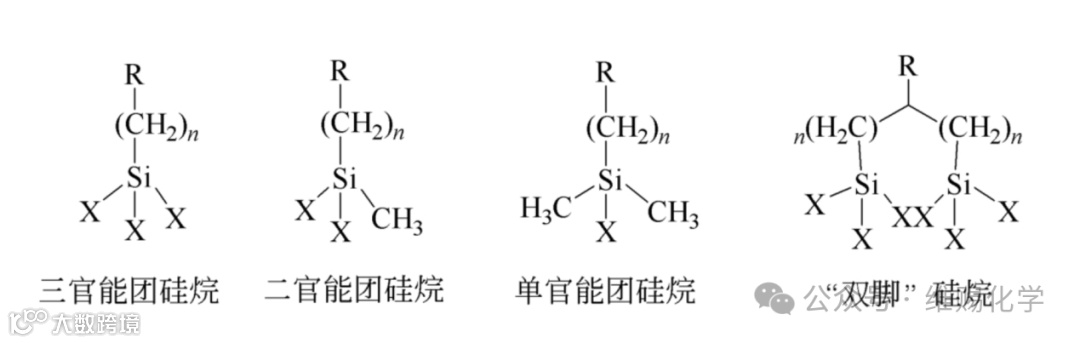

硅烷偶联剂是一类具有反应性有机官能团的硅烷化合物，其中三官能团硅烷最为常见。官能团X的类型虽然不影响偶联效果，但会改变反应速率。氯硅烷虽然反应活性高且成本较低，但由于其反应产生的氯化氢具有腐蚀性，因此在工业应用中较少使用。相比之下，中性的烷氧基硅烷，如甲氧基和乙氧基硅烷，更为稳定且常用。甲氧基硅烷反应性较强，而乙氧基硅烷则更为稳定，但前者的毒性相对较大。

硅烷偶联剂的合成通常起始于三氯硅烷，这是一种在太阳能电池和半导体级多晶硅生产中也非常重要的化合物。合成过程的第一步涉及不饱和烃与硅氢键的加成反应，随后是烷氧基化反应。

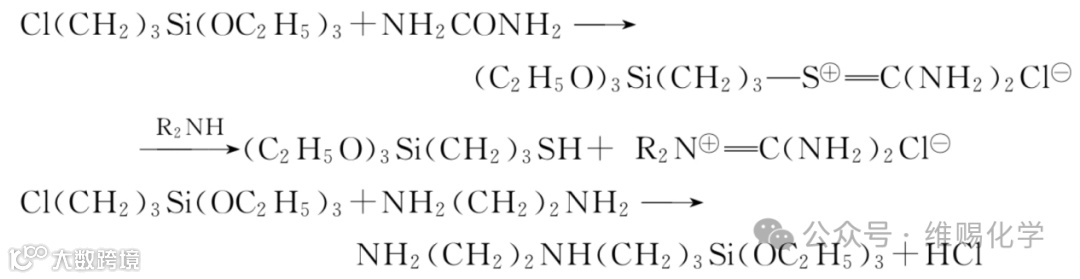

例如，γ-氯丙基三乙氧基硅烷可以通过与硫脲反应进一步合成γ-巯丙基三乙氧基硅烷。同样，γ-氯丙基三乙氧基硅烷与过量乙二胺反应，可以合成N-（β-氨乙基）-γ-氨丙基三乙氧基硅烷。

三氯硅烷与醇反应合成三烷氧基硅烷

三氯硅烷可通过与醇反应生成三烷氧基硅烷，这是合成硅烷偶联剂的关键步骤。特别是，金属硅在铜催化下与乙醇反应，可以直接合成三乙氧基硅烷，这一过程在文献的第1章已有介绍。三乙氧基硅烷随后与不饱和烃进行硅氢加成，用于合成多种硅烷偶联剂，包括在工业中广泛使用的γ-（2，3-环氧丙氧）丙基三甲氧基硅烷、γ-（甲基丙烯酰氧）丙基三甲氧基硅烷和γ-氨丙基三乙氧基硅烷。这些偶联剂含有活泼的反应基团，因此控制反应条件以避免不必要的交联是至关重要的。

催化剂和反应促进剂的应用

在合成过程中，氨基上的活泼氢与硅氢反应会释放氢气，导致使用铂催化剂时反应产率较低。为了提高产率，可以添加碳酸钠、三乙基胺等反应促进剂，或使用其他催化剂，如Ru（CO）3（PPh3）2。此外，通过三甲基硅基保护氨基也是提高反应产率的有效策略。

乙烯基三烷氧基硅烷的合成

乙烯基三烷氧基硅烷是一种重要的硅烷偶联剂，可以通过三氯硅烷与氯乙烯的高温热缩合或三氯硅烷与乙炔的硅氢加成合成乙烯基三氯硅烷，再通过醇化反应得到目标产物。

“双脚”硅烷偶联剂的特性与应用

“双脚”硅烷偶联剂，作为T型偶联剂的二聚体，具有高反应性和高交联度，与基材形成的化学键的水解稳定性远高于普通硅烷偶联剂。这类偶联剂特别适用于难以硅烷化的金属表面改性，能够显著提高复合材料的黏合性、水解稳定性和力学强度。非功能性的“双脚”硅烷偶联剂常与普通功能性硅烷偶联剂配合使用，使用比例通常在1∶5到1∶10之间。它们的合成可以通过γ-氯丙基三乙氧基硅烷与双官能团化合物反应，例如，通过与四硫化钠在甲醇中反应得到双-［γ-（三乙氧基）硅丙基］四硫化物。

连接基团长度对硅烷偶联剂性能的影响

硅烷偶联剂的连接基团（CH2）n中的n值对偶联剂的稳定性、化学活性和物理性质有显著影响。硅碳键的热稳定性顺序为3>1>2，其中γ取代最稳定，α次之，β最不稳定。γ取代的硅烷偶联剂能够抵抗350℃的瞬间高温，并且可以在160℃下长期稳定。在连接基团上接入苯基可以显著提高其耐热性。由于丙基（n=3）来源广泛，耐热性好，并具有适当的长度，因此γ取代的硅烷偶联剂在工业中最为常用。

α取代硅烷偶联剂的应用

尽管α取代硅烷偶联剂在强碱中容易发生硅碳键断裂，但通过避免强碱性介质，它们可以保持稳定。α取代硅烷偶联剂的合成原料，如甲基三氯硅烷，是有机硅工厂中常见的过剩产品，因此具有成本优势。合成过程通常包括光氯化和醇化反应，得到三烷氧基氯甲基硅烷，进而合成各种α取代硅烷偶联剂。α取代硅烷偶联剂的分子结构中，有机官能团与硅原子相隔仅一个碳原子，使得官能团的电子效应容易传递到硅原子上，增加了烷氧基团的反应活性。此外，α取代硅烷偶联剂处理的复合材料中，有机反应基团与无机物表面接近，有助于无机有机界面在模量和热膨胀系数上的匹配，因此在特定应用领域中表现出色。

环状含氮硅烷偶联剂

除了常见的硅烷偶联剂外，还有特殊结构的环状含氮硅烷偶联剂。这类偶联剂可以通过γ氨基硅烷偶联剂与铵盐在较高温度下反应得到。它们的主要特点是能够在无催化剂的条件下与无机物表面羟基结合，且反应过程中不产生小分子化合物。

维赐化学优势供应硅烷偶联剂产品，包括WSA 550,602,792等

参考文献：

1、Barry Arkles，Silane Coupling Agents：Connecting Across Boundaries，Gelest，Inc.，2004.

2、Kerstin Weissenbach，Helmut Mack，“Silane Coupling Agents”，in Book Functional Fillers for Plastics，Ed：MarinoXanthos，Weinheim：Wiley-VCH，2005，59-83.

3、张先亮等编著.硅烷偶联剂：原理、合成与应用.北京：化学工业出版社，2012.

声明：

本文部分内容、数据来源于互联网、微信公众号等公开渠道，相关内容仅供参考，如有侵权，请联系我们删除。
