引言
在新能源、半导体、航空航天等行业，冷板作为核心散热 / 温控部件，其耐压、密封、流量与疲劳性能直接决定整机可靠性。高压、高精度、快响应、长稳的压力控制，是冷板测试能否复现真实工况、输出可信数据的关键。
本文以NNT NITVX2030 系列高压比例阀在冷板测试机中的落地应用为例，拆解其如何解决高压场景下控压不稳、曲线不准、响应滞后等痛点，为同类测试设备选型与集成提供可复用参考。
一、冷板测试的核心压力控制痛点
冷板测试（耐压 / 爆破 / 密封 / 循环疲劳）普遍面临以下挑战：
高压需求：需稳定输出0.01–3.0MPa，部分工况接近5.0MPa供给压力，常规比例阀易超压、漂移、失效。
精度要求高：压力曲线需连续线性，稳态误差、重复精度直接影响测试结论。
动态响应快：升压 / 保压 / 泄压需毫秒级跟随，模拟真实载荷波动。
长期稳定：多班次连续测试，压力波动小、无漂移、免频繁校准。
传统调压阀 + 开关阀组合难以兼顾高压与精细控制，易出现压力超调、保压下滑、曲线失真，导致测试数据离散、重复验证成本高。

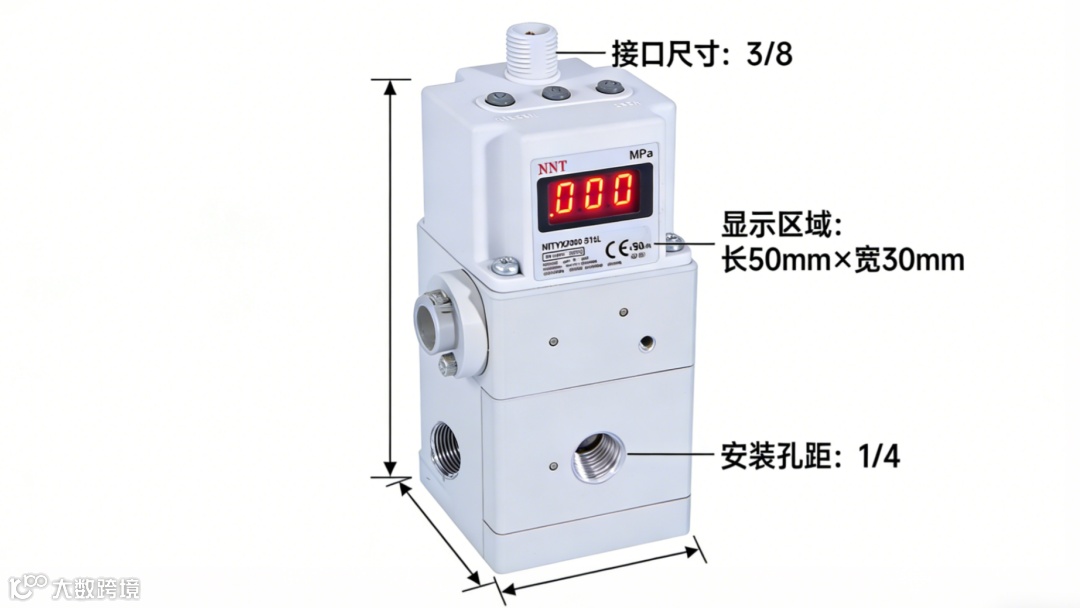

二、方案选型：NNT NITVX2030 高压比例阀核心参数（适配冷板测试）
本次应用采用NITVX2030系列，关键参数完全匹配冷板测试工况：
最高供给压力：5.0MPa
设定压力范围：0.01–3.0MPa
最大流量：3000L/min（ANR）
线性度：±1%FS
重复精度：0–0.9MPa±0.4%FS；0.9–3MPa±0.8%FS
压力稳定性：0–0.9MPa±0.4%FS；0.9–3MPa±0.8%FS
温度特性：±0.12%FS/℃
适配气体：空气、N₂、O₂、Ar（氟素油脂，兼容多种测试介质）
三、在冷板测试机中的三大核心功能
1. 精准生成并维持高压压力曲线
按测试规程输出连续线性压力，复现冷板在整机中的承压变化。
0.01MPa 步进微调，小压力段同样稳定，覆盖微压→高压全量程。
保压阶段压力波动 **≤±0.4%~0.8% FS**，满足密封 / 耐久测试长时间稳压力要求。
2. 实时闭环调节，保障测试一致性
接收4–20mA/0–5V/0–10V标准信号，毫秒级响应压力指令。
内置闭环反馈，快速修正气源波动、负载变化、温度漂移。
全程压力稳定，同批次试样数据CV 值显著降低，测试重复性达标。

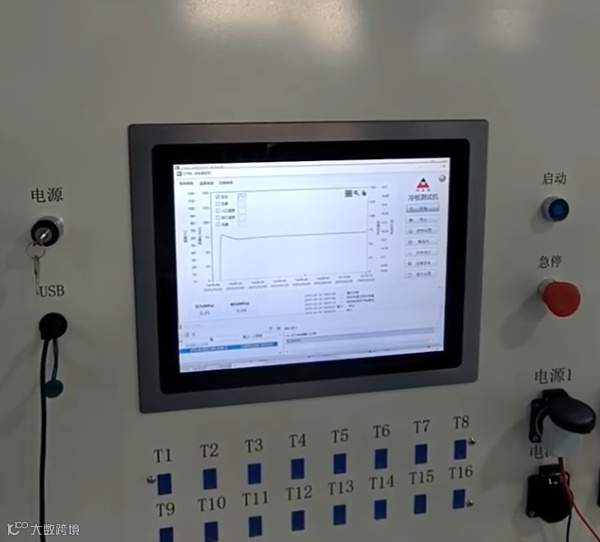

3. 数据采集与系统协同，支撑测试分析
提供1–5V/4–20mA模拟监控输出，或 NPN/PNP 开关输出。
实时回传压力值至 PLC / 工控机，形成压力 - 时间 - 流量完整数据集。
配合自我诊断功能，异常快速告警，降低测试中断风险。
四、四大核心优势，支撑冷板测试高质量运行
1. 高精度压力控制
线性度 **±1% FS**，压力信号与电信号高度线性对应。
低 / 高压段分档优化，0–0.9MPa 重复精度 ±0.4% FS，高压段依然精准。
磁滞 **±3% FS**，升降压一致性好，曲线无迟滞失真。
2. 快速响应能力
毫秒级动态响应，压力跟随指令无明显滞后。
大流量3000L/min，大容积冷板腔体快速升压、快速泄压，提升测试节拍。
3. 长期稳定性与可靠性
温度系数 **±0.12% FS/℃**，车间温变不影响控压精度。
氟素润滑、抗污染结构，适配长时间连续高压工况。
多重保护，过流、过压、配线错误可预警或自保，降低设备损坏概率。
4. 强适配高压输出能力
最高耐压5.0MPa，设定覆盖0.01–3.0MPa，满足绝大多数冷板测试等级。
兼容空气、氮气等常用测试气源，适配密封、耐压、疲劳等多类型测试。
END
结语
高压精密控制是冷板性能验证的 “卡脖子” 环节。选用高压比例阀替代传统调压方案，不仅提升测试精度与效率，更能为产品可靠性提供硬核数据支撑。如需方案图纸、接线手册或参数对标，欢迎交流。
