引言
在气动控制系统中，电气比例阀作为压力精准调节的核心元件，其稳定运行直接决定整套设备的工作精度与效率。NITV1000/2000/3000 系列电气比例阀凭借高精度、高稳定性的特性广泛应用于各工业场景，但实际使用中，受安装、配线、气源处理、参数设置等因素影响，难免出现各类运行问题。本文针对客户使用过程中高概率遇到的典型故障，结合产品技术规格给出专业排查思路与解决方法，助力快速定位问题、恢复设备正常运行。
一、输出压力无显示 / 显示异常，无压力输出
故障现象
接通电源后，压力显示屏无数值、数值乱跳，且阀口无压力输出，设备无法建立工作压力。
解决方法
电源异常：用万用表检测供电电压是否在 DC24V±10% 或 DC12~15V 范围内，检查电源端子（茶色 +、蓝色 -）是否松动。
气源问题：确认气源已开启，供给侧 5μm 过滤器未堵塞，且供气压力满足 “设定压力 + 0.1MPa” 的最低要求。
接线错误：对照配线图，检查电源正负极和输入信号类型（电流 / 电压），避免 2 线式 DC4~20mA 信号接入。

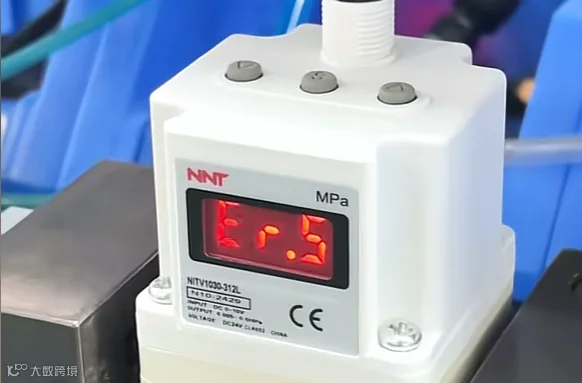

二、出现 Er.5 故障码，阀体停止工作
故障现象
显示屏显示 “Er.5”，比例阀立即停止工作，无压力输出，重启电源后故障可能反复出现。
解决方法
该故障码为过电流保护触发，产品规定开关输出侧流过 30mADC 以上电流时，过电流检测回路启动，触发 Er.5 并停机，多由开关输出侧负载短路、接线错误导致。
·解决：1. 立即切断电源，检查 NPN/PNP 开关输出端子接线，排除负载短路、正负极短接问题；2. 确认开关输出负载规格（NPN 最大 30V/80mA，PNP 最大 80mA），更换超出负载规格的外部元件，保证负载电流≤30mA；3. 故障排除后，重启电源，阀体将恢复正常工作。

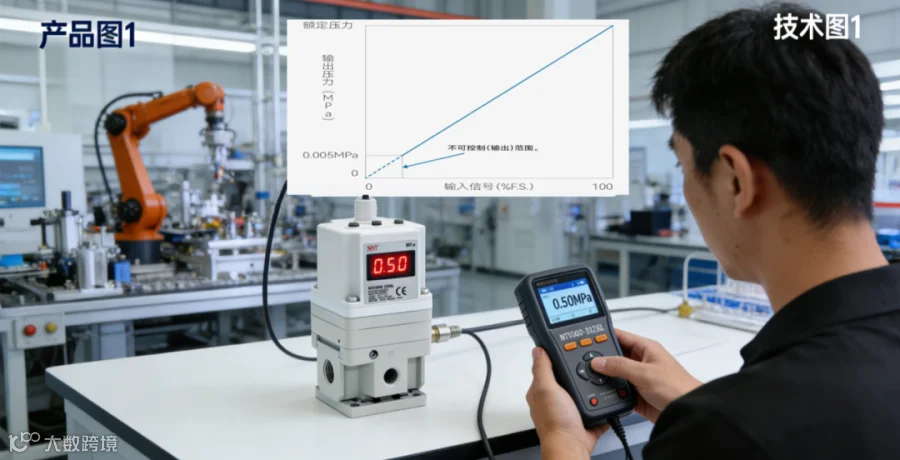

三、输出压力与输入信号不匹配，精度超差
故障现象
输入信号线性调节时，输出压力无线性变化、与设定值偏差过大（超出 ±6% F.S.），或压力波动明显，无法精准控压。
解决方法
信号与阻抗：检查输入信号是否稳定，确认仪表负载阻抗与产品规格（电压型≥1KΩ，电流型≤250Ω）匹配。
校准问题：在无负载、气源稳定的状态下，重新进行零值和满值校准，确保显示单位与设定一致。
环境影响：避免阀体在 0~50℃范围外工作，远离高温热源，防止冷凝水进入。
耗气过大：检查回路是否漏气，若工艺需持续耗气，应选用更大流量规格的阀（如 3000 系列）。
END
结语
NNT NITV1000/2000/3000 系列电气比例阀的多数故障，并非产品本身质量问题，而是由安装不规范、配线错误、气源处理不到位、参数设置不当等外部因素导致。遇到故障时，建议按照 “电源→气源→接线→参数校准→外部负载” 的顺序逐步排查，可快速定位问题根源。
若按照本文方法仍无法解决故障，或遇到复杂的工艺适配问题，可随时联系 NNT 技术支持团队，我们将为您提供一对一的专业技术指导，保障设备稳定高效运行。
