引言
在金属线材拉丝加工中，张力控制的精准度直接决定线材质量与生产效率。传统拉丝机多采用手动调压或普通电磁阀控制，存在压力响应慢、精度低、张力波动大等问题，易导致线材断线、表面划伤。本文结合 NNT NITV 系列电气比例阀的实际应用，详解其如何通过高精度气缸压力控制，与张力传感器、控制系统协同实现拉丝张力闭环调控，为行业提供高效稳定的技术方案。
一、拉丝机张力控制的核心痛点
金属拉丝工艺中，模具磨损、线材速度变化等因素会实时影响张力：张力过大易造成线材变形、断线，张力过小则会导致打滑、排线不齐。传统控制方式难以同时满足压力精准可调、快速动态响应、闭环实时调控三大核心需求，而 NNT NITV 系列电气比例阀成为解决这一痛点的关键。

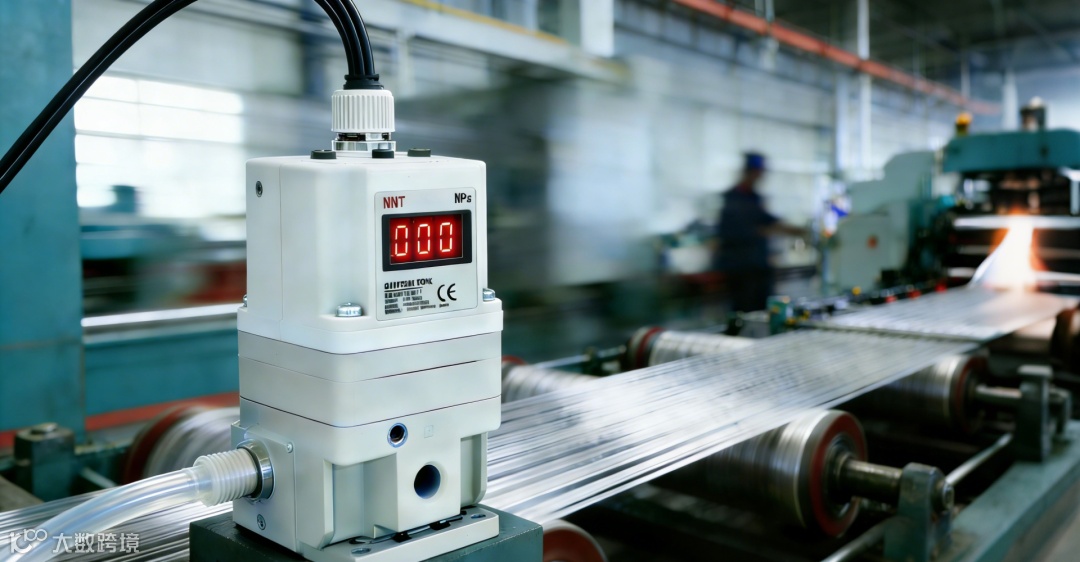

二、NNT 电气比例阀拉丝机应用方案
本次应用采用 NNT NITV 系列电气比例阀，搭配张力传感器、PLC 控制系统与张力调节气缸，构建拉丝张力闭环控制系统，实现 “传感器监测 - 系统运算 - 比例阀调压 - 气缸调张力” 的全自动化流程。
（一）核心产品与参数适配
根据拉丝工艺压力需求，选用 NNT NITV 系列电气比例阀，核心参数完美匹配控制需求：
高精度输出：最小调节单位 0.01MPa，线性度、重复性优异，满足气缸微压调节；
快速响应：迟滞时间短，压力调整无延迟，实时抑制张力波动；
信号适配：支持 DC4~20mA/0~5V 等多类型输入输出，可直接对接 PLC 与传感器；
工况适配：DC24V 供电，适配工业现场复杂环境，覆盖常规线材到微细丝全品类加工。

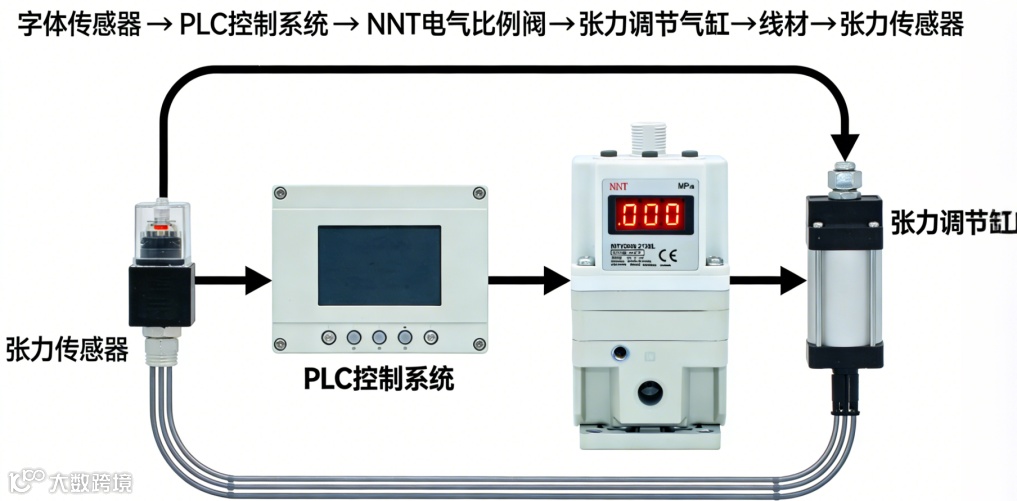

（二）闭环控制工作原理
张力监测：张力传感器实时采集线材张力，转换为电信号反馈至 PLC；
信号运算：PLC 对比实际张力与预设目标值，输出压力调节信号；
压力调节：NNT 电气比例阀接收信号，精准调整输出至张力调节气缸的气压；
张力修正：气缸根据气压变化调整张力辊位置，修正线材张力，回归目标范围。
以上步骤循环往复，形成完整闭环，从根本上保证张力稳定。
三、方案核心技术优势
1. 高精度压力输出，筑牢张力稳定基础
NNT 电气比例阀的低迟滞、高线性特性，为气缸提供毫伏级精准压力，从源头上保证张力调节精度，完美适配拉丝工艺微压需求。
2. 毫秒级响应，实时抑制张力波动
快速压力调整能力，可在张力出现偏差瞬间完成修正，避免偏差累积，彻底解决传统方式张力忽大忽小的问题。
3. 全自动化闭环控制，降本提效
无需人工干预，24 小时不间断精准调控，大幅降低人工成本与操作失误，适配高速连续拉丝生产线。
4. 提升产品质量，降低生产缺陷
闭环控制将张力偏差控制在极小范围，线材尺寸精度、表面光洁度显著提升，成品合格率提升 95% 以上，有效避免断线、划伤等问题。
5. 适配高速工艺，提升生产效率
优异的流量特性满足高速拉丝机需求，张力稳定可使拉丝速度提升 10%~20%，减少停机时间，单台设备日均产量大幅提升。
四、现场安装与使用要点
气源处理：比例阀前必须安装 5μm 以下空气过滤器，防止杂质磨损阀芯；
安装固定：选用适配托架固定，避免设备振动导致阀体松动；
接线规范：严格按照配线图接线，避免信号、电源接反，保证负载阻抗匹配；
定期维护：定期清理过滤器、检查管路密封，延长产品使用寿命。
END
五、应用总结与行业价值
NNT NITV 系列电气比例阀在拉丝机上的应用，成功解决了传统张力控制的行业痛点，实现了张力的高精度、全自动化闭环调控，为金属加工行业智能化升级提供了可复制的方案。该方案不仅提升了产品质量与生产效率，更降低了企业运营成本，符合工业 4.0 发展趋势，为各行业精准控制需求提供了优质选择。
